设备树（Device Tree）

DTS(Device Tree Source) : 描述设备树的文件

DTS文件采用树形结构描述板级设备

如：CPU数目，内存基地址，IIC接口的设备，SPI接口的设备

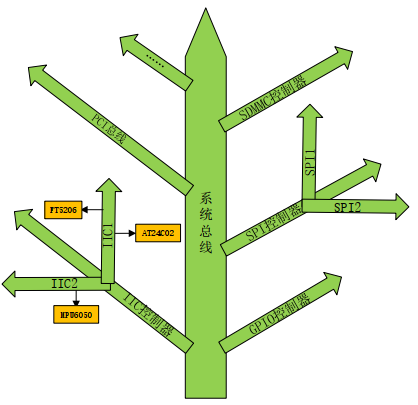

树干：系统总线

树支：IIC控制器，GPIO控制器，SPI控制器，SDMMC控制器，PCI总线

IIC分：IIC1 和 IIC2

IIC1 接 FT5206 和 AT24C02

IIC2 接 MPU6050

设备树：描述板级硬件信息的文件，扩展名：.dts

.dts：描述板级信息（IIC设备，SPI设备）

.dtsi：描述SOC级信息（CPU，主频，外设控制器）

DTS DTB DTC

DTS 是设备树源码文件

DTB 是 DTS 编译后的二进制文件

DTC 工具编译 DTB文件

# linux-5.5.4\linux-5.5.4\scripts\dtc\Makefile
# SPDX-License-Identifier: GPL-2.0
# scripts/dtc makefile
# SPDX许可证标识符：GPL-2.0
# 脚本 /dtc 生成文件

hostprogs-y    := dtc
always    := $(hostprogs-y)

# DTC工具依赖编译文件 .c
dtc-objs:= dtc.o flattrree.o fstree.o data.o livetree.o treesource.o srcpos.o checks.o util.o

dtc-objs    += dtc-lexer.lex.o dtc-parser.tab.o

# ...

//Linux源码根文件
make all     //编译所有源码
make dtbs    //编译设备树

ARM 架构的 SOC 有很多种，每个板子都有一个对应的 DTS 文件

# linux-5.5.4\linux-5.5.4\arch\arm\boot\dts\Makefile
# SPDX-License-Identifier: GPL-2.0

dtb-$(CONFIG_ARCH_ALPINE) += \
    alpine-db.dtb
dtb-$(CONFIG_MACH_ARTPEC6) += \
    artpec6_devboard.dtb
dtb-$(CONFIG_MACH_ASM9260) += \

# Keep at91 dtb files sorted alphabetically for each SoC
# 为每个SoC保留91个 按字母顺序排序的dtb文件

# 德州仪器
dtb-$(CONFIG_ARCH_OMAP3) += \
    am3517-craneboard.dtb \
    # ...

dtb-$(CONFIG_ARCH_STM32) += \
    stm32f429-disco.dtb \
    #...
# 全志
dtb-$(CONFIG_MACH_SUN7I) += \
    sun7i-a20-bananapi.dtb \
    # ...
# 三星
dtb-$(CONFIG_ARCH_S5PV210) += \
    s5pv210-aquila.dtb \
    # ...
# 三星
dtb-$(CONFIG_ARCH_EXYNOS4) += \
    exynos4210-origen.dtb \
    # ...
# 飞思卡尔
dtb-$(CONFIG_SOC_IMX6UL) += \
    imx6ul-14x14-evk.dtb \
    # ...
# 德州仪器
dtb-$(CONFIG_SOC_TI81XX) += \
    am3874-iceboard.dtb \
    # ...
# 赛灵思
dtb-$(CONFIG_ARCH_ZYNQ) += \
    zynq-cc108.dtb \
    # ...

当选中 xxx SOC ，后(CONFIG_SOC_xxx=y)，所有用到这个 SOC 的板子对应的 .dts 文件会编译为 .dtb
新板子，需要建新板子对应的.dts 文件，然后将对应的.dtb 文件名添加到 dtb-$(CONFIG_SOC_xxx)下，编译设备树时会将对应的.dts 编译为二进制的.dtb文件
