准备工作
首先在matlab下的simulink中创建测试模块，通过测试模块产生信号，再传送到FPGA。FPGA处理后将信号无处理传送回matlab。
首先创建板子信息
根据本机软件安装地址修改对应的ToolPath,ToolName是根据软件固定好的；
xilinx ISE的示例如下
hdlsetuptoolpath(‘ToolName’,‘Xilinx ISE’,‘ToolPath’,‘C:\Xilinx\14.2\ISE_DS\ISE\bin\nt64’)
Xilinx Vivado的如下
hdlsetuptoolpath(‘ToolName’,‘Xilinx Vivado’,‘ToolPath’,‘C:\apps\Vivado\2013.4-mw-0\Win\bin\vivado’)
altera的如下
hdlsetuptoolpath(‘ToolName’,‘Altera Quartus II’,‘ToolPath’,‘C:\Altera\12.0\quartus\bin64’)
运行filWizard
然后创建板子信息，一步步往下，这里选择JTAG方式调试（也可以是网络方式，最后有提及），这里板子信息为AC6102开发板；

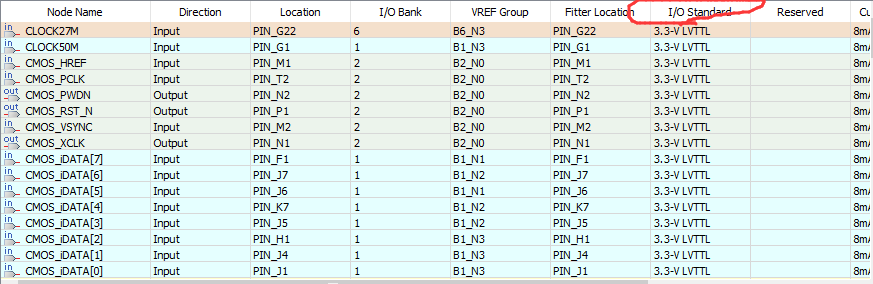

电平标准的名字不能随便填，可以是LVCMOS33这样子，具体参看自己的开发板工程中引脚配置的电平标准名字；
配置好之后板子信息如下所示：
选择创建好的一个板子
添加一个写好的.vhd或者.v文件，并设置顶层文件，多个文件同时载入也可以
配置好IO口的信息，注意simulink运行后给的复位信号一直是低电平，并且一直处在这个状态，因此如果代码中是！rst_n复位的，那么simulink运行之后，电路状态会一直处在复位的逻辑处理当中。即便如下图1改动红圈内状态也没有作用；所以为了程序运行之后不处于复位逻辑，可以如图2这么写
图1
图2
输出路径可以是默认的，之后点击编译，如果matlab命令窗口报错可能是文件语法错误，接着会弹出cmd窗口自运行TCL脚本，板子信息设置错误可能导致这一步出错，运行到最后会显示成功界面
接着在生成的模型中加入测试源和示波器，这里就是简单的计数器，记得双击test模块load sof文件进入fpga，之后再Run simulink；

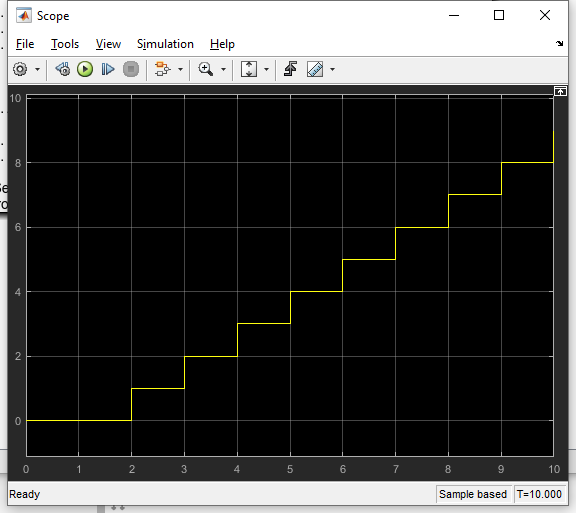

最终运行结果
具体进行硬件在环的方式还可以通过先建立simulink模块，然后在code这里点击进入在环仿真，后面的步骤就是一样的，加入具体的硬件描述语言文件进行，这里比如是一个Controller顶层模块，里面还有两个模块；
所以加入的文件是这样子的
最后用生成的FIL 模块替换之前的模型即可
具体文档参考matlab的；
