TL8168-EVM是广州创龙基于SOM-TL8168核心板研发的一款TI ARM Cortex-A8 + DSP C674x双核开发板，采用核心板+底板方式，尺寸为240mm*184mm，核心板采用工业级B2B连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。
SOM-TL8168核心板采用高密度沉金无铅工艺10层板设计，尺寸为86mm*60mm，采用原装进口美国德州仪器ARM Cortex-A8 + DSP C674x——TMS320DM8168处理器，高性能视频处理能力。采用耐高温、体积小、精度高的B2B连接器，引出了核心板的全部接口资源，帮助开发者快速进行二次开发。
底板B2B连接器

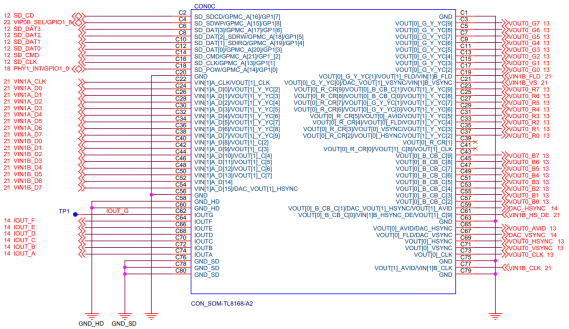

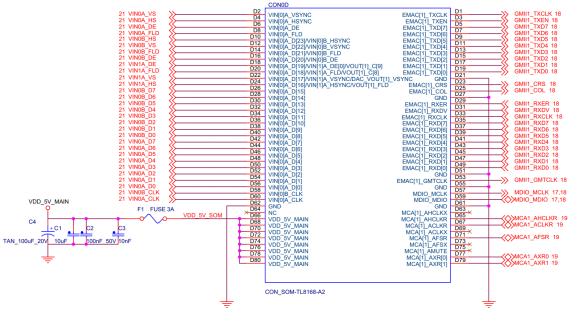

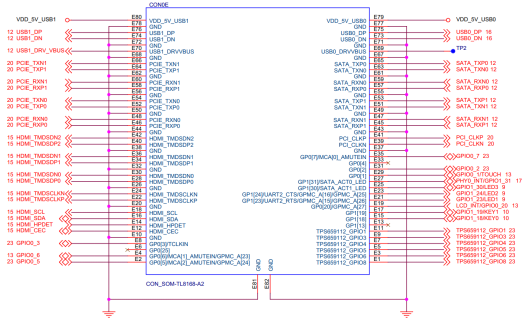

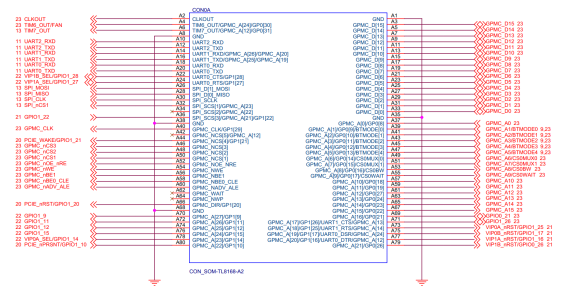

开发板使用底板+核心板设计模式，通过5个80pin、0.5mm间距、合高4.0mm的B2B连接器对接，其中底板CON0D和CON0C为母座，CON0A和CON0B为公座，CON0E是高速B2B连接器，以下为底板各个B2B的引脚定义：
RTC座

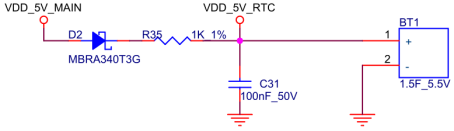

芯片内部自带RTC时钟控制器，通过RTC座引出接口，电压值为5V，其接口为BT1。引脚定义如下图：
