VGG,NIN and GoogLeNet

由 混江龙づ霸主 提交于 2020-02-20 12:05:19

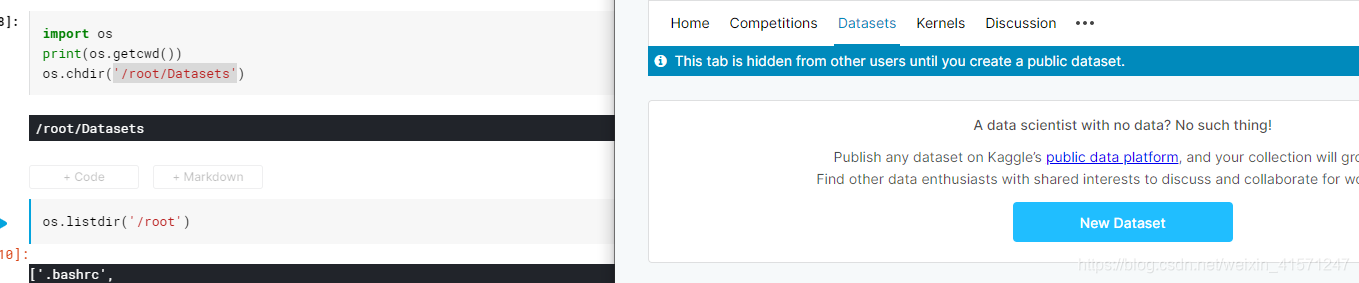

第一次使用kaggle的notebook，可以免费使用gpu还是挺爽的，不过就是不了解读取数据集的路径到底是怎么用的？感觉 /root/Datasets/里面的数据集不是主页面的Datasets
在这里插入图片描述
加强记忆:计算卷积，池化的H,W

  1. conv:W/H_new = (W/H_old + 2*padding - kernel_size) / stride +1 (padding是上下左右对称加的)
  2. pad: W/H_new = (W/H_old - kernel_size) / stride + 1

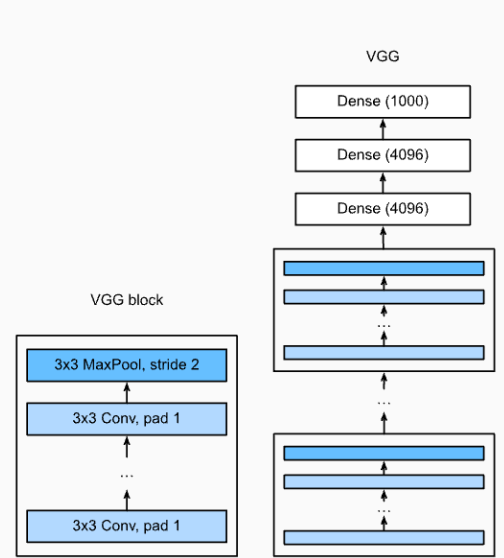

VGG 使用重复元素的网络

  1. VGG的计算单位是一个Block，每一个Block都有数个:数个相同的填充为1、窗口形状为3 * 3的卷积层,接上一个步幅为2、窗口形状2 * 2的最大池化层。
  2. 卷积层保持输入的高和宽不变，而池化层则对其减半。
    在这里插入图片描述
def vgg_block(num_convs, in_channels, out_channels): #卷积层个数，输入通道数，输出通道数
    blk = []
    for i in range(num_convs):
        if i == 0:
            blk.append(nn.Conv2d(in_channels, out_channels, kernel_size=3, padding=1))
        else:
            blk.append(nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1))
        blk.append(nn.ReLU())
    blk.append(nn.MaxPool2d(kernel_size=2, stride=2)) # 这里会使宽高减半
    return nn.Sequential(*blk)

# 添加的时候超级方便，直接使用add_module,并且命个名,同样链接dense也需要flatten一下
def vgg(conv_arch, fc_features, fc_hidden_units=4096):
    net = nn.Sequential()
    # 卷积层部分
    for i, (num_convs, in_channels, out_channels) in enumerate(conv_arch):
        # 每经过一个vgg_block都会使宽高减半
        net.add_module("vgg_block_" + str(i+1), vgg_block(num_convs, in_channels, out_channels))
    # 全连接层部分
    net.add_module("fc", nn.Sequential(d2l.FlattenLayer(),  # 展平  三维变一维
                                 nn.Linear(fc_features, fc_hidden_units),
                                 nn.ReLU(),
                                 nn.Dropout(0.5),
                                 nn.Linear(fc_hidden_units, fc_hidden_units),
                                 nn.ReLU(),
                                 nn.Dropout(0.5),
                                 nn.Linear(fc_hidden_units, 10)
                                ))
    return net

补充：在训练的时候，如果样本太少，参数可以适当减少；参数多样本少容易产生过拟合。

NiN 网络中的网络

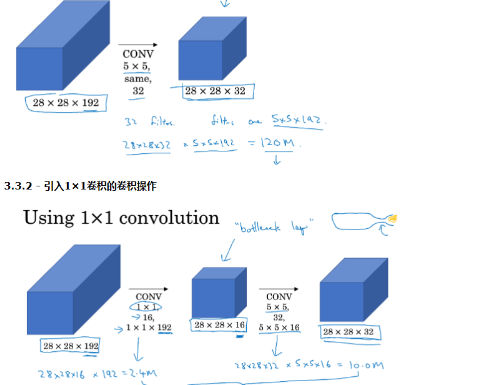

1*1卷积核的作用：

  1. 可以对feature map进行通道的放缩；
  2. 相当于全连接的计算过程，不flatten再计算，不会丢失空间信息，并且可以加上非线性激活参数；
  3. 大大减少参数量！（在其他博客学到的）
    在这里插入图片描述
    代替了Dense，将输出channel数等于label类别数

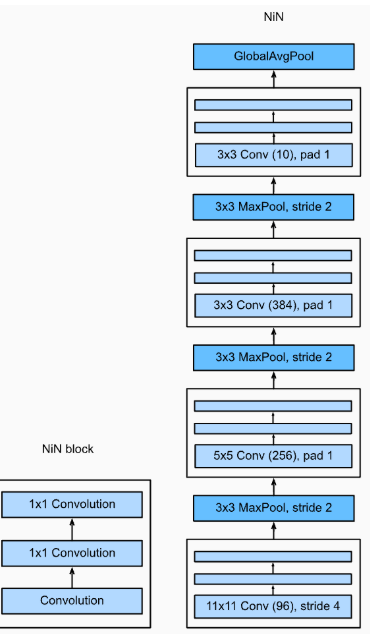

    同样也是一个block一个block进行组装,不过多了一个GlobalAvgPool，我理解就是一个maxpool
    在这里插入图片描述
# 定义block
def nin_block(in_channels, out_channels, kernel_size, stride, padding):
    blk = nn.Sequential(nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding),
                        nn.ReLU(),
                        nn.Conv2d(out_channels, out_channels, kernel_size=1),  # 1 不改变形状啦
                        nn.ReLU(),
                        nn.Conv2d(out_channels, out_channels, kernel_size=1),
                        nn.ReLU())
    return blk

class GlobalAvgPool2d(nn.Module):
    # 全局平均池化层可通过将池化窗口形状设置成输入的高和宽实现
    def __init__(self):
        super(GlobalAvgPool2d, self).__init__()
    def forward(self, x):
        return F.avg_pool2d(x, kernel_size=x.size()[2:])

net = nn.Sequential(
    nin_block(1, 96, kernel_size=11, stride=4, padding=0),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nin_block(96, 256, kernel_size=5, stride=1, padding=2),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nin_block(256, 384, kernel_size=3, stride=1, padding=1),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nn.Dropout(0.5),
    # 标签类别数是10
    nin_block(384, 10, kernel_size=3, stride=1, padding=1),
    GlobalAvgPool2d(),
    # 其实输出是(样本数,10,1,1)  -> 需要(样本数,10)
    # 将四维的输出转成二维的输出，其形状为(批量大小, 10)
    d2l.FlattenLayer()) # 最后要flatten和Dense连接

# 举个例子看看
X = torch.rand(1, 1, 224, 224)  # 224是h,w
for name, blk in net.named_children():
    X = blk(X)
    print(name, 'output shape: ', X.shape)

GoogLeNet

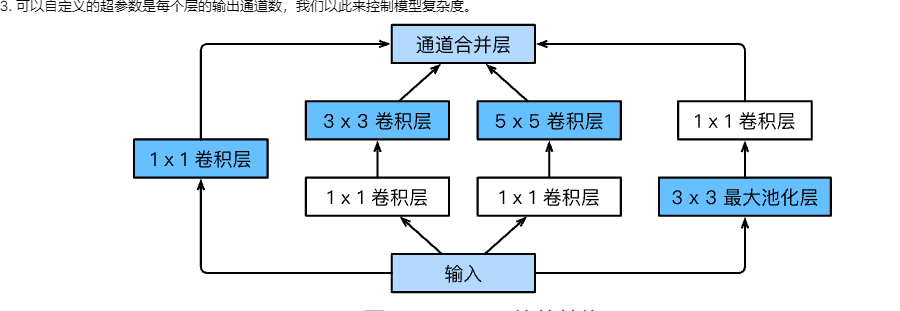

  1. 由Inception基础块组成。
  2. Inception块相当于⼀个有4条线路的⼦⽹络。它通过不同窗口形状的卷积层和最⼤池化层来并⾏抽取信息，并使⽤1×1卷积层减少通道数从而降低模型复杂度。
  3. 可以⾃定义的超参数是每个层的输出通道数，我们以此来控制模型复杂度。

在这里插入图片描述
这里四条线路并行，注意最后的通道数就行！！最后cat一起！

class Inception(nn.Module):
    # c1 - c4为每条线路里的层的输出通道数
    def __init__(self, in_c, c1, c2, c3, c4):
        super(Inception, self).__init__()
        # 线路1，单1 x 1卷积层
        self.p1_1 = nn.Conv2d(in_c, c1, kernel_size=1)
        # 线路2，1 x 1卷积层后接3 x 3卷积层
        self.p2_1 = nn.Conv2d(in_c, c2[0], kernel_size=1)
        self.p2_2 = nn.Conv2d(c2[0], c2[1], kernel_size=3, padding=1)  # 保持形状固定
        # 线路3，1 x 1卷积层后接5 x 5卷积层
        self.p3_1 = nn.Conv2d(in_c, c3[0], kernel_size=1)
        self.p3_2 = nn.Conv2d(c3[0], c3[1], kernel_size=5, padding=2)
        # 线路4，3 x 3最大池化层后接1 x 1卷积层
        self.p4_1 = nn.MaxPool2d(kernel_size=3, stride=1, padding=1)
        self.p4_2 = nn.Conv2d(in_c, c4, kernel_size=1)

    def forward(self, x):  # 连接起来
        p1 = F.relu(self.p1_1(x))
        p2 = F.relu(self.p2_2(F.relu(self.p2_1(x))))
        p3 = F.relu(self.p3_2(F.relu(self.p3_1(x))))
        p4 = F.relu(self.p4_2(self.p4_1(x)))
        return torch.cat((p1, p2, p3, p4), dim=1)  # 在通道维上连结输出  比如10+10+10+10=40

# 完整的结构
# 7*7conv  3*3maxpool   输入是1*96*96
b1 = nn.Sequential(nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),
                   nn.ReLU(),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

# 1*1conv(增加非线性)  3*3conv 3*3 maxpool
b2 = nn.Sequential(nn.Conv2d(64, 64, kernel_size=1),
                   nn.Conv2d(64, 192, kernel_size=3, padding=1),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

# 2*  3*3maxpool             上面的输出通道 线路一输入192输出64  线路二 1*1输出96然后3*3输出128
#线路三同理16 32  c4就是32
b3 = nn.Sequential(Inception(192, 64, (96, 128), (16, 32), 32),  # 64+128+32+32=256
                   Inception(256, 128, (128, 192), (32, 96), 64),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

# 5*  3*3pooling
b4 = nn.Sequential(Inception(480, 192, (96, 208), (16, 48), 64),
                   Inception(512, 160, (112, 224), (24, 64), 64),
                   Inception(512, 128, (128, 256), (24, 64), 64),
                   Inception(512, 112, (144, 288), (32, 64), 64),
                   Inception(528, 256, (160, 320), (32, 128), 128),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

# 2*    d2l.GlobalAvgPool2d(只起到了maxpooling作用)
b5 = nn.Sequential(Inception(832, 256, (160, 320), (32, 128), 128),
                   Inception(832, 384, (192, 384), (48, 128), 128),
                   d2l.GlobalAvgPool2d())

net = nn.Sequential(b1, b2, b3, b4, b5,   # 展平
                    d2l.FlattenLayer(), nn.Linear(1024, 10))

net = nn.Sequential(b1, b2, b3, b4, b5, d2l.FlattenLayer(), nn.Linear(1024, 10))

X = torch.rand(1, 1, 96, 96)

for blk in net.children():
    X = blk(X)
    print('output shape: ', X.shape)

batch_size = 128
# 如出现“out of memory”的报错信息，可减小batch_size或resize
#train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size, resize=96)

lr, num_epochs = 0.001, 5
optimizer = torch.optim.Adam(net.parameters(), lr=lr)
d2l.train_ch5(net, train_iter, test_iter, batch_size, optimizer, device, num_epochs)
# 表明特征值越来越深，越来越抽象

这里如果通道不懂的，可以推一推。代码给出注释咯。
C1给出输入，输出channels
C2，C3 给出输入输出，最后只用到输出
C4也只需给出输出，输入都一样的嘛
