一：OSPF中文开放式最短路径优先的链路状态机路由协议
他是属于IGP动态的协议，适用于大中型网络中。可以通过周期性的向邻居发送hello报文和BFD联动，可以在一台路由器上运行多种OSPF路由进程，为了减少LSA的数量可以把一个AS划分多个不同的Area，一个区域内最好不超过50台路由器，通过LSA报文进行路由信息交互，分5种报文，分别是:hello，dbd链路状态数据库，LSR,LSU.LSACK。进行邻居与邻接关系的建立。
在一个AS中每个路由器ID必须唯一，但同一个路由器的不同进程中的路由器ID可以相同。

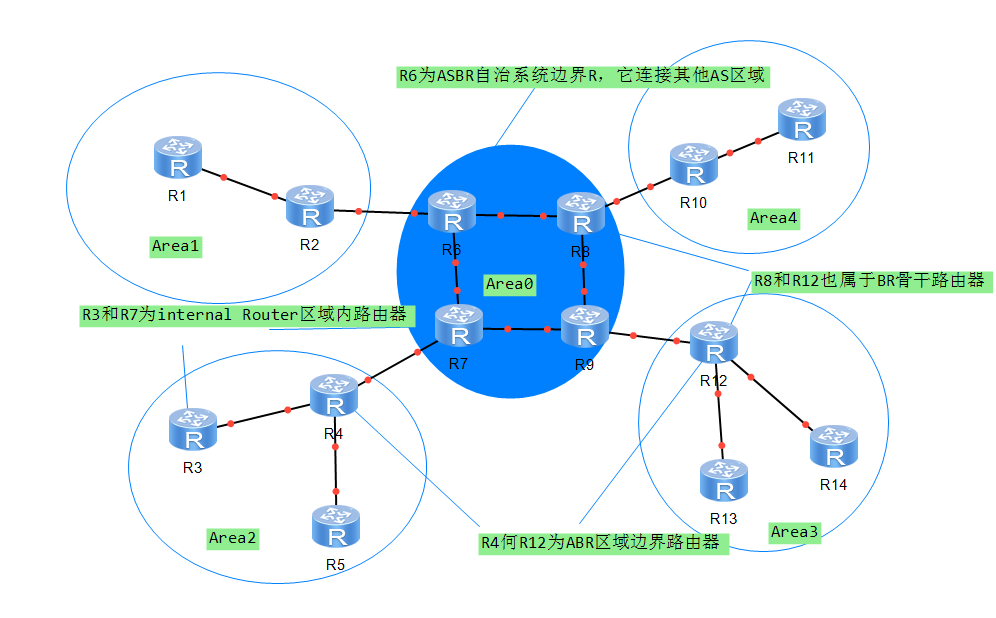

根据OSPF协议规定，所有其他区域均必须与骨干区域连接。如下图：
二：LSA类型
LSA是用来交换链路状态信息，从而知道全网的拓扑结构，并进行独立计算路由。
第一类LSA：路由器LSA(router LSA)每个OSPF路由器都会产生路由器LSA，
第二类LSA：网络LSA（network LSA）由DR（指定路由器）或者BDR（备份指定路由器）产生，仅在区域内传播，也仅在广播类型网络中存在。
第三类LSA：网络聚合LSA（network summary LSA）网络汇总LSA，由ABR产生。
第四类LSA：ASBR聚合LSA（ASBR summary LSA ）也是由ABR产生。
第五类LSA：自治系统外部LSA（Autonomous systeam external LSA）由ASBR产生。
第七类LSA：NSSA外部LSA（NSSA External LSA）也由ASBR产生。
三：OSPF支持的网络类型
1，广播broadcast类型
2，NBMA（Non-broadcast multi-access）类型 当链路层协议是帧中继，X.25时，OSPF缺省是NBMA。以单播形式发送hello报文，DD报文，LSR，LSU.LSACK报文
3，点到多点P2MP以组播形式（224.0.0.5）发送hello报文，以单播发送DD报文，LSR，LSU.LSACK报文
4，点到点（point-to-point）P2P 当链路层协议是PPP,HDLC和LAPB时，OSPF缺省是网络类型P2P。在该网络中，以组播（224.0.0.5）发送OSPF协议报文。
四：OSPF协议报头格式
主要有5种：hello报文，DD（database Description，数据库描述），LSR（linkstate request，链路状态请求），LSU（linkstate update 链路状态更新）和LSack（Linkstate acknowledgment链路状态应答）报文。
五：OSPF工作原理
1，OSPF状态机
OSPF中共有8种状态机，分别是：down（初始状态），attempt（仅发生在NBMA网络中）， init， 2-way（选举DR和BDR，区域内路由器仅与DR和BDR交互LSA，DROther之前不需要交互而且DR选举完成，不会角色抢占）， exstart ，exchange（交互DD报文并确定主从关系）， loading(发送LSR，请求LSDB更新，发送和应答LSU）， full（建立双向邻接关系）。
整个OSPF设备间邻接关系建立分为：邻居发现，主从关系确立阶段，数据库同步阶段，完全邻接阶段。
六：OSPF基本命令
SYS
Enter system view, return user view with Ctrl+Z.
[Huawei]ospf 100
[Huawei-ospf-100]area 0
[Huawei-ospf-100-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]ospf en
[Huawei-GigabitEthernet0/0/0]ospf enable 1 ar
[Huawei-GigabitEthernet0/0/0]ospf enable 1 area 0
虚连接
[Huawei]ospf 100
[Huawei-ospf-100]area 2
[Huawei-ospf-100-area-0.0.0.2]vlink-peer 1.1.1.1
[Huawei]ospf router-id 1.1.1.1
[Huawei-ospf-1]are
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255
