1.文档编写目的

Fayson在前面的文章中介绍过《什么是HDFS的纠删码》，当时详细介绍了什么是纠删码，纠删码的实现原理，以及一些Benchmark的结果比较。

纠删码是CDH6/Hadoop3新加入的功能，之前的HDFS都是采用副本方式容错，默认情况下，一个文件有3个副本，可以容忍任意2个副本（DataNode）不可用，这样提高了数据的可用性，但也带来了2倍的冗余开销。例如3TB的空间，只能存储1TB的有效数据。而纠删码则可以在同等可用性的情况下，节省更多的空间，以rs-6-3-1024K这种纠删码策略为例子，6份原始数据，编码后生成3份校验数据，一共9份数据，只要最终有6份数据存在，就可以得到原始数据，它可以容忍任意3份数据不可用，而冗余的空间只有原始空间的0.5倍，只有副本方式的1/4，因此，可以大大节约成本。本文Fayson主要是介绍如何在CDH6.0中使用纠删码。

内容概述

1.通过CM启用纠删码

2.纠删码策略介绍

3.纠删码基本操作

4.纠删码实操

5.总结

测试版本

1.CM和CDH版本为6.0

2.Redhat7.4

3.集群已启用Kerberos

2.通过CM启用纠删码

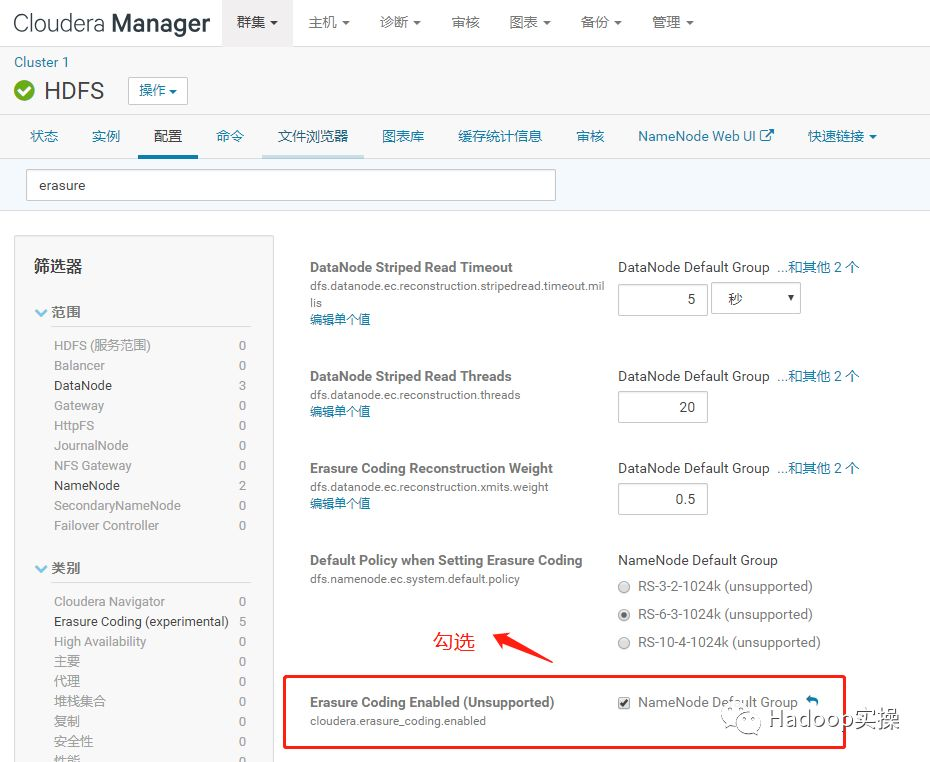

1.通过Cloudera Manager搜索HDFS服务“erasure”，勾选“cloudera.erasure_coding.enabled”配置项，保存后退出需要重启HDFS服务，重启过程略。

2.如果不在Cloudera Manager中设置该选项，在后台使用命令行在启用纠删码的某一个策略时，会报错，如下所示。

[root@ip-172-31-6-83 311-hdfs-NAMENODE]# hdfs ec -enablePolicy -policy XOR-2-1-1024k
RemoteException: enableErasureCodingPolicy is not allowed because cloudera.erasure_coding.enabled=false

（可左右滑动）

3.这里顺便解释一下Cloudera Manager中关于纠删码的几个参数。

CM中参数名：DataNode Striped Read Timeout

参数：dfs.datanode.ec.reconstruction.stripedread.timeout.millis

描述：DataNode的条带读取超时，默认是5000ms。即如果超过5s没从DataNode上读取到条带数据，则会在DataNode上启动后端的重建数据的线程。

CM中参数名：DataNode Striped Read Threads

参数：dfs.datanode.ec.reconstruction.threads

描述：在后台重建数据工作期间DataNode用于读取条带块的线程数。

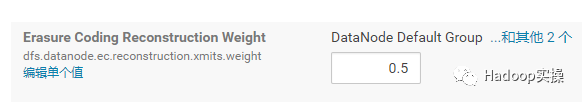

CM中参数名：Erasure Coding Reconstruction Weight

参数：dfs.datanode.ec.reconstruction.xmits.weight

描述：EC后台恢复任务使用的资源的相对权重，EC模式下恢复数据需要读取多个块，比如在RS-6-3-1024k的情况下为6，而如果是以前的副本复制方式只需要读取单个副本即可。这个权重值越高，可以同时运行的重建任务越少。需要读取以完成恢复的块乘以该权重以确定恢复任务的总权重。这些权重会计入dfs.namenode.replication.max-streams参数所设置的限制。

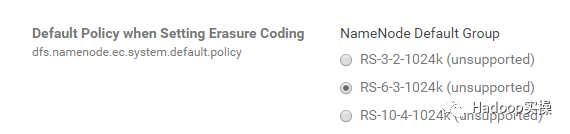

CM中参数名：Default Policy when Setting Erasure Coding

参数：dfs.namenode.ec.system.default.policy

描述：默认的纠删码编码策略，这里可以看到是RS-6-3-1024k。在后台依旧还是可以单独对目录进行设置。

CM中参数名：Erasure Coding Enabled

参数：cloudera.erasure_coding.enabled

描述：是否启用纠删码，默认为关闭状态，如果要使用纠删码功能，需要勾选。

3.纠删码策略介绍

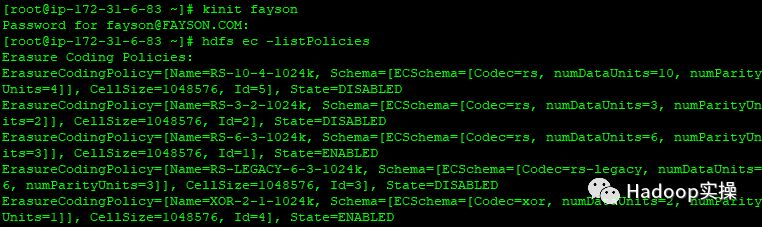

首先我们查看一下系统中具体支持的纠删码策略类型。

[root@ip-172-31-6-83 ~]# hdfs ec -listPolicies
Erasure Coding Policies:
ErasureCodingPolicy=[Name=RS-10-4-1024k, Schema=[ECSchema=[Codec=rs, numDataUnits=10, numParityUnits=4]], CellSize=1048576, Id=5], State=DISABLED
ErasureCodingPolicy=[Name=RS-3-2-1024k, Schema=[ECSchema=[Codec=rs, numDataUnits=3, numParityUnits=2]], CellSize=1048576, Id=2], State=DISABLED
ErasureCodingPolicy=[Name=RS-6-3-1024k, Schema=[ECSchema=[Codec=rs, numDataUnits=6, numParityUnits=3]], CellSize=1048576, Id=1], State=ENABLED
ErasureCodingPolicy=[Name=RS-LEGACY-6-3-1024k, Schema=[ECSchema=[Codec=rs-legacy, numDataUnits=6, numParityUnits=3]], CellSize=1048576, Id=3], State=DISABLED
ErasureCodingPolicy=[Name=XOR-2-1-1024k, Schema=[ECSchema=[Codec=xor, numDataUnits=2, numParityUnits=1]], CellSize=1048576, Id=4], State=ENABLED

（可左右滑动）

可以看到一共有5种纠删码策略，这里具体解释一下：

1.RS-10-4-1024k：使用RS编码，每10个数据单元（cell），生成4个校验单元，共14个单元，也就是说：这14个单元中，只要有任意的10个单元存在（不管是数据单元还是校验单元，只要总数=10），就可以得到原始数据。每个单元的大小是1024k=1024*1024=1048576B。

2.RS-3-2-1024k：使用RS编码，每3个数据单元，生成2个校验单元，共5个单元，也就是说：这5个单元中，只要有任意的3个单元存在（不管是数据单元还是校验单元，只要总数=3），就可以得到原始数据。每个单元的大小是1024k=1024*1024=1048576B。

3.RS-6-3-1024k：使用RS编码，每6个数据单元，生成3个校验单元，共9个单元，也就是说：这9个单元中，只要有任意的6个单元存在（不管是数据单元还是校验单元，只要总数=6），就可以得到原始数据。每个单元的大小是1024k=1024*1024=1048576B。

4.RS-LEGACY-6-3-1024k：策略和上面的RS-6-3-1024k一样，只是编码的算法用的是rs-legacy，应该是之前遗留的rs算法。

5.XOR-2-1-1024k：使用XOR编码（速度比RS编码快），每2个数据单元，生成1个校验单元，共3个单元，也就是说：这3个单元中，只要有任意的2个单元存在（不管是数据单元还是校验单元，只要总数=2），就可以得到原始数据。每个单元的大小是1024k=1024*1024=1048576B。

以RS-6-3-1024k为例，6个数据单元+3个校验单元，可以容忍任意的3个单元丢失，冗余的数据是50%。而采用副本方式，3个副本，冗余200%，却还不能容忍任意的3个单元丢失。因此，RS编码在相同冗余度的情况下，会大大提升数据的可用性，而在相同可用性的情况下，会大大节省冗余空间。

4.纠删码基础操作

纠删码策略是与具体的路径（path）相关联的。也就是说，如果我们要使用纠删码，则要给一个具体的路径设置纠删码策略，后续，所有往此目录下存储的文件，都会执行此策略。

1.首先我们在HDFS中建立一个目录。

[root@ip-172-31-6-83 ~]# hadoop fs -mkdir /ec_xor

（可左右滑动）

2.使用命令获取该目录的纠删码策略，提示未指定，说明新建目录不会被默认增加纠删码策略属性。

[root@ip-172-31-6-83 ~]# hdfs ec -getPolicy -path /ec_xor
The erasure coding policy of /ec_xor is unspecified
[root@ip-172-31-6-83 ~]#

（可左右滑动）

3.我们先启用XOR-2-1-1024k策略。

[root@ip-172-31-6-83 ~]# hdfs ec -enablePolicy -policy XOR-2-1-1024k
Erasure coding policy XOR-2-1-1024k is enabled
[root@ip-172-31-6-83 ~]#

（可左右滑动）

注意Fayson集群启用了Kerberos，要先使用hdfs的keytab登录，否则会报没权限。如下所示：

[root@ip-172-31-6-83 ~]# hdfs ec -enablePolicy -policy XOR-2-1-1024k
AccessControlException: Access denied for user fayson. Superuser privilege is required
[root@ip-172-31-6-83 ~]#  kinit -kt hdfs.keytab hdfs/ip-172-31-6-83.ap-southeast-1.compute.internal@FAYSON.COM

（可左右滑动）

4.给目录设置纠删码策略

[root@ip-172-31-6-83 ~]# hdfs ec -setPolicy -path /ec_xor -policy XOR-2-1-1024k
Set erasure coding policy XOR-2-1-1024k on /ec_xor
[root@ip-172-31-6-83 ~]# hdfs ec -getPolicy -path /ec_xor
XOR-2-1-1024k

（可左右滑动）

5.这里再测试一下给目录设置另外一些没启用的纠删码策略

[root@ip-172-31-6-83 ~]# hdfs ec -setPolicy -path /ec_xor -policy RS-10-4-1024k
RemoteException: Policy 'RS-10-4-1024k' does not match any enabled erasure coding policies: [XOR-2-1-1024k]. An erasure coding policy can be enabled by enableErasureCodingPolicy API.
[root@ip-172-31-6-83 ~]#

（可左右滑动）

报错，说明在使用某个纠删码策略是，需要先启用。

6.我们启用策略RS-6-3-1024k，然后再给/ec_xor目录set策略。同时往这个目录写入数据。

[root@ip-172-31-6-83 ~]# hdfs ec -enablePolicy -policy RS-6-3-1024k
Erasure coding policy RS-6-3-1024k is enabled
[root@ip-172-31-6-83 ~]# hdfs ec -setPolicy -path /ec_xor -policy RS-6-3-1024k
Set erasure coding policy RS-6-3-1024k on /ec_xor
[root@ip-172-31-6-83 ~]# hadoop fs -put ec_test.txt /ec_xor
put: File /ec_xor/ec_test.txt._COPYING_ could only be written to 3 of the 6 required nodes for RS-6-3-1024k. There are 3 datanode(s) running and no node(s) are excluded in this operation.

（可左右滑动）

发现启用纠删码策略，设置目录策略都可以成功，但是在往目录丢数据的时候会报错，这是因为RS（6,3）策略需要6份原始数据，3份校验校验，至少需要9台DataNode，但是Fayson的环境比较屌丝总共4个节点，只有3个数据节点。所以接下来的章节，Fayson会基于XOR-2-1-1024k策略来进行实操，因为XOR(2,1)只需要2份原始数据，1份校验数据，3台DataNode可以进行操作。

5.纠删码实操

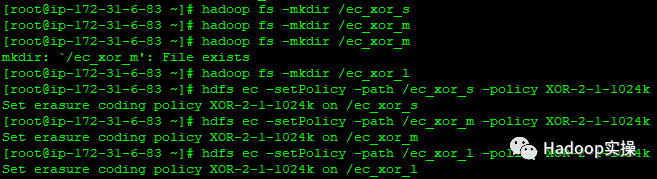

1.在HDFS中建立以下三个目录，并都设置为XOR-2-1-1024k策略。

[root@ip-172-31-6-83 ~]# hadoop fs -mkdir /ec_xor_s
[root@ip-172-31-6-83 ~]# hadoop fs -mkdir /ec_xor_m
[root@ip-172-31-6-83 ~]# hadoop fs -mkdir /ec_xor_l
[root@ip-172-31-6-83 ~]# hdfs ec -setPolicy -path /ec_xor_s -policy XOR-2-1-1024k
Set erasure coding policy XOR-2-1-1024k on /ec_xor_s
[root@ip-172-31-6-83 ~]# hdfs ec -setPolicy -path /ec_xor_m -policy XOR-2-1-1024k
Set erasure coding policy XOR-2-1-1024k on /ec_xor_m
[root@ip-172-31-6-83 ~]# hdfs ec -setPolicy -path /ec_xor_l -policy XOR-2-1-1024k
Set erasure coding policy XOR-2-1-1024k on /ec_xor_l
[root@ip-172-31-6-83 ~]#

（可左右滑动）

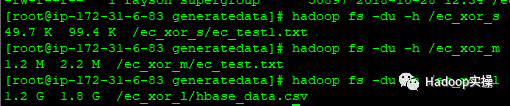

2.准备3个数据文件，一个小于cell的默认大小1024k，一个大于1024k但是小于2048k，一个是1个GB多的超大文件，并分别put到上一步准备好的3个目录。

3.查看/ec_xor_s编码后block的分布

[root@ip-172-31-6-83 generatedata]# hdfs fsck /ec_xor_s -files -blocks -locations

（可左右滑动）

通过该命令查看block的文件信息。在EC中这里列出来的每一条block信息，与之前三副本的方式有一点区别，这里是指一个block group。

首先只有一个block group，因为该测试文件只有49.7K，远远小于HDFS的block size，已经没办法再被拆分。
Live_repl=2，表明此数据块有2个副本，一个是原始数据，一个是校验数据，这里我们选择的纠删码策略是XOR(2,1)，按道理应该是2个数据块，但是因为原始数据只有太小只有49.7K，小于纠删码策略的cell默认大小1024k，所以没办法再被拆分，只有一个cell。
我们通过Live_repl的block ID也可以在DataNode上找到这2个副本进行确认。根据之前fsck打印出来的信息其实也可以知道blk_-9223372036854775680在DataNode(172.31.12.142)上，blk_-9223372036854775678在DataNode(172.31.4.105)上。

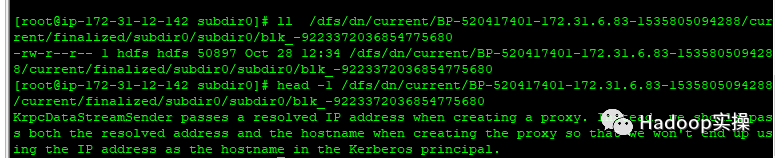

接下来我们在这2台DataNode上分别查看这2个block

注意到2台DataNode上存储的block数据包括内容和大小其实是一样，其中一个是数据块，一个是校验块。即当原始数据文件太小，无法拆分再被cell的1MB拆分的时候，类似XOR(2,1)策略的一个数据块一个校验块其实就是类似副本的方式。

4.查看/ec_xor_m编码后block的分布

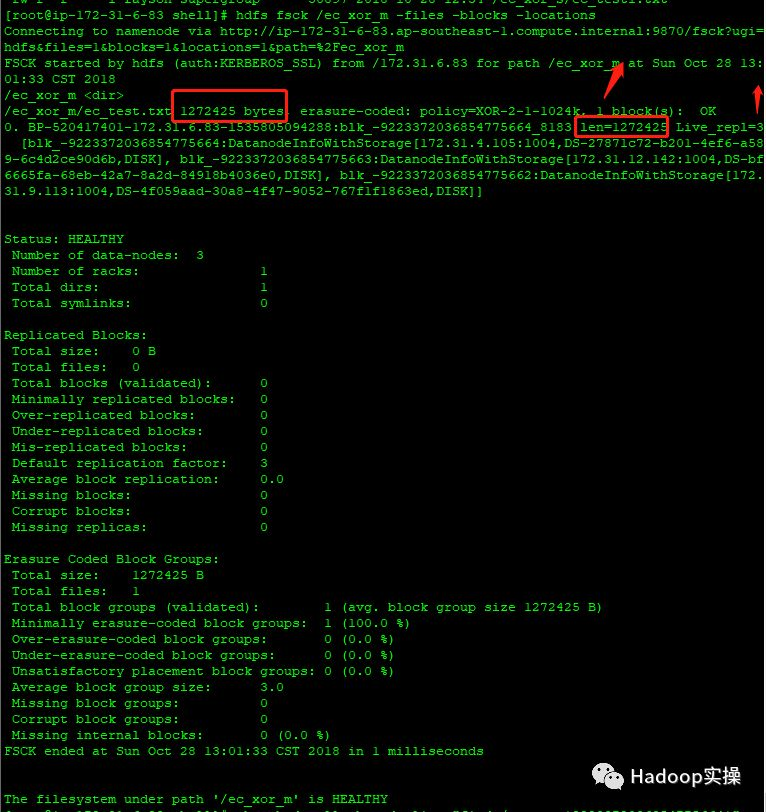

[root@ip-172-31-6-83 shell]# hdfs fsck /ec_xor_m -files -blocks -locations

（可左右滑动）

首先只有一个block group，因为该测试文件只有1.2MB，远远小于HDFS的block size，已经没办法再被拆分。
Live_repl=3，表明此数据块有3个副本，2个是原始数据，1个是校验数据，这里我们选择的纠删码策略是XOR(2,1)，与策略一致。注意这里与上面那个49K文件的测试不一样的地方，因为这次的文件大于一个cell大小1MB，却又小于2个cell的大小2MB，刚好原始数据可以被拆分为2个cell也即2个原始数据块。
我们通过Live_repl的block ID也可以在DataNode上找到这3个副本进行确认。根据之前fsck打印出来的信息其实也可以知道blk_-9223372036854775664在DataNode(172.31.4.105)上，blk_-9223372036854775663在DataNode(172.31.12.142)上，blk_-9223372036854775662在DataNode(172.31.9.113)。

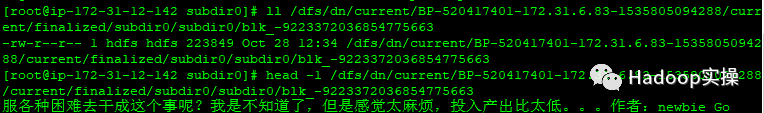

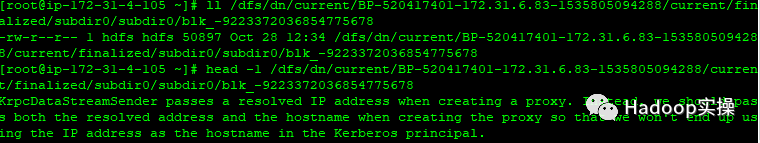

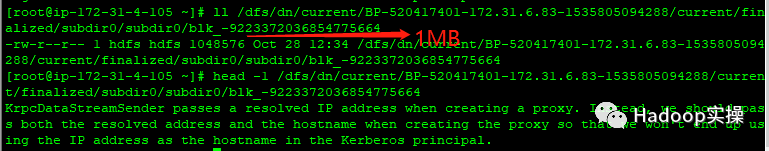

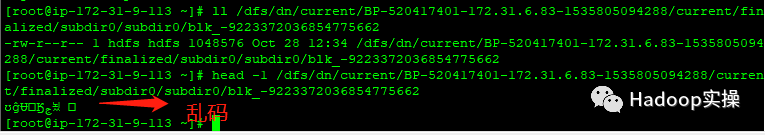

分别在3台DataNode上查看这3个block文件。

说明原始文件被拆分成2个cell分别保存在172.31.4.105和172.31.12.142，而172.31.9.113上保存的是校验数据块，直接用命令查看为乱码。

5.查看/ec_xor_l编码后block的分布

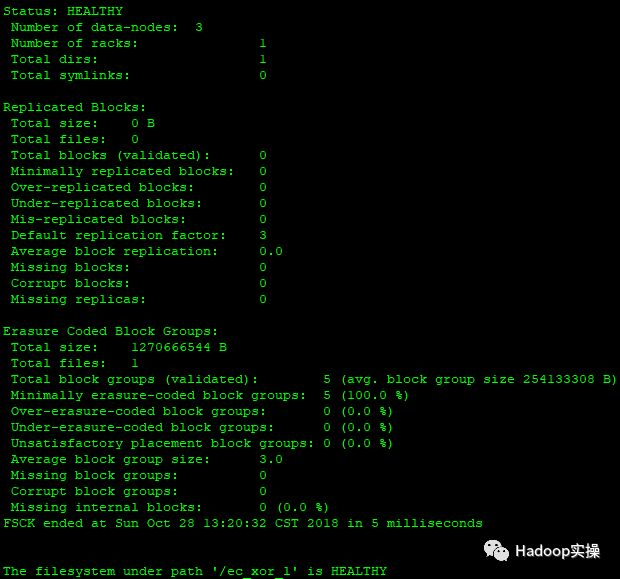

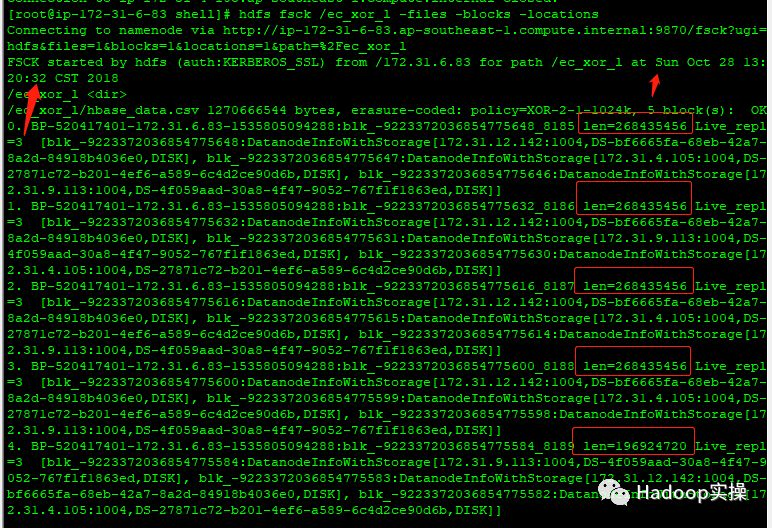

[root@ip-172-31-6-83 shell]# hdfs fsck /ec_xor_l -files -blocks -locations

（可左右滑动）

首先只有5个block group，因为该测试文件只有约1.2GB，每个block group保存2份原始数据，按默认的block size为128MB，计算2个数据文件为256MB，所以一共5个block group，最后一个block group不够256MB。
Live_repl=3，表明此数据块有3个副本，2个是原始数据，1个是校验数据，这里我们选择的纠删码策略是XOR(2,1)，与策略一致。只是这里原始文件大很多，每个副本为128MB，包含128个1MB的cell。
以第一个block group为例，我们来具体看看每个block的情况。blk_-9223372036854775648在172.31.12.142上，blk_-9223372036854775647在172.31.4.105上，blk_-9223372036854775646在172.31.9.113上。

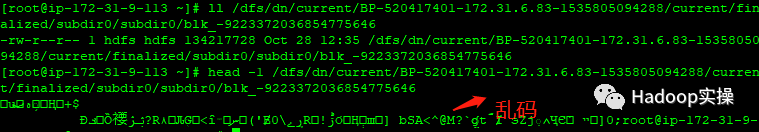

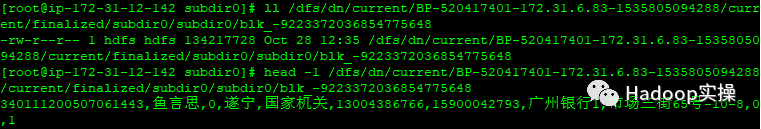

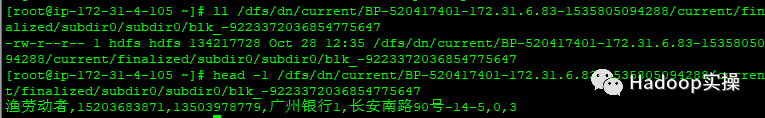

分别在3台DataNode上查看这3个block文件。

说明每个block group里的保存2份原始数据，这2份原始数据均为HDFS的默认block size大小128MB，分别保存在172.31.4.105和172.31.12.142，而172.31.9.113上保存的是校验数据块，也为128MB，直接用命令查看为乱码。

6.总结

1.CDH6中默认没有开启纠删码，需要在Cloudera Manager中进行设置，启用后需要重启HDFS服务。

2.目前默认的纠删码策略一共有5种，包括RS-10-4-1024k，RS-3-2-1024k，RS-6-3-1024k，RS-LEGACY-6-3-1024k和XOR-2-1-1024k。

3.默认纠删码策略都是disable状态，需要使用hdfs用户才能启用这些策略，否则会报权限不足。启用后的纠删码策略，你才能设置给某个目录，否则会报错无法为目录设置该纠删码策略。

4.纠删码是以目录为单位的，一旦某个纠删码策略被启用后，你就可以为某个目录设置策略，为目录设置策略不需要高级用户，普通用户即可。一旦目录设置了某个策略，写入该目录的文件都会被编码拆分为原始数据块，以及校验数据块。

5.纠删码策略对DataNode的数量有要求，比如RS-6-3-1024k即RS(6,3)，需要6个数据块，3个校验块，你至少需要9台DataNode，因为Fayson的环境只有3台DataNode，所以本文使用的策略是XOR-2-1-1024k。

6.使用纠删码后保存的文件，跟之前三副本的方式有区别，会以block group组为单位，每个block group里都会保存原始数据块和校验数据块(具体比例取决于你选择的纠删码策略)，group中的数据块才是真正以前的HDFS block。

7.校验数据块也是以HDFS block为单位保存在DataNode上的，直接用cat命令查看为乱码。

8.Fayson在本文的实操部分选择了3种场景，1个文件非常小，小于策略默认的cell大小1024K，另一个文件大于策略默认的cell大小1024K，却小于2*1024K，最后一个文件非常大1.2G，大约可以被拆分为5个256MB。对于第一个场景虽然选择的策略是XOR(2,1)，但因文件太小，没办法被cell的size拆分，所以只有一个原始数据块，一个校验数据块，这2个数据块属于同一个block group。第二种情况因为可以被cell的size拆分，所以按照策略XOR(2,1)，有2个原始数据块，一个校验数据块，3个数据块都属于一个block group。第三种情况原始数据特别大，被拆为5个256MB的block group，每个group都包含2个原始数据块（均为128MB每个），同时包含1个校验数据块(也为128MB)。
