网络通信和负载均衡

▼魔方 西西 提交于 2020-02-18 07:38:13

01 网络通信传输

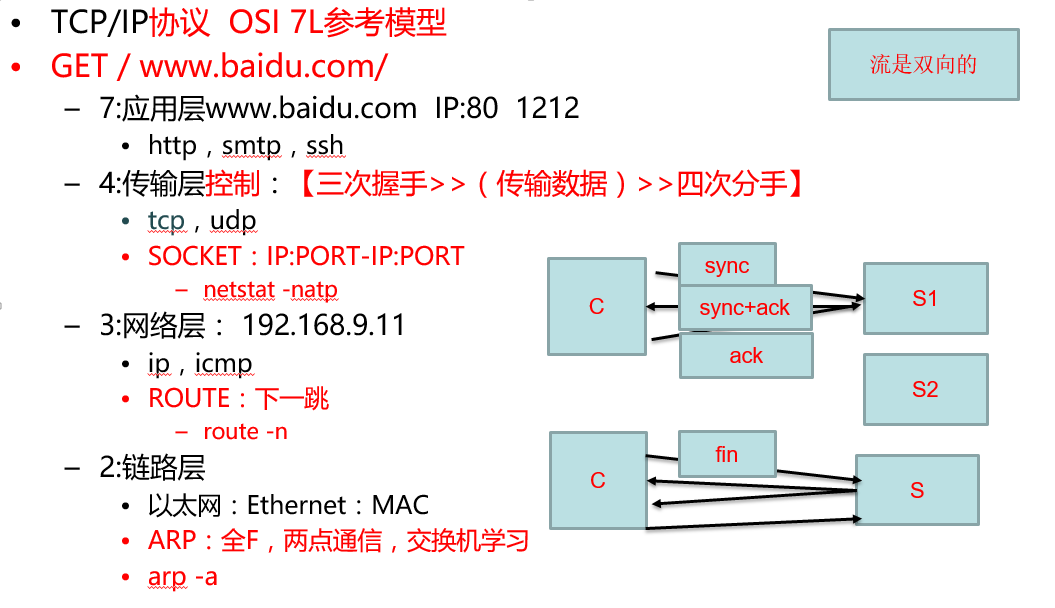

在这里插入图片描述


应用层7 nginx 软件
表示层6


会话层5
传输曾4 lvs 内核


网络层3
链路层2
物理层1

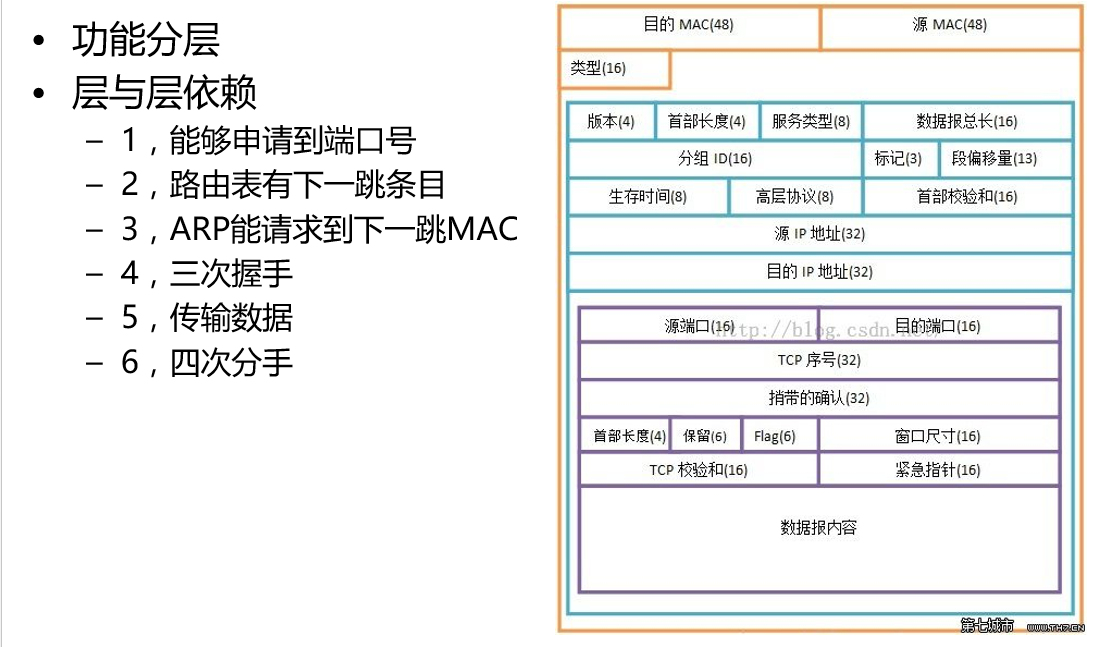

在这里插入图片描述

整个互联网建立在下一跳的模式下

  1. –IP是逻辑上的两个端点
  2. –MAC是物理上连接的两个节点

端点间TCP传输过程中

  1. –确认机制
  2. –状态机制
  3. –不可分割

解析数据包需要成本

  1. –交换机:二层,只关心MAC地址
  2. –路由器:三层,只关心IP和路由表
  3. –LVS服务器:四层,只关心PORT,状态
  4. –nginx:七层,关心socket对应关系

02 负载均衡

LVS

  1. –DR
  2. –客户端发送对VIP的请求
  3. –lvs负载到后端某一台server
  4. –后端server处理后,直接封包回送客户
  5. 源IP地址一定是lvs上面陪的那个公网服务地址
  6. 也就后端server要配置这个ip
  7. 后端server收到的数据包是lvs没有变动过的(IP:vip)
  8. 目标ip一定是自己持有的

so:多个server,接入互联网的server持有相同的IP,是不对的
–必须将后端server中的vip隐藏起来(对外隐藏)


LVS DR

  1. VIP: 虚拟服务器地址
  2. DIP: 转发的网络地址
    2.1 –1,和RIP通信:ARP协议,获取Real Server的RIP:MAC地址
    2.2 –2,转发Client的数据包到RIP上(隐藏的VIP)
  3. RIP: 后端真实主机(后端服务器)
  4. CIP: 客户端IP地址

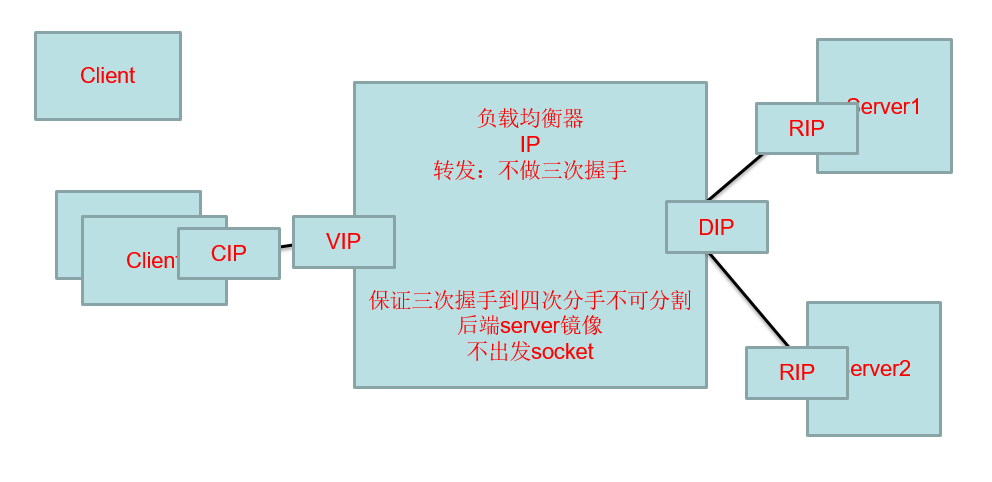

2.1 四层
在这里插入图片描述

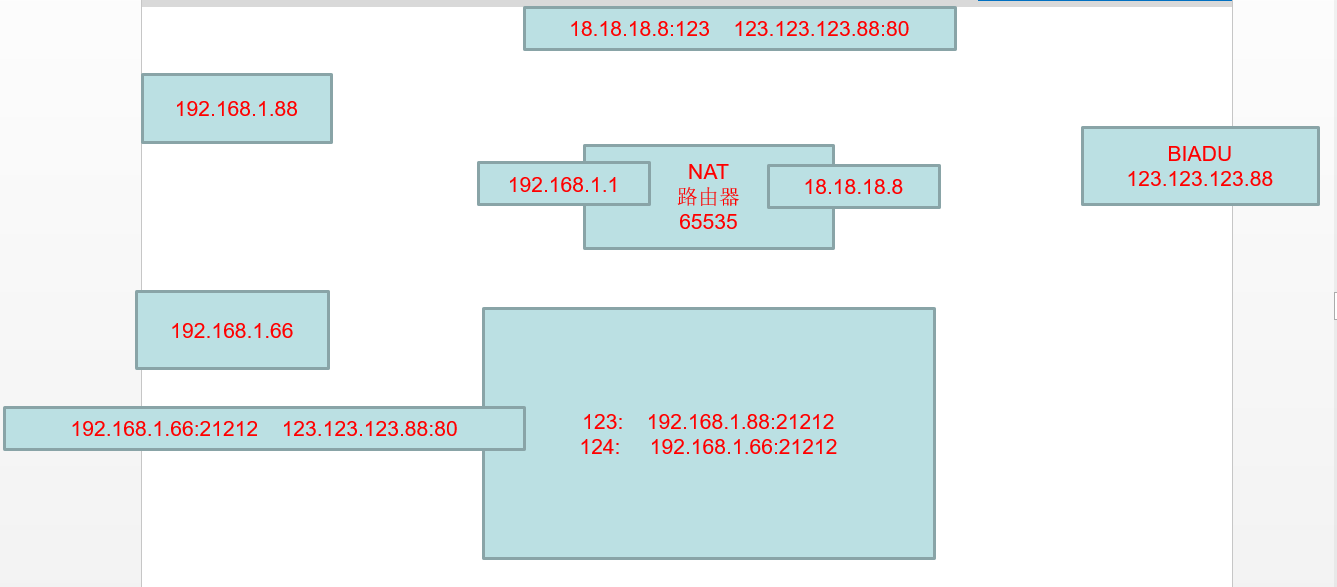

2.2 四层 D_NAT :::S, D

在这里插入图片描述

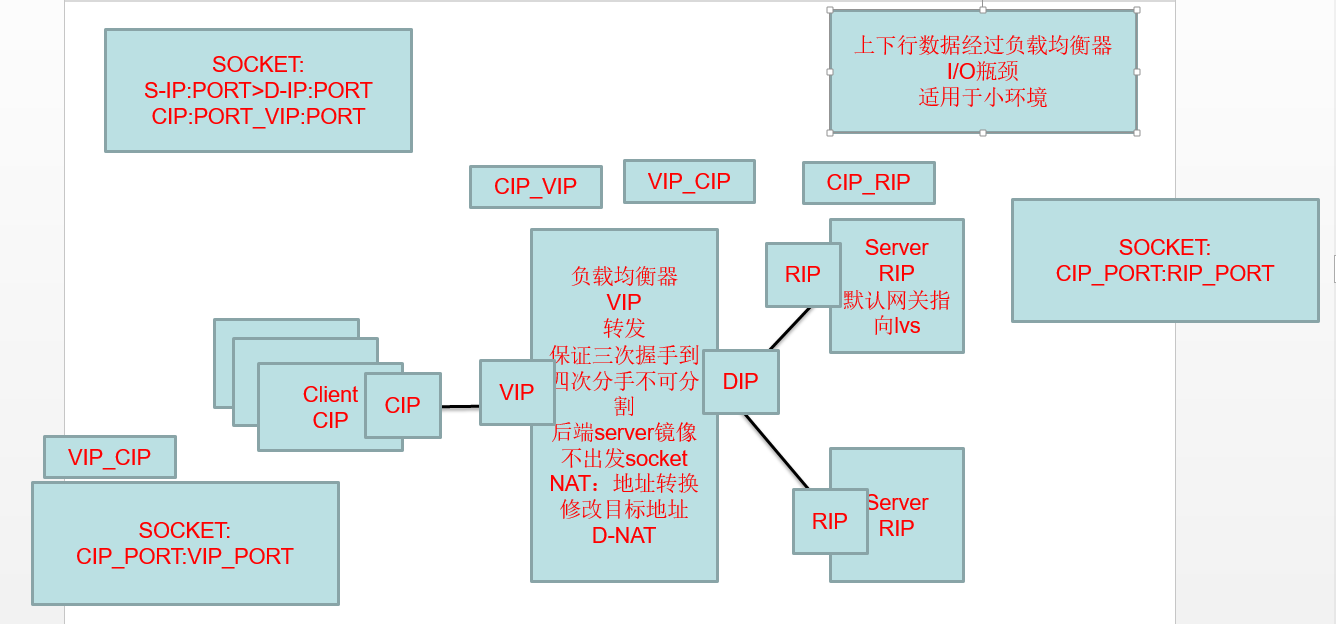

2.3 S_NAT
在这里插入图片描述

2.4 DR

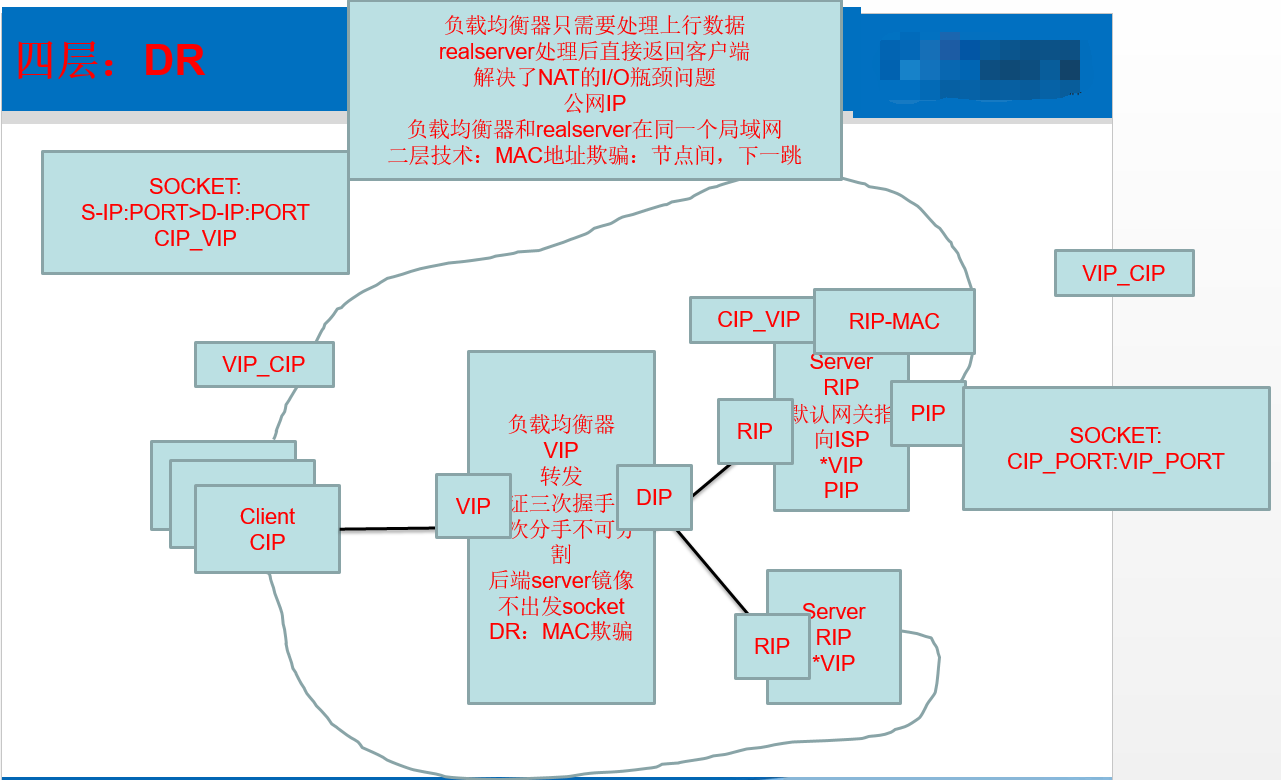

在这里插入图片描述

2.5 四层 TUN, VPN

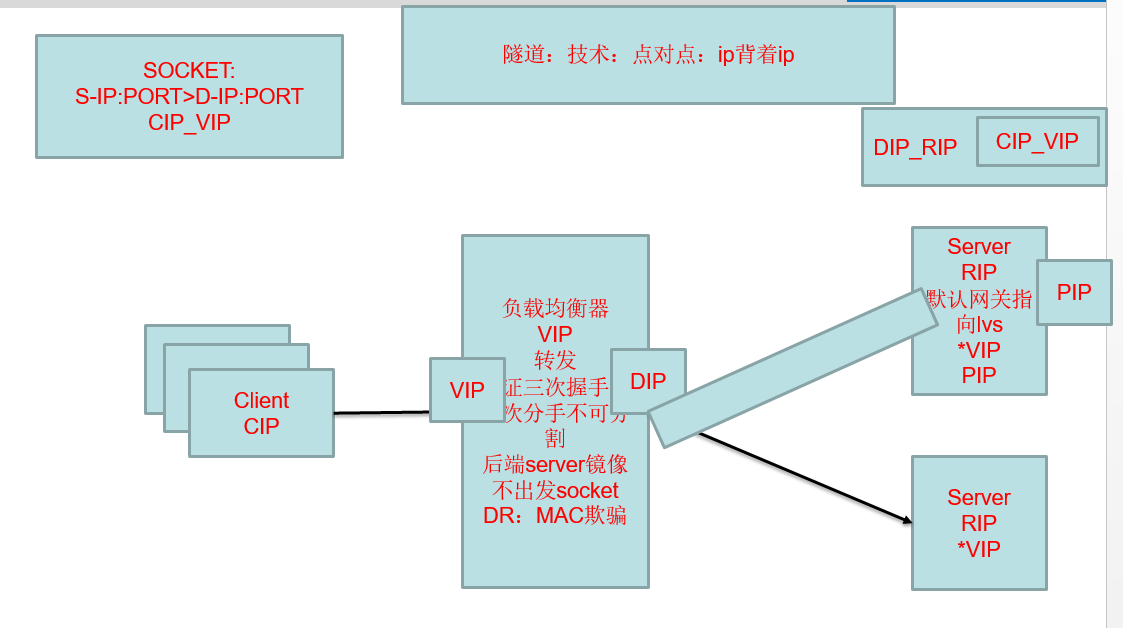

在这里插入图片描述

03 隐藏VIP方法: 对外隐藏,对内可见

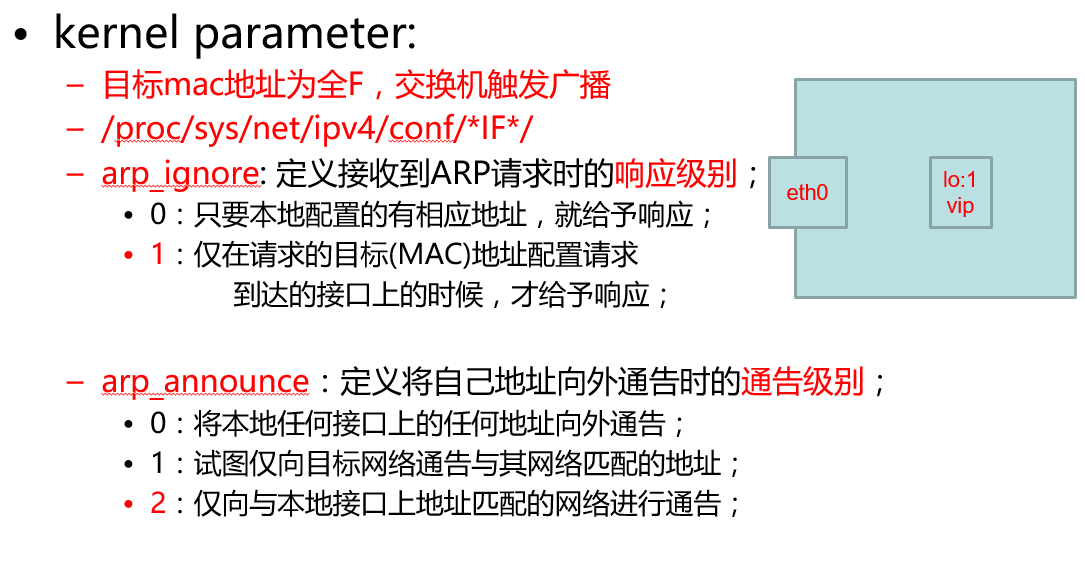

在这里插入图片描述
