Ardino基础教程 3_流水灯

实验三：流水灯

在生活中我们经常会看到一些由各种颜色的LED灯组成的广告牌，广告牌上各个位置的LED灯不断的变化，形成各种效果。本节实验就是利用LED灯编程模拟广告灯效果。

实验器材清单

1. LED灯 6个
2. 220欧姆电阻 6个
3. 多才面包板实验跳线 若干

实验连线

按照二极管的接线方法，将六个LED灯依次接到数字1～6号引脚上。

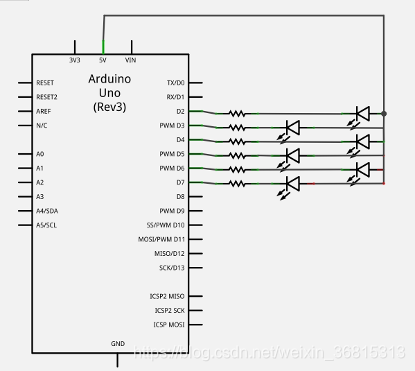

如图所示，为流水灯实验接线图：

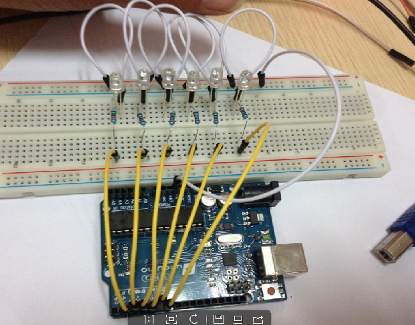

实物链接效果图：

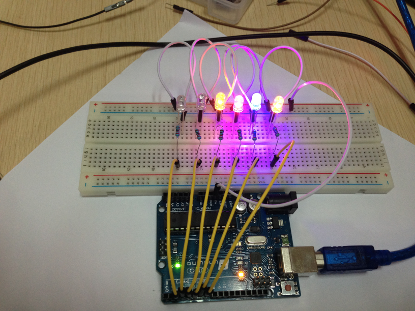

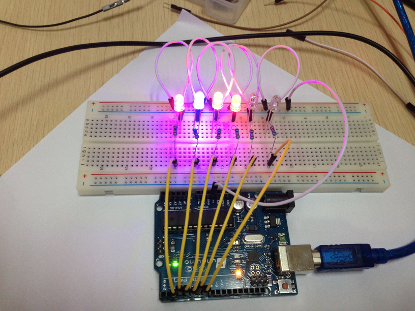

实验结果

可以看到LED流动闪烁。

---

参考程序如下：
int BASE = 2 ; //第一颗LED 接的 I/O 脚
int NUM = 6; //LED 的个数

void setup()
{
for (int i = BASE; i < BASE + NUM; i ++)
{
pinMode(i, OUTPUT); //設定數字I/O腳為輸出
}
}

void loop()
{
for (int i = BASE; i < BASE + NUM; i ++)
{
digitalWrite(i, LOW); //設定數字I/O腳輸出為"低"，即逐漸關燈
delay(200); //延遲
}
for (int i = BASE; i < BASE + NUM; i ++)
{
digitalWrite(i, HIGH); //設定數字I/O腳輸出為"低"，即逐漸開燈
delay(200); //延遲
}
}

---

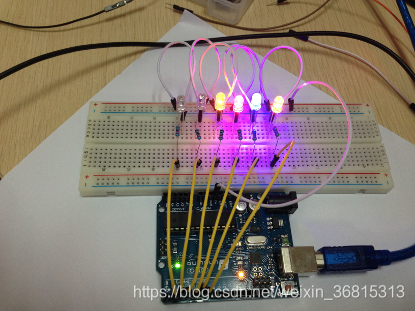

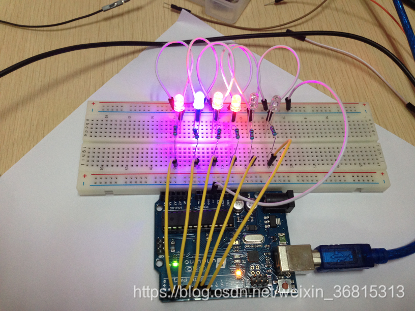

实验截图

程序代码

int BASE = 2 ;  //第一颗LED 接的 I/O 脚
int NUM = 6;   //LED 的个数

void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   //設定數字I/O腳為輸出
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, LOW);    //設定數字I/O腳輸出為"低"，即逐漸關燈
     delay(200);        //延遲
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    //設定數字I/O腳輸出為"低"，即逐漸開燈
     delay(200);        //延遲
   }
}
