蓝桥杯学习笔记（八）----------串口通信/NE555

1.串口
通信原理

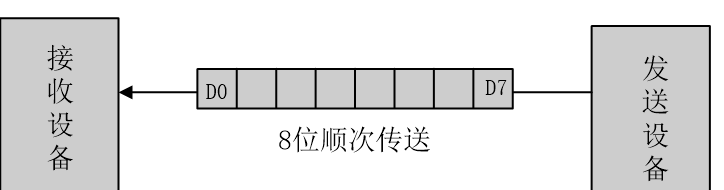

通信原理分为串行和并行，这次使用的是串行通信原理。
在这里插入图片描述
IAP15F2K61S2系列单片机具有2个采用UART(Universal Asychronous Receiver/Transmitter)
工作方式的全双工串行通信接口(串口1和串口2)。
每个串行口由2个数据缓冲器、一个移位寄存器、一个串行控制寄存器和一个波特率发生器等组成。
每个串行口的数据缓冲器由2个互相独立的接收、发送缓冲器构成，可以同时发送和接收数据。发送缓冲器只能写入而不能读出，接收缓冲器只能读出而不能写入，因而两个缓冲器可以共用一个地址码。99H(串口1：SBUF)，9BH(串口2:S2BUF)
在这里插入图片描述
两个串行口都有4种工作方式，其中两种方式的波特率是可变的，另两种是固定的，以供不同应用场合选用。串行口1对应的硬件部分是TxD/P3.0和RxD/P3.1引脚。串行口2对应的硬件部分是TxD2,RxD2。
通过设置特殊功能寄存器AUXR1中的S1_ S1,串行口1(UART1)功能可以在[P30/P31],[P36RxD2/P37TxD2],[P16RxD3,P17TxD3]任意切*换。
寄存器

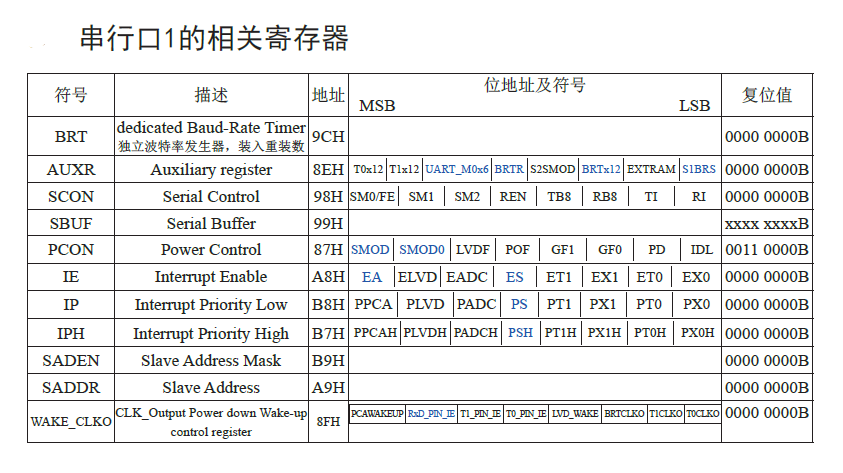

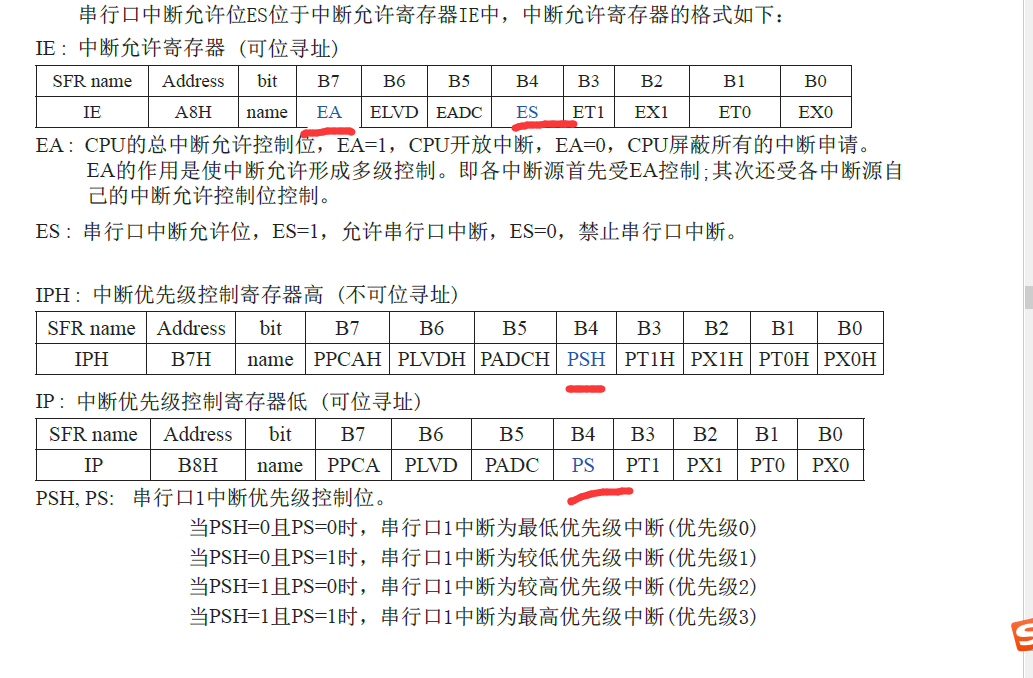

罗列一下需要的寄存器（用蓝色标注了）

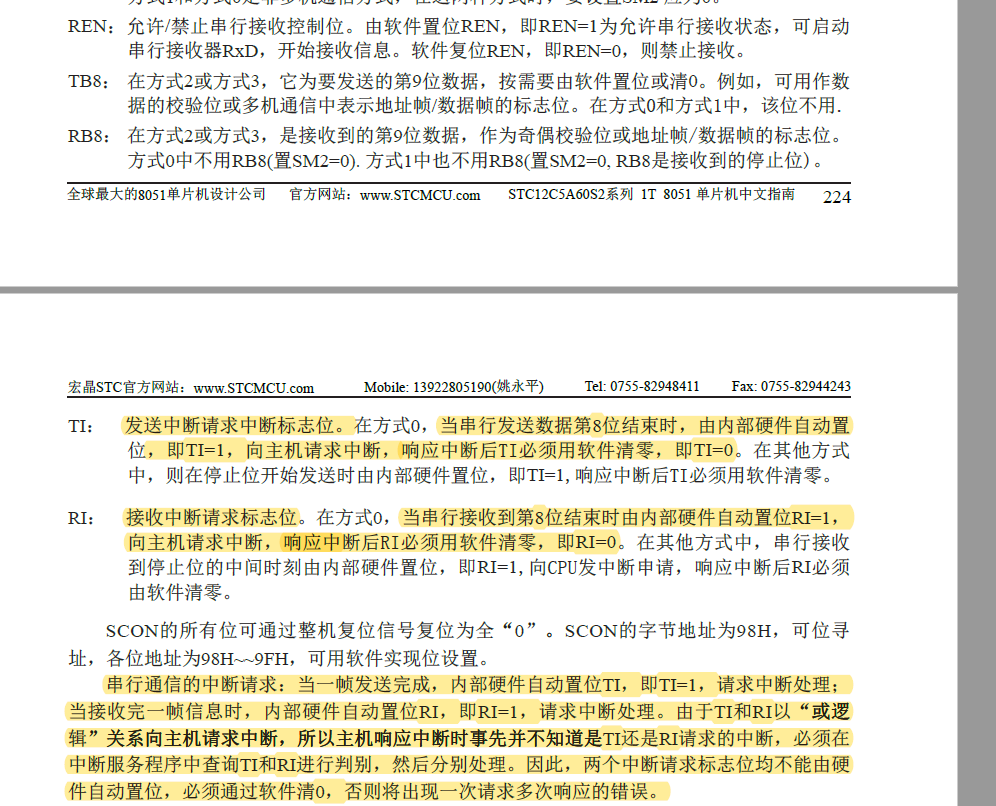

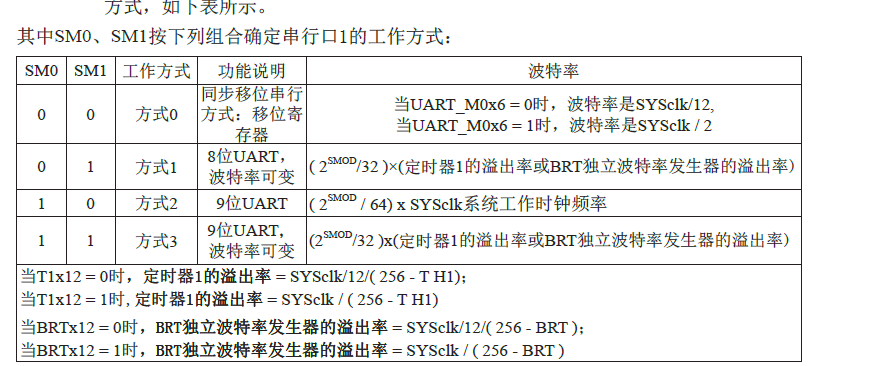

在这里插入图片描述串行控制寄存器SCON(可位寻址)和波特率选择特殊功能寄存器PCON(不可位寻址)。

在这里插入图片描述

实验1：单片机发送给上位机指定的字符串

void UartInit(void)		//9600bps@12.000MHz
{
	SCON = 0x50;		//8位数据,可变波特率
	AUXR |= 0x40;		//定时器1时钟为Fosc,即1T
	AUXR &= 0xFE;		//串口1选择定时器1为波特率发生器
	TMOD &= 0x0F;		//设定定时器1为16位自动重装方式
	TL1 = 0xC7;		//设定定时初值
	TH1 = 0xFE;		//设定定时初值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
	ES = 1;         //串口中断允许
	EA =1;         //总中断开
}
void main()
{
	All_Init();
	UartInit();
	while(1)
	{
		Uart_Sendstring("i love yoi!\r\n");
	}

}

void usatr() interrupt 4
{
	if(RI) //如果接收到了
	{
		uartbuff = SBUF;
		RI = 0;//手动清零
	}
	else if(TI)
	{
		TI = 0;
		uart_busy = 0;//发送完成 清零
	}
}

void Uart_SendData(uchar dat)
{
	while(uart_busy);
	SBUF = dat;
	uart_busy = 1;    //发送忙  当发送完后才会清0
}


void Uart_Sendstring(uchar *str)
{
	while(*str)
	{
		Uart_SendData(*str++);
	}
}

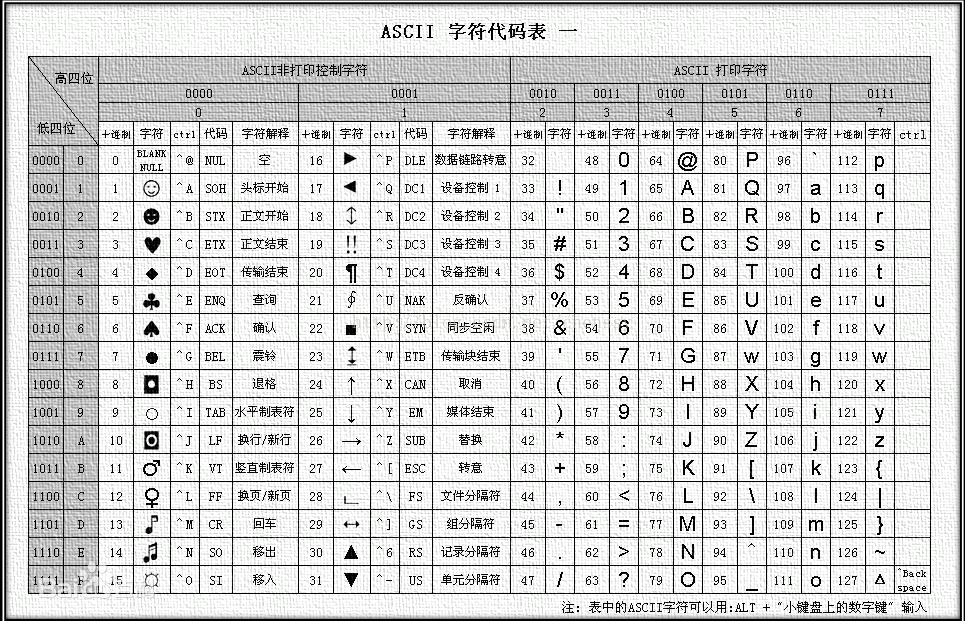

实验2：发送字符到数码管上显示，同时接收区返回相同的字符（重点沿研究ASII与hex的关系）（最后将NUM显示在数码管上就好了）

void uart() interrupt 4
{
	if(RI) //如果接收到了
	{
		RI = 0;//手动清零
		num = SBUF;//接收缓冲区
		SBUF = num;//发送缓冲区
	}
	else if(TI)
	{
		TI = 0;
	}
}

在这里插入图片描述
2.NE555

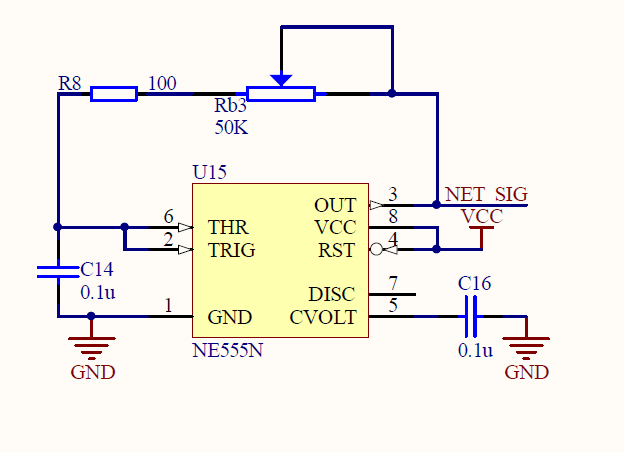

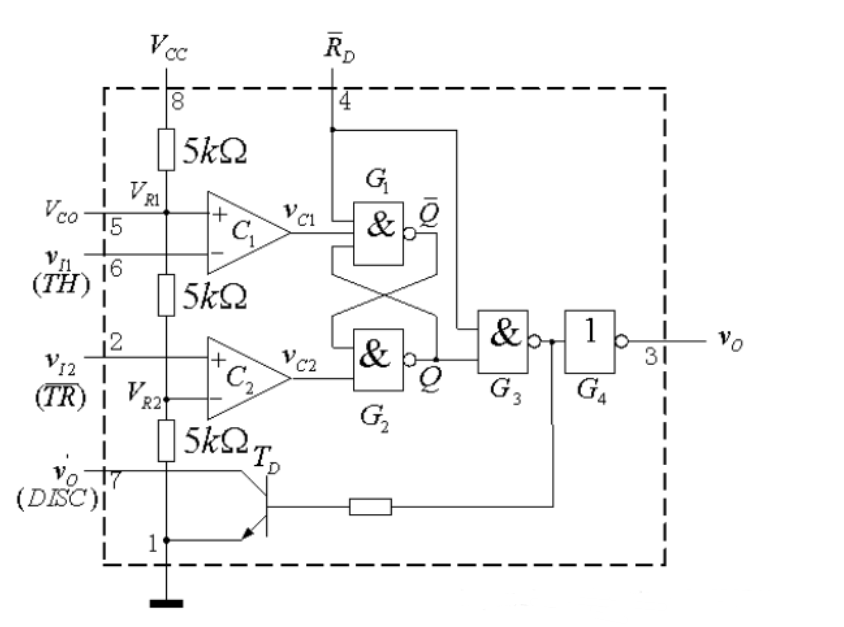

1.原理图

2.蓝桥杯要求没有那么严格，总归来说蓝桥杯的设计就是将它作为了一个可变频率脉冲发生器。简要来说就是通过滑动变阻器Rb3来改变频率。
题目的要求一般为：

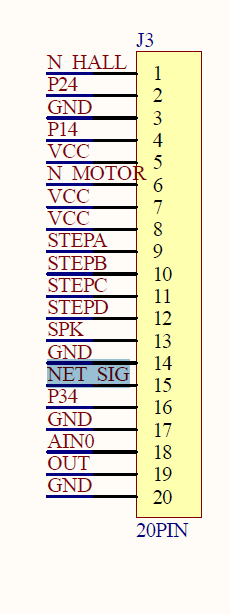

用NE555产生用于评率测量功能测试的方波信号，信号频率为500Hz----20kHZ（应该是差不多在这个范围内），可将P34引脚与方波信号发生器输出引脚NET_SIG短接。
用定时器0，让T0工作在计数模式下，而计数的引脚就是我们的P34，进行频率测量的时候，将定时器初值设为0，然后利用另外一个定时器来限定时间在1S或者几秒内，在规定时间完后，停止基数，将定时器0的值取出来，看有多少个脉冲，然后用总脉冲量/总时间，得出的即为脉冲的周期。（跟超声波的程序思路差不多）
