一、网络基础知识

1、OSI 开放式互联参考模型

当前市面上分别存在：四层、五层、七层协议，而国际标准化组织 ISO 制定的 OSI 七层协议模型，是业界提出来的概念性框架：
在这里插入图片描述

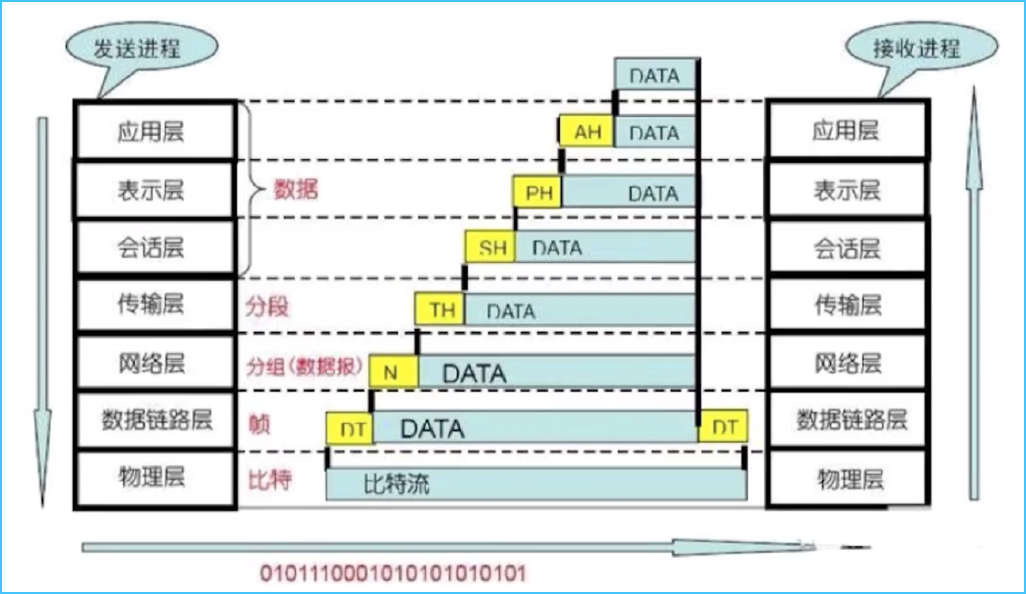

先自上而下，后自下而上处理数据头部
在这里插入图片描述
从应用层开始，都会对传输的数据头部进行处理，加上本层的一些信息，最终，由物理层通过以太网、电缆等介质，将数据解析成比特流，在网络中传输。
数据传输到目标地址后，并自底而上的将先前对应的头部解析分离出来，这个就是网络数据处理的流程。

2、TCP/IP

OSI 是一个定义良好的协议规范机制，并有许多可选部分完成类似的任务。它定义了开放系统的层次结构、层次之间的相互关系、以及各层可包括的可能的任务，是作为一个框架来协调和组织各层所提供的服务。
但是 OSI 参考模型并没有提供一个可以实现的方法，而只是描述了一些概念，用来协调进程间通信标准的制定。所以，OSI 参考模型并不是一个标准，而是一个在自定标准时所使用的概念型框架。

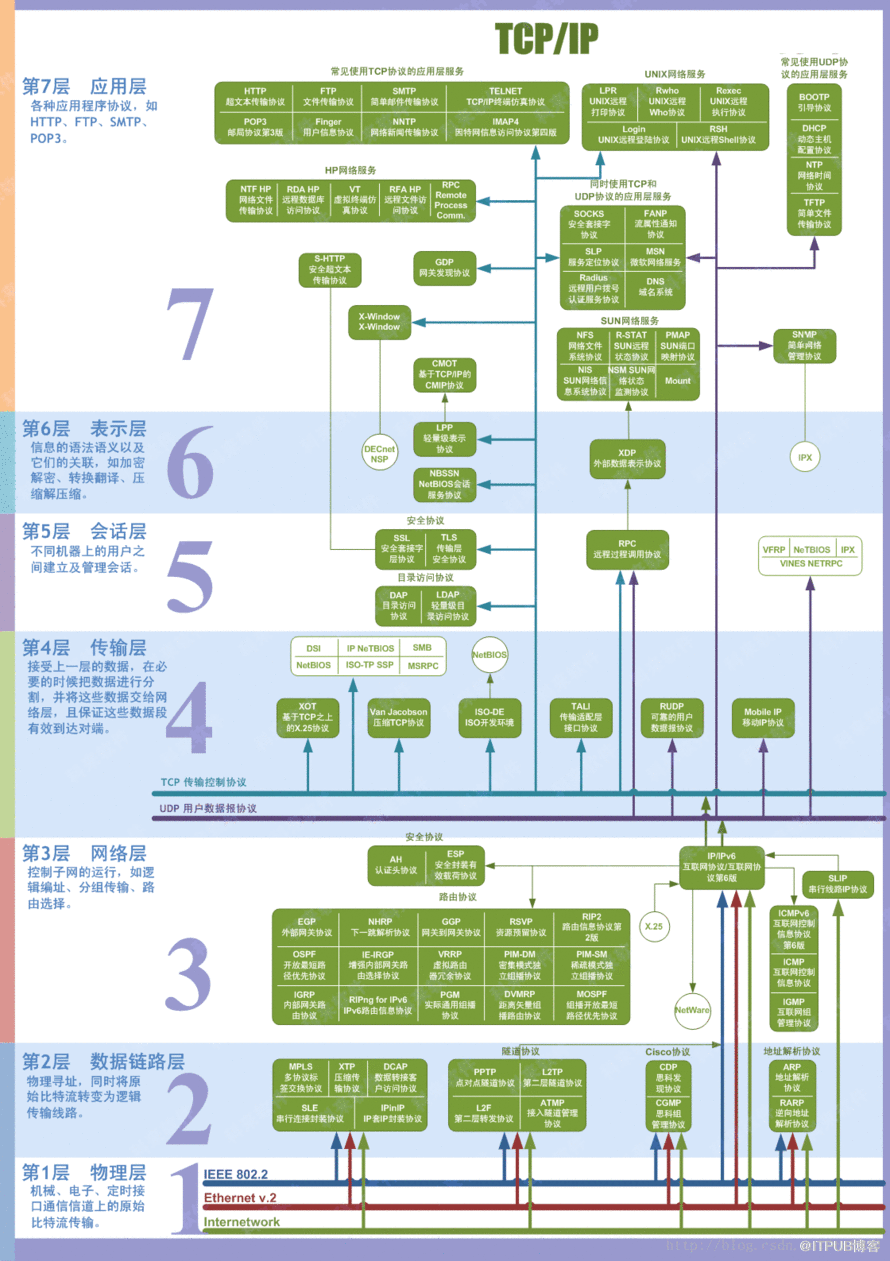

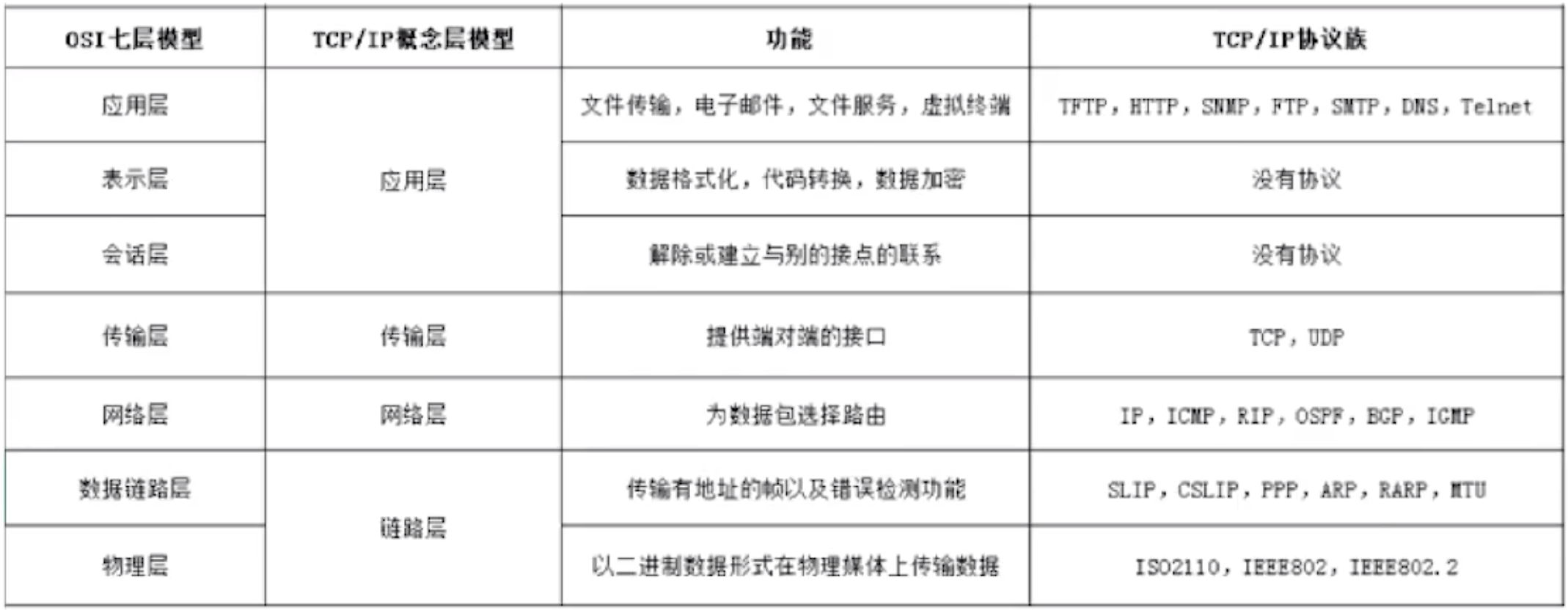

实施的标准时 TCP/IP 四层架构参考模型，虽然 TCP/IP 协议并不完全符合 OSI 的七层参考模型，但我们依然可以将其理解为是对 OSI 的一种实现。
在这里插入图片描述

二、TCP的三次握手

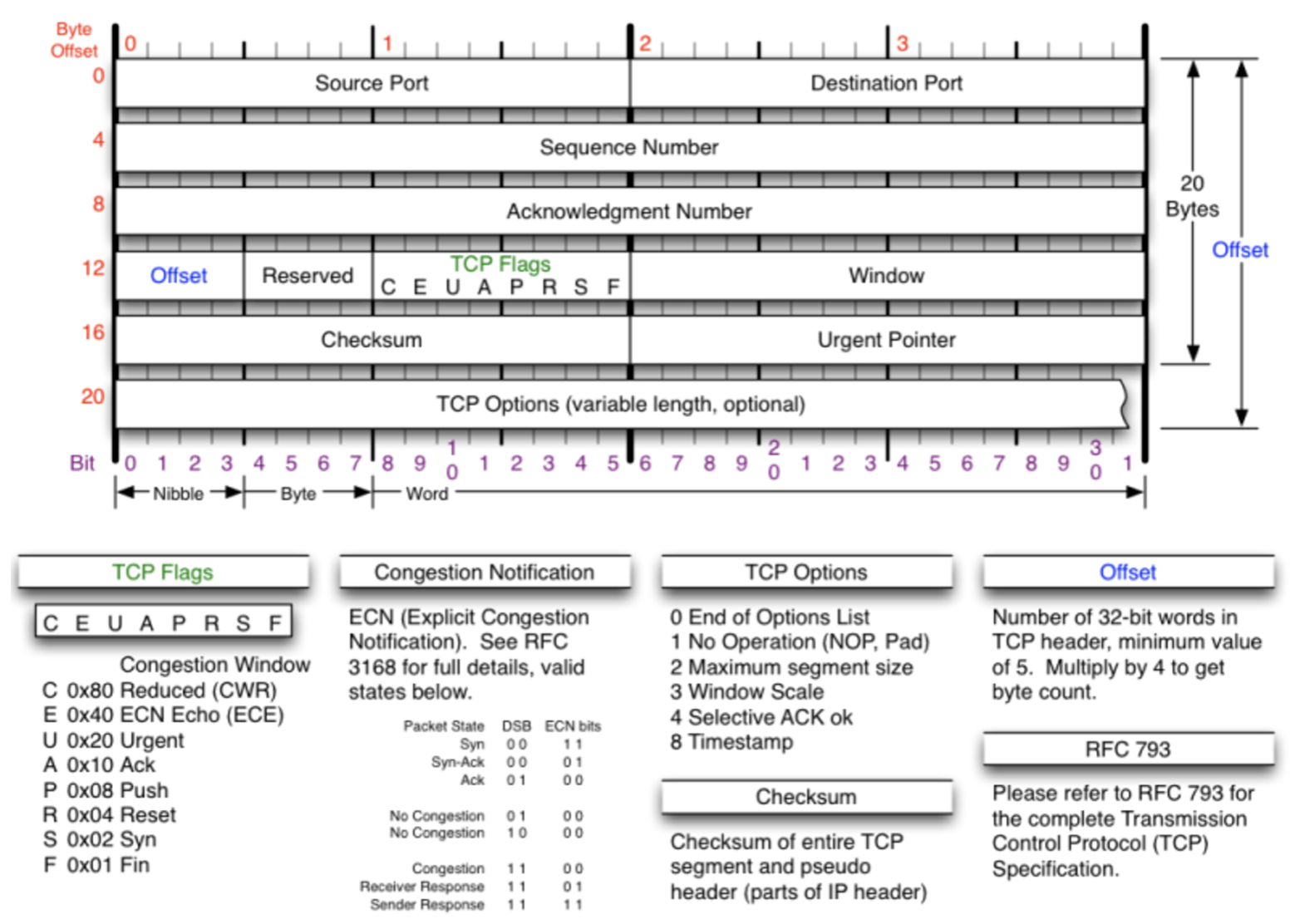

1、TCP 报文头

在这里插入图片描述

1.1 Source Port 和 Destination Port

首先，Source Port 和 Destination Port 分别表示源端口和目的地端口，它们各占两个字节。
TCP 和 UDP 的数据包，都是不包含 IP 地址信息的，因为那是 IP 层上的事，但是 TCP 和 UDP 均会有源端口和目的地端口。

我们知道两个进程，在计算机内部进行通信，可以由管道、内存共享、信号量、消息队列等方式进行通信，而两个进程要进行通信，最基本的前提就是能够唯一标识一个进程，通过这个唯一标识，找到这个进程。
在本地进程通信中，可以使用 PID 和进程号来唯一标识一个进程，但 PID 只在本地唯一，如果是两台不同的计算机中的进程要进行通信，PID 就不够用了，这就需要另外一个手段：在传输层中使用协议端口号。

IP 层的 IP 地址，可以唯一标识主机，而 TCP 协议和端口号，可以标识主机中的一个进程，这样就可以利用 IP 地址 + 协议 + 端口号，去标识网络中的一个进程。在一些场合，也把这种唯一标识的模式成为套接字，即 Socket。

1.2 Sequence Number

序号，简称 seq, 它占用四个字节。
TCP 连接中，传送的字节流中的每个字节，都是按顺序去编号的，例如，一段报文的序号字段值是107，而携带的数据，共有100个字段，那么如果有下一个报文段的话，其序号就是107+100，也就是207开始。

1.3 Acknowledgment Number

确认号，简称 ack, 同样占用四个字节，是期望收到对方下一个报文的第一个数据字节的序号。
例如，B 收到了 A 发送过来的报文，其 seq 是301，而数据长度是200字节，这表明了 B 正确收到了 A 发送的到序号500为止的数据，301+200-1=500.
因此，B 期望收到 A 的下一个数据序号，是501，于是，B 在发送给 A 的确认报文段中，会把 ack 确认号置为501.

1.4 Offset

数据偏移。
由于头部有可选字段，长度不固定，因此 Offset 指出 TCP 报文的数据距离 TCP 报文的起始数有多远。

1.5 Reserved

保留域。
保留今后使用的，但目前都会被标位0.

1.6 TCP Flags

控制位，主要有8个标志位组成，每一个标志位表示一个控制功能。
常见的六个：

URG：紧急指针标志
当它为1时，表示紧急指针有效，为0，则忽略紧急指针。
ACK：确认序号标志
当它为1时，表示确认号有效，为0，表示报文中不含确认信息，忽略确认号字段。
PSH：push标志
为1时，表示是带有push标志的数据，指示接收方在接收到该报文段以后，应尽快将这个报文段交给应用程序，而不是在缓冲区排队。
RST：重置连接标志
用于重置由于主机崩溃或其他原因，而出现的错误连接，或者用于拒绝非法的报文段，和拒绝连接请求。
SYN：同步序号，用于建立连接过程
在建立连接时使用，用来同步序号。当 SYN=1, ACK=0 时，表示这是一个请求建立连接的报文段；当 SYN=1, ACK=1 时，表示对方同意建立连接。
SYN=1，说明这是一个请求建立连接或同意建立连接的报文。只有在前两次握手中 SYN 才置为1.
FIN：finish标志，用于释放连接
为1时，表示发送方已经没有数据发送了，即关闭本方数据流。

以上，加粗的标志，需要特别留意。

1.7 Window

指的是滑动窗口的大小，用来告知发送端、接收端的缓存大小，以此控制发送端发送数据的速率，从而达到流量控制。

1.8 Checksum

校验和，指的是即有校验。
此校验和是对整个的 TCP 报文段、包括 TCP 头部和 TCP 数据，以16位进行计算所得，由发送端计算和存储，并由接收端进行验证。

1.9 Urgent Pointer

紧急指针。
只有当 TCP Flags 中的 URG 为1的时候才有效，指出本报文段中的紧急数据的字节数。

1.10 TCP Options

可选项，其长度可变，定义一些其他的可选参数。

2、三次握手

当应用程序希望通过 TCP 与另一个应用程序通信时，它会发送一个通信请求，这个请求必须被发送到一个确切的地址，在双方握手之后，TCP 将在两个应用程序之间建立一个全双工的通信，这个全双工的通信，将占用两个计算机之间的通信线路，直到它被一方或双方关闭为止。

什么是全双工？就是说计算机 A 可以给 B 去发送信息，在发送信息的同时，B 也可以给 A 回发信息。

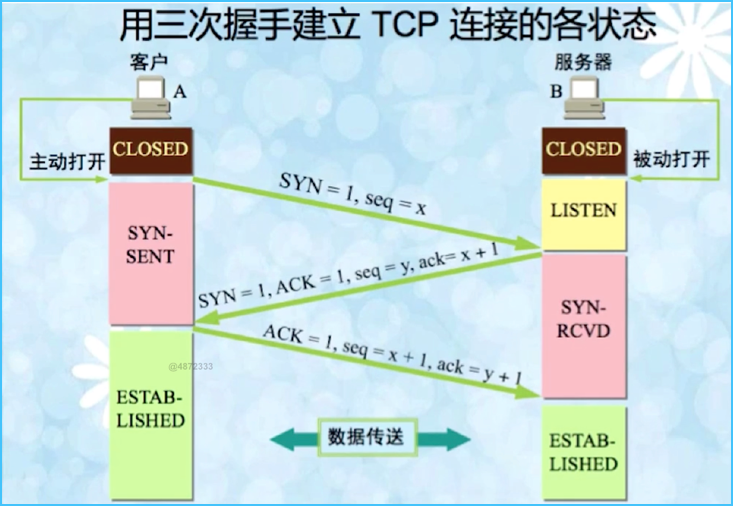

三次握手的流程如下：
在这里插入图片描述
A 和 B 首次进行通信，一开始的时候，客户端和服务器都是处于关闭状态。这里假设，主动打开连接的是客户端，被动打开连接的是服务端。

刚开始的时候，TCP 服务器进程先创建传输控制块 TCB，时刻准备接收其他客户端进程发送过来的连接请求。此时，服务端进入了 Listen 即监听的状态。
而此时，TCP 客户端进程也是先创建一个传输控制块 TCB，然后向服务器发出连接请求报文。

第一次握手：客户端向服务器发出连接请求报文，会有 SYN=1，就是报文头里的 TCP Flags 中的同步序号，同时，选择一个初始序号，seq=x，这个 x 可以是一个任意的正整数。此时，TCP 客户端进程就进入了一个 SYN_SENT 这么一个同步已发送的状态。这一次发送的数据包（即报文段）会被称为 SYN ['sɪn] 包，是一个请求建立连接的报文段，是不能携带数据的，但是要消耗掉一个序号，这便是第一次握手。

第二次握手：当服务器接收到请求报文之后，如果同意连接，则发出确认报文。即 SYN + ACK 包。确认报文中，包含了 TCP Flags 中的两个字段，即：ACK=1，以及 SYN=1。
那它的确认号，就是 ack=x+1，因为在之前的 SYN 报文里面指定了 seq=x，那么作为回应，要回应跟 x 相关的信息，并且由于上面的一个报文消耗掉了一个序号，因此这里的 ack=x+1，同时自己这边也要初始化一个序列号，即：seq=y，此时，服务器就进入到了 SYN_RCVD，即同步收到的状态。这个报文也是不能携带数据的，且同样消耗掉一个序号。

第三次握手：当 TCP 客户端进程收到确认报文之后，还要再向服务器发送一个 ACK 包，因为是确认报文，所以 ACK=1，此时，小的 ack=y+1，原因是因为刚刚服务器发过来了一个序号 seq=y，同时这个报文也会消耗掉一个序号，那么这里作为回应，回应过去的就是 ack=y+1。
同时，由于刚刚服务器告知客户端，序号已经被+1了：ack=x+1，因此在这里，seq=x+1。
此时，TCP 连接建立，客户端就进入了 established [ɪˈstæblɪʃt] 已建立连接的状态。TCP 规定，这个 ACK 报文段是可以携带数据的，前两个是不可以携带的。当然也可以不携带，如果不携带数据，就不会消耗序号。
当服务器收到了客户端的确认后，也会进入到 established 的状态，然后双方就可以开始通信了。这便是第三次握手。
在这里插入图片描述

3、为什么需要三次握手才能建立起连接？

其实并没有 YY 的那么复杂，主要是为了初始化 Sequence Number 的初始值，通信的双方需要互相通知对方自己初始化的 Sequence Number，这个序号要作为以后的数据通信的序号，以保证应用层接收到的数据不会因为网络上的传输问题而乱序，即 TCP 会用这个序号来拼接数据。
因此，在第二次握手之后，还需要发送确认报文给服务器，告知服务器说：客户端已经收到你的初始化的 Sequence Number 了。

4、首次握手的隐患——SYN超时

在第一次握手的时候，有一个隐患，即：SYN 的超时问题。

如果 Server 收到了 Client 的 SYN 包后，回 SYN-ACK 包，回了之后 Client 就掉线了，此时，Server 端没有收到 Client 端发送过来的 ACK 包的确认，那么这个连接就会处于一个中间状态，即没有成功，也没有失败。
于是，Server 端在一定时间内没有收到 Client 端的确认，它就会重发 SYN-ACK，在 Linux 下，默认重试次数为5次，重试间隔从1秒开始，每次都翻倍。因此，五次的重试时间就是31秒，且在第五次发出去之后，还需要等待32秒，才能够被判定为超时，所以，要等到63秒的时候，TCP 才会断开连接。
那这样会造成什么后果？就是可能会使得服务器遭到 SYN Flood 攻击的风险。恶意程序会给服务器发一个 SYN 包，发了之后就下线，于是服务器默认需要63秒才会断开这个连接，这样，攻击者就可以把服务器的 SYN 连接队列耗尽，让正常的连接请求不能处理。

于是，Linux 下，就给了一个 tcp_syncookies 的参数来应对这个事。
当 SYN 队列满了之后，再有 SYN 请求进来，TCP 就会通过原地址端口、目标地址端口和时间戳打造出一个特别的 Sequence Number 回发回去，这个 Sequence Number 简称 SYN Cookie。如果是攻击者，是不会有响应的。如果是正常连接，则会把这个 SYN Cookie 发回来，然后服务端可以通过 Cookie 建立连接。

通过 SYN Cookie，即便此时 SYN 队列满了，本次连接请求不在队列中，依然能建立连接，进而解决了该问题的发生。

三、TCP的四次挥手

所谓『挥手』，即终止 TCP 连接，就是指断开一个 TCP 连接时，需要客户端和服务端总共发出四个包，已确认连接的断开。
在 Socket 编程中，这一过程由客户端或服务端任意一方执行 Close 来触发。

这里假设，由客户端主动触发 Close:

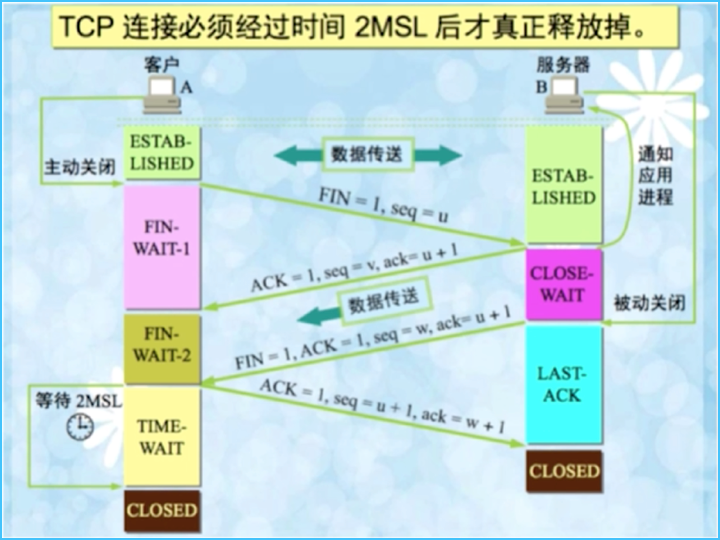

在这里插入图片描述
最开始，客户端和服务端都处于 Established 的状态，然后客户端主动关闭，服务端被动关闭。

第一次挥手：首先，客户端进程发出连接释放报文，并且停止发送数据，在该数据包的报头中，TCP Flags 中的 FIN 就为1，假设，此时的客户端定义的序列号 seq=u，该值等于前面 Established 状态下数据最后一次传送到服务端的数据的最后字节的序号+1，此时客户端就进入了 FIN_WAIT_1 这么一个终止等待的状态。TCP 规定，即使 FIN 报文段不携带数据，也要消耗掉一个序号。

第二次挥手：服务器收到 FIN 包后，也要发出 ACK 确认报文，这里最为回应，小写的 ack=u+1，同样也携带上了自己的序列号。此时服务端进入了 CLOSE_WAIT 这么一个关闭等待的状态。
这个状态比较重要，TCP 服务器通知高层的应用进程，客户端要释放跟服务器通信的连接了，这时候会处于半关闭的状态，即客户端已经没有数据要发送了，但是服务端又要发送数据，客户端还是能够接收的。这个状态还要持续一段时间。
客户端收到服务器的确认请求后，此时，客户端就进入了 FIN_WAIT_2 这个状态，等待服务器发送释放连接报文。因此在这段时间内，客户端有可能还要接受服务器发送的最后的数据。

第三次挥手：服务器将最后的数据发送完毕，就会想客户端发送连接释放报文，这里 FIN=1, ACK=1。而 ack 还是等于 u+1.
由于在半关闭的状态，服务器有可能还发送了一些数据，假定此时的序号就变为了 w.
此时，服务器就进入了 LAST_ACK 这么一个最后确认的状态，等待客户端的最终确认。

第四次挥手：客户端在收到服务器的连接释放报文之后，必须发出确认，即：ACK=1，此时，客户端就进入了 TIME_WAIT 即时间等待的状态。
注意此时，客户端的 TCP 连接还没有释放，必须经过 2 * MSL 的时间后，这个连接才真正的释放，才进入到 CLOSED 的状态。
MSL 即最长报文段寿命，RFC 793 定义了 MSL 的值为2分钟，而 Linux 则设置成了30秒。
而服务器，只要收到了客户端的确认，立即就进入了 CLOSED 的状态。

1、为什么会有 TIME_WAIT 状态？

这是为了确保有足够的时间让对方收到 ACK 包。

如果被动关闭的那方没有收到 ACK 包，就会触发被动端重发 FIN 包，一来一去，正好是两个 MSL.
避免新旧连接混淆。有足够的时间让这个连接不会跟后面的连接混在一起。

2、为什么需要四次挥手才能断开连接？

同样没有 YY 的那么复杂。
前面说过，全双工的意思是允许数据在两个方向上同时传输。
因为 TCP 是全双工的，发送方和接收方都需要 FIN 报文和 ACK 报文，也就是说，发送方和接收方各自需两次挥手即可，只不过有一方是被动的，所以看上去就成了所谓的四次挥手。

3、服务器出现大量 CLOSE_WAIT 状态的原因

问题的其中一个表现，是客户端一直在请求，但是返回给客户端的信息是异常的，或者说压根没有返回信息。
通过上图可以看到，服务器保持大量的 CLOSE_WAIT 只有一种情况，那就是在对方发送一个 FIN 报文之后，程序这边没有进一步发送 ACK 包，或者 FIN+ACK 包。
换句话说，就是在对方关闭 Socket 连接后，程序没有检测到，或者更程序本身就已经忘了这个时候需要关闭连接，于是这个资源就一直被程序占用着。
遇到这种情况，多数是程序中有 bug，通常是某些连接没有及时释放导致的，或者是某些配置，如线程池中的配置不合理。

获取当前服务器处于各个状态下的连接数：

$ netstat -n | awk '/^tcp/{++S[$NF]}END{for(a in S) print a,S[a]}'

一旦 CLOSE_WAIT 很多，比如有几千的话，就需要排查问题了。

四、TCP 的滑动窗口

首先要理解两个概念：

RTT
Round-Trip Time, 即往返时延，指发送一个数据包到收到对应的 ACK, 所花费的时间；

RTO
Retransmission TimeOut, 即重传时间间隔。
TCP 在发送一个数据包之后，会启动一个重传定时器，而 RTO 就是这个定时器的重传时间。

TCP 会将数据拆分成段进行发送，出于效率和传输速度的考虑，我们不可能等一段一段数据去发送，等到上一段数据被确认之后再发送下一段数据，这个效率是非常低的。要实现对数据的批量发送，那么 TCP 久必须要解决批量传输、以及包乱序的问题。所以 TCP 需要知道网络实际的处理带宽，或是数据处理速度，这样才不会引起网络拥塞，导致丢包。

TCP 使用滑动窗口做流量控制与乱序重排，TCP 的滑动窗口主要有两个作用：

1、保证 TCP 的可靠性；
2、保证 TCP 的流控特性。
在前面学习的 TCP 报文头里，有一个字段：Window，用于接收方通知发送方自己还有多少缓冲区可以接收数据，发送方根据接收方的处理能力来发送数据，不会导致接收方处理不过来。这便是流量控制。
同时，滑动窗口机制，还提现了 TCP 面向字节流的设计思路。

窗口数据的计算过程
在这里插入图片描述

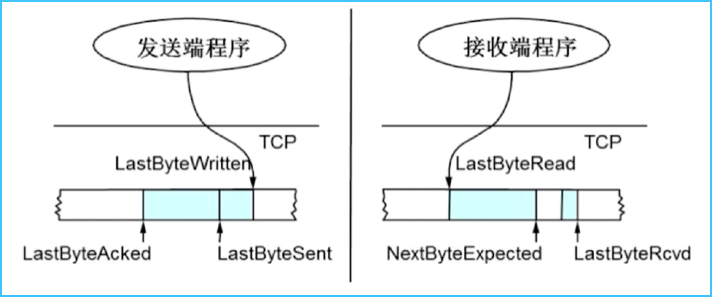

如图所示，左图是 TCP 协议的发送端缓冲区，右图是接收端缓冲区。
左边往右边发数据，两个图中，下面的长方形表示要发送的数据流，里面假设装满了数据，并且需要按照顺序从左往右发送、接收，我们假设，对应的数据段位置序号也是从左到右去增长的，对于发送方来讲，LastByteAcked 指向收到的连续最大的 ACK 的位置，也就是从左端算起，连续已经被接收端的程序发送 ACK 回执确认已收到的 Sequence Number, 而 LastByteSent 指向已发送的最后一个字节的位置，该位置只是发出去了，但是还没收到 ACK 的回应，而 LastByteWritten 指向上层应用已写完的最后一个字节的位置，即当前程序已经准备好的需要发送的最新的数据段。

也就是说，从 LastByteAcked 到 LastByteSent, 这段是发送出去，但是还没有收到确认的；从最左边到 LastByteAcked 这段，是发送出去且已经收到接收端的确认的。

可以看到，从 LastByteAcked 到 LastByteWritten 都是没有出现间隔的，都是连续的，对于接收方来讲：

LastByRead 指向上层应用已经读完的最后一个字节的位置，也就是说收到了发送方的数据，且已处理并给他回执了的数据的最后一个字节，而 NextByteExpected 指向收到的连续最大的 Sequence Number 的位置，也就是说，从 LastByRead 到 NextByteExpected 这一段，是收到了，但是还没给发送方发送回执。而 LastByteRcvd 是指向已收到的最后一个字节的位置，可以看到 NextByteExpected 到 LastByteRcvd 中间有一些 Sequence Number 还没有到达，对应的是空白的区域，此时，可以根据上面的数值计算出接收方的 Advertised window （即接收方还能处理的数据量）的大小，之后，回发给发送方让其计算出发送方的剩余可发送的数据大小，即 Effective Window（即发送还发可以发送的数据量）的大小。

Advertised Window = MaxRcvBuffer - (LastByteRcvd - LastByteRead)
MaxRcvBuffer: 指接收方能接收的最大数据量，也可以理解为接收方缓存池的大小。
Effective Window = AdvertisedWindow - (LastByteSent - LastByteAcked)

五、TCP和UDP的区别

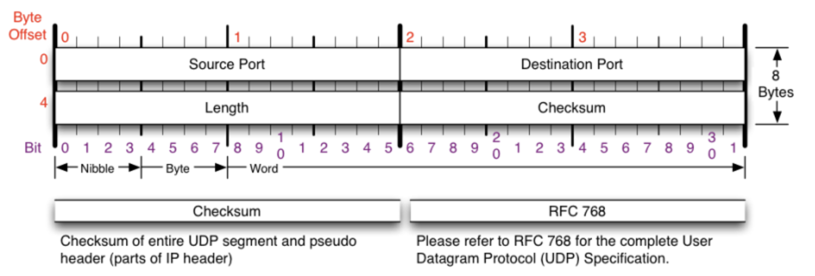

1、UDP 报文头

在这里插入图片描述
可以看到，相比 TCP 报文，UDP 的报文的域相对少了很多，有源端口、目标端口、数据包长度、校验和、和用户数据来组成。

2、UDP 的特点

简单的报文结构，也就意味着 UDP 不像 TCP 那样支持错误重传、滑动窗口等精细控制，其特点如下：

面向无连接 UDP
是一个无连接的协议，连接之前，源端和终端之间不建立连接，当它想传送时，就简单的去抓取来自应用程序的数据，并尽可能快的把它扔到网络上。
在发送端，UDP 传送数据的速度仅仅是受应用程序生成数据的速度、计算机的能力、和传输带宽的限制；
在接收端，UDP把每个消息段放在队列中，应用程序每次从队列中读取一个消息段。
不维护连接状态，支持同时向多个客户端传输相同的消息；由于传输数据不建立连接，因此也就不需要维护连接状态，包括收发状态。
因此，一台服务器可同时向多个客户机传输相同的消息。
数据包报头只有8个字节，额外开销较小相对于 TCP 的20个字节，UDP 包的额外开销小很多。
吞吐量只受限于数据生成速率、传输速率以及机器性能；吞吐量不受拥挤控制算法的调节，只受限于数据生成速率、传输带宽、源端和终端主机性能的限制。
尽最大努力交付，不保证可靠交付，不需要维持复杂的链接状态表
面向报文，不对应用程序提交的报文信息进行拆分或者合并；发送方的 UDP 对应用程序交下来的报文，在添加首部后，就向下交付给 IP
层，既不拆分，也不合并，而是保留这些报文的边界。因此，应用程序需要选择合适的报文大小。
