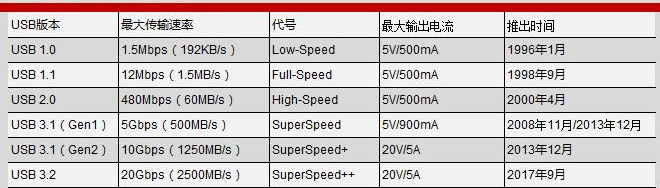

一 usb硬件接口：
Type A
Type B
Type C
Mini usb
Micro usb

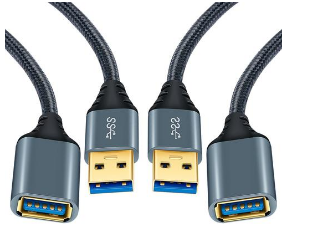

1 typeA

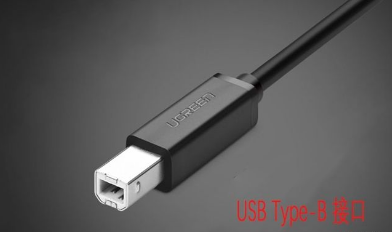

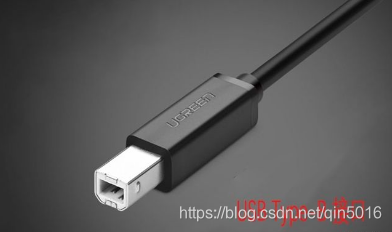

2 Type-b
3 Type-c

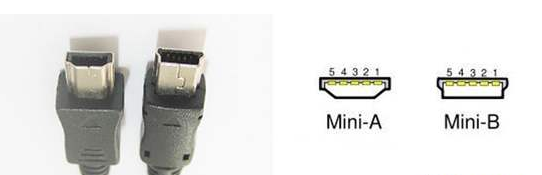

4 Mini usb
5 Micro usb
二 usb线序

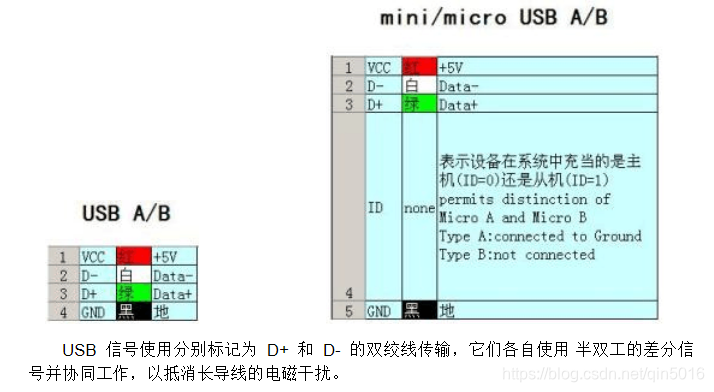

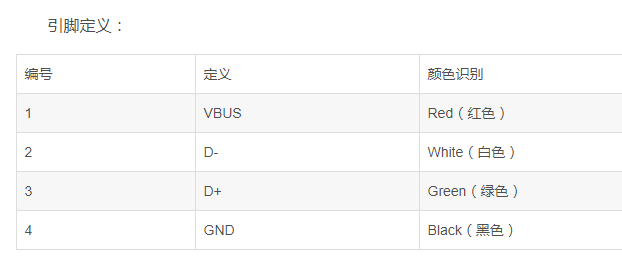

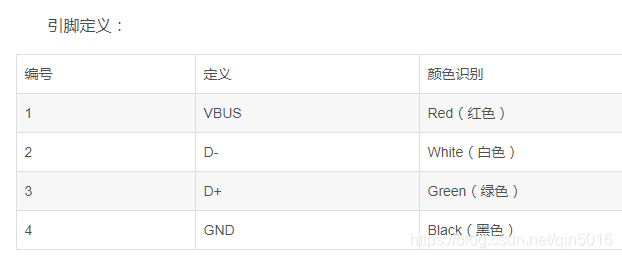

1 Usb2.0
usb2.0包含：
1、DM+：Data Minus，数据负信号;
2、DP -：USB Data Positive，数据正信号;
3、VCC(Voltage to Current Converter)正极
4、GND负极（Ground即地线）

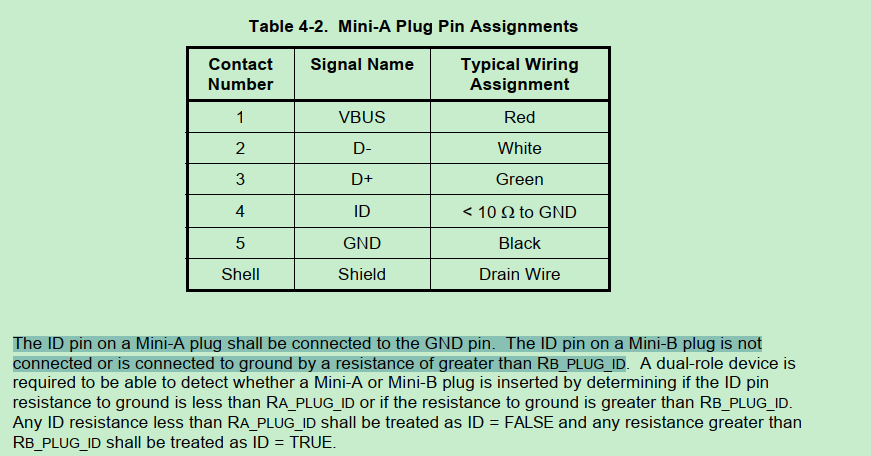

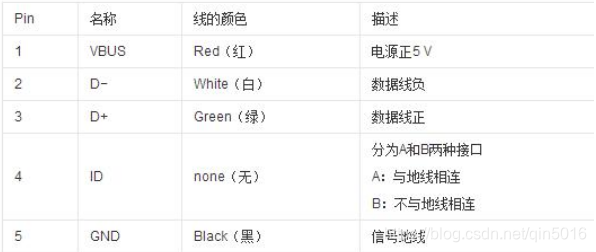

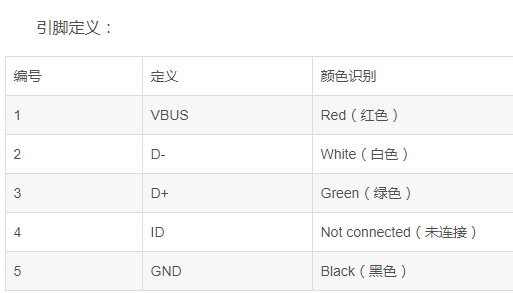

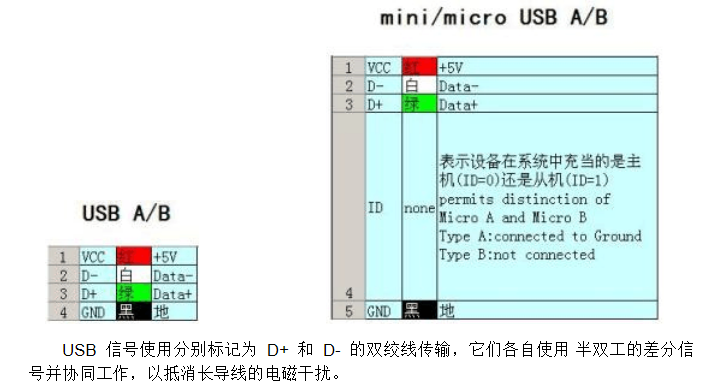

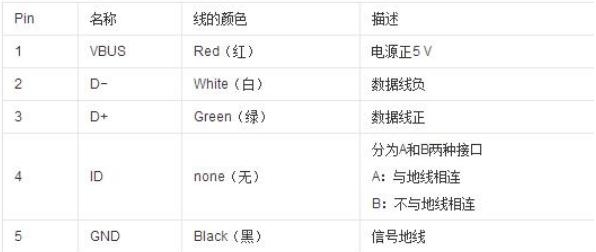

Mini usb和micro usb在usb2.0 基础上引入了第五根线：ID检测线；用于OTG功能；
OTG功能就是设备既可以作为usb host又可以作为client；设备就是通过检测这个ID脚完成主从切换的；
OTG_ID：输入信号，由 USB OTG 协议定义，用于识别 USB 口所接设备的默认角色(HOST or device)。 USB_ID 默认上拉，处于 device 状况，如果要控制器进入 HOST 状态，需外接 mini-A 口或 micro-A 口将 USB_ID 短接到地。

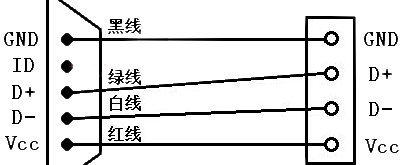

Usb数据线
otg数据线
例如
当手机接入usb数据线后，检测到ID脚为悬空后自己切换为device模式；
当手机接入otg数据线后，检测到ID脚为低后自己切换到host模式；

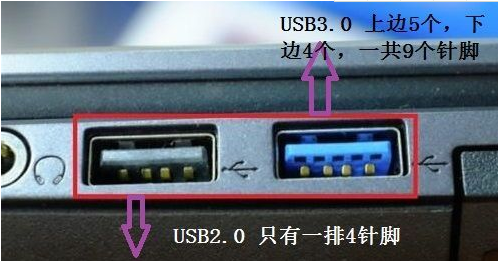

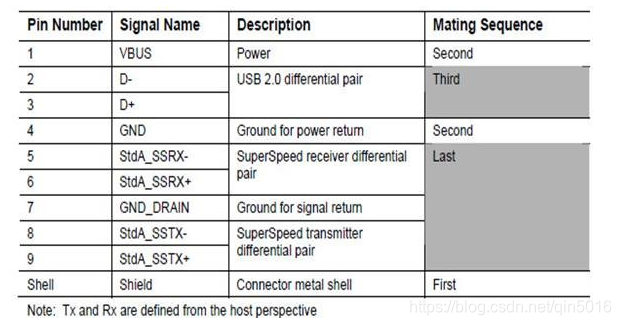

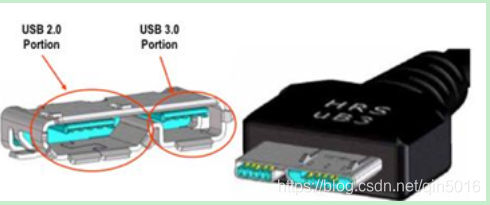

2 Usb3.0

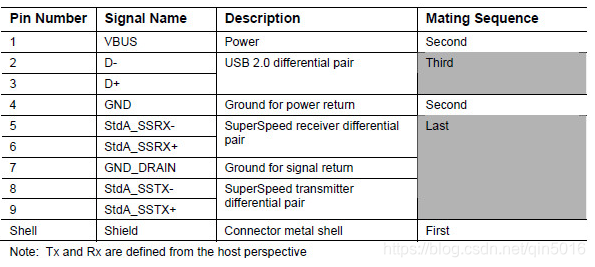

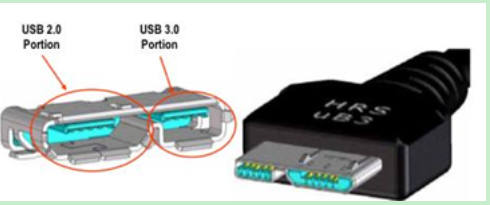

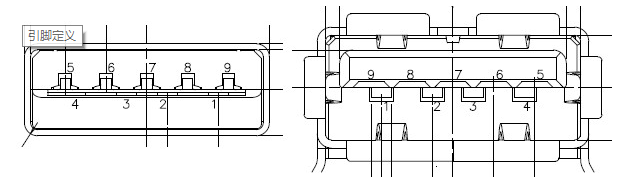

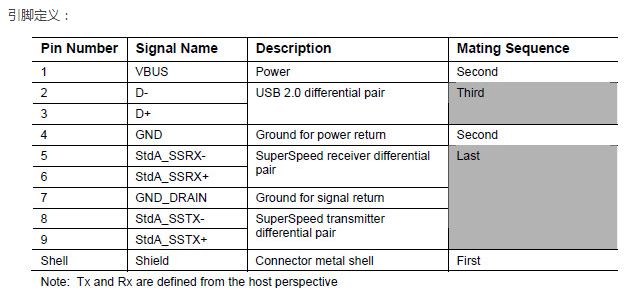

1-4管脚为兼容usb2.0；5-9为usb3.0输出；
这里在硬件接口上是这样连接；在芯片内部使用的是不同的usb phy；如一个usb3.0的type-A口，实际内部使用了一个usb2.0 phy加上一个3.0 phy组成；
3 type-c
1 功能描述
上面章节描述的都是外部接口，这个接口只针对usb协议；
而这个type-c不仅仅是一个外部接口，也是一个独立于usb的协议（USB Type-C Specification Release 1.3.pdf）；除了可以支持到usb3.1的传输，也有下面描述的type-c主要特性：

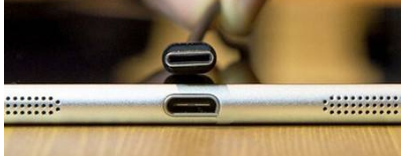

1 插头没有方向，支持正反插（引入检测正反插问题）；
2 线缆2端插头完全一样（引入两个设备主从协商问题）；
3 USB PD功能：协商2个设备之间的电压、电流和充电方向
4 Alternate mode支持扩展功能;通过扩展功能，USB Type C接口可以变成任意其它协议的物理接口，例如音频接口、视频接口等；

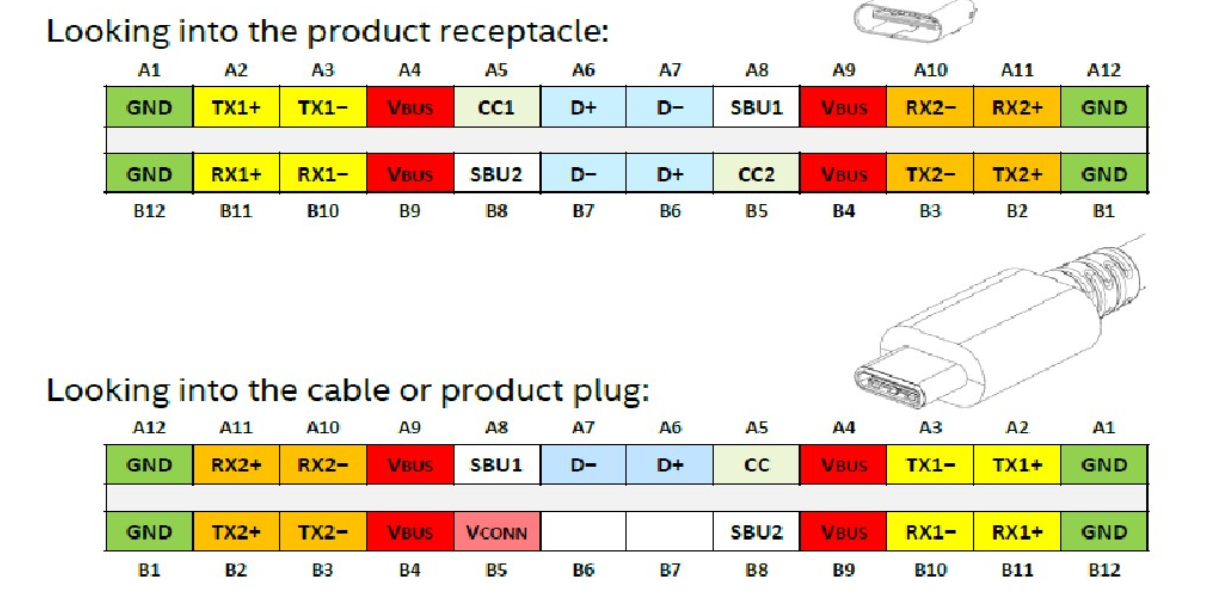

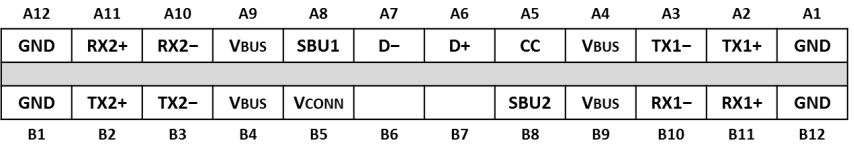

2 外部引脚：
1 Power有关的信号，包括
a）VBUS，USB线缆的bus power（和我们通常意义上VBUS保持一致）。 电源和GND都有4根线，能支持输出到100W；
b）VCONN（只有在插头上才会有该信号），当线缆里有芯片的时候，用来给线缆里的芯片供电（3.3V或5V）
c）GND，接地。
2 USB 2.0数据线，D+/D-。它们在插头端只有一对，和旧的USB 2.0规范一致。但为了支持正反随意插。在插座端定义了两组。
3 USB3.1数据线，TX+/-和RX+/-，用于高速的数据传输。插头和插座端都有两组，用于支持正反随意插。
4 用于Configuration的信号，对插头来说，只有一个CC，对插座来说，有两个CC1和CC2。
CC（Configuration Channel）用途如下：
检测USB设备是否接入；
检测USB插入方向，并以此建立USB 数据通道的路由；
插入后帮助建立USB设备角色（谁为HOST，谁为Device）；
发现并配置VUBS，配置USB PD供电模式；
配置Vconn；
5 SBB(Sideband Use)信号扩展功能所需的信号，具体使用场景由相应的扩展功能决定。

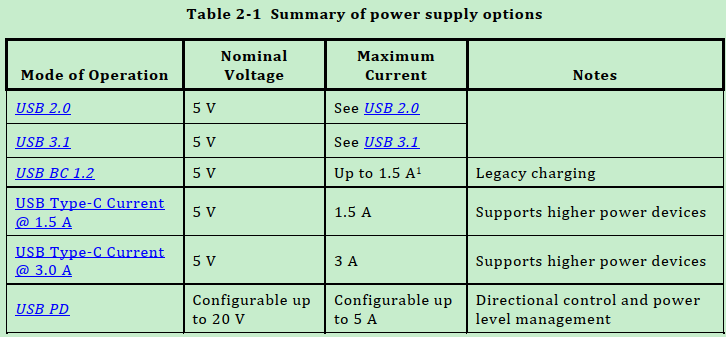

3 USB PD介绍
在USB PD中，一对直连的端口用USB Type-C连接器中的CC线作为通讯信道来协商出电压，电流以及在Cable里面供电的方向；如下图
PD协商通过功率提供者（provider）和功率消费者（Consumer）之间的信息交换完成的，功率提供者如笔记本电脑，功率消费者如手机。
如pc给手机通过typc-c充电流程：
1. P首先发起PD协商，向C发送P具有的Power能力的消息，也就是P支持哪些功率类型
2. C收到P发送的Power能力的消息后，分析P的Power能力并选择其中一个Power配置发送给P
3. P收到C请求的power配置，决定是否接受这个请求
4. 切换到C请求的Power配置并通知C
4 Alternate mode
扩展模式主要有DP、模拟音频的耳机、Thunderbolt 3等

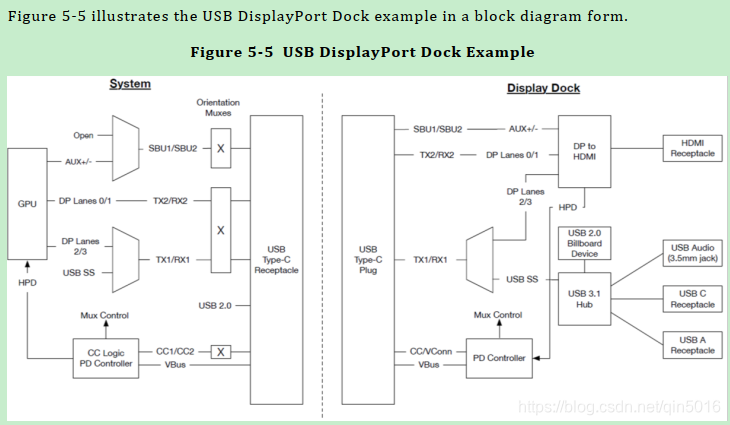

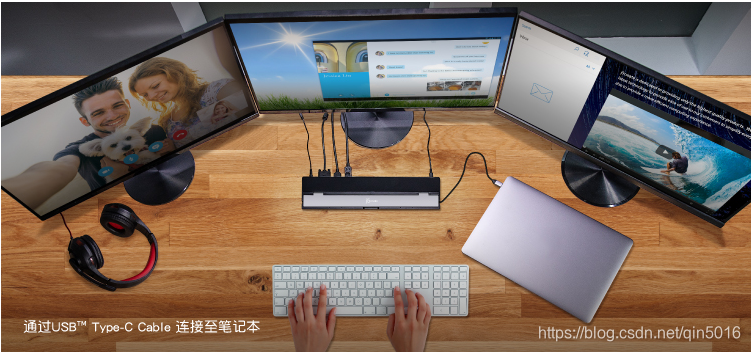

DP输出：

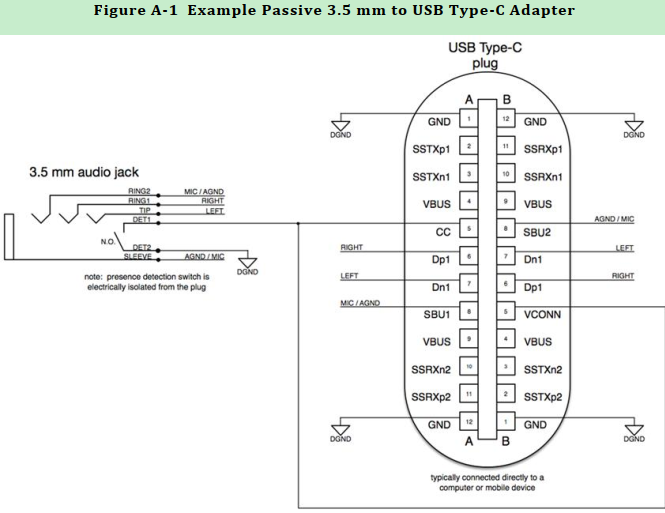

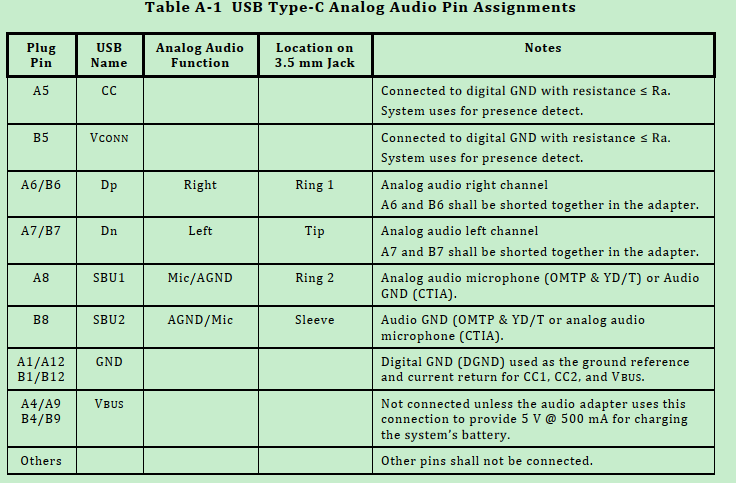

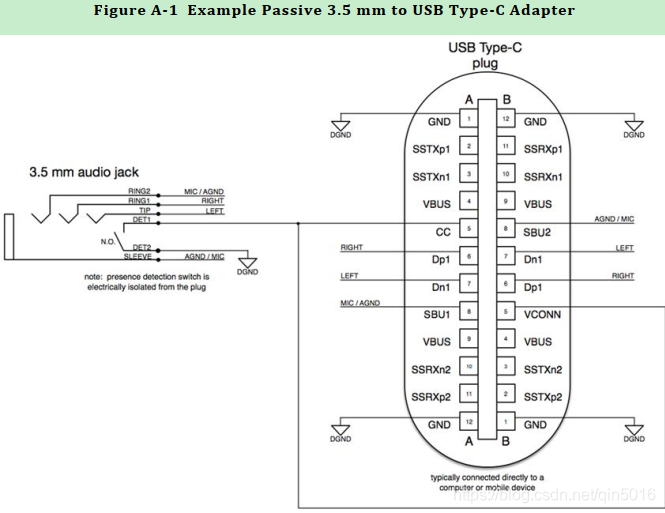

模拟音频输出：

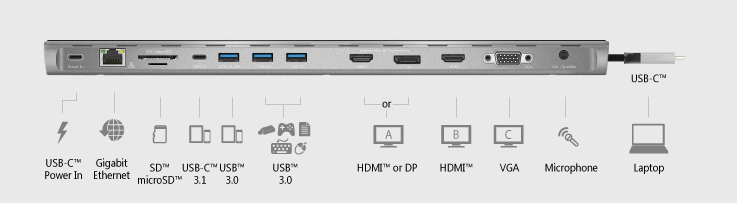

京东搜索的实际产品：
三 usb phy

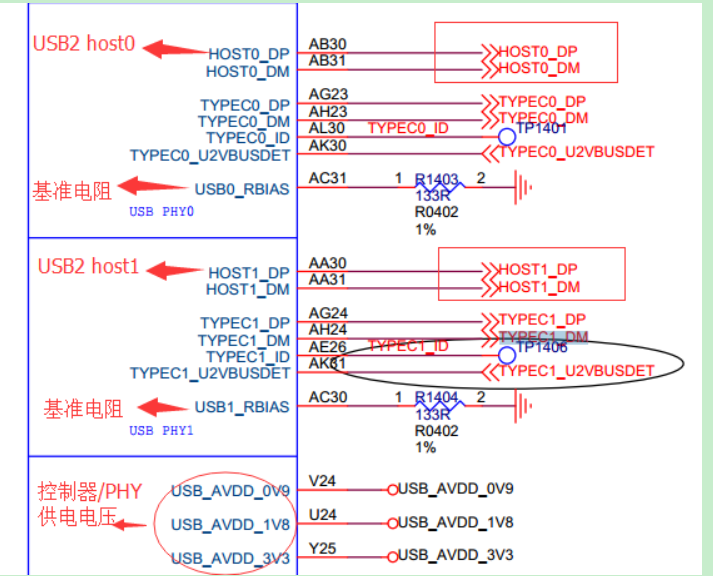

1 usb2.0 phy；

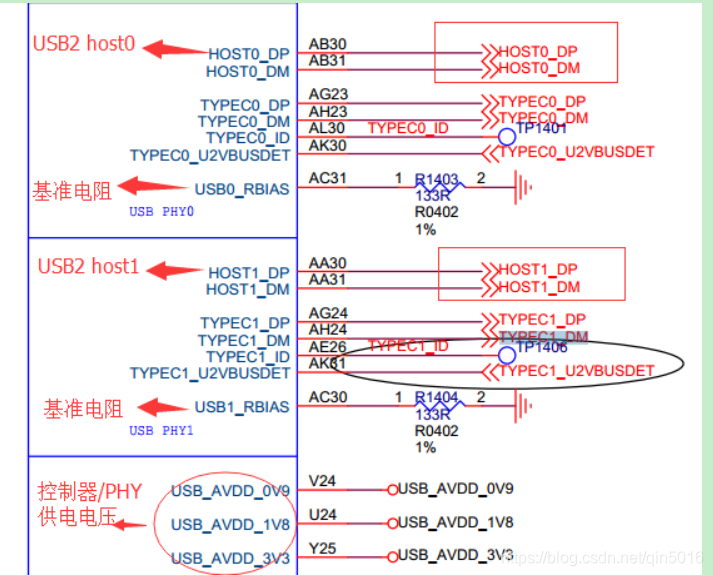

每个phy有2个port：HOST0_DP HOST0_DM是直接外界usb2.0接口输出；TYPEC_DP TYPE0_DM是和3.0 phy组成一个3.0 usb口输出

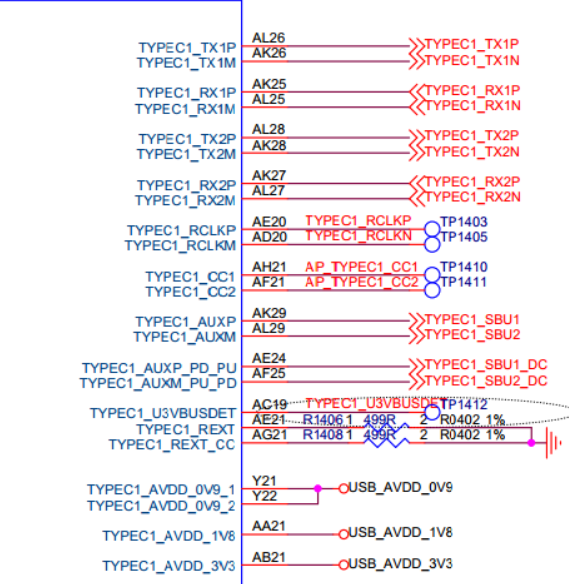

2 Usb3.0 type-c phy
这个tpye-c phy还可以输出dp信号；系统需要把dp控制器配置到和这个phy连接即可；

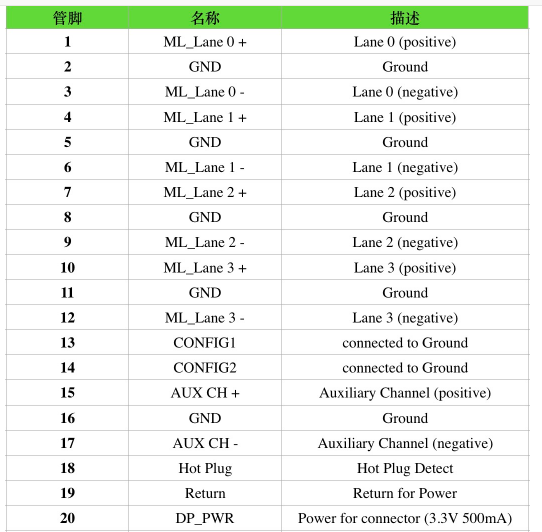

下图是DP的管脚，上面的phy管脚和dp管脚按照一定关系连接即可；
文章部分图片来自网络；
其中Phy的2个图来自http://dev.t-firefly.com/forum.php?mod=viewthread&tid=12585下载的RK3399《Rockchip USB 开发指南 V1.0》文档
