ABAQUS中用Python调取（多个）参考点

ABAQUS中建立复杂模型，尤其是复杂接触或者复杂约束时，往往采用参数化更为高效，这些问题中常常会建立为数不少的参考点，对这些参考点的读取和调用是不可避免地，但ABAQUS模型中的Python对象众多，且各适用于不同的函数，导致常常出现如下错误：

TypeError: region; found Feature, expecting Region

本文讨论的问题也是基于此类报错。

下面先看看笔者遇到的问题（比较简单）：

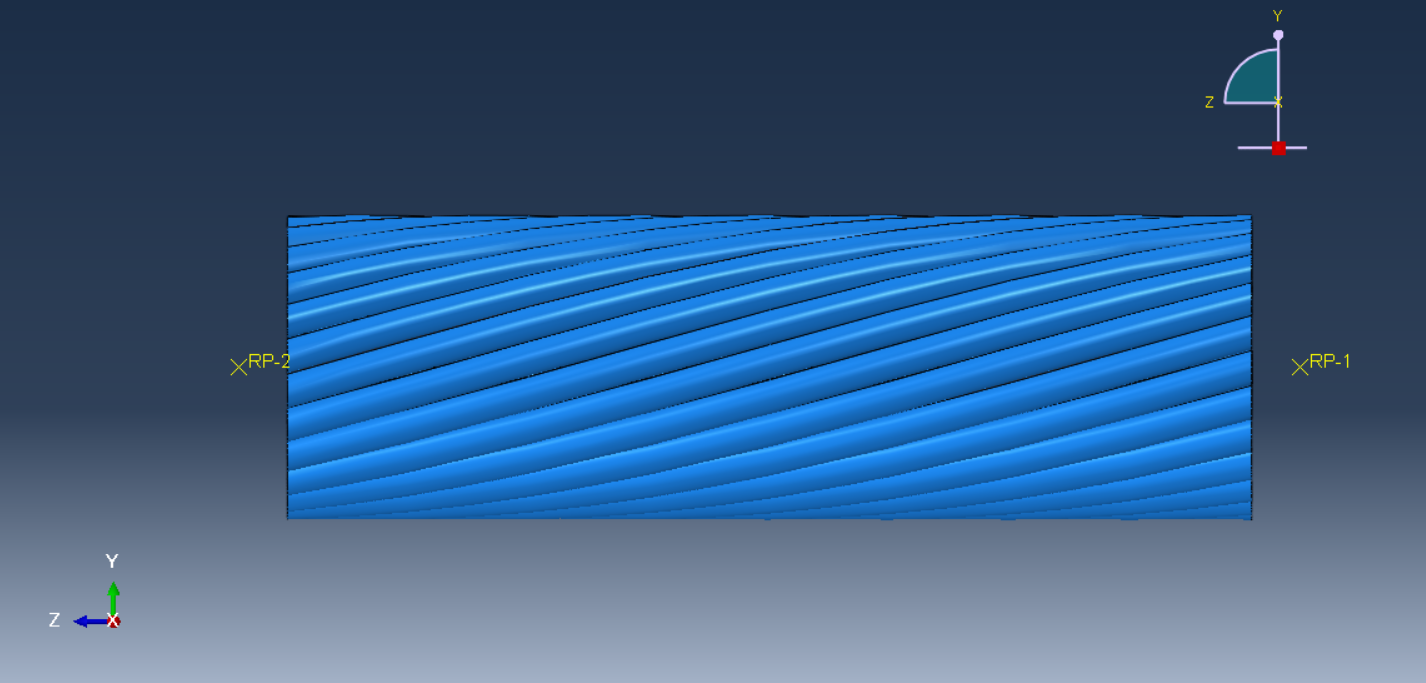

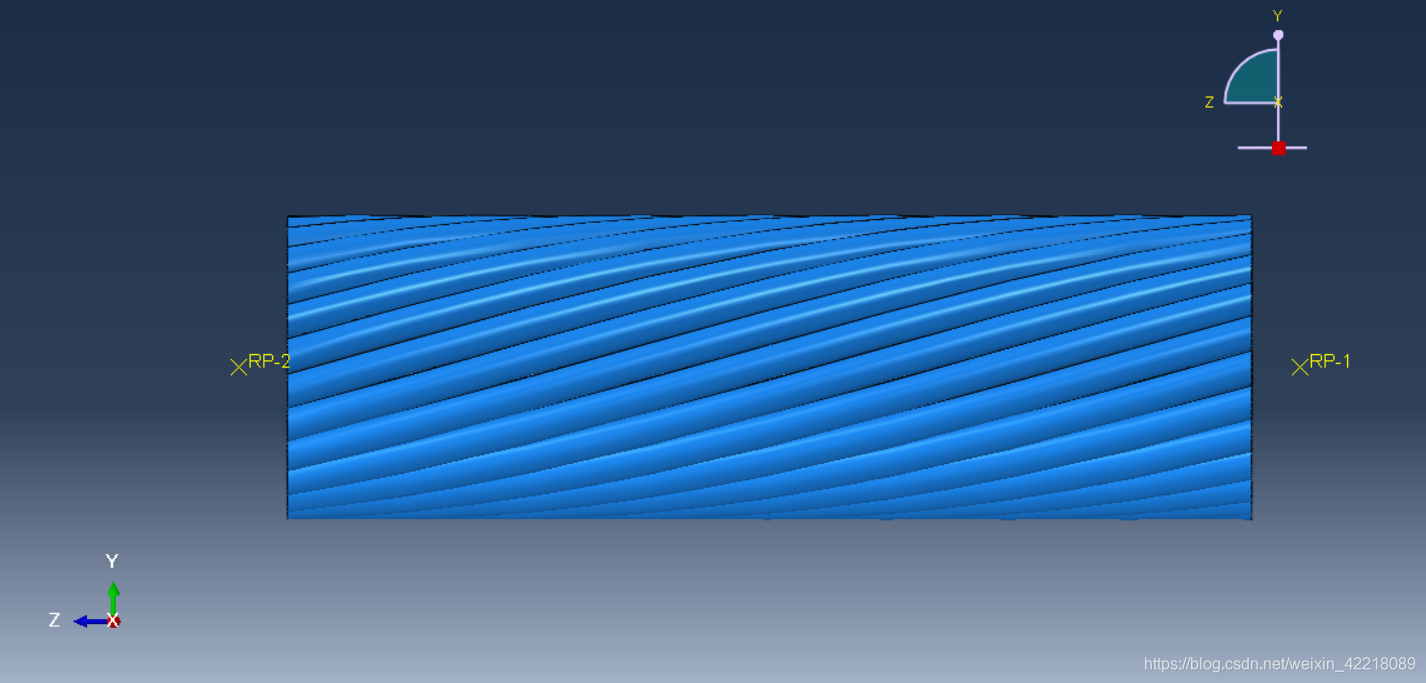

在建立钢绞线实体模型的过程中，需要在模型两端施加约束和荷载，笔者意图建立两个参考点来约束钢绞线两端面，如图：

创建参考点：

RP1 = myAssembly.ReferencePoint(point=(0.0, 0.0, -10.0))
RP2 = myAssembly.ReferencePoint(point=(0.0, 0.0, 210))

建立好参考点后，对右端点施加固定约束：

myModel.DisplacementBC(name='BC-Right', createStepName='Initial',
    region=RP1, u1=SET, u2=SET, u3=SET, ur1=SET, ur2=SET, ur3=SET,
    amplitude=UNSET, distributionType=UNIFORM, fieldName='', localCsys=None)

其中region参数用于调用参考点，运行后便出现了文章开头的报错：

TypeError: region; found Feature, expecting Region

查看RP1的数据类型：

>>> type(RP1)
<type 'Feature'>

看来报错中告诉你这里要用Region类型的数据，ABAQUS帮助文档中对Region Object的解释如下：

This command creates a set-like region. For example,
myRegion = regionToolset.Region(vertices=v[2:4],
    edges=e[4:5]+e[6:9])

在Rigion()函数的可选参数中找到了关键点参数：

referencePoints

A sequence of ReferencePoint objects. The default value is an empty sequence.

即要想得到 Region Object，我们首先得有一个ReferencePoint objects，那再去看看帮助文档：

The ReferencePoint object has no direct constructor; it is created when a Feature object is created. The ReferencePoint method creates a Feature object that creates a ReferencePoint object.

Access
import part
mdb.models[name].parts[name].allInternalSets[name].referencePoints[i]
mdb.models[name].parts[name].allSets[name].referencePoints[i]
mdb.models[name].parts[name].referencePoints[i]
...

看样子这个 ReferencePoint objects是从储存在referencePoints中的：

>>> print myAssembly.referencePoints
{369: 'ReferencePoint object', 368: 'ReferencePoint object'}

可以看到这个referencePoints是一个字典，储存了之前创建的两个参考点，而它们的key是两个诡异的序号，虽然诡异，但笔者发现这个序号还是按照创建的先后顺序从小到大排列的，于是通过key的大小来锁定想要调用的参考点：

Point1 = min(myAssembly.referencePoints.values(),key = lambda x:x)
Point2 = max(myAssembly.referencePoints.values(),key = lambda x:x)

controlPoint1=regionToolset.Region(referencePoints=(Point1,))
controlPoint2=regionToolset.Region(referencePoints=(Point2,))

这样数据类型就转换过来了，该干嘛干嘛：

myModel.DisplacementBC(name='BC-Right', createStepName='Initial',
    region=controlPoint1, u1=SET, u2=SET, u3=SET, ur1=SET, ur2=SET, ur3=SET,
    amplitude=UNSET, distributionType=UNIFORM, fieldName='', localCsys=None)

以上是两个参考点的情况，对于三个或以上的参考点，只需要将referencePoints中的key进行排序就可以提取了。
