蓝桥杯（单片机组）学习笔记（六）--------DS1302

1.DS1302

DS1302是低功耗实时时钟芯片，它可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能。主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。

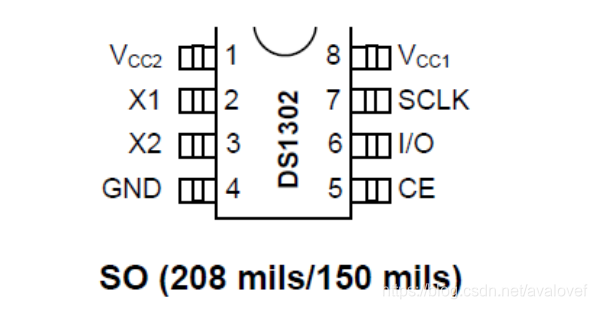

1.引脚分析
在这里插入图片描述

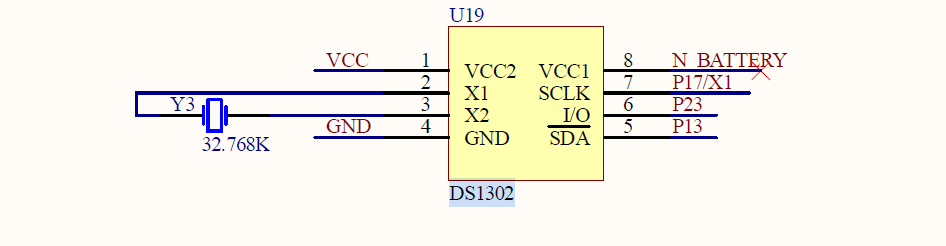

原理图
DS1302是BCD码作为编码方式的，而且是压缩BCD码，8位表示0-99整数（Year = 99），7位表示0-79整数（Sec、Min = 60），6位表示0-49整数（Hour = 24、Date = 31），5位表示0-19整数（Month = 12），4位表示0-9整数（WeekDay = 7）。DS1302是变种SPI，通过SCLK和I/O相互配合，发送和接收信息。SCLK在上升沿前，主机通过I/O口发送数据，DS1302在上升沿是接收；SCLK在下降沿后，DS1302通过I/O口发送数据，主机接收。

使用同步串行通讯简化了DS1302 与微处理器的接口。与时钟/RAM 通讯只需要三根线: CE（也是原理图上的RST,SDA）（读写时必须保持高电平）,I/O (数据线), and SCLK (串行时钟)。

2.寄存器结构

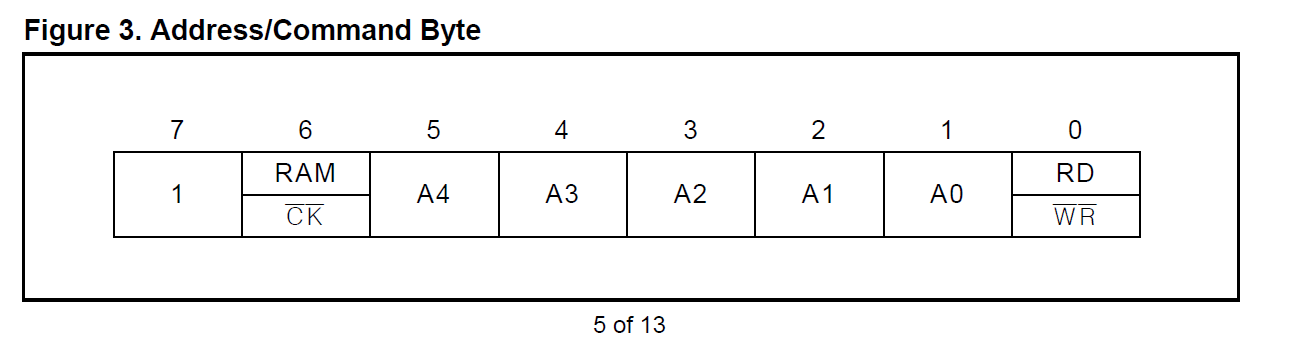

在这里插入图片描述如上图，命令字启动每一次数据传输. MSB (位 7)必须是逻辑1. 如果是 0,则禁止对DS1302写入. 位 6 在逻辑0时规定为时钟/日历数据,逻辑1时为RAM数据.位 1 至位 5 表示了输入输出的指定寄存器.LSB (位 0) 在逻辑0时为写操作(输出),逻辑1时为读操作(输入).命令字以LSB (位 0)开始总是输入.

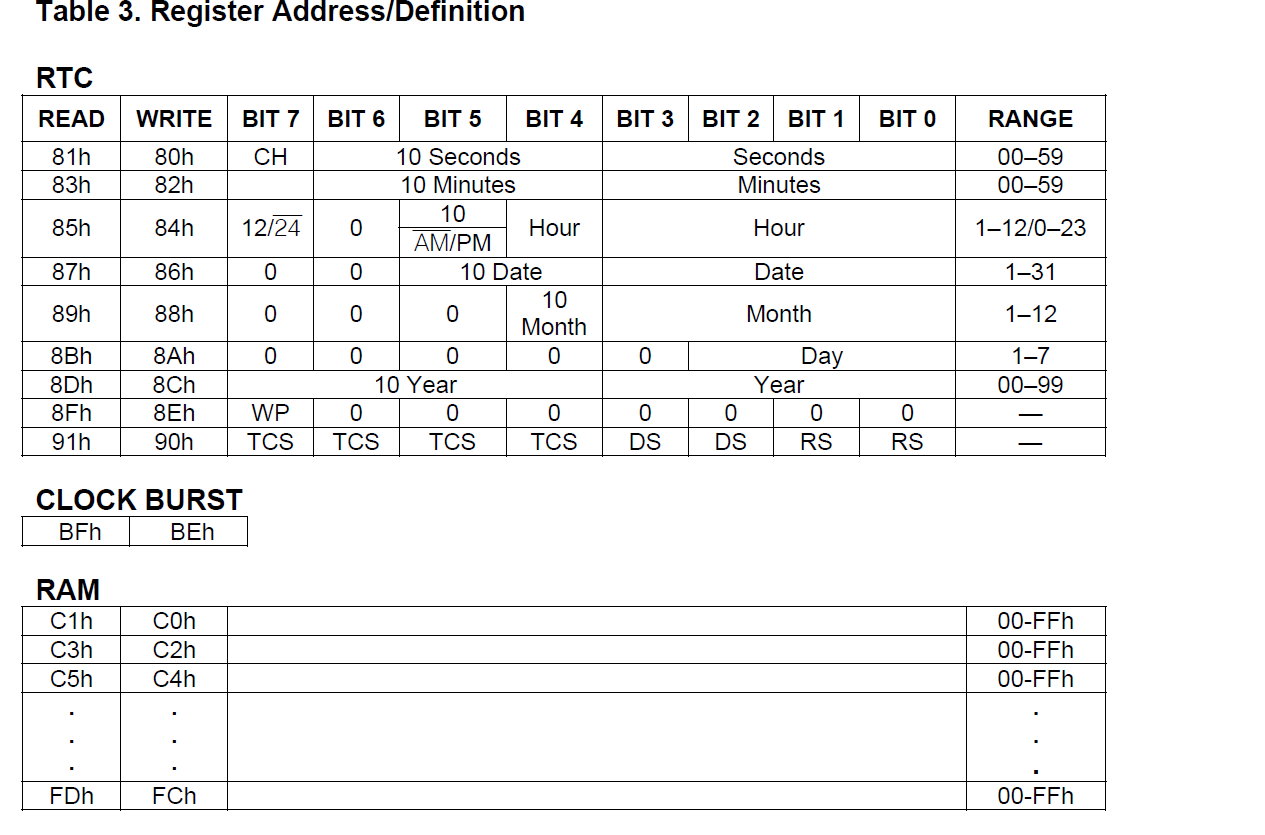

在这里插入图片描述
由于读出来的是BCD码。BCD 的表示法是用4个二进制位来表示一个十进制位，（就是2进制转化成10进制）也就是一个字节（16位）能够表示2个十进制数位，这是一种压缩的十进制表示方式，应用很广，最常见的就是CMOS里的时间存放格式就是BCD码格式。低四位的值就是实现十进制数的低四，高4位就是高四位的值，这样我们有很高效的转换方法：低四位＋高四位×10 （上面是2位十进制数的）。
举例来说就是:如15用BCD码表示为 0001 0101；
明白了BCD是怎么表示后转换也就容易了，低4位和高4位分别转换然后合并起来就是了！低四位＋高四位×10 （上面是2位十进制数的）。当然由于我们数码管上也要一位一位取，就不用高四位×10了，取出来就好了~~

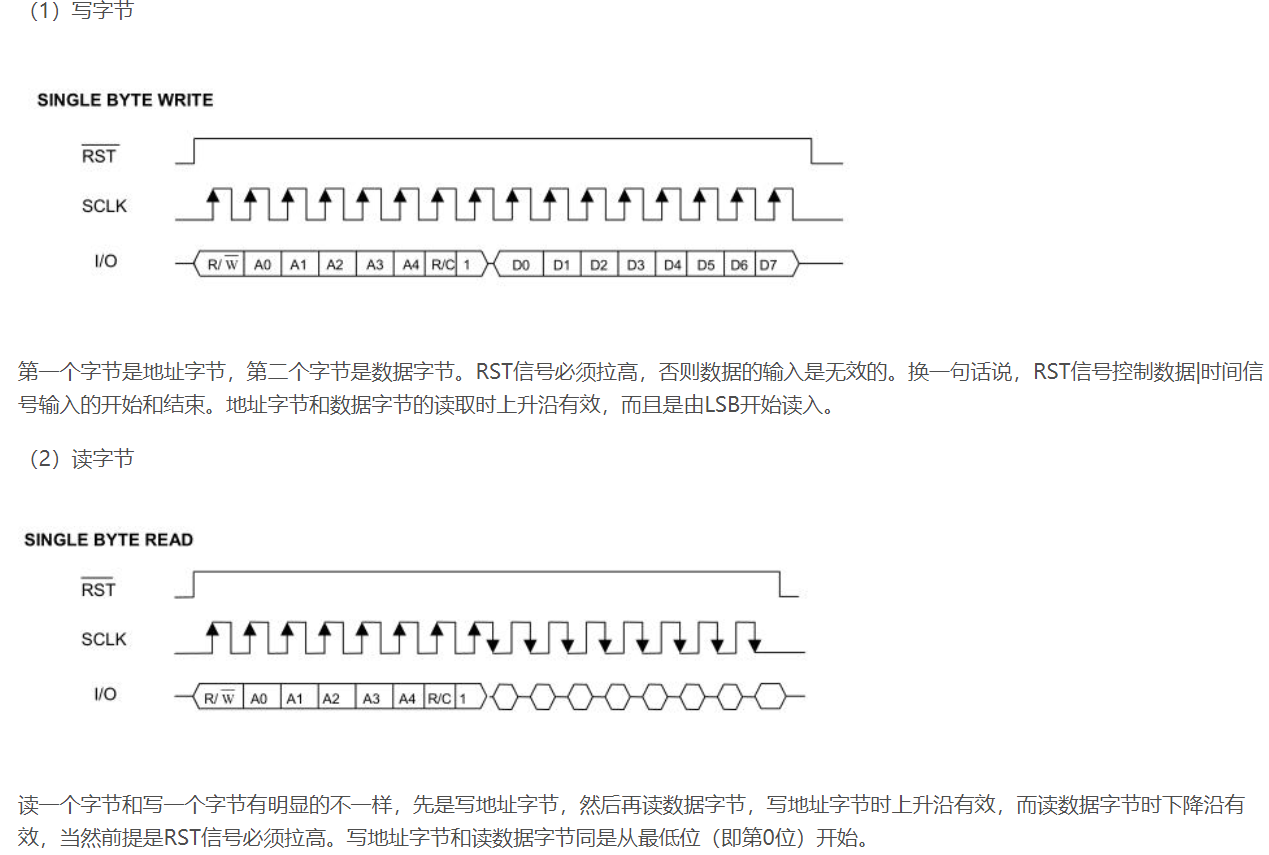

2.时序分析
在这里插入图片描述
二.利用官方给的驱动程序
我们只需要把figure3上面的图搞清楚就好了

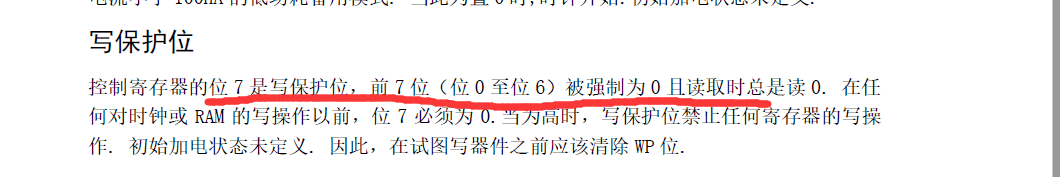

由此可知，写保护可写是Ds1302_Single_Byte_Write(0XBE,0X00);写保护不可写Ds1302_Single_Byte_Write(0XBE,0X80);
附上全部代码~今天是2月14日耶，祝大家情人节快乐HEIHEI

#include <STC12C5A60S2.H>
#include "ds1302.h"
typedef unsigned char uchar;
typedef unsigned int uint;
uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf};
uchar dsbuff[]= {10,10,10,10,10,10,10,10};//存数码管各位的显示符号，10就是关掉，11就是-
uchar discom=0;//位选
uchar S_time[7] = {0x50,0x09,0x19,0x14,0x02,0X00,0x20};//设置时间数（把第五位跳过）
uchar G_time[7] = {0};//保存时间组

void dstime_nyr();
void dstime_sfm();
void get_time();
void set_time();
void smg_Timer0Init();
void All_Init();


void All_Init()
{
	P2 = (P2&0X1F|0X80);
	P0 = 0XFF;

	P2 = (P2&0X1F|0XA0);
	P0 = 0X00;

	P2 =(P2&0X1F|0XC0);
	P0 = 0X00;

	P2 = (P2&0X1F|0XE0);
	P0 = 0XFF;
}

void Delay_ms(uint ms)
{
	uint i,j;

	for(i = ms;i >0; i--)
		for(j = 845;j>0;j--);
}


void display()//2ms刷新一次
{
	P2=(P2&0x1f)|0xe0;//顺序不能错
	P0=0xff;//循环进来一次要把段清零
	P2&=0x1f;

	P2=(P2&0x1f)|0xc0;//位选
	P0=1<<discom;

	P2&=0x1f;//段选
	P2=(P2&0x1f)|0xe0;
	P0=tab[dsbuff[discom]];

	P2&=0x1f;
	if(++discom==8)discom=0;
}


void main(void)
{
	All_Init();//初始化
	smg_Timer0Init();//初始化数码管
	set_time();//设置时间

	while(1)
	{
		get_time();
	}
}

void smg_Timer0Init(void)		//2毫秒@12.000MHz
{
	AUXR |= 0x80;		//定时器时钟1T模式
	TMOD &= 0xF0;		//设置定时器模式
	TL0 = 0x40;		//设置定时初值
	TH0 = 0xA2;		//设置定时初值
	EA = 1;
	ET0 = 1;
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
}

void smg_time()interrupt 1//每2毫秒进一次中断
{
	static uint n1 = 0;

	if(n1 <4000)dstime_sfm();//4000*2ms= 8s 显示8s的时分秒
	else dstime_nyr();//1000*2ms = 2s 显示2s的年月日

	if(++n1 == 5000)n1 = 0;

	display();//每2ms刷新一次数码管
}

void set_time()//设置时间
{
	char i = 0;
	Ds1302_Single_Byte_Write(0x8E,0X00);//写保护可写
	for(i = 0;i < 7;i++)
	{
		Ds1302_Single_Byte_Write(0x80+i*2,S_time[i]);
	}//依次设置秒、分、时...
	Ds1302_Single_Byte_Write(0X8E,0X80);//写保护不可写
}

void get_time()//获取时间
{
	char i = 0;
	for(i = 0;i<7;i++)
	{
		G_time[i] = Ds1302_Single_Byte_Read(0x81+i*2);
		Delay_ms(5);//延时
	}
}

void dstime_sfm()//显示时间
{
	//BCD转码
	dsbuff[6] = G_time[0]>>4;//秒十位
	dsbuff[7] = G_time[0]&0x0F;//秒个位

	dsbuff[5] = 11;//-

	dsbuff[3] = G_time[1]>>4;//分十位
	dsbuff[4] = G_time[1]&0x0F;//分个位

	dsbuff[2] = 11;//-

	dsbuff[0] = G_time[2]>>4;//时十位
	dsbuff[1] = G_time[2]&0x0F;//时个位
}

void dstime_nyr()//显示年月日
{
	dsbuff[6] = G_time[3]>>4;//日十位
	dsbuff[7] = G_time[3]&0x0F;//日个位

	dsbuff[5] = 11;//-

	dsbuff[3] = G_time[4]>>4;//月十位
	dsbuff[4] = G_time[4]&0x0F;//月个位

	dsbuff[2] = 11;//-

	dsbuff[0] = G_time[6]>>4;//年十位  注意这里把DAY跳过了
	dsbuff[1] = G_time[6]&0x0F;//年个位
}

特别要注意这个display(),跟我之前的风格有很大的变化，特别是要先对这个段选清零。
