华为 OSPF
拓扑

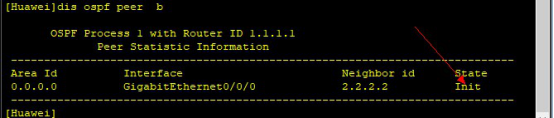

1、停留在Init状态的效果和原因
本端对端不发送带有本设备ID的hello包，会一直停留在int状态；
首先配置设备端口的ip;其次配置acl;最后配置OSPF。
[AR-2]
[AR-2]acl 3000
[AR-2-acl-adv-3000]rule 5 deny ip source 12.1.1.1 0 destination 224.0.0.5 0-----------禁止12.1.1.1地址发往目标为224.0.0.5地址的IP数据
[AR-2-acl-adv-3000]quit
[AR-2]
[AR-2]int G0/0/0
[AR-2-GigabitEthernet0/0/0]
[AR-2-GigabitEthernet0/0/0]traffic-filter inbound acl 3000----------------------------对进入接口的数据匹配编号为3000的高级ACL
[AR-2-GigabitEthernet0/0/0]quit
[AR-2]

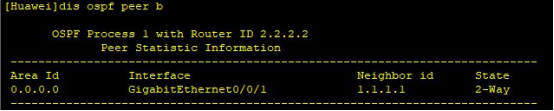

2、停留在2way状态的效果和原因
修改AR-1和AR-2链路的接口优先级为0，使其不参与DR、BDR选举。
[AR-1]int G0/0/0
[AR-1-GigabitEthernet0/0/0]ospf dr-priority 0---------------------------修改接口的OSPF优先级为0,表示本接口不参与OSPF的DR，BDR选举
[AR-1-GigabitEthernet0/0/0]
[AR-2]int G0/0/0
[AR-2-GigabitEthernet0/0/0]ospf dr-priority 0
[AR-2-GigabitEthernet0/0/0]undo traffic-filter inbound
3.停留在Exstart/Exchange状态的效果和原因
OSPF邻居之间在交互LSA之前需要通过交互DD报文协商交换LSA这期间的主从关系，另外还需要协商MTU值
如果MTU值协商失败（两端接口MTU不一致）就会使得OSPF状态停留在exstart状态
[AR-1]int G0/0/0
[AR-1-GigabitEthernet0/0/0]mtu 1400--------------------------------修改此接口的IP MTU为1500字节
[AR-1-GigabitEthernet0/0/0]ospf mtu-enable------------------------启用此接口下OSPF对MTU的参考
[AR-1-GigabitEthernet0/0/0]
[AR-2]int G0/0/0
[AR-2-GigabitEthernet0/0/0]ospf mtu-enable-----------------------启用接口OSPF的MTU的参考（按照接口MTU值走）
[AR-2-GigabitEthernet0/0/0]quit
[AR-2]
两设备R-ID一致是否可以建立邻居？如果不能建立邻居停留在什么状态？
1.不可以；2.没有邻居状态
违背ospf建立邻居“4+1”
ospf建立邻居“4+1”条件总结
1、保证网段信息一致
2、区域一致
3、hell间隔时间和死亡时间一致
4、认证类型和认证信息一致
5、R-ID保持唯一
OSPF状态机与数据包概述
（1）OSPF五种数据包的类型和作用描述
1、Hello包；
2、 DD（DBD）数据库描述包；
3、LSR链路状态请求包；
4、LSU链路状态更新包；
5、LSACK链路状态确认
1、hello包作用 发现，建立/协商，维持邻居
2、DD报文作用 LSA更新时的主从选举；MTU LSA简略新的交互
3、LSR 请求自身缺少的LSA信息
4、LSU LSA更新信息（回应对方的LSR的请求）
5、LSack LSA更新新的确认回复
（2）OSPF七种状态所交互的数据包所处状态的作用
1、Down：邻居回话初始阶段
2、Attempt：此状态仅在NBMA网络，表明在邻居失效时间间隔超时候任然没有收到对端发来的Hello应答报文。
3、Init：收到不包含自己路由器ID的Hello报文后状态变为Init。
4、2-way：收到包含有自己的路由器ID的hello报文后转换为2-way。
5、Exstart：在进行DR，BDR选举后形成邻居关系，协商完毕发送DD报文主从关系和序列号。
6、Exchange：主从关系协商完毕，主设备开始向从设备正式发送带有LSA Header字段内容的DD报文。
7、Loading：DD报文交换完毕后设备状态为Loading。双方发送LSR报文的发送更新对应LSA。
8、Full：向对端发送了LSAck及收到对端的LSAck后，本地设备状态切换为Full状态，邻居更新完毕。
