SCL语言是由Pascal而生的结构化程序语言，与梯形图相（LAD）比，SCL语言的灵活程度更高，易于编写控制算法。
本教程基于的平台如下
软件：TIA 15.1
CPU 1516
一、创建SCL程序
在SCL中一般不允许至直接使用绝对地址。
创建程序有两种基本方式；

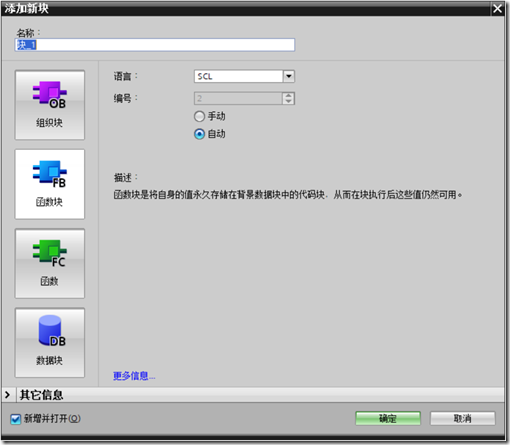

（1）直接创建纯SCL的程序块儿；
（2）在LAD/FBD中在插入SCL程序段。

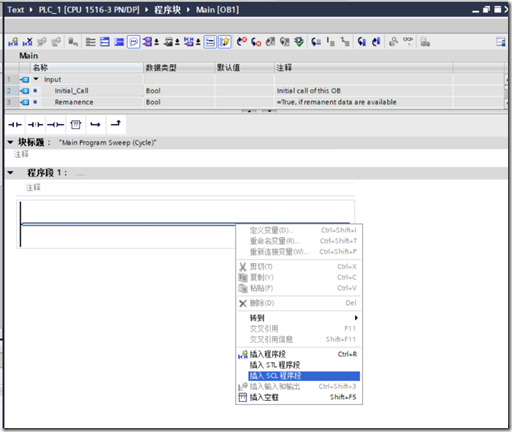

在程序段中直接右击插入即可，但是插入的程序段并不能完全使用SCL语法，GOTO等跳转指令就不能使用。在SCL中一般不能使用绝对地址进行变量地址的访问，变量表中的变量一般使用变量名称进行访问。
创建的SCL块儿可以在观测栏中显示变量的地址，如下，为示例程序：
在SCL中，:= 表示赋值。
二、常量，变量及相关指令
（1）常量及变量的声明

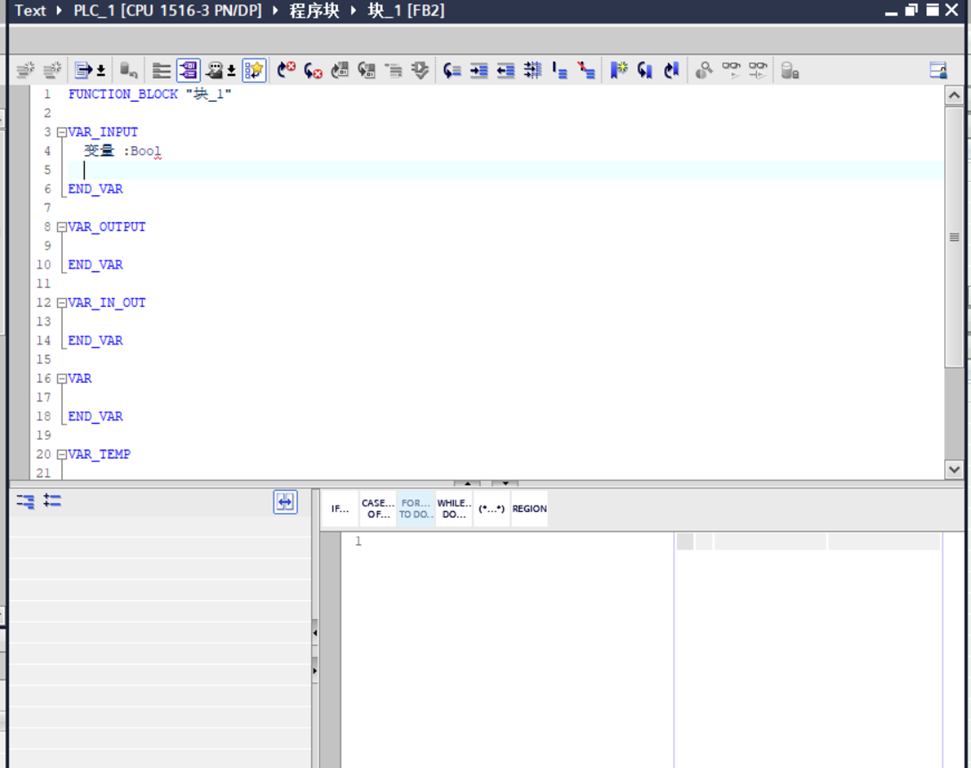

在博图中，可以在代码区进行变量的声明，也可以在程序块内部进行变量声明。具体如下图：
变量声明区有如下区别：
无论是FC还是FB块，都是函数块
Input | 函数块的形参，外部传入函数的变量 |
类型 | 具体功能 |
Output | 组件返回 函数的返回值 |
Inout | 从外部读入量然后经过程序再输出到外部，其需要划分存储空间，故仅在FB块中使用 |
Static | 同Inout仅在FB块中使用，例如计时器等函数块可以使用此类型函数进行定义 |
Temp | 临时变量，局部变量，仅在当前周期中存在 |
其中，Constant为常量，应用较为简单不再叙述
Input，Output以及Inout都是作为函数参数使用，尽管Static在程序块中会为其划分存储空间，但是其仍旧是作为局部变量的存在使用。
此外，SCL还允许用户自行定义自己的类，这点会在后面的文章进行阐述。同时TIA15.1还允许用户定义变量声明形式。

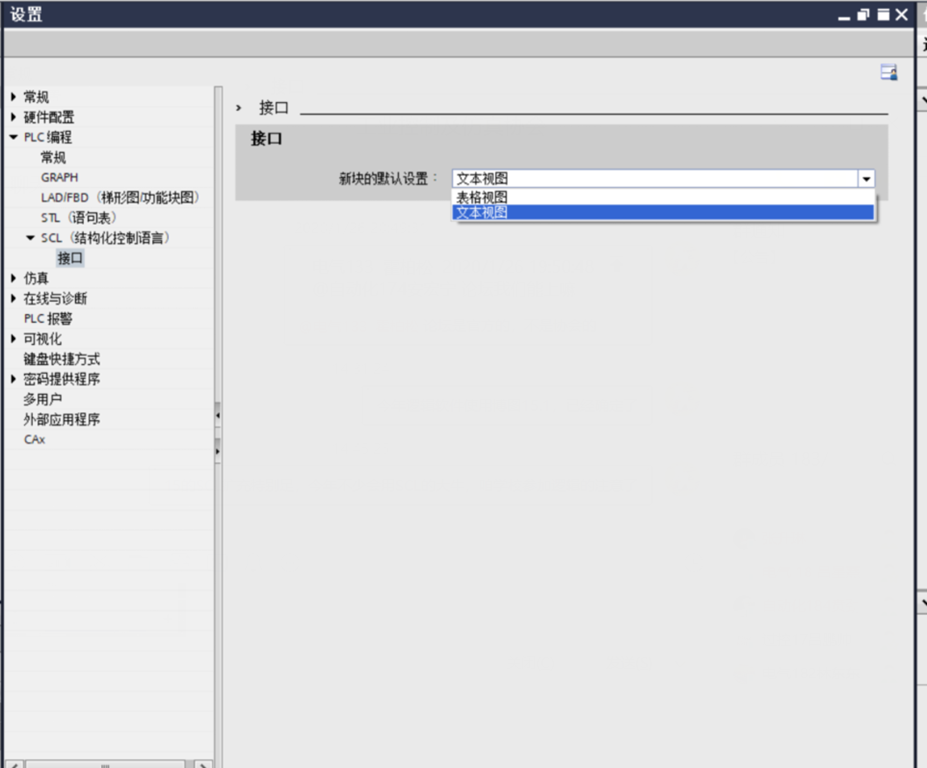

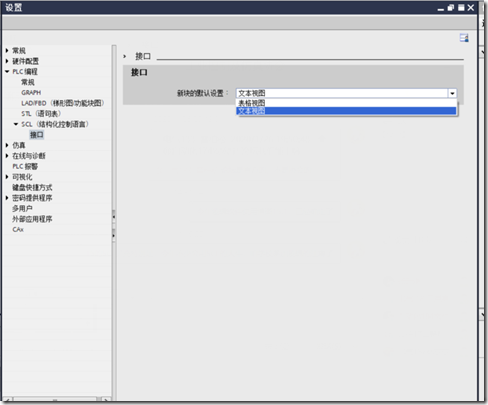

菜单：选项/设置 如下图
如果切换为文本视图，在其中就可以进行变量的自定义。
笔者觉得这是博图一个极为重要的改进。
（2）基本运算符以及基本程序控制指令
通过如下的基本运算符就可以看出西门子的PLC已经不单单是一个传统的可编程控制器。笔者曾用1200做了一个简单网关，可见现在的PLC功能有多强大。后期会把教程一并导入。
基本运算符及优先级如下：
运算符 | 运算 | 优先级 |
算术表达式 | ||
+ | 一元加 | 2 |
- | 一元减 | 2 |
** | 幂运算 | 3 |
* | 乘法 | 4 |
/ | 除法 | 4 |
MOD | 模运算 | 4 |
+ | 加法 | 5 |
- | 减法 | 5 |
+=, -=, *=, /= | 组合赋值运算 | 11 |
关系表达式 | ||
< | 小于 | 6 |
> | 大于 | 6 |
<= | 小于等于 | 6 |
>= | 大于等于 | 6 |
= | 等于 | 7 |
<> | 不等于 | 7 |
逻辑表达式 | ||
NOT | 取反 | 3 |
AND 或 & | “与”运算 | 8 |
XOR | “异或”运算 | 9 |
OR | “或”运算 | 10 |
引用表达式 | ||
REF | 引用 | |
^ | 取消引用 | 1 |
?= | 赋值尝试 | 11 |
其它运算 | ||
( ) | 括号 | 1 |
:= | 赋值 | 11 |
注：对于数据类型，部分数据类型在1200中并不能使用，同时部分数据类型只能通过符号寻址，并不能通过绝对地址访问，读者可以在编程中自行体会，本教程不对变量类型做过多解释。
基本控制函数主要为三类：
条件语句
循环语句
选择语句
然后上述三类中又包含了四个常用指令：
Goto、Exit、Return、Continue
在介绍上述指令之前，先介绍代码区间
REGION
END_REGION
是一对配对的区间函数，可以对代码进行整理，也可以对其划分的一个区间的代码进行剪切，粘贴，复制，删除插入等操作

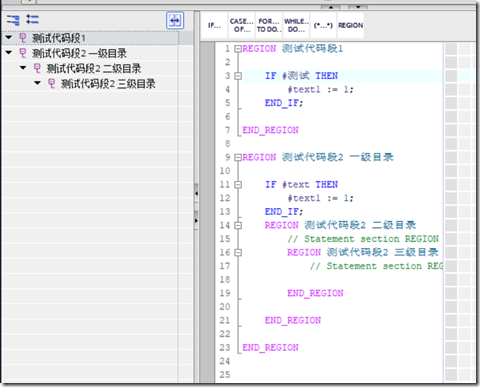

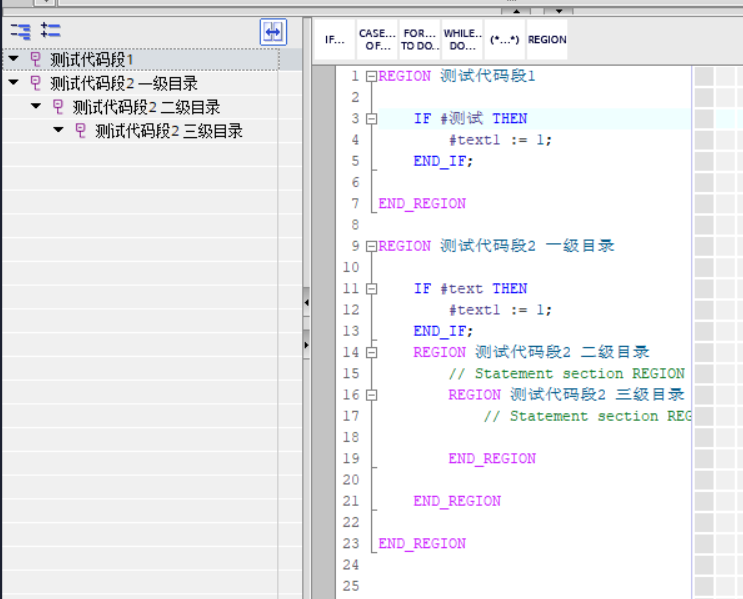

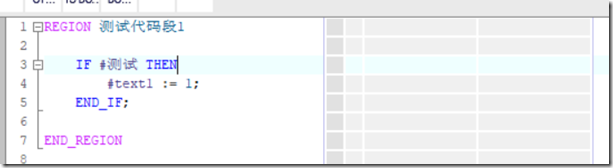

具体样例如下图：
- 条件语句
IF语句
使用“条件执行”指令，可以根据条件控制程序流的分支。该条件是结果为布尔值（TRUE 或 FALSE）的表达式。可以将逻辑表达式或比较表达式作为条件。
执行该指令时，将对指定的表达式进行运算。如果表达式的值为 TRUE，则表示满足该条件；如果其值为 FALSE，则表示不满足该条件。
根据分支的类型，可以对以下形式的指令进行编程：
IF 分支：
IF <condition> THEN <instructions>
END_IF;
如果满足该条件，则将执行 THEN 后编写的指令。如果不满足该条件，则程序将从 END_IF 后的下一条指令开始继续执行。
IF 和 ELSE 分支：
IF <condition> THEN <instructions1>
ELSE <Instructions0>
END_IF;
如果满足该条件，则将执行 THEN 后编写的指令。如果不满足该条件，则将执行 ELSE 后编写的指令。程序将从 END_IF 后的下一条指令开始继续执行。
IF、ELSIF 和 ELSE 分支：
IF <condition1> THEN <instructions1>
ELSIF <condition2> THEN <instruction2>
ELSE <Instructions0>
END_IF;
如果满足第一个条件（<条件 1>），则将执行 THEN 后的指令（<指令 1>）。执行这些指令后，程序将从 END_IF 后继续执行。
如果不满足第一个条件，则将检查第二个条件（<条件 2>）。如果满足第二个条件（<条件 2>），则将执行 THEN 后的指令（<指令 2>）。执行这些指令后，程序将从 END_IF 后继续执行。
如果不满足任何条件，则先执行 ELSE 后的指令（<指令 0>），再执行 END_IF 后的程序部分。
在 IF 指令内可以嵌套任意多个 ELSIF 和 THEN 组合。可以选择对 ELSE 分支进行编程。
IF 指令的语法如下所示：
IF "Tag_1" = 1
THEN "Tag_Value" := 10;
ELSIF "Tag_2" = 1
THEN "Tag_Value" := 20;
ELSIF "Tag_3" = 1
THEN "Tag_Value" := 30;
ELSE "Tag_Value" := 0;
END_IF;
WHILE：满足条件时执行
使用“满足条件时执行”指令可以重复执行程序循环，直至不满足执行条件为止。该条件是结果为布尔值（TRUE 或 FALSE）的表达式。可以将逻辑表达式或比较表达式作为条件。
具体示例如下：
WHILE
"Tag_Value1" <> "Tag_Value2"
DO "Tag_Result"
:= "Tag_Input";
END_WHILE; //只要“Tag_Value1”和“Tag_Value2”操作数的值不匹配，“Tag_Input”操作数的值就会分配给“Tag_Result”操作数。
REPEAT：不满足条件时执行
使用“不满足条件时执行”指令可以重复执行程序循环，直至不满足执行条件为止。该条件是结果为布尔值（TRUE 或 FALSE）的表达式。可以将逻辑表达式或比较表达式作为条件。 示例如下：
REPEAT
"Tag_Result":= "Tag_Value";
UNTIL "Tag_Error"
END_REPEAT;//“Tag_Error”操作数值的信号状态为“0”，就会将“Tag_Value”操作数的值分配给“Tag_Result”操作数。
- 选择语句
CASE：创建多路分支
使用“创建多路分支”指令，可以根据数字表达式的值执行多个指令序列中的一个。
具体示例如下：
CASE "Tag_Value" OF
0 :
"Tag_1" := 1;
1,3,5 :
"Tag_2" := 1;
6...10 :
"Tag_3" := 1;
16,17,20...25 :
"Tag_4" := 1;
ELSE
"Tag_5" := 1;
END_CASE;
- 循环语句（FOR语句)
注意：
程序运行时无法更改运行次数。
出于性能原因，应在块接口的“Temp”部分中声明运行变量。在循环中，该运行变量无法更改。
因此，以下示例程序将生成一个语法错误且无法编译：
FOR #i := 1 TO 10 DO
#i := #i + 1;
END_FOR;
FOR 语句的限制
编写不会导致死循环的“安全”FOR 语句时， 可以使用BY设置步长，以防造成死循环。
- 其他程序指令
CONTINUE：复查循环条件
使用“复查循环条件”指令，可以结束 FOR、WHILE 或 REPEAT 循环的当前程序运行。执行该指令后，将再次计算继续执行程序循环的条件。该指令将影响其所在的程序循环。
FOR i := 1 TO 15 BY 2 DO
IF (i < 5) THEN
CONTINUE;
END_IF;
"DB10".Test[i] := 1;
END_FOR;
如果满足条件 i < 5，则不执行后续值分配 ("DB10".Test[i] := 1)。运行变量 (i) 以增量“2”递增，然后检查其当前值是否在设定的取值范围内。如果执行变量在取值范围内，则将再次计算 IF 的条件。
如果不满足条件 i < 5，则将执行后续值分配 ("DB10".Test[i] := 1) 并开始一个新循环。在这种情况下，执行变量也会以增量“2”进行递增并接受检查。
EXIT：立即退出循环
使用“立即退出循环”指令，可以随时取消 FOR、WHILE 或 REPEAT 循环的执行，而无需考虑是否满足条件。在循环结束（END_FOR、END_WHILE 或 END_REPEAT）后继续执行程序。该指令将影响其所在的程序循环。
FOR i := 15 TO 1 BY -2 DO
IF (i < 5)
THEN EXIT;
END_IF;
"DB10".Test[i] := 1;
END_FOR;
GOTO：跳转
使用“跳转”指令，可以从标注为跳转标签的指定点开始继续执行程序。跳转标签和“跳转”指令必须在同一个块中。在一个块中，跳转标签的名称只能指定一次。每个跳转标签可以是多个跳转指令的目标。
不允许从“外部”跳转到程序循环内，但允许从循环内跳转到“外部”。
CASE "Tag_Value" OF
1 : GOTO MyLABEL1;
2 : GOTO MyLABEL2;
3 : GOTO MyLABEL3;
ELSE GOTO MyLABEL4;
END_CASE;
MyLABEL1: "Tag_1" := 1;
MyLABEL2: "Tag_2" := 1;
MyLABEL3: "Tag_3" := 1;
MyLABEL4: "Tag_4" := 1;根据“Tag_Value”操作数的值，程序将从对应的跳转标签标识点开始继续执行。例如，如果“Tag_Value”操作数的值为 2，则程序将从跳转标签“MyLABEL2”开始继续执行。在这种情况下，将跳过“MyLABEL1”跳转标签所标识的程序行。
RETURN：退出块
使用“退出块”指令，可以终止当前处理块中的程序执行，并在调用块中继续执行。如果该指令出现在块结尾处，则可以跳过。
IF "Tag_Error" <>0 THEN RETURN;
END_IF;
clipboard
如果“Tag_Error”操作数的信号状态不为 0，则将终止当前处理块中的程序执行。
