PAD-学习Logic的外框设计

删除回忆录丶 提交于 2020-02-11 17:44:11

安装完成PADS后,首次打开PADS
在这里插入图片描述

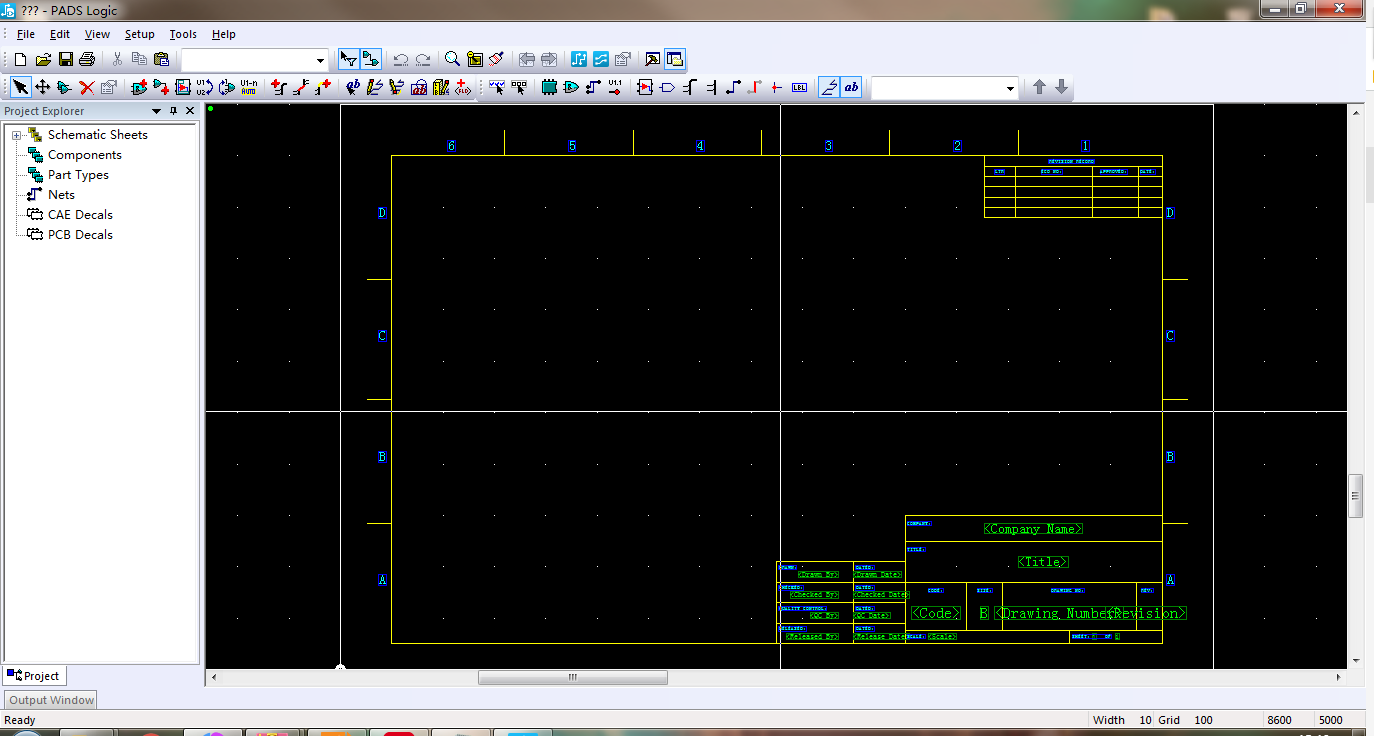

这个是尺寸为B的边框,设计的Sheet SIZEB.

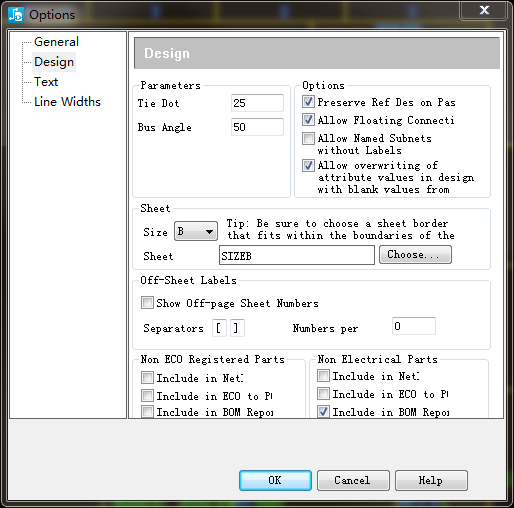

在TOOL→Options的选项,Design的Sheet中可以修改外框。
在这里插入图片描述

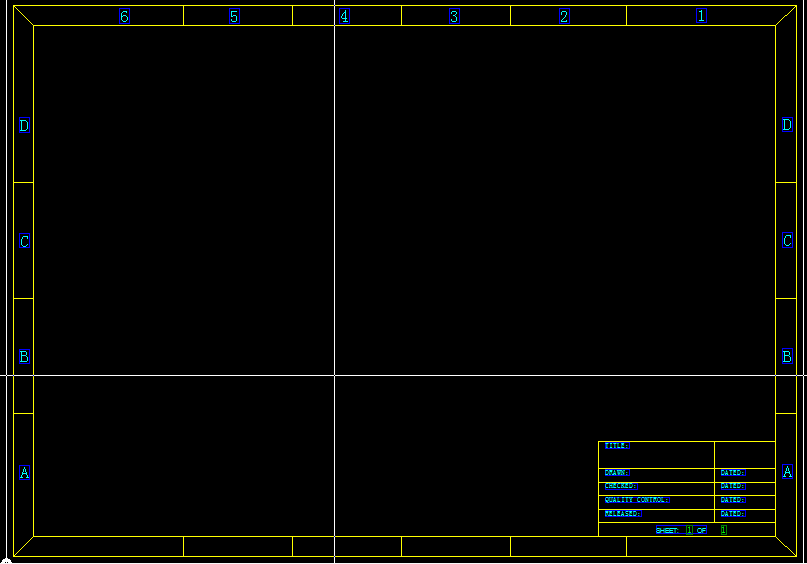

通过2D线画一个自己喜欢的外框
在这里插入图片描述

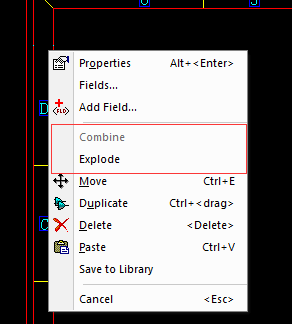

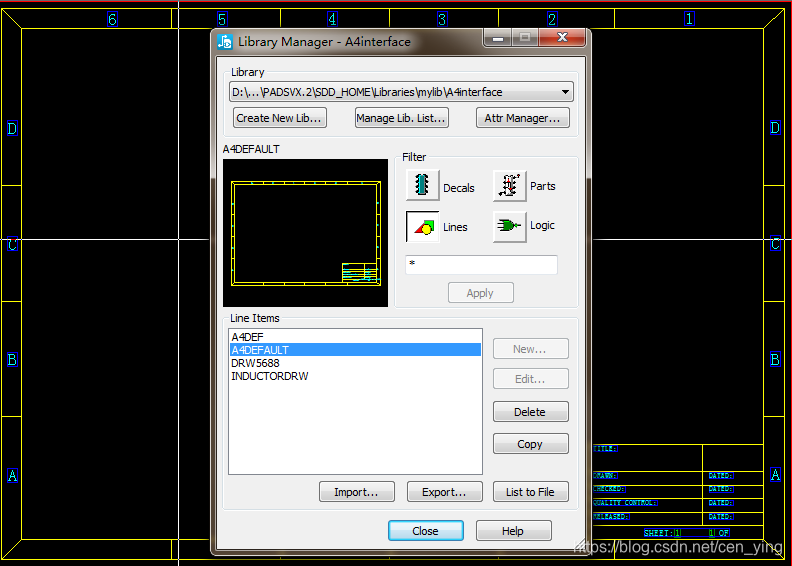

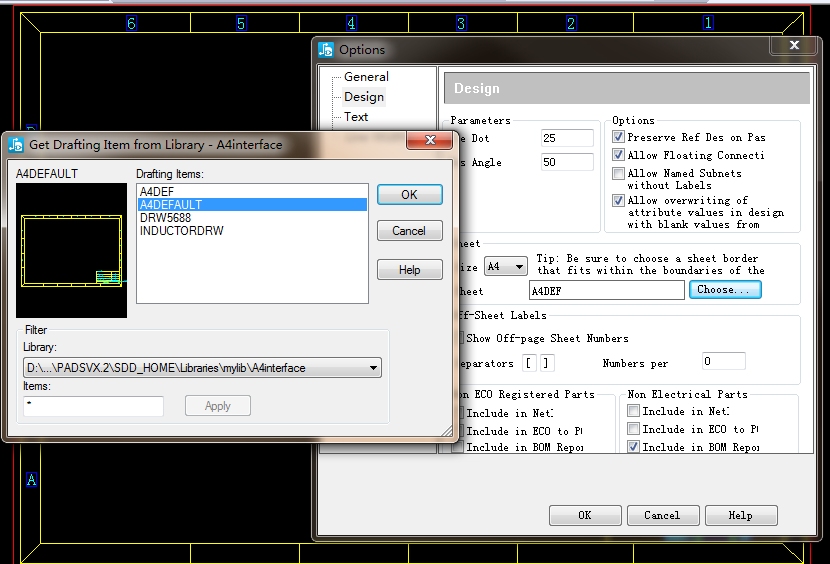

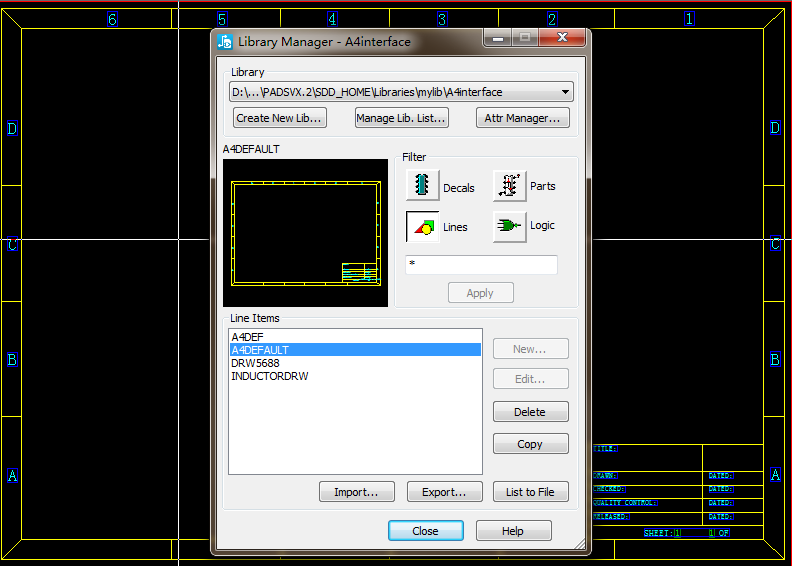

右键选中边框,选择Combine,将边框合并起来,选择Save to Library.保存到自己的库中,下次就可以从TOOL→Options的选项,Design的Sheet中可以修改自己喜欢的外框
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
但不想每次启动都修改边框,这样太麻烦了。

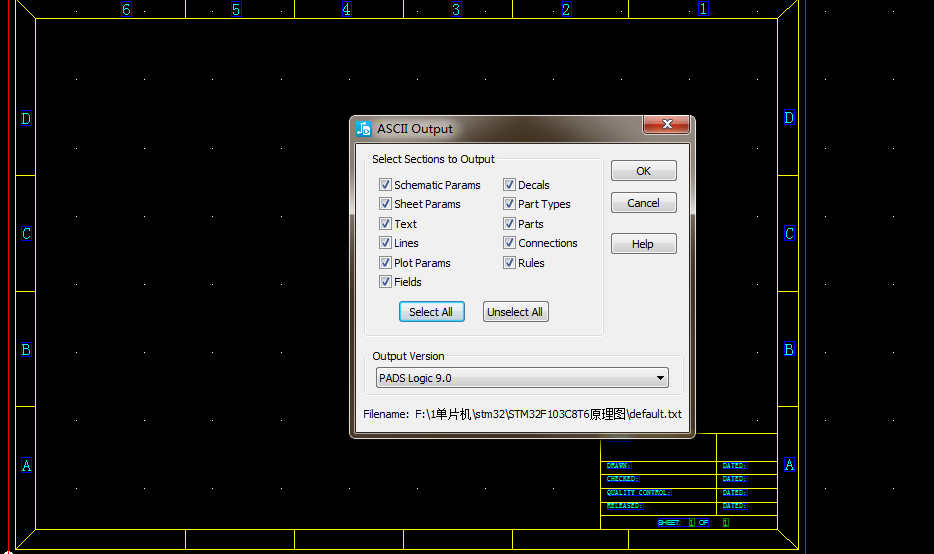

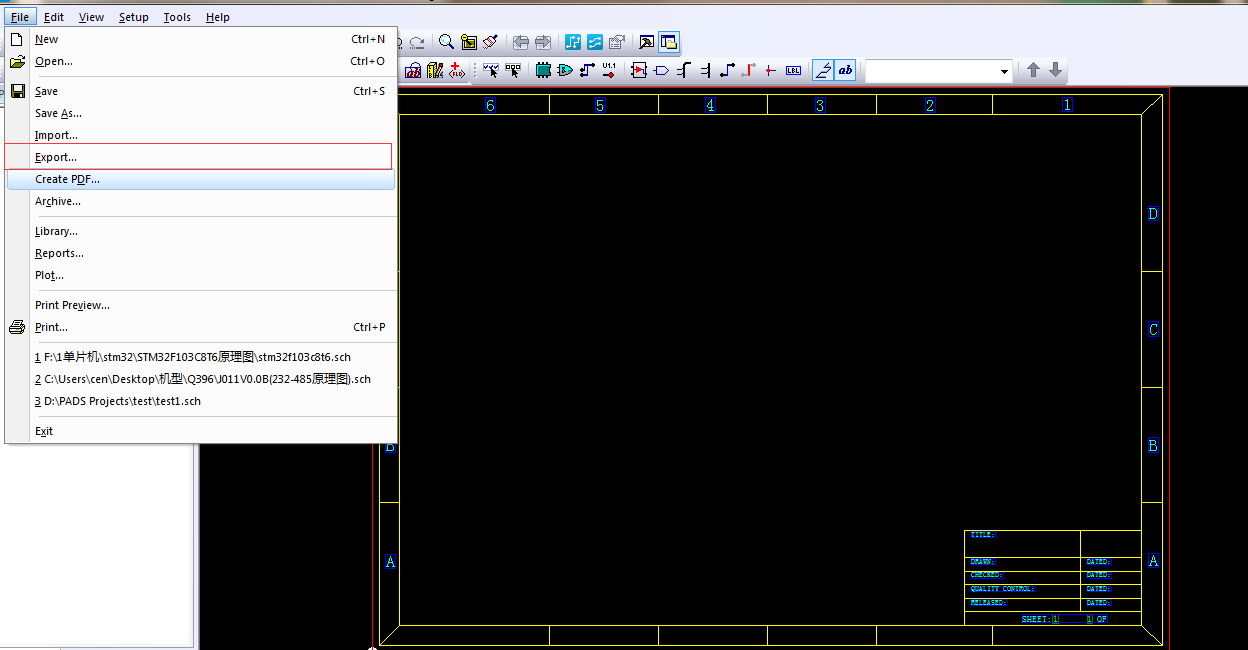

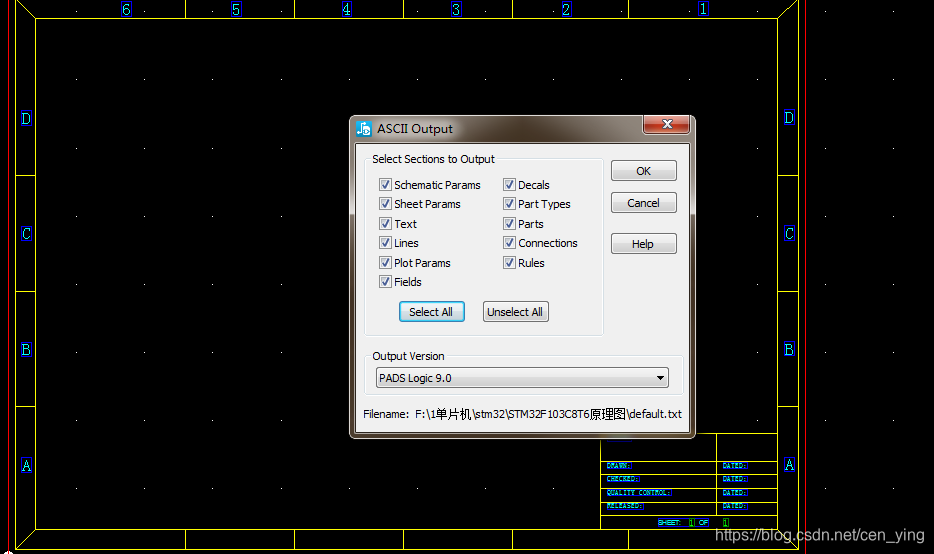

可以在File→Export中导出default.txt这个设计规矩
保存您安装PADS路径
替换掉D:\MentorGraphics\PADSVX.2.4\SDD_HOME\Settings\default.txt
这样就可以每次开启PADS都是自己喜欢的界面

在这里插入图片描述
在这里插入图片描述
