UML类图关系大全

转载：http://www.uml.org.cn/oobject/201210081.asp

三者描述对象的附属[也就是依赖]关系: 关联 < 聚合 < 组合，依赖关系是逐渐加强的。

inheritance: "a kind of": 猫是一种动物，说明猫从动物继承；

association: 两者之间存在某种关联即可，很弱的关系，如student and course, 每个学生可以选不同的课，每门课上有不同学生；

aggregation: "consist of"：整体与部分之间的关系，但这里部分可以脱离整体单独存在，如MP3上所插的耳机，MP3包含耳机，但这个耳机也可以单独存在，或者插在其他电脑上。

composition: 更强的aggregation，这里部分不能脱离整体而存在，这个部分是整体的私有财产。比如Apple Itouch上的电池，原则不能拆下来单独使用。

1、关联

双向关联：

C1-C2：指双方都知道对方的存在，都可以调用对方的公共属性和方法。

在GOF的设计模式书上是这样描述的：虽然在分析阶段这种关系是适用的，但我们觉得它对于描述设计模式内的类关系来说显得太抽象了，因为在设计阶段关联关系必须被映射为对象引用或指针。对象引用本身就是有向的，更适合表达我们所讨论的那种关系。所以这种关系在设计的时候比较少用到，关联一般都是有向的。

关联(association)表明某个对象可以向另一个对象通过某种方式发送消息。发送消息的方法可以通过指针成员变量，也可以是方法参数、局部变量等等。

使用ROSE 生成的代码是这样的：

双向关联在代码的表现为双方都拥有对方的一个指针，当然也可以是引用或者是值。

单向关联:

C3->C4：表示相识关系，指C3知道C4，C3可以调用C4的公共属性和方法。没有生命期的依赖。一般是表示为一种引用。

生成代码如下：

单向关联的代码就表现为C3有C4的指针，而C4对C3一无所知。

自身关联（反身关联）

自己引用自己，带着一个自己的引用。

代码如下：

就是在自己的内部有着一个自身的引用。

2、聚合/组合

当类之间有整体-部分关系的时候，我们就可以使用组合或者聚合。

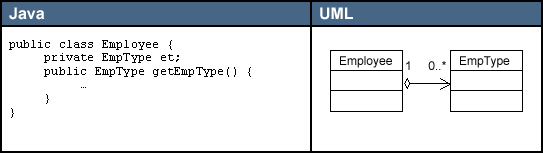

聚合：表示C9聚合C10，但是C10可以离开C9而独立存在（独立存在的意思是在某个应用的问题域中这个类的存在有意义。这句话怎么解，请看下面组合里的解释）。

代码如下：

组合（也有人称为包容）：一般是实心菱形加实线箭头表示，如上图所示，表示的是C8被C7包容，而且C8不能离开C7而独立存在。但这是视问题域而定的，例如在关心汽车的领域里，轮胎是一定要组合在汽车类中的，因为它离开了汽车就没有意义了。但是在卖轮胎的店铺业务里，就算轮胎离开了汽车，它也是有意义的，这就可以用聚合了。在《敏捷开发》中还说到，A组合B，则A需要知道B的生存周期，即可能A负责生成或者释放B，或者A通过某种途径知道B的生成和释放。

他们的代码如下：

可以看到，代码和聚合是一样的。具体如何区别，可能就只能用语义来区分了。

3、依赖

依赖

指C5可能要用到C6的一些方法，也可以这样说，要完成C5里的所有功能，一定要有C6的方法协助才行。C5依赖于C6的定义，一般是在C5类的头文件中包含了C6的头文件。ROSE对依赖关系不产生属性。

注意，要避免双向依赖。一般来说，不应该存在双向依赖。

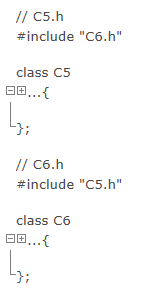

ROSE生成的代码如下：

虽然ROSE不生成属性，但在形式上一般是A中的某个方法把B的对象作为参数使用(假设A依赖于B)。如下：

那依赖和聚合\组合、关联等有什么不同呢？

关联是类之间的一种关系，例如老师教学生，老公和老婆，水壶装水等就是一种关系。这种关系是非常明显的，在问题领域中通过分析直接就能得出。

依赖是一种弱关联，只要一个类用到另一个类，但是和另一个类的关系不是太明显的时候（可以说是“uses”了那个类），就可以把这种关系看成是依赖，依赖也可说是一种偶然的关系，而不是必然的关系，就是“我在某个方法中偶然用到了它，但在现实中我和它并没多大关系”。例如我和锤子，我和锤子本来是没关系的，但在有一次要钉钉子的时候，我用到了它，这就是一种依赖，依赖锤子完成钉钉子这件事情。

组合是一种整体-部分的关系，在问题域中这种关系很明显，直接分析就可以得出的。例如轮胎是车的一部分，树叶是树的一部分，手脚是身体的一部分这种的关系，非常明显的整体-部分关系。

上述的几种关系（关联、聚合/组合、依赖）在代码中可能以指针、引用、值等的方式在另一个类中出现，不拘于形式，但在逻辑上他们就有以上的区别。

这里还要说明一下，所谓的这些关系只是在某个问题域才有效，离开了这个问题域，可能这些关系就不成立了，例如可能在某个问题域中，我是一个木匠，需要拿着锤子去干活，可能整个问题的描述就是我拿着锤子怎么钉桌子，钉椅子，钉柜子；既然整个问题就是描述这个，我和锤子就不仅是偶然的依赖关系了，我和锤子的关系变得非常的紧密，可能就上升为组合关系（让我突然想起武侠小说的剑不离身，剑亡人亡...）。这个例子可能有点荒谬，但也是为了说明一个道理，就是关系和类一样，它们都是在一个问题领域中才成立的，离开了这个问题域，他们可能就不复存在了。

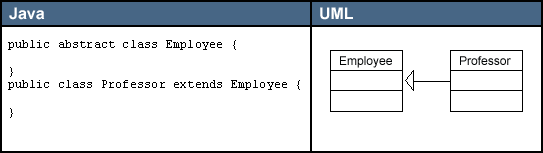

4、泛化（继承）

泛化关系：如果两个类存在泛化的关系时就使用，例如父和子，动物和老虎，植物和花等。

ROSE生成的代码很简单，如下：

5、这里顺便提一下模板

上面的图对应的代码如下：

这里再说一下重复度，其实看完了上面的描述之后，我们应该清楚了各个关系间的关系以及具体对应到代码是怎么样的，所谓的重复度，也只不过是上面的扩展，例如A和B有着“1对多”的重复度，那在A中就有一个列表，保存着B对象的N个引用，就是这样而已。

好了，到这里，已经把上面的类图关系说完了，希望你能有所收获了，我也费了不少工夫啊（画图、生成代码、截图、写到BLOG上，唉，一头大汗）。不过如果能让你彻底理解UML类图的这些关系，也值得了。:)

在UML建模中，对类图上出现元素的理解是至关重要的。开发者必须理解如何将类图上出现的元素转换到Java中。以java为代表结合网上的一些实例，下面是个人一些基本收集与总结：

基本元素符号：

1. 类（Classes）

类包含3个组成部分。第一个是Java中定义的类名。第二个是属性（attributes）。第三个是该类提供的方法。

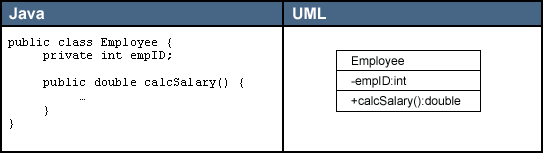

属性和操作之前可附加一个可见性修饰符。加号（+）表示具有公共可见性。减号（-）表示私有可见性。#号表示受保护的可见性。省略这些修饰符表示具有package（包）级别的可见性。如果属性或操作具有下划线，表明它是静态的。在操作中，可同时列出它接受的参数，以及返回类型，如下图所示：

2. 包（Package）

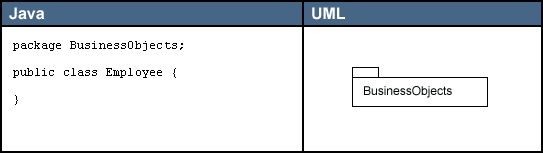

包是一种常规用途的组合机制。UML中的一个包直接对应于Java中的一个包。在Java中，一个包可能含有其他包、类或者同时含有这两者。进行建模时，你通常拥有逻辑性的包，它主要用于对你的模型进行组织。你还会拥有物理性的包，它直接转换成系统中的Java包。每个包的名称对这个包进行了惟一性的标识。

3. 接口（Interface）

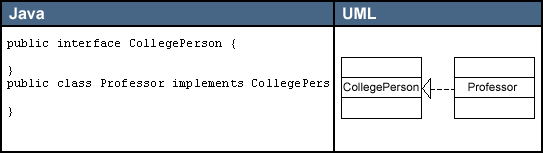

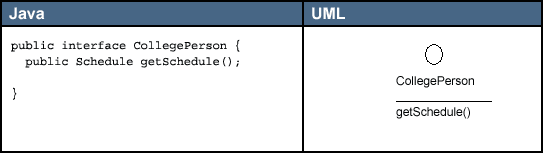

接口是一系列操作的集合，它指定了一个类所提供的服务。它直接对应于Java中的一个接口类型。接口既可用下面的那个图标来表示（上面一个圆圈符号，圆圈符号下面是接口名，中间是直线，直线下面是方法名），也可由附加了<<interface>>的一个标准类来表示。通常，根据接口在类图上的样子，就能知道与其他类的关系。

关　系：

1. 依赖（Dependency）

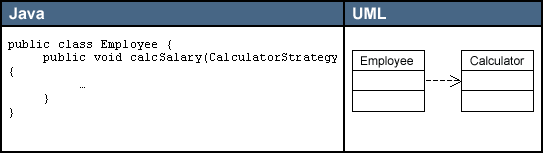

实体之间一个“使用”关系暗示一个实体的规范发生变化后，可能影响依赖于它的其他实例。更具体地说，它可转换为对不在实例作用域内的一个类或对象的任何类型的引用。其中包括一个局部变量，对通过方法调用而获得的一个对象的引用（如下例所示），或者对一个类的静态方法的引用（同时不存在那个类的一个实例）。也可利用“依赖”来表示包和包之间的关系。由于包中含有类，所以你可根据那些包中的各个类之间的关系，表示出包和包的关系。

2. 关联（Association）

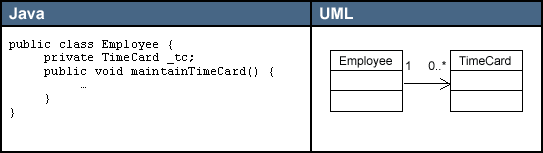

实体之间的一个结构化关系表明对象是相互连接的。箭头是可选的，它用于指定导航能力。如果没有箭头，暗示是一种双向的导航能力。在Java中，关联转换为一个实例作用域的变量，就像图E的“Java”区域所展示的代码那样。可为一个关联附加其他修饰符。多重性（Multiplicity）修饰符暗示着实例之间的关系。在示范代码中，Employee可以有0个或更多的TimeCard对象。但是，每个TimeCard只从属于单独一个Employee。
