Android Jetpack-Navigation（一）

1. 简介

Navigation是一个可简化Android导航的库和插件。

Navigation是用来管理Fragment的切换，并且可以通过可视化的方式，看见App的交互流程。

2. 优点

处理Fragment的切换
默认情况下正确处理Fragment的前进和后退
为过渡和动画提供标准化的资源
实现和处理深层连接
可以绑定 Toolbar，BottomNavigationView和ActionBar
ViewModel支持

3. 准备

AndroidStudio 3.2或更高

4. Navigation三要素

名词	解释
NavigationGraph	这是一个新的资源文件，用户在可视化界面可以看出它能够到达的Destination（用户能够到达的屏幕界面），以及流程关系
NavHostFragment	当前fragment的容器
NavController	导航的控制者

5. 使用

1. 添加依赖

implementation group: 'androidx.navigation', name: 'navigation-fragment', version: '2.2.0'
implementation group: 'androidx.navigation', name: 'navigation-ui', version: '2.2.0'

2. 创建NavigationGraph

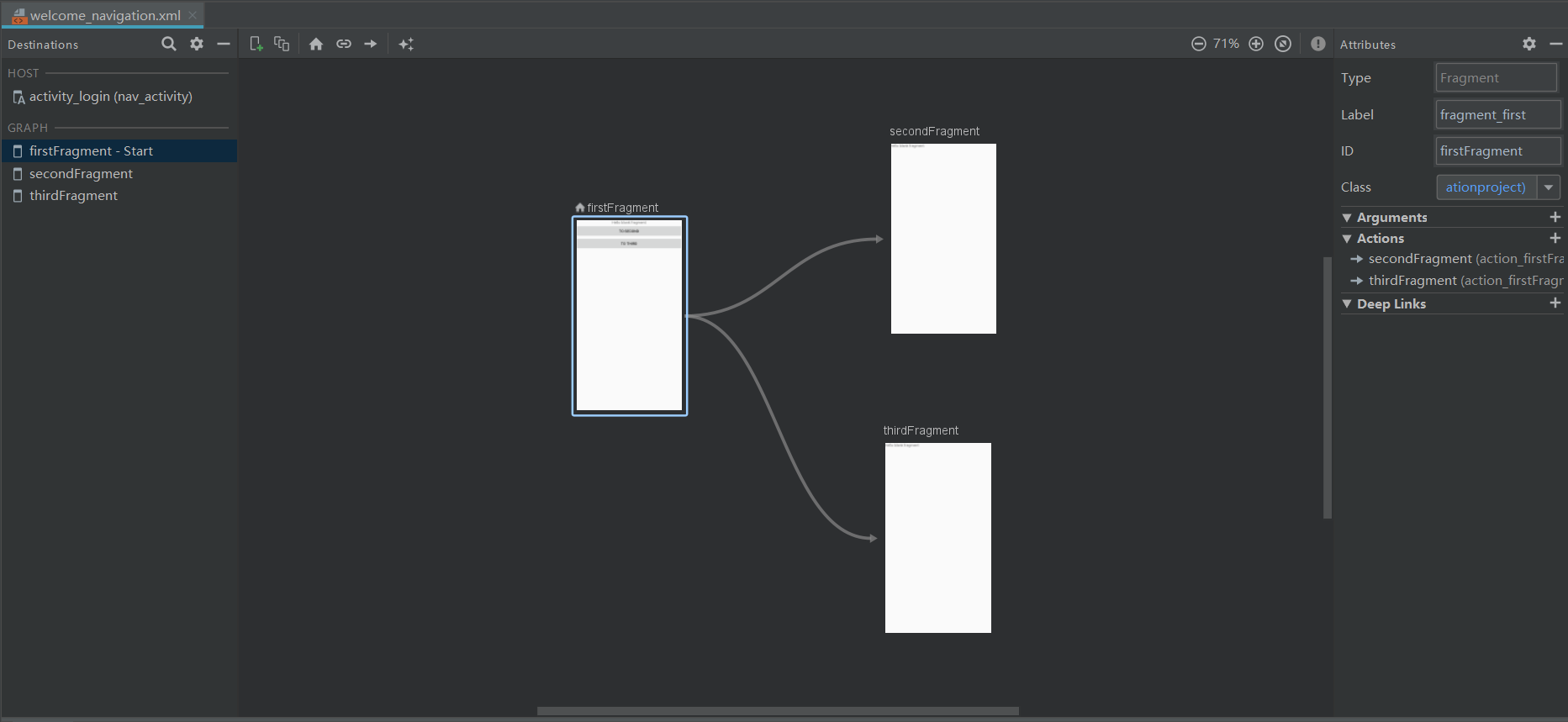

在res目录下创建新的文件夹navigation，右键点击创建New Navigation resource file。

在这里插入图片描述

Destinations：

HOST：即上表中的NavHostFragment，也就是fragment的容器

GRAPH：就是f当前容器中的fragment

app:startDestination默认的起始位置

android:name:fragment的完整包名

tools:layout:fragment的布局文件

action

android:id:在fragment的跳转中会引用到此id

android:destination：目的地，代表这个动作是从此fragment跳转到destination所代表的fragment

android:popUpTo:这个代表着，出栈直到popUpTo所指定的fragment

3. 建立NavHostFragment

即第二步中的HOST，也就是当前fragment的容器

<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".LoginActivity">

    <fragment
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:id="@+id/nav_activity"
        app:navGraph = "@navigation/welcome_navigation"
        app:defaultNavHost = "true"
        android:name="androidx.navigation.fragment.NavHostFragment"
        />


</androidx.constraintlayout.widget.ConstraintLayout>

属性	解释
android:name	值必须是androidx.navigation.fragment.NavHostFragment
android:navGraph	存放的是第二步建好的导航资源文件，也就是确定了NavigationGraph
app:defaultNavHost=“true”	与系统的返回按钮相关联

6. 处理跳转

跳转通过NavController对象，它有三种获取方法：

NavHostFragment.findNavController(Fragment);
Navigation.findController(Activity,@IdRes int viewId);
Navigation.findController(View);

调用NavController的navigate方法执行跳转，navigate的参数可以是一个destination（这里就是fragment在导航图nav_graph中的id），也可以是action的id

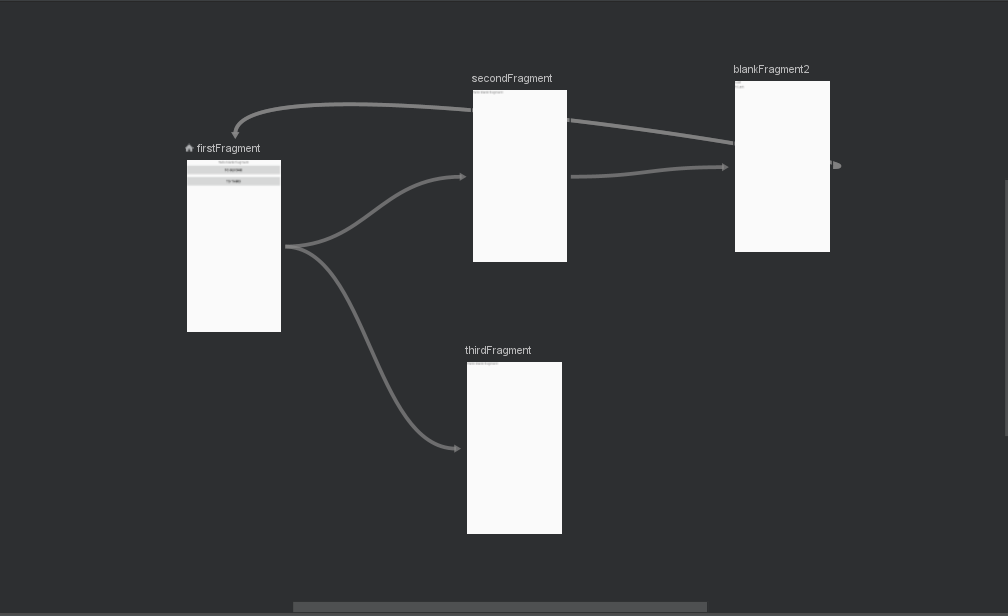

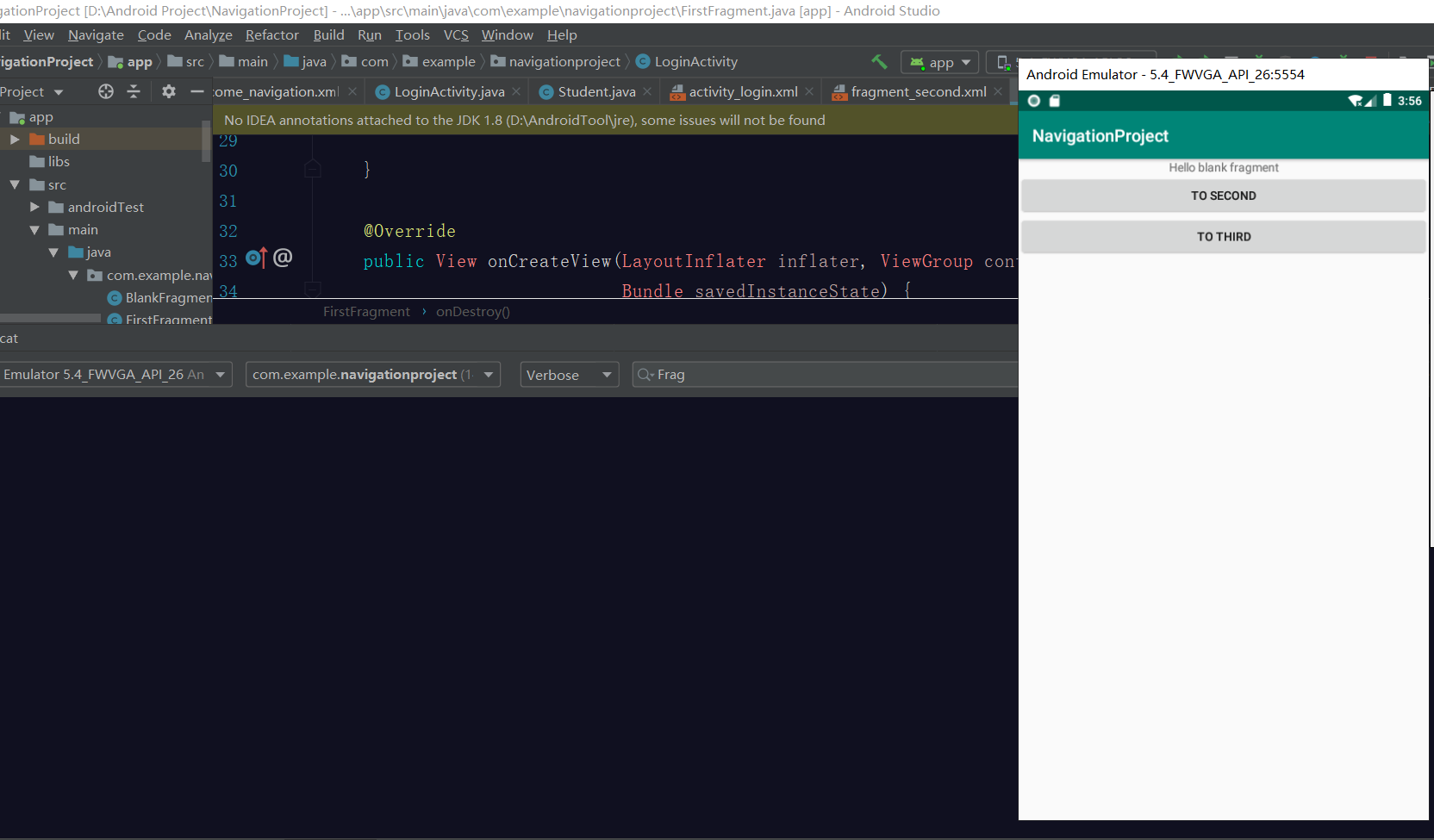

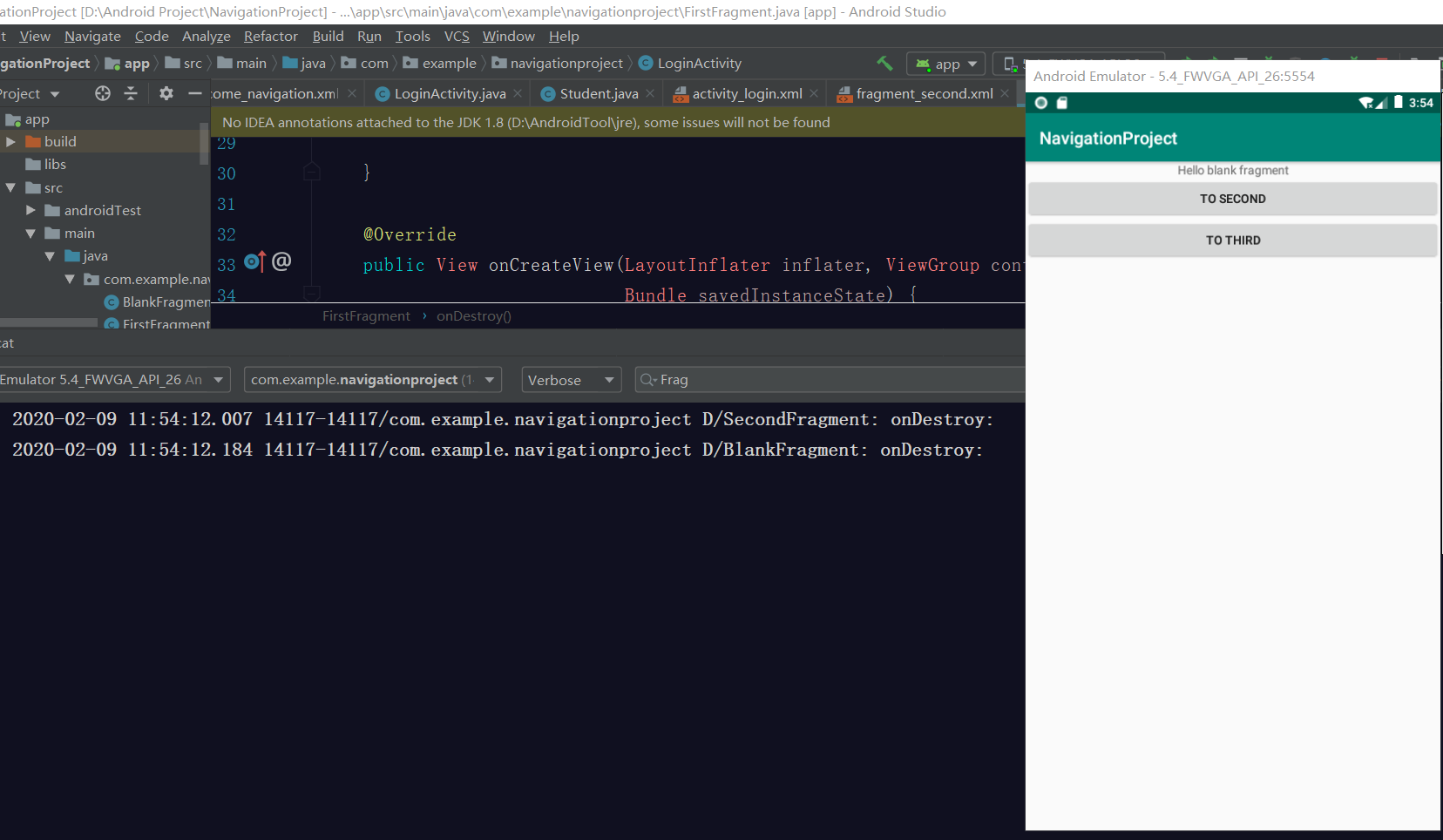

7. 演示

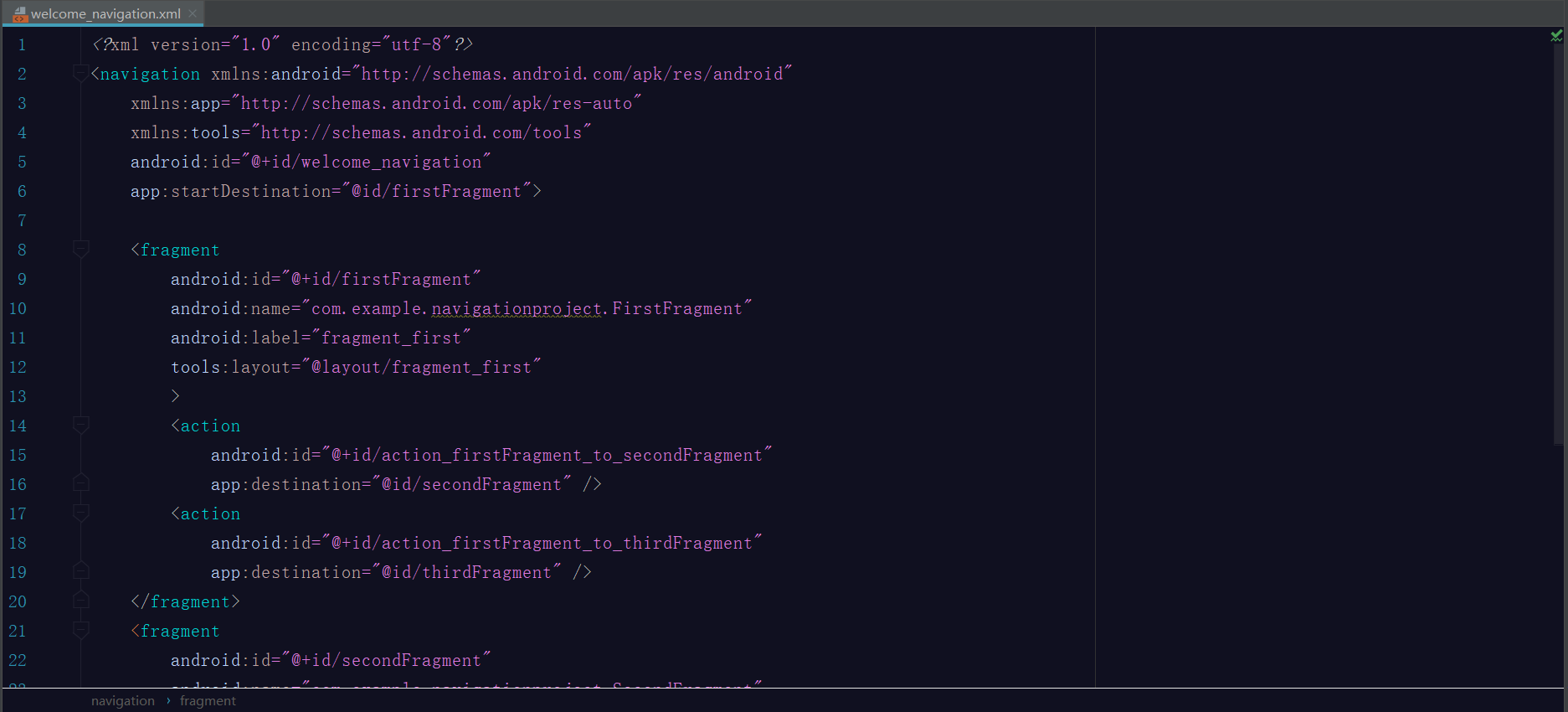

welcome_navigation.xml

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/welcome_navigation"
    app:startDestination="@id/firstFragment">

    <fragment
        android:id="@+id/firstFragment"
        android:name="com.example.navigationproject.FirstFragment"
        android:label="fragment_first"
        tools:layout="@layout/fragment_first"
        >
        <action
            android:id="@+id/action_firstFragment_to_secondFragment"
            app:destination="@id/secondFragment"
            app:enterAnim="@anim/fragment_close_enter"
            app:exitAnim="@anim/fragment_close_exit"
            app:popEnterAnim="@anim/nav_default_pop_enter_anim"
            app:popExitAnim="@anim/nav_default_pop_exit_anim" />
        <action
            android:id="@+id/action_firstFragment_to_thirdFragment"
            app:destination="@id/thirdFragment"
            />
    </fragment>
    <fragment
        android:id="@+id/secondFragment"
        android:name="com.example.navigationproject.SecondFragment"
        android:label="fragment_second"
        tools:layout="@layout/fragment_second" >
        <action
            android:id="@+id/action_secondFragment_to_blankFragment2"
            app:destination="@id/blankFragment2"
            app:enterAnim="@anim/fragment_close_enter"
            app:exitAnim="@anim/fragment_close_exit"
            app:popEnterAnim="@anim/nav_default_pop_enter_anim"
            app:popExitAnim="@anim/nav_default_pop_exit_anim" />
    </fragment>
    <fragment
        android:id="@+id/thirdFragment"
        android:name="com.example.navigationproject.ThirdFragment"
        android:label="fragment_third"
        tools:layout="@layout/fragment_third" />
    <fragment
        android:id="@+id/blankFragment2"
        android:name="com.example.navigationproject.BlankFragment"
        android:label="fragment_blank"
        tools:layout="@layout/fragment_blank" >
        <action
            android:id="@+id/backToFirst"
            app:popUpTo="@id/firstFragment"/>
        <action
            android:id="@+id/aBackToFirst"
            app:destination="@id/firstFragment"
            app:enterAnim="@anim/fragment_close_enter"
            app:exitAnim="@anim/fragment_close_exit"
            app:popEnterAnim="@anim/nav_default_pop_enter_anim"
            app:popExitAnim="@anim/nav_default_pop_exit_anim" />
    </fragment>
</navigation>
