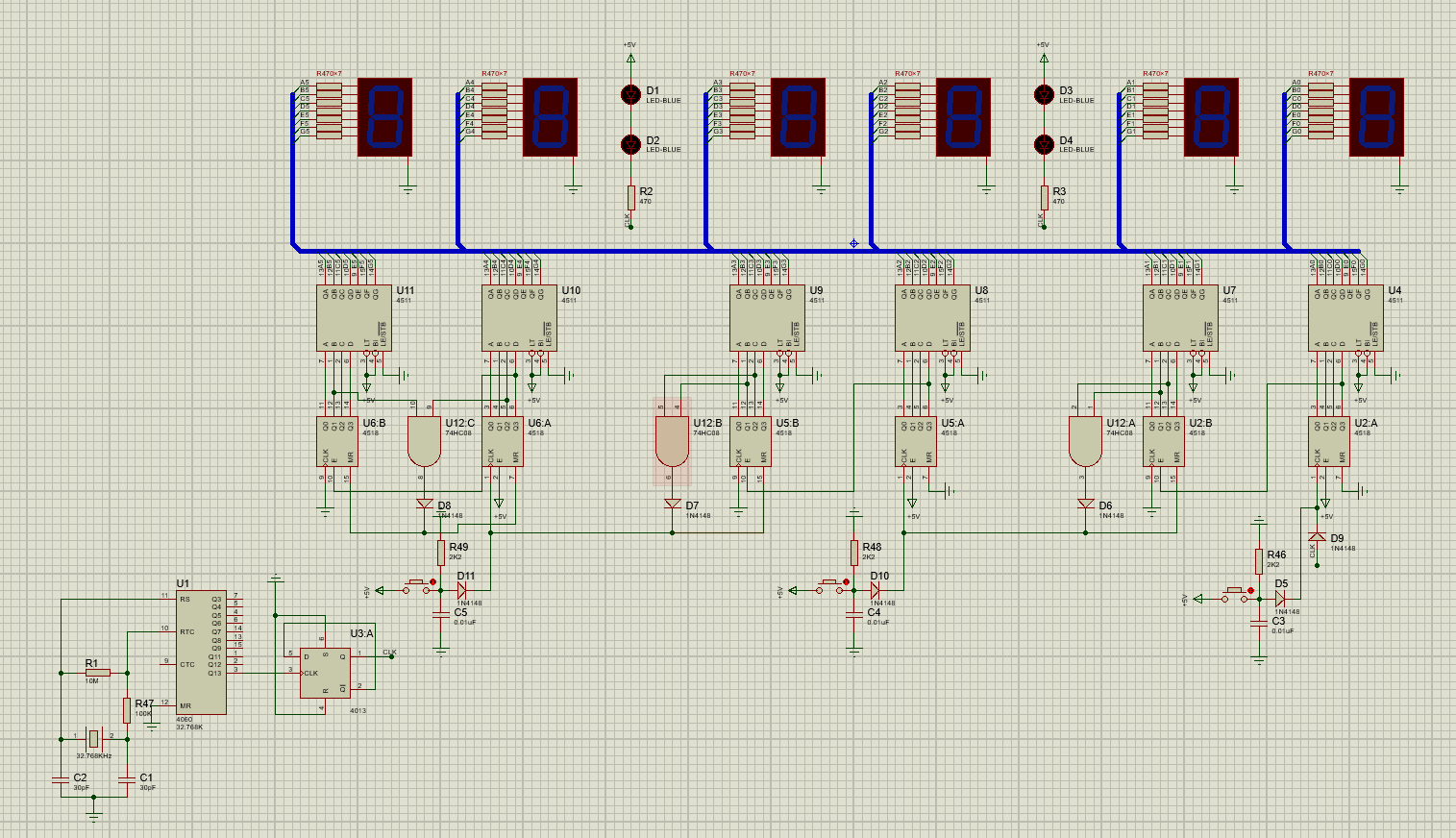

仿真部分：

仿真软件采用Proteus8.0，该软件相较于Multisim更适合于数字电路仿真。
基本思路：

使用32.768KHz晶振15分频产生1Hz脉冲，使用4060和D触发器完成15分频；
使用多片二、十进制加法计数器CD4518组合完成60进制、24进制计数器；
使用按键接入CD4511使得可以手动输入脉冲更改计数器状态；
使用七段显示译码器CD4511驱动共阴数码管显示时间；

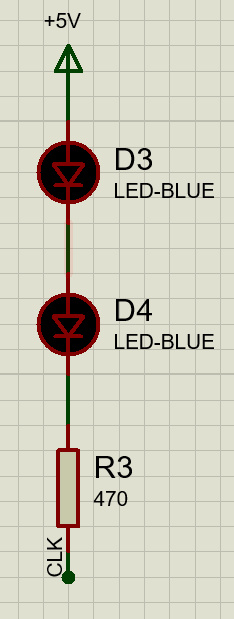

使用4个红色LED两两排布于数码管之间，闪烁频率1Hz。

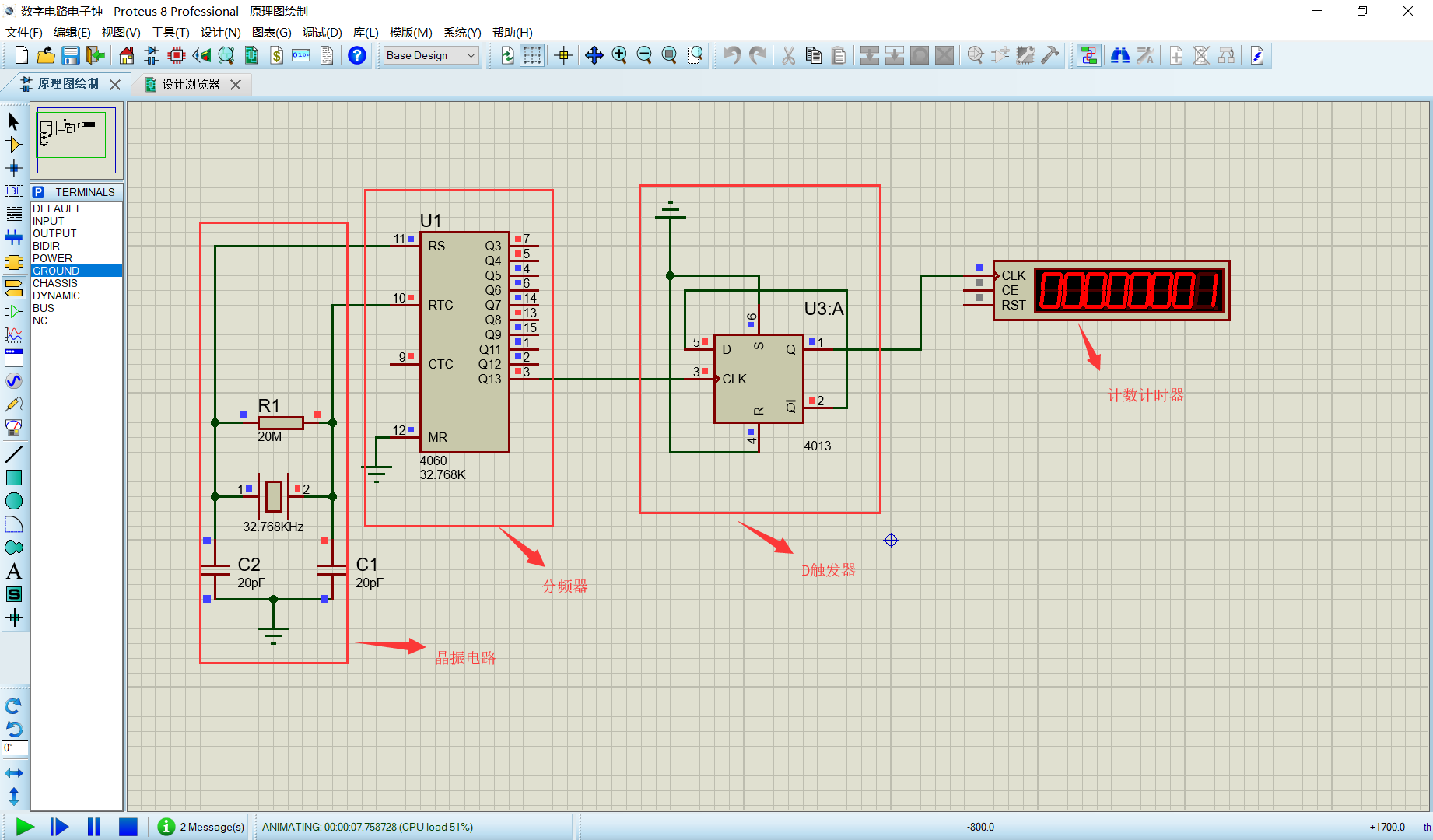

1、秒脉冲发生电路

在这里插入图片描述
仿真注意事项：

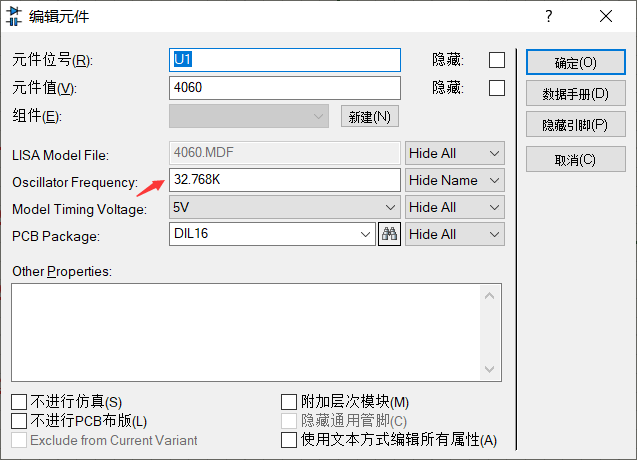

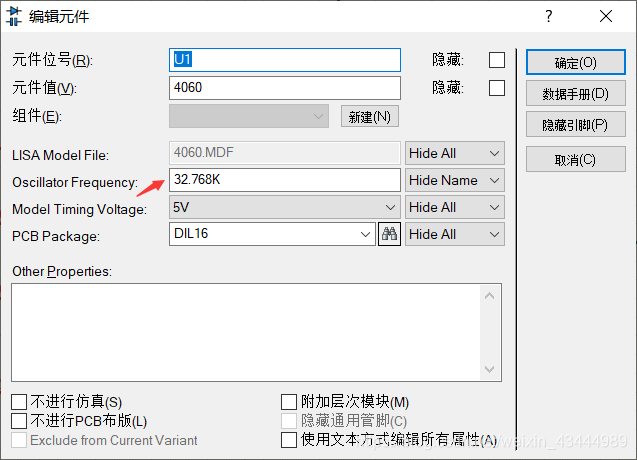

1、将4060的振荡器频率改为晶振频率。

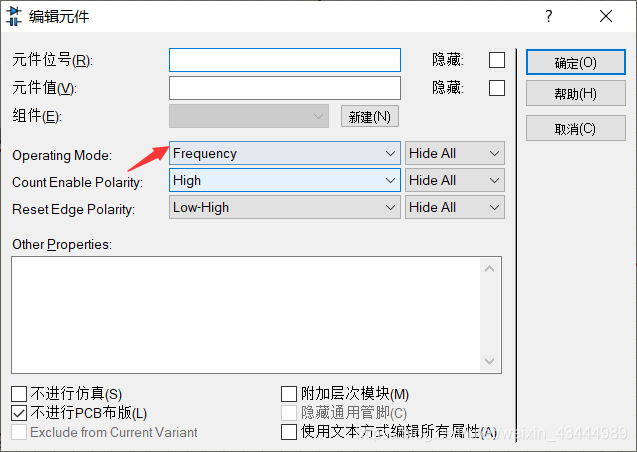

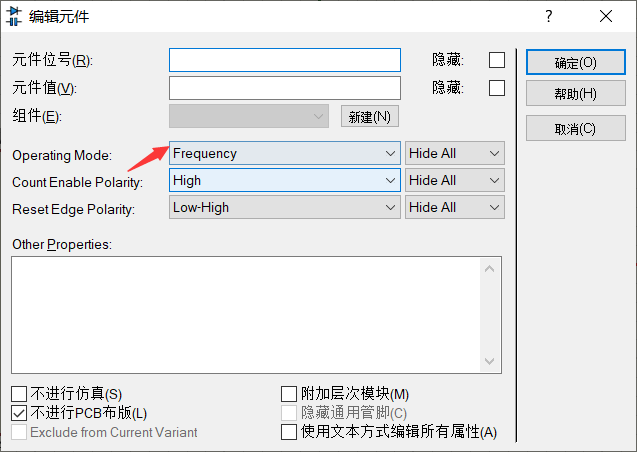

2、使用计数计时器测频率功能需要修改参数

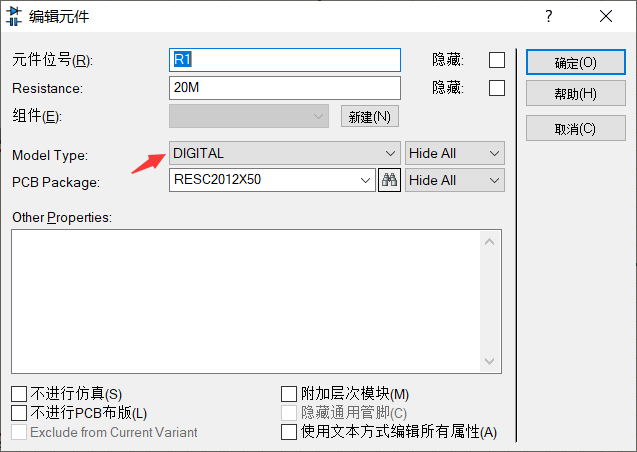

3、可以将电阻中模型类型改为数字提升仿真速率

2、60进制脉冲可手动输入电路、24进制脉冲可手动输入电路、60进制可手动重置电路

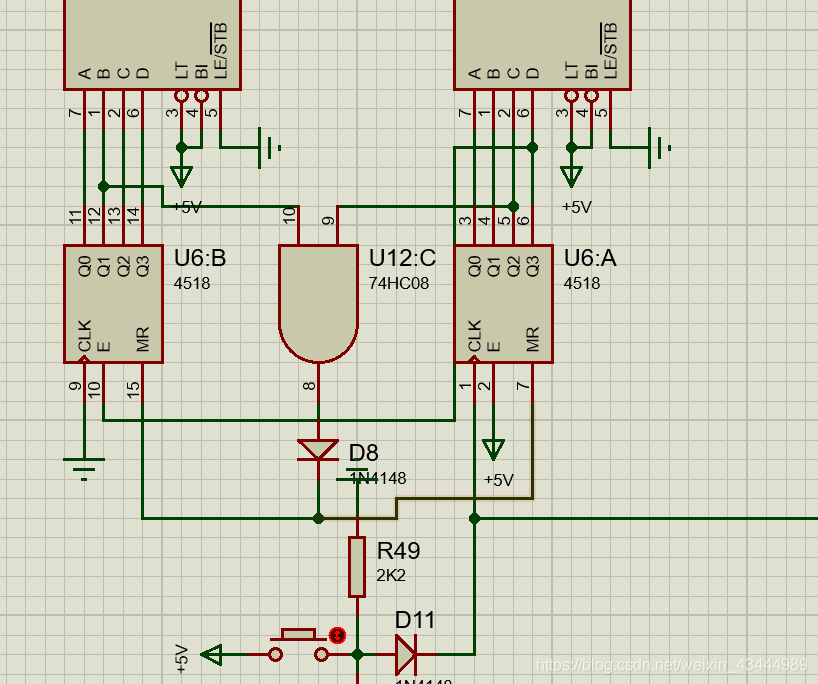

60进制实现：
由于CD4518为十进制加法计数器当计数满10时会置0，这时Q3的高电平被拉低产生下降沿，可以使用CD4518自带的下降沿计数模式（将CLK端口接地，E端口作为输入端口）。
当秒十位输出为0110时即可向分个位进位且同时重置秒十位计数器采用与逻辑门实现。
PS：上升沿计数模式：E接高电平，CLK作为输入端口。

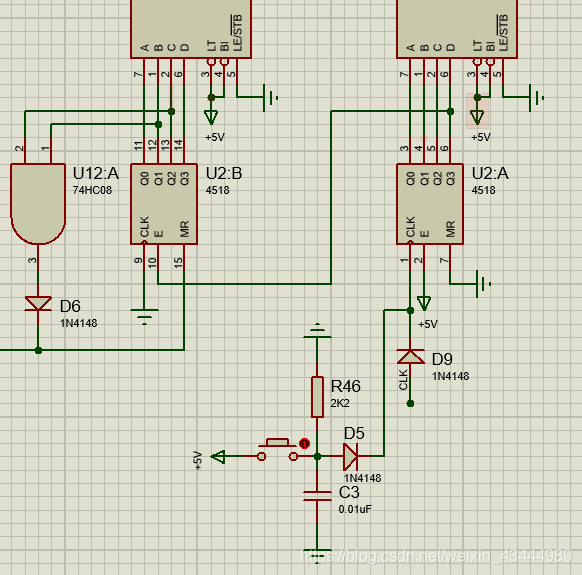

手动输入功能实现：
脉冲输入部分实测需要下拉电阻才能正常使用。
在这里插入图片描述
24进制实现：
十进制实现套路和上面的一样，当时十位输出为0010，时个位输出为0100时则同时重置两个计数器。
