Glance

一、Glance的概述

Glance是为虚拟机的创建提供镜像的服务,我们基于Openstack是构建基本的IaaS平台对外提供虚拟机,而虚拟机在创建时必须为选择需要安装的操作系统,Glance服务就是为该选择提供不同的操作系统镜像。

二、Glance的组件

  • Glance-AP
    主要用来响应各种REST请求然后通过其它模块(主要是glance-registry组件和后端存储接口)完成镜像的上传、删除、查询等操作。可以简单的再分为两部分:一层中间件,它主要是做一些对请求的解析工作(如分析出版本号), 另外一部分提供实际的服务(如与镜像上传下载的后端存储接口交互)。默认绑定端口是9292
  • Glance-Registry
    镜像注册服务用于提供镜像元数据的REST接口。主要工作是存储或者获取镜像的元数据,与MySQL数据库进行交互。也可以简单的再细分为两部分,API和具体的Server。元数据是指镜像相关的一些信息(如id,size, status,location,checksum,min_disk,min_ram,owner等)真正的镜像数据保存在实际所使用的后端存储里(如Swift,S3,Filesystem等)。默认绑定的端口是9191。
  • Image Store
    严格来说Image Store不属于Glance的组件,这里把它单独分出来只是为了方便理解,它只是一个接口层,提供镜像存储和查询的接口。具体的实现则需要外部存储(Swift,S3)的支持。

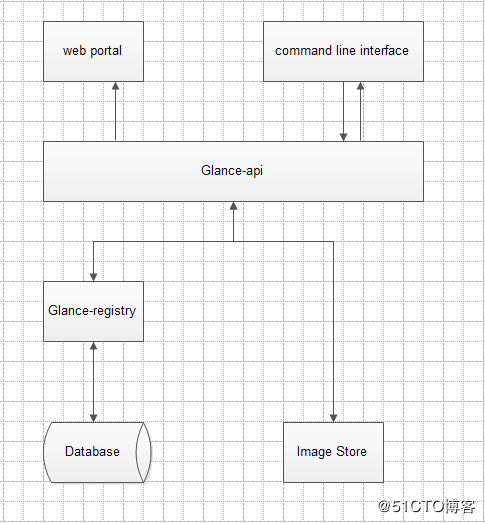

三、Glance的工作流程

Glance需要配置的服务:glance-api、glance-registry
Glance-api:接受云系统镜像的创建、删除、读取请求
Glance-registry:云系统镜像注册服务
在这里插入图片描述

①Glance-api接收REST API的请求,类似nova-api
②Glance-api在功能上与nova-api十分类似,都是接收REST API请求,然后通过其他模块(glance-registry及Image Store)来完成诸如镜像的查找、‘获取、上传、删除等操作,api默认的监听端口为9292
③Glance-registry用于与MySQL数据库交互,用于存储或获取镜像的元数据(metadata);提供镜像元数据相关的REST接口,通过glance-registry,可以向数据库写入或获取镜像的各种数据,glance-registry的监听端口为9191。glance的数据库中有两张表,一张是image表,另一张是imgage propetry表。image表保存了镜像的格式、大小等信息;而image propetry表则主要保存镜像的定制化信息。可以通过:mysql -h 192.168.56.11 -uglance -pglance -e "use glance;show tables;"查看表信息
④image store是一个存储的接口层,通过这个接口,glance可以获取镜像,image store支持有Amazon的S3,OpenStack本身的swift,还有诸如ceph,GlusterFS等分布式存储。Image Store仅仅是一个接口处,具体的实现需要外部的存储支持。

总结:
glance-api 是系统后台运行的服务进程。
对外提供 REST API,响应 image 查询、获取和存储的调用。

glance-api 不会真正处理请求。
如果是与 image metadata(元数据)相关的操作,glance-api 会把请求转发给 glance-registry;
如果是与 image 自身存取相关的操作,glance-api 会把请求转发给该 image 的 store 。

四、Glance安装配置(此处将glance服务配置在控制节点上)

(1)创建“glance”服务实体

[root@linux-node1 ~]# openstack service create --name glance \
>   --description "OpenStack Image" image

(2)创建镜像服务的 API 端点:

[root@linux-node1 ~]# openstack endpoint create --region RegionOne   image public http://192.168.56.11:9292
[root@linux-node1 ~]# openstack endpoint create --region RegionOne   image internal http://192.168.56.11:9292
[root@linux-node1 ~]# openstack endpoint create --region RegionOne   image admin http://192.168.56.11:9292

(3)编辑文件 /etc/glance/glance-api.conf 并完成如下动作:

在 [database] 部分,配置数据库访问:

[database]
...
connection = mysql+pymysql://glance:glance@192.168.56.11/glance
同步修改/etc/glance/glance-registry.conf

在 [database] 部分,配置数据库访问:

[database]
...
connection = mysql+pymysql://glance:glance@192.168.56.11/glance

(4)同步镜像服务数据库并查看创建是否成功(此处有WARNING可以忽略):

[root@linux-node1 ~]# su -s /bin/sh -c "glance-manage db_sync" glance
Option "verbose" from group "DEFAULT" is deprecated for removal.  Its value may be silently ignored in the future.
/usr/lib/python2.7/site-packages/oslo_db/sqlalchemy/enginefacade.py:1171: OsloDBDeprecationWarning: EngineFacade is deprecated; please use oslo_db.sqlalchemy.enginefacade
  expire_on_commit=expire_on_commit, _conf=conf)
/usr/lib/python2.7/site-packages/pymysql/cursors.py:166: Warning: (1831, u"Duplicate index 'ix_image_properties_image_id_name' defined on the table 'glance.image_properties'. This is deprecated and will be disallowed in a future release.")
  result = self._query(query)

[root@linux-node1 ~]# mysql -h 192.168.56.11 -uglance -pglance -e "use glance;show tables;"

(5)编辑文件 /etc/glance/glance-api.conf 并完成如下动作:

在 [keystone_authtoken] 和 [paste_deploy] 部分,配置认证服务访问:

[keystone_authtoken]
...
auth_uri = http://192.168.56.11:5000
auth_url = http://192.168.56.11:35357
memcached_servers = 192.168.56.11:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = glance
password = glance

[paste_deploy]
...
flavor = keystone

同步修改/etc/glance/glance-registry.conf

在 [keystone_authtoken] 和 [paste_deploy] 部分,配置认证服务访问:

[keystone_authtoken]
...
auth_uri = http://192.168.56.11:5000
auth_url = http://192.168.56.11:35357
memcached_servers = 192.168.56.11:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = glance
password = glance

[paste_deploy]
...
flavor = keystone

(6)编辑文件 /etc/glance/glance-api.conf 并完成如下动作:

在 [glance_store] 部分,配置本地文件系统存储和镜像文件位置:只需要打开注释

[glance_store]
...
stores = file,http
default_store = file
filesystem_store_datadir = /var/lib/glance/images/

到此,glance-api和glance-registry都已经配置完毕
查看glance-api和registry的所有配置

[root@linux-node1 ~]# grep "^[a-z]" /etc/glance/glance-api.conf
connection =  mysql+pymysql://glance:glance@192.168.56.11/glance
stores = file,http                                                     \# 配置本地文件系统和镜像存储位置
default_store = file                                                 \#默认存储文件类型
filesystem_store_datadir = /var/lib/glance/images   \#默认镜像存储位置
auth_uri = http://192.168.56.11:5000
auth_url = http://192.168.56.11:35357
memcached_servers = 192.168.56.11:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = glance
password = glance
flavor = keystone      \#配置认证服务访问

[root@linux-node1 ~]# grep "^[a-z]" /etc/glance/glance-registry.conf
connection = mysql+pymysql://glance:glance@192.168.56.11/glance
auth_uri = http://192.168.56.11:5000
auth_url = http://192.168.56.11:35357
memcached_servers = 192.168.56.11:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = glance
password = glance
flavor = keystone

(7)完成安装和配置,启动glance服务

[root@linux-node1 ~]# systemctl enable openstack-glance-api.service   openstack-glance-registry.service
[root@linux-node1 ~]# systemctl start openstack-glance-api.service   openstack-glance-registry.service

(8)验证操作
①获得 admin 凭证来获取只有管理员能执行的命令的访问权限:

[root@linux-node1 ~]# source admin-openstack

②下载源镜像

[root@linux-node1 ~]# wget http://download.cirros-cloud.net/0.3.4/cirros-0.3.4-x86_64-disk.img

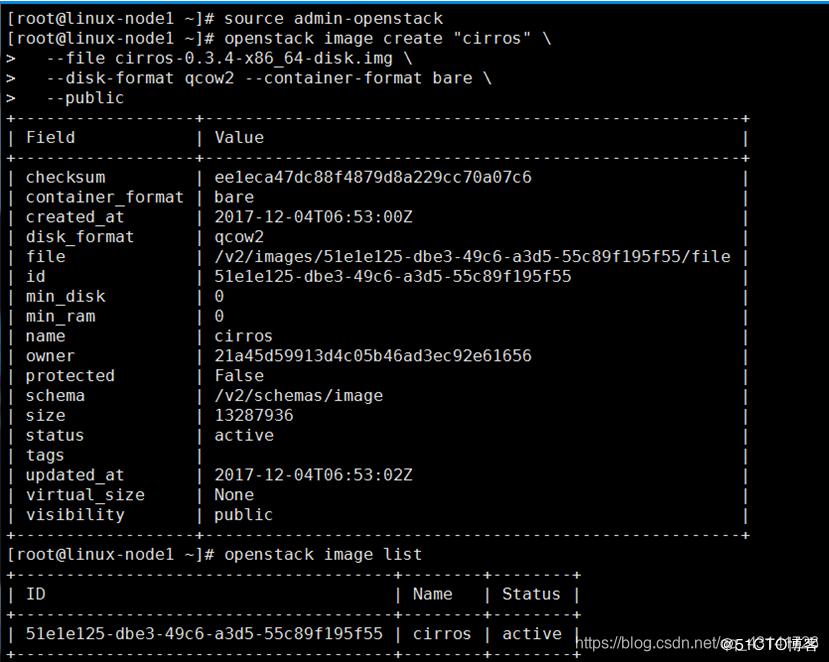

③使用 QCOW2 磁盘格式, bare 容器格式上传镜像到镜像服务并设置公共可见,这样所有的项目都可以访问它:
注: 把镜像放到任意目录下,执行以下命令,进入那个目录,否则要加绝对路径

[root@linux-node1 ~]# openstack image create "cirros"   --file cirros-0.3.4-x86_64-disk.img   --disk-format qcow2 --container-format bare   --public

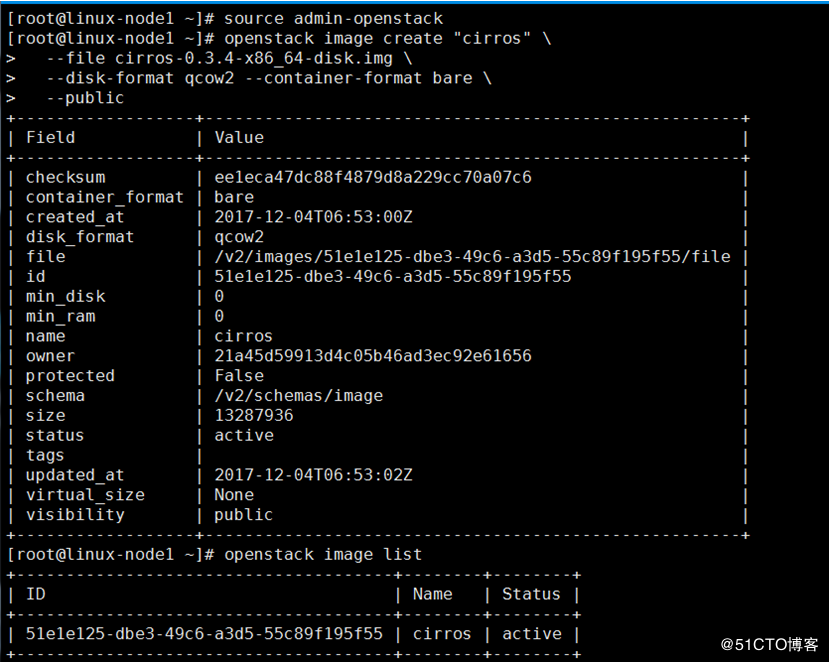

检查上传结果:

[root@linux-node1 ~]# openstack image list

在这里插入图片描述

五、Glance配置总结

①glance服务需要使用数据库,需要在配置文件中配置数据库连接;
②glance服务使用需要在keystone上进行注册认证,需要在配置文件中配置keystone的验证参数和方式,以及token的存储指定在memcache服务器上;
③glance服务的镜像需要配置存储的类型以及路径。
