关于51单片机字符串 EEPROM存储与读取的问题

由 瘦欲@ 提交于 2020-02-09 01:37:53

#关于51单片机字符串 EEPROM存储与读取的问题#
题目如下
<新手小白>
通过串口助手控制 LCD 显示屏，通过 LCD1602 显示并保存在 EEPROM 中，实现 数据的掉电保存(例 如：串口向单片机发送一串英文字符，该字符在 LCD 上显示出 来，若按下 k1 则实现数据的保存，按下 k2 实 现读取上次保存的数据，显示在 1602 上)

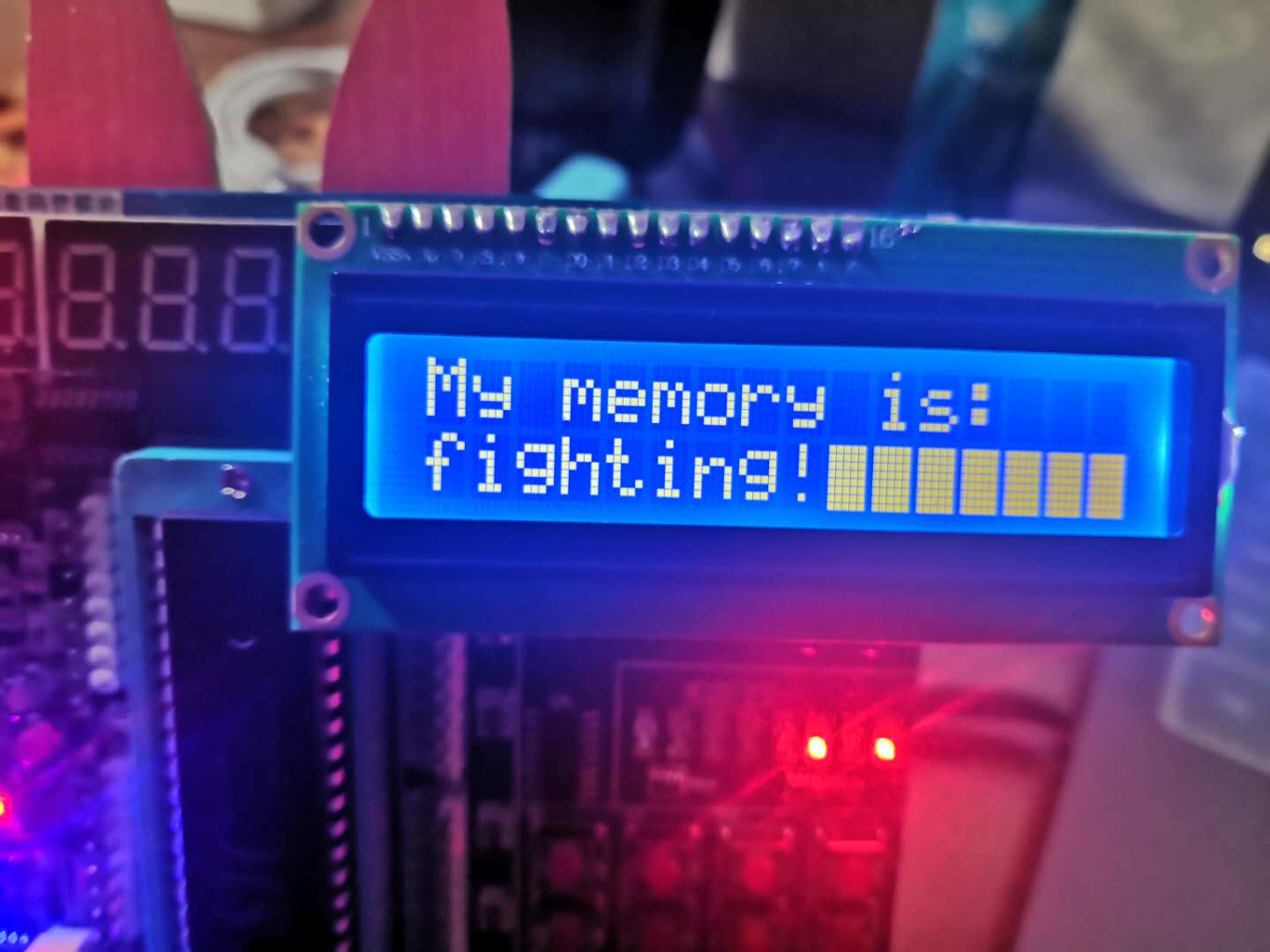

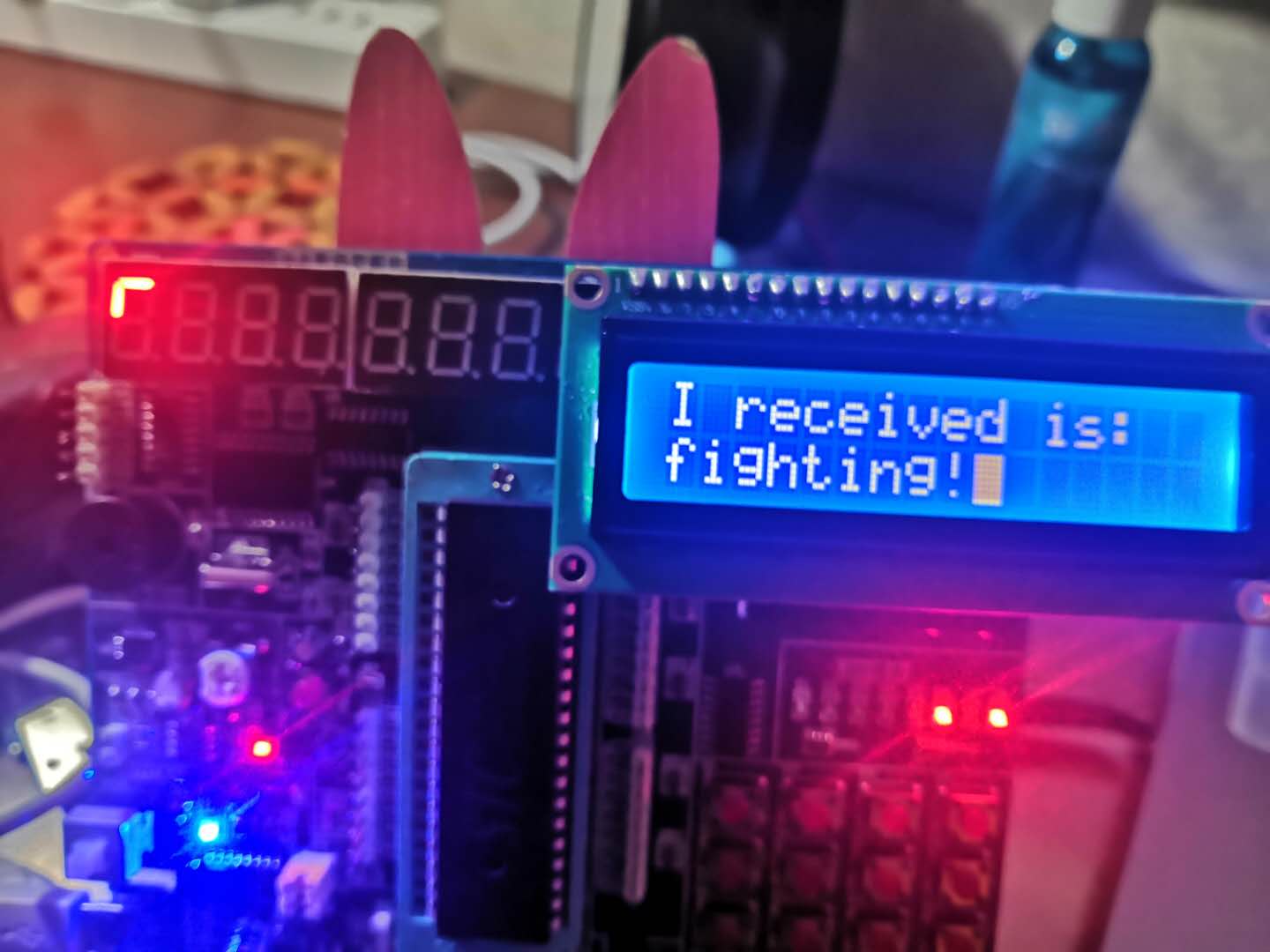

效果如下
在这里插入图片描述
在这里插入图片描述

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器
#include "i2c.h"
#include <string.h>

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

sbit k1=P3^1;
sbit k2=P3^0;
sbit k3=P3^2;	 //定义按键端口
sbit LCD1602_RS=P2^6;
sbit LCD1602_RW=P2^5;
sbit LCD1602_E=P2^7;

u8 num=0;u8 i,flag;
u8 table[16]="I received is:  ";
u8 table1[16]="My memory is:   ";
u8 table2[16];
u8 table3[16];
u8 count,rec;
u8 dat,flag1,j;
/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}


void Lcd1602_Delay1ms(u16 c)   //误差 0us
{
    u8 a,b;
	for (; c>0; c--)
	{
		 for (b=199;b>0;b--)
		 {
		  	for(a=1;a>0;a--);
		 }
	}

}
void write_com(u8 com)
{
	 	LCD1602_E = 0;     //使能
		LCD1602_RS = 0;	   //选择发送命令
		LCD1602_RW = 0;	   //选择写入

		P0= com;     //放入命令
		Lcd1602_Delay1ms(1);		//等待数据稳定

		LCD1602_E = 1;	          //写入时序
		Lcd1602_Delay1ms(5);	  //保持时间
		LCD1602_E = 0;
}
void write_data(u16 dat)
{
	 	LCD1602_E = 1;     //使能
		LCD1602_RS = 1;	   //选择发送命令
		LCD1602_RW = 0;	   //选择写入

		P0=dat;     //放入命令
		Lcd1602_Delay1ms(1);		//等待数据稳定

		LCD1602_E = 1;	          //写入时序
		Lcd1602_Delay1ms(5);	  //保持时间
		LCD1602_E = 0;
}

 void Init()
{

	write_com(0x38);
	write_com(0x0f);
	write_com(0x06);
	write_com(0x01);  //清屏
	write_com(0x80);  //设置数据指针起点

}

/*******************************************************************************
* 函数名         :Keypros()
* 函数功能		 :按键处理函数
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/
void Keypros()
{

	if(k1==0)
	{
		delay(1000);  //消抖处理
		if(k1==0)
		{
				count=strlen(table2);	//计算要记忆的字符串的长度
				for(i=0;i<count;i++)
				{
					At24c02Write(5*i+2,table2[i]);	  //在对应的地址中放入对应的字符
					delay(1000);
				}
		}
		while(!k1);
	}

	if(k2==0)
	{
		delay(1000);  //消抖处理
		if(k2==0)
		{
				flag=0;
				write_com(0x01);
				for(i=0;i<16;i++)
				{
					 write_data(table1[i]);		//显示my memory is:
				}
				write_com(0x80+0x40); 			//换行
				for(i=0;i<16;i++)
				{
					table3[i]= At24c02Read(5*i+2);
					write_data(table3[i]);
					delay(1000);
				}
		}
		while(!k2);
	}


	if(k3==0)
	{
		delay(1000);  //消抖处理
		if(k3==0)
		{
			write_com(0x01);
		}
		while(!k3);
	}
}

void UsartInit()
{
   	SCON = 0x50;
	TMOD |= 0x20;
	PCON = 0x80;
	TH1 = 0xFD;
	TL1 = 0xFD;
	EA = 1;
	ES = 1;
	TR1 = 1;
}
void lcdDisplay()
{
	 		write_com(0x01);
				 for(i=0;i<16;i++)
			{
					write_data(table[i]);

			}

				 write_com(0x80+0x40);
				  for(i=0;i<num;i++)
				  {
				     	write_data(table2[i]);

				  }
				  num=0;
				  flag=0;
}
/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void main()
{
	Init();
	UsartInit();
	while(1)
	{
			if(flag==1)
			{
				lcdDisplay();
			}
			Keypros();
	}
}

void Usart() interrupt 4
{
	if(RI)
	{
		table2[num]=SBUF;
		RI = 0;
		//Usartdelay5ms();
		SBUF = table2[num];
		while(!TI);
		TI = 0;
		//Usartdelay5ms();
		num++;
		flag = 1;

	}
}



#include"i2c.h"

/*******************************************************************************
* 函数名         : Delay10us()
* 函数功能		   : 延时10us
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/

void Delay10us()
{
	unsigned char a,b;
	for(b=1;b>0;b--)
		for(a=2;a>0;a--);

}
/*******************************************************************************
* 函数名         : I2cStart()
* 函数功能		 : 起始信号：在SCL时钟信号在高电平期间SDA信号产生一个下降沿
* 输入           : 无
* 输出         	 : 无
* 备注           : 起始之后SDA和SCL都为0
*******************************************************************************/

void I2cStart()
{
	SDA=1;
	Delay10us();
	SCL=1;
	Delay10us();//建立时间是SDA保持时间>4.7us
	SDA=0;
	Delay10us();//保持时间是>4us
	SCL=0;
	Delay10us();
}
/*******************************************************************************
* 函数名         : I2cStop()
* 函数功能		 : 终止信号：在SCL时钟信号高电平期间SDA信号产生一个上升沿
* 输入           : 无
* 输出         	 : 无
* 备注           : 结束之后保持SDA和SCL都为1；表示总线空闲
*******************************************************************************/

void I2cStop()
{
	SDA=0;
	Delay10us();
	SCL=1;
	Delay10us();//建立时间大于4.7us
	SDA=1;
	Delay10us();
}
/*******************************************************************************
* 函数名         : I2cSendByte(unsigned char dat)
* 函数功能		 : 通过I2C发送一个字节。在SCL时钟信号高电平期间，保持发送信号SDA保持稳定
* 输入           : num
* 输出         	 : 0或1。发送成功返回1，发送失败返回0
* 备注           : 发送完一个字节SCL=0,SDA=1
*******************************************************************************/

unsigned char I2cSendByte(unsigned char dat)
{
	unsigned char a=0,b=0;//最大255，一个机器周期为1us，最大延时255us。
	for(a=0;a<8;a++)//要发送8位，从最高位开始
	{
		SDA=dat>>7;	 //起始信号之后SCL=0，所以可以直接改变SDA信号
		dat=dat<<1;
		Delay10us();
		SCL=1;
		Delay10us();//建立时间>4.7us
		SCL=0;
		Delay10us();//时间大于4us
	}
	SDA=1;
	Delay10us();
	SCL=1;
	while(SDA)//等待应答，也就是等待从设备把SDA拉低
	{
		b++;
		if(b>200)	 //如果超过2000us没有应答发送失败，或者为非应答，表示接收结束
		{
			SCL=0;
			Delay10us();
			return 0;
		}
	}
	SCL=0;
	Delay10us();
 	return 1;
}
/*******************************************************************************
* 函数名         : I2cReadByte()
* 函数功能		   : 使用I2c读取一个字节
* 输入           : 无
* 输出         	 : dat
* 备注           : 接收完一个字节SCL=0,SDA=1.
*******************************************************************************/

unsigned char I2cReadByte()
{
	unsigned char a=0,dat=0;
	SDA=1;			//起始和发送一个字节之后SCL都是0
	Delay10us();
	for(a=0;a<8;a++)//接收8个字节
	{
		SCL=1;
		Delay10us();
		dat<<=1;
		dat|=SDA;
		Delay10us();
		SCL=0;
		Delay10us();
	}
	return dat;
}


/*******************************************************************************
* 函数名         : void At24c02Write(unsigned char addr,unsigned char dat)
* 函数功能		   : 往24c02的一个地址写入一个数据
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/

void At24c02Write(unsigned char addr,unsigned char dat)
{
	I2cStart();
	I2cSendByte(0xa0);//发送写器件地址
	I2cSendByte(addr);//发送要写入内存地址
	I2cSendByte(dat);	//发送数据
	I2cStop();
}
/*******************************************************************************
* 函数名         : unsigned char At24c02Read(unsigned char addr)
* 函数功能		   : 读取24c02的一个地址的一个数据
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/

unsigned char At24c02Read(unsigned char addr)
{
	unsigned char num;
	I2cStart();
	I2cSendByte(0xa0); //发送写器件地址
	I2cSendByte(addr); //发送要读取的地址
	I2cStart();
	I2cSendByte(0xa1); //发送读器件地址
	num=I2cReadByte(); //读取数据
	I2cStop();
	return num;
}
