AD基础之绘制原理图元件符号

家住魔仙堡 提交于 2020-02-07 04:55:32

元件符号是元件在原理图上的表现形式。
组成:

  • 管脚(包括管脚序号和管脚名称)
  • 元件边框
  • 元件名称
  • 元件说明

以绘制电阻元件为例:

1. 管脚放置

通过放置管脚来建立电气连接关系。
在这里插入图片描述

  • 未放下管脚时按Tab键或放置下管脚后左键双击,可对管脚属性进行编辑。
  • 通常会对管脚长度进行编辑。如200mil
  • 可以修改管脚号及管脚名称,并可按下右边眼睛进行显示或隐藏。

在这里插入图片描述

  1. 有四个点的一端为有电气属性的,是用来连接导线的。注意不要放反了
    在这里插入图片描述
  2. 旋转管脚:选中管脚,按 SPACE 键(默认变换90°)

2. 绘制元件边框

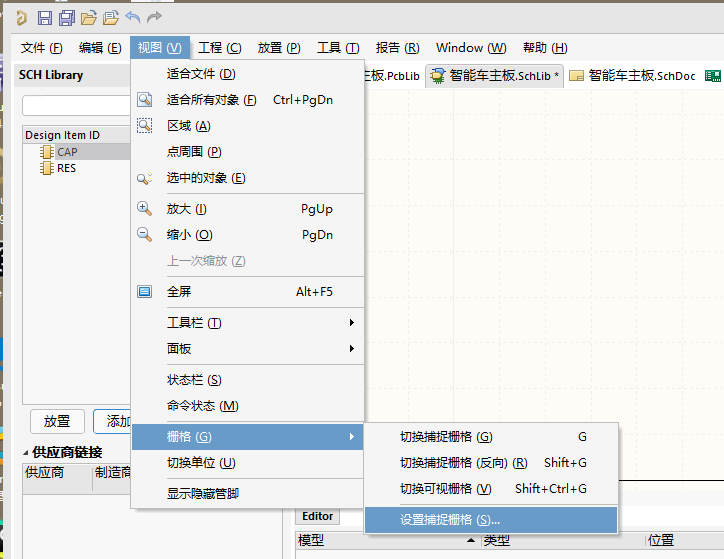

  1. 点击试图 ->栅格 ->设置捕捉栅格可以对栅格尺寸进行设置。
    放置管脚建议设置栅格尺寸为100mil.
    放置元件边框建议设置栅格10mil.

    在这里插入图片描述

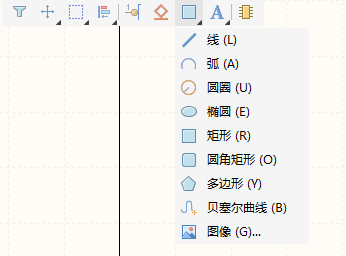

  2. 点击 放置线 图标绘制 元件边框。

在这里插入图片描述
单击右键可以选择要绘制的边框:
在这里插入图片描述
4. 绘制完成后双击作键可以改变 元件边框的 颜色及其他数学系。
在这里插入图片描述
5. 左键双击可对元件进行设置。
在这里插入图片描述
元件属性:
在这里插入图片描述
