纹波的测量点
纹波测量点要选择靠近负载的地方，例如CPU的供电管脚上的去耦电容上。如果一个电源网络同时给多个大的IC供电，这几个大的IC电源管脚都需要测试文波水平。
示波器要求
电源走线上有很多电容，寄生参数，形成了一个类似的低通滤波器，电源上包含的频率分量并不高，最多数十兆赫兹。DCDC电源的开关频率也只有几兆赫兹。如果只是想测量纹波水平，不考虑主板上的高频信号耦合到电源线上的噪声，只需要选择低带宽的示波器。示波器上都有一个带宽抑制功能，可以把示波器带宽抑制到20MHz，在测量纹波时，要打开这个功能。
仪器的垂直刻度放的越大（每一个代表的电压越小），仪器的灵敏度越高，噪声性能越好。测量时应把信号放满屏幕，获得最高的仪器分辨率。此外，还可以使用示波器的高分辨率博士High Res等。有关示波器的使用，请参考系列文章《深入了解示波器》
探头要求
关于探头，也可以选用低带宽的探头。常用的低端探头只有20MHz带宽，完全够用了。但是切记一定更要选择有X1档位的探头。因为如果使用10X探头，信号在探头先衰减10倍，进入示波器后再放大10倍。对于小信号而言，衰减10倍后，这部分信号很有可能就隐藏在底噪里面了。下面是泰克示波器的专业解释：
示波器输入的信噪比计算公式如下：
例如如果我们选择一个10mV输入，随机噪声是200uV（这个指标可以朝招示波器产品技术资料上的随机噪声，一般用Vrms表示），那么10x探头的SNR是：
1X衰减探头的SNR是：
因此1X探头能获得更好的信噪比，能得更准确的还原小信号。所以测量小信号一定要用1X探头，而且要注意1X探头的带宽。

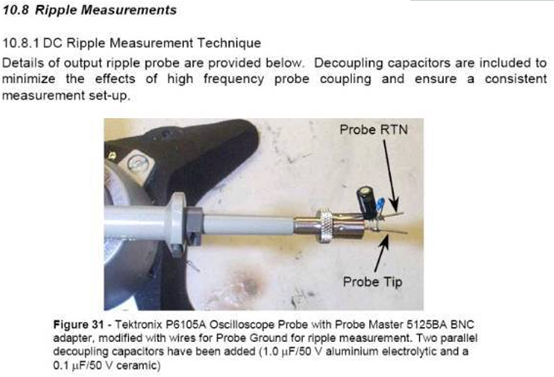

也有一些人，建议在探头的正负极之间，并联一个0.1uF的电容，用于滤除高频信号，其实这也是限制带宽的一种方法，而且限制的很低。
探头接地要求

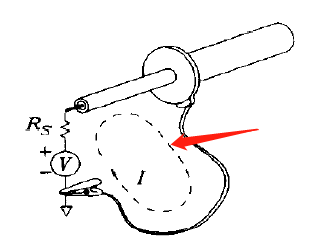

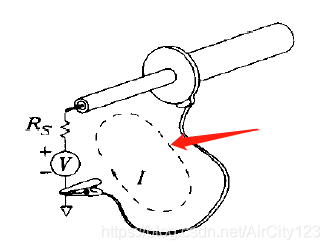

探头都有一个接地夹，它与探头正极形成的环路，如果板子上的高频信号穿过，会在示波器上形成比噪声信号还要大的电压，因此测量纹波这种小信号时，一定要保证这个环路越小越好。
可以用接地环，淘宝可以买到
专业测试方法

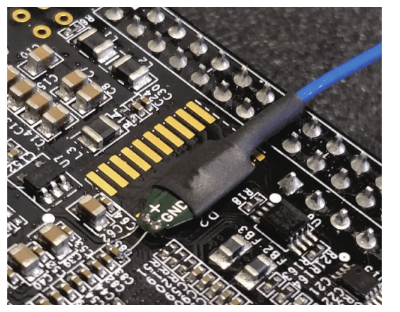

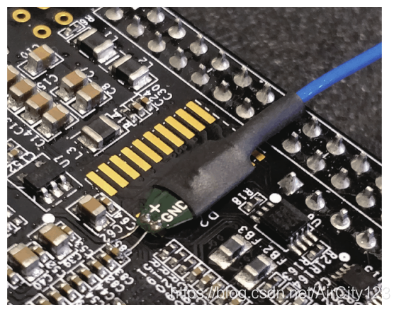

用50Ω同轴线，一头间断，焊接到负载端电容上。另一端接到示波器上，示波器设置50Ω输入，1X。
因为电源的内阻都很低，几个欧姆甚至更低，因此用示波器的50Ω作为负载已经足够了。
