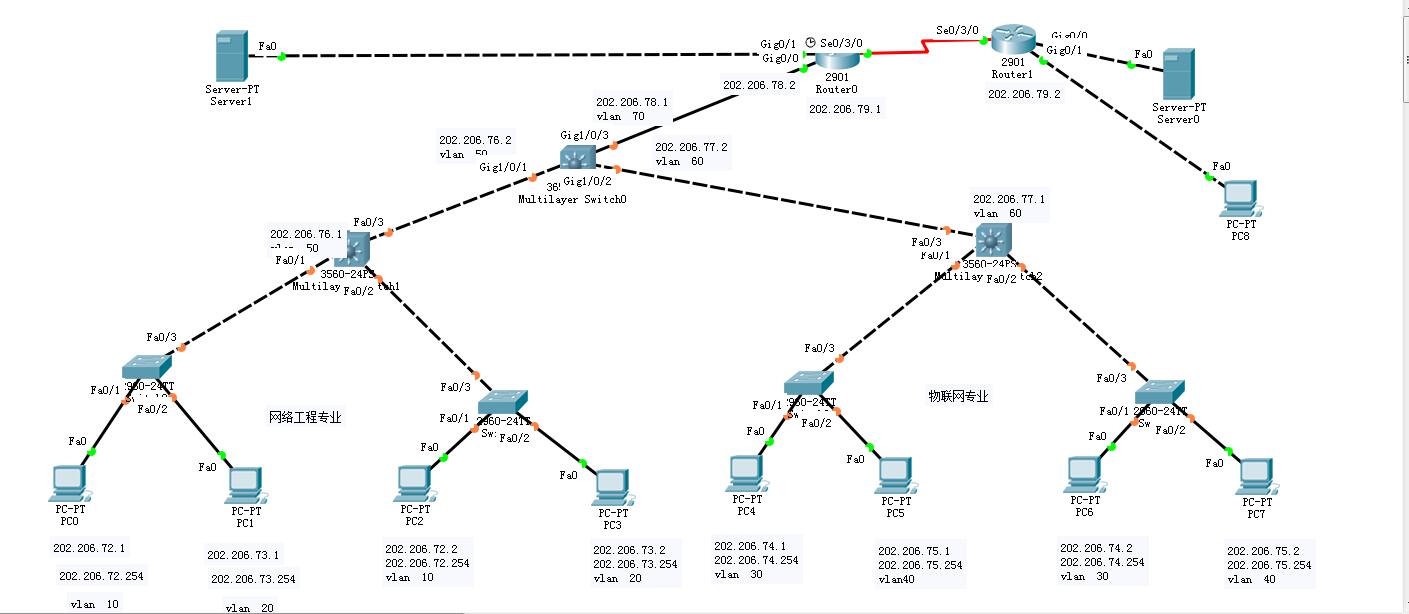

1.思考好各计算机的ip地址与网关
2.首先设置vlan将计算机划分好ip地址与网关
例如：vlan10 中某一个pc1为ip：202.206.72.1 网关：202.206.72.254
3.然后划分vlan，在二层交换机上设置，汇聚层需要交换机3560交换机
1.在二层交换机上，进入物理接口，将其与vlan绑定具体操作如下
创建vlan10 ：直接输入vlan 10
进入物理接口：interface f0/1
与vlan绑定：switchport mode access
switchport access vlan 10
2.在3560交换机汇聚层进行虚接口配置ip地址（与计算机网关相同）
创建vlan
进入vlan：interface vlan 10
进行地址绑定：ip address 202.206.72.254 255.255.255.0
3.配置trunk实现不同交换机之间的相同vlan的通信
进入物理接口：interface f0/0
三层交换机switchport trunk encapsulation dot1q //三层交换机上需先指定
启动trunk：switchport mode trunk
4.启动三层交换机的路由功能（ip routing）若不启动则只能实现vlan间通信无法实现跨vlan通信。
4.设置一个3650交换机为楼与交换机，将其与3560间的交叉线设置一个vlan50，并分别在线两端绑定地址并将其划在vlan中
1.在3560楼与交换机上创建vlan50
2.进入vlan：interface vlan 50
3.进行地址绑定：ip address 202.206.76.1 255.255.255.0
4.绑定端口：interface f0/3
与vlan绑定：switchport mode access
switchport access vlan 50
在g1/0/1 g1/0/2重复此操作（即在每个楼与交换机的连接端口进行虚接口设置）
5.将楼与交换机当作路由使用，启动其路由服务
以左侧3560楼宇交换机为例：
可以先显示所有的vlan虚接口绑定的ip：show ip route
启动路由的rip协议：router rip
将每个vlan虚接口的ip地址放入学习网络中：network 202.206.76.0
其余三个楼与交换机重复此操作，当三个交换机设置完毕后可在此show ip route
若有R开头的协议出现即为成功。
6.在与路由相连的直连端口上设置虚接口，并放入rip协议中，步骤与4类似，随后在路由器端的g0/0接口处设置ip地址，进行物理接口地址的设置，并将其放入rip中。
只是记录到出口路由前面的部分，到出口路由的时候方法可由自己定，是使用汇总路由还是默认路由。
