单相桥式半控整流电路

单相桥式半控整流电路，有续流二极管，阻感负载时的电路

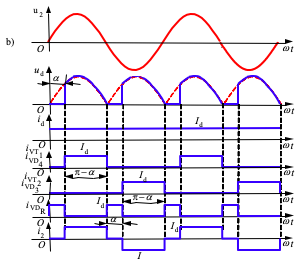

单相桥式半控整流电路，有续流二极管，阻感负载时的波形

■与全控电路在电阻负载时的工作情况相同。

■带电感负载

   ◆电路分析（先不考虑VDR ）

       ☞每一个导电回路由1个晶闸管和1个二极管构成。

       ☞在u2正半周，a处触发VT1，u2经VT1和VD4向负载供电。

       ☞u2过零变负时，因电感作用使电流连续，VT1继续导通，但因a点电位低于b点电位，电流是由VT1和VD2续流 ，ud=0。

       ☞在u2负半周，a处触发触发VT3，向VT1加反压使之关断，u2经VT3和VD2向负载供电。

       ☞u2过零变正时，VD4导通，VD2关断。VT3和VD4续流，ud又为零。

◆续流二极管VDR

    ☞若无续流二极管，则当a突然增大至180°或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形，称为失控。

    ☞有续流二极管VDR时，续流过程由VDR完成，避免了失控的现象。

    ☞续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗。



■单相桥式半控整流电路的另一种接法

单相全控桥式电路

◆相当于把图3-5(a)中的VT3和VT4换为二极管VD3和VD4，这样可以省去续流二极管VDR，续流由VD3和VD4来实现。

  ◆这种接法的两个晶闸管阴极电位不同，二者的触发电路需要隔离。
