片头
在上一篇文章中已经介绍了“单一职责原则”在单片机程序中的使用，并以“环形缓存”作为介绍切入点，因为“环形缓存”在应用中比较多，所以在介绍“开闭原则”时依然以它作为介绍切入点。
六个设计原则分别是：A、单一职责原则；B、开闭原则；C、里氏替换原则；D、最少知识原则；E、接口隔离原则；F、依赖倒置原则；G、激活原则；
以上有7个，最后一个是我加上去的，此文主要介绍第二个设计原则：开闭原则在设计STM32单片机软件的应用。
正文
定义：开闭原则表示打开拓展的大门，关闭修改的大门。
要做的“开闭原则”首要任意就是解决（确定）范围，即开闭原则的软件单位。那么在单片机软件开发中的职责单一的软件单位是什么呢？是一个函数，一个结构体，一个枚举定义，一个软件模块（XXX.c与XXX.h）。

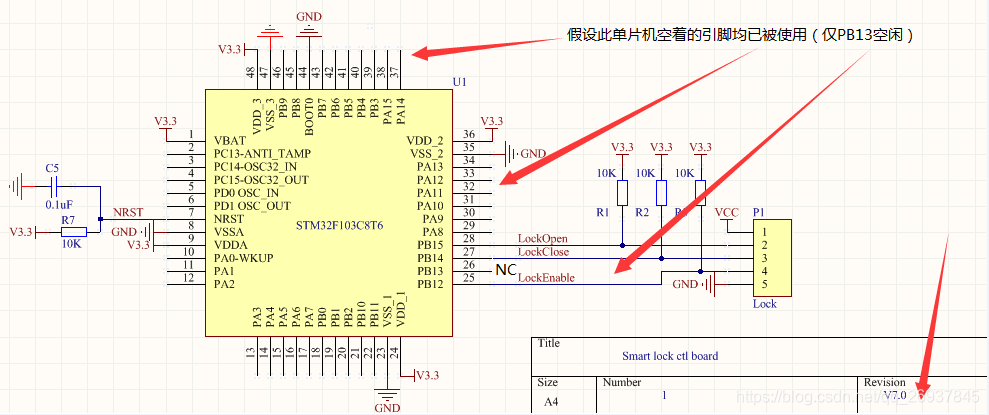

首先以一个电路图说明“开闭原则”的例子（在此假设读者具备一定原理图知识）背景假设：此图是一个智能锁的原理图，目前此图版本：V7.0。如下图所示：

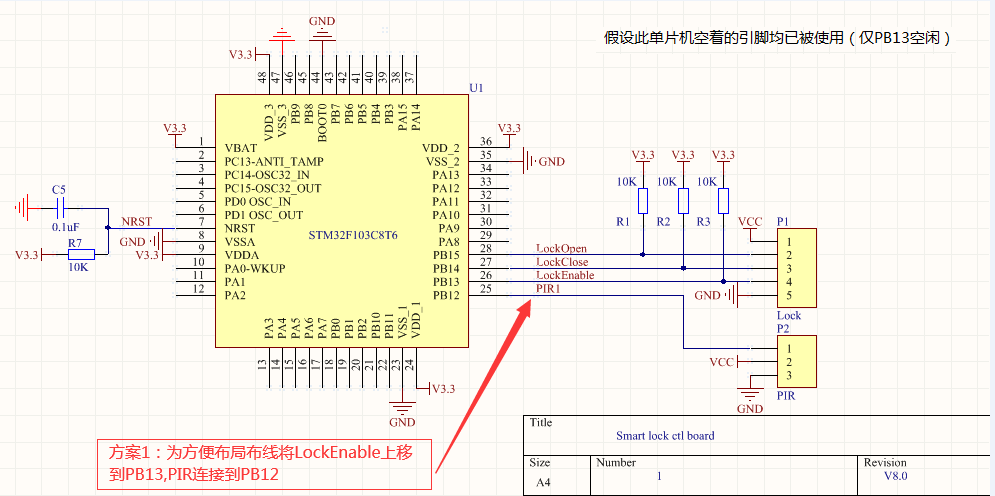

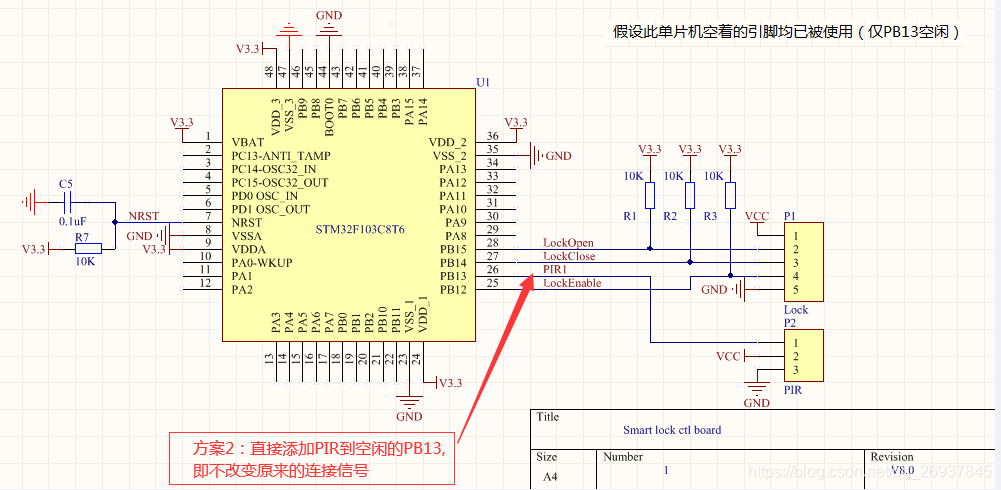

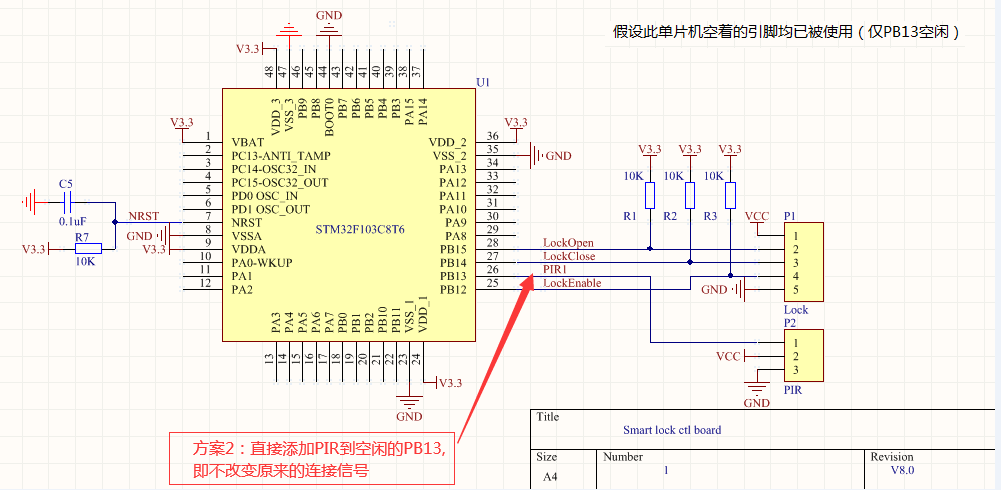

由于市场需求需要增加人体识别PIR传感器,需要对V7.0版原理图 “更新”。现在有以下两种更新方案，如下图所示：
以上两种方案，一个调整了原来的信号定义，一个不改变原来信号定义。哪个方案优哪种方案劣？从版本后看：现在到了8.0版，可见之前有很多个版本，需要考虑的情况很多。假设现在V8.0版已经是这个“智能锁”产品的第10个年头了。之前V1.0还有库存吗？假如有一批旧货需要维护，怎么办？V7.0的能替换，V8.0的能替换吗？需要用这个V8.0的产品替换10年前的产品怎么办？于是上面哪个“更新”方案优哪个劣，很容易就看出来了。方案1图一时之快（方便布局，布线---为布线方便），连V7.0的都不能兼容，更何况10年的产品。以上是“开闭原则”在电路原理图上的应用（即对拓展开放，对修改关闭）。
再次以STM32单片机编程实践中如何实现“开闭原则”，还是已“环形缓存”为例说明（需要了解“环形详细情况,请找我前面的文章《STM32单片机程序与6个设计原则之单一职责原则》”）。

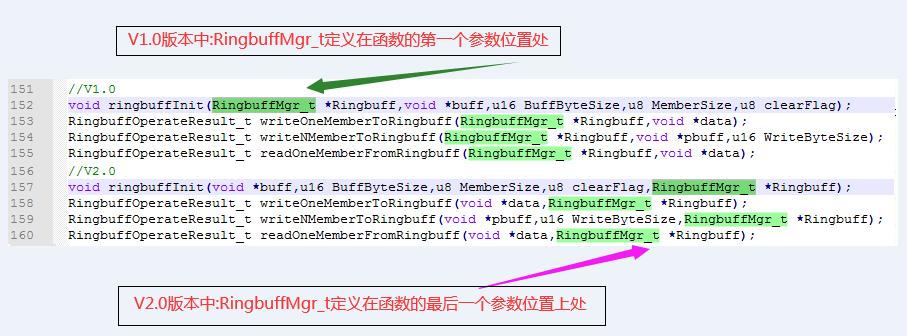

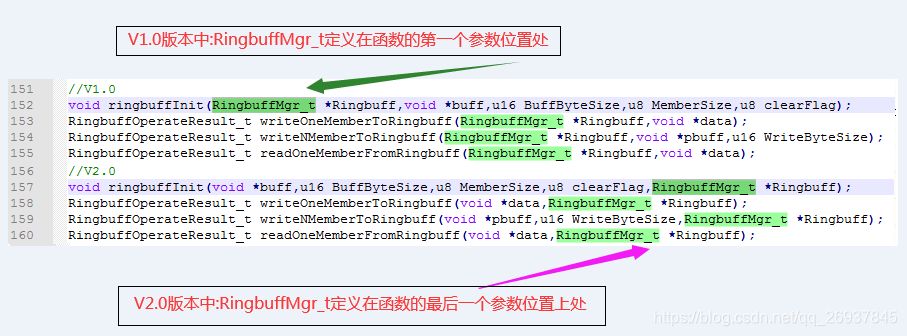

现在修改“ringBuff”中的函数参数位置如下图所示：
如上图所示，假如“小李”开发了V1.0版本的Ringbuf管理器，后面“小宋”接手维护修改如V2.0的样子，也不添加功能，也没有重大修改，仅仅因为个人原因（比如看着“RingbuffMgr_t”在第一个位置不舒服），至此V1.0到V2.0从“小宋”手里开始分道扬镳。因为引用V1.0版本Ringbuff组件的旧程序已经不容易迁移到V2.0的Ringbuff,即使不怕麻烦，也多了一个迁移过程，还有衍生出来的验证，测试过程等等。所以，从代码逻辑上说，功能完全没问题；从代码可维护，易用，延续，传承上带来很多麻烦。可见遵守“开闭原则”的重要性。

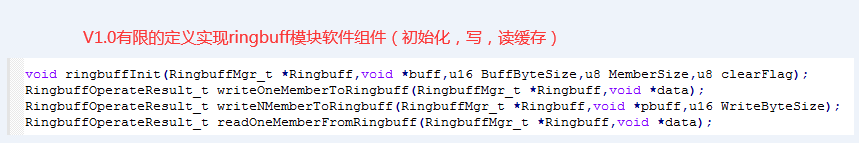

在上一篇文章中仅对Ringbuff模块实现了有限的几个函数，如下图所示：

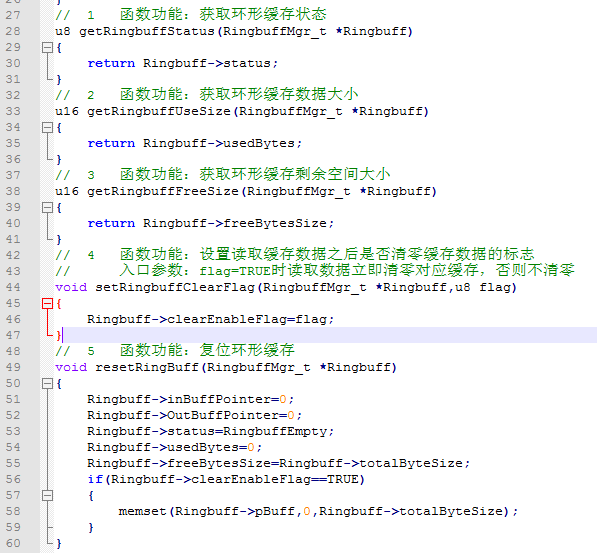

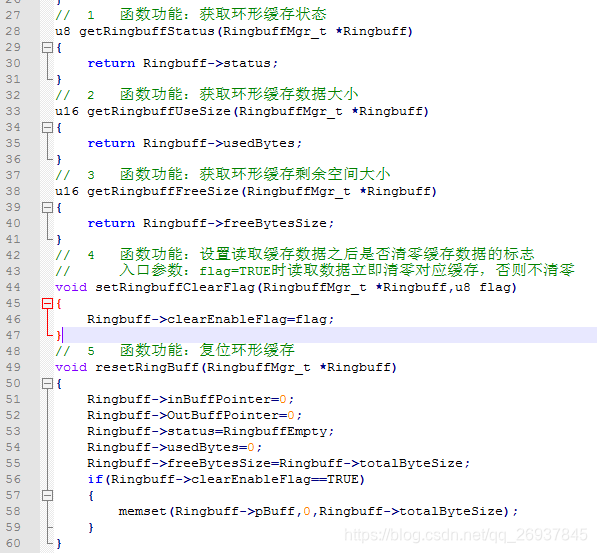

现在对这个模块进行拓展（符合“开闭原则”）添加5个环形环形的管理函数如下图所示：

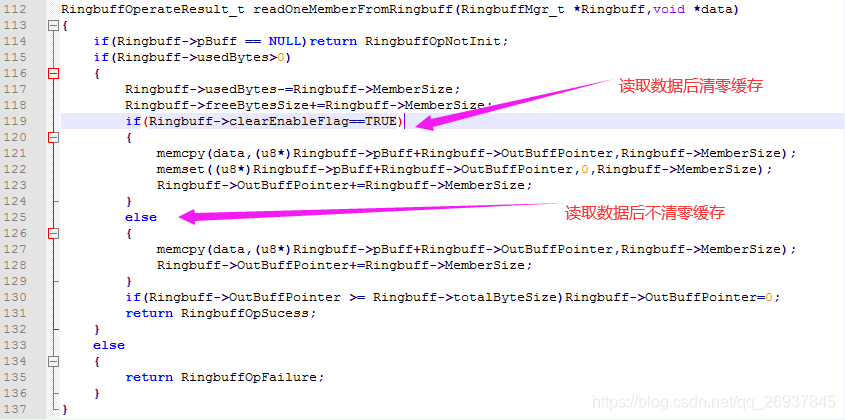

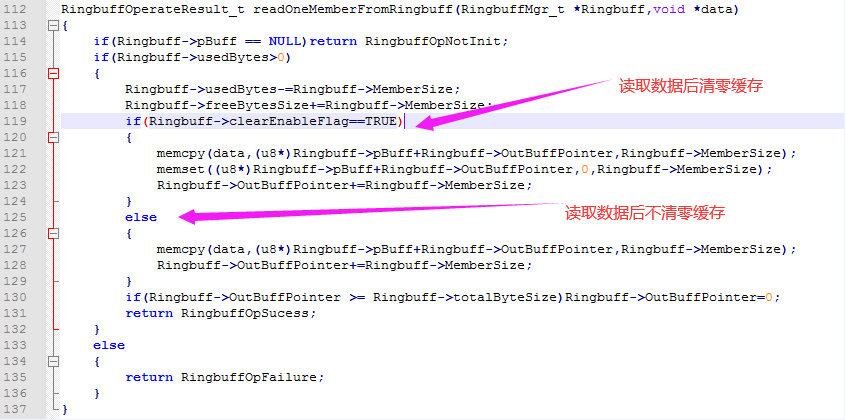

配合清零标志的读“环形缓存”函数如下：

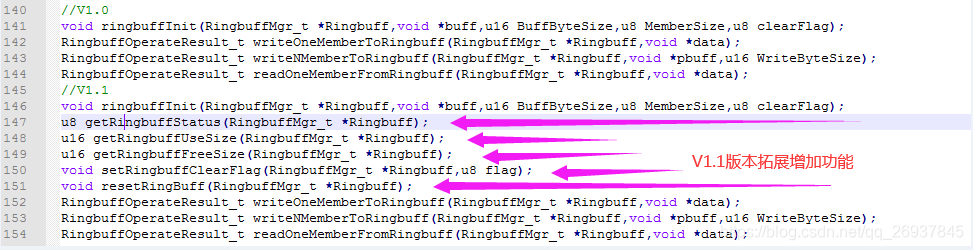

最后对环形缓存模块进行版本升级如下图所示：
从上图可见，从V1.0到V1.1，仅仅是增加了功能。对曾经引用V1.0版本“环形缓存”模块的应用可以从容切换到V1.1版本，并且可以不理会新增功能的情况下正常运行。
总结：
所谓“开闭原则”，就是对某个软件单位的修改关闭，拓展开放，通俗些说就是：可以增加功能，但是不能修改之前的功能（包括参数的位置）。本文从原理图开始到STM32单片机代码下的“环形缓存”软件组件（也可以叫软件模块）介绍了“开闭原则”。从整个模块来说遵守“单一职责原则”与“开闭原则”能让整个模块具有简洁易懂，高内聚的特性。至此开闭原则介绍到此，下次介绍“里氏替换原则”在单片机代码中的应用，希望对大家有帮助，高手请跳过，谢谢。
