matlab演示杨氏双缝干涉实验





      本文采用gui演示杨氏双缝干涉实验，可以调整参数，实验原理详参光学教程。





%读入实验参数

lambda=str2num(get(handles.edit1,'string'))*1e-9;  %读入波长

d=str2num(get(handles.edit2,'string'))*1e-3;       %读入孔距

D=str2num(get(handles.edit3,'string'));            %读入观察屏距离



%读入观察范围参数

xa=str2num(get(handles.edit4,'string'));     %最小的横坐标值

xb=str2num(get(handles.edit5,'string'));     %最大的横坐标值

n1=str2num(get(handles.edit6,'string'));     %x方向等分份数

ya=str2num(get(handles.edit7,'string'));     %最小的纵坐标值

yb=str2num(get(handles.edit8,'string'));     %最大的纵坐标值

n2=str2num(get(handles.edit9,'string'));     %y方向等分份数



k=2*pi/lambda;          %计算波数

x=linspace(xa,xb,n1);   %x坐标

y=linspace(ya,yb,n2);   %y坐标

[x,y]=meshgrid(x,y);

r1=sqrt((x-d/2).^2+y.^2+D^2);

r2=sqrt((x+d/2).^2+y.^2+D^2);

I=(cos(k*r1)./r1+cos(k*r2)./r2).^2+(sin(k*r1)./r1+sin(k*r2)./r2).^2;

I=I/(max(max(I)));

I=I*255;



axes(handles.axes1)

x=linspace(xa,xb,n1);

y=linspace(ya,yb,n2);

image(x,y,I)

colormap(gray(255))

xlabel('x (m)')

ylabel('y (m)')

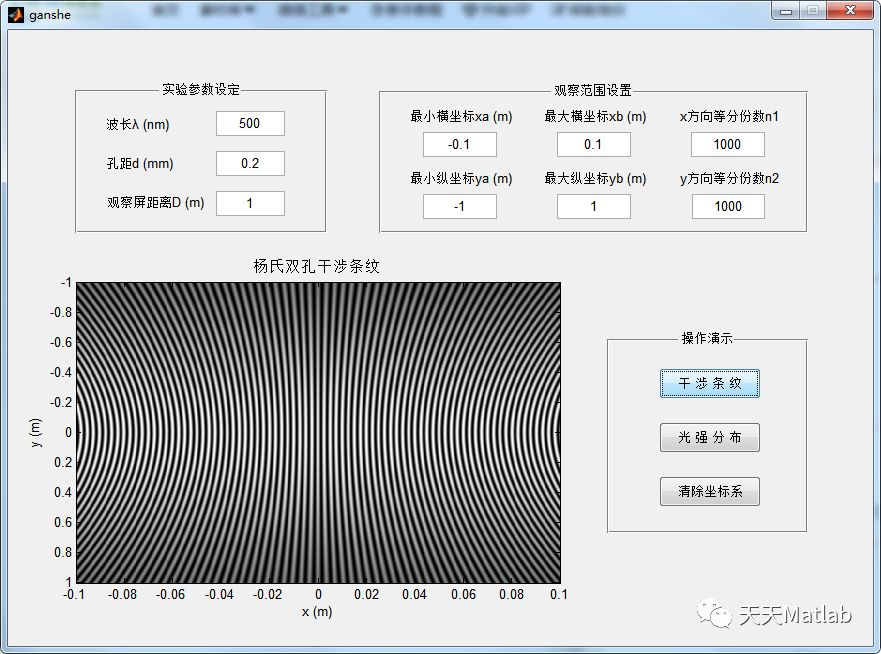

title('杨氏双孔干涉条纹')

%读入实验参数

lambda=str2num(get(handles.edit1,'string'))*1e-9;  %读入波长

d=str2num(get(handles.edit2,'string'))*1e-3;       %读入孔距

D=str2num(get(handles.edit3,'string'));            %读入观察屏距离



%读入观察范围参数

xa=str2num(get(handles.edit4,'string'));     %最小的横坐标值

xb=str2num(get(handles.edit5,'string'));     %最大的横坐标值

n1=str2num(get(handles.edit6,'string'));     %x方向等分份数

ya=str2num(get(handles.edit7,'string'));     %最小的纵坐标值

yb=str2num(get(handles.edit8,'string'));     %最大的纵坐标值

n2=str2num(get(handles.edit9,'string'));     %y方向等分份数



k=2*pi/lambda;          %计算波数

x=linspace(xa,xb,n1);   %x坐标

y=linspace(ya,yb,n2);   %y坐标

[x,y]=meshgrid(x,y);

r1=sqrt((x-d/2).^2+y.^2+D^2);

r2=sqrt((x+d/2).^2+y.^2+D^2);

I=(cos(k*r1)./r1+cos(k*r2)./r2).^2+(sin(k*r1)./r1+sin(k*r2)./r2).^2;

I=I/(max(max(I)));



axes(handles.axes1)

x=linspace(xa,xb,n1);

y=linspace(ya,yb,n2);



mesh(x,y,I)

colormap(hot)

xlabel('x (m)')

ylabel('y (m)')

zlabel('光强')

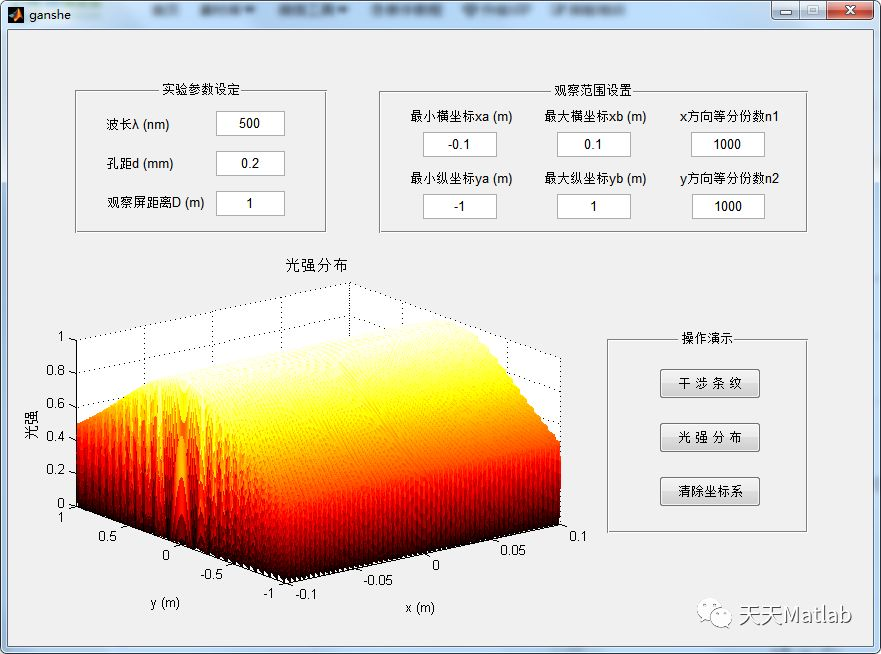

title('光强分布')



   完整代码请加小编 qq1575304183
