S3C2440设置时钟

隐身守侯 提交于 2020-02-05 01:28:18

1、设置LOCKTIME寄存器(Lock Time的长度);一般使用默认值。
S3C2440默认值:0xFFFFFFFF

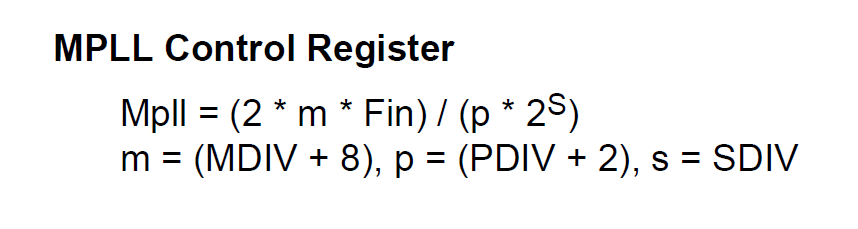

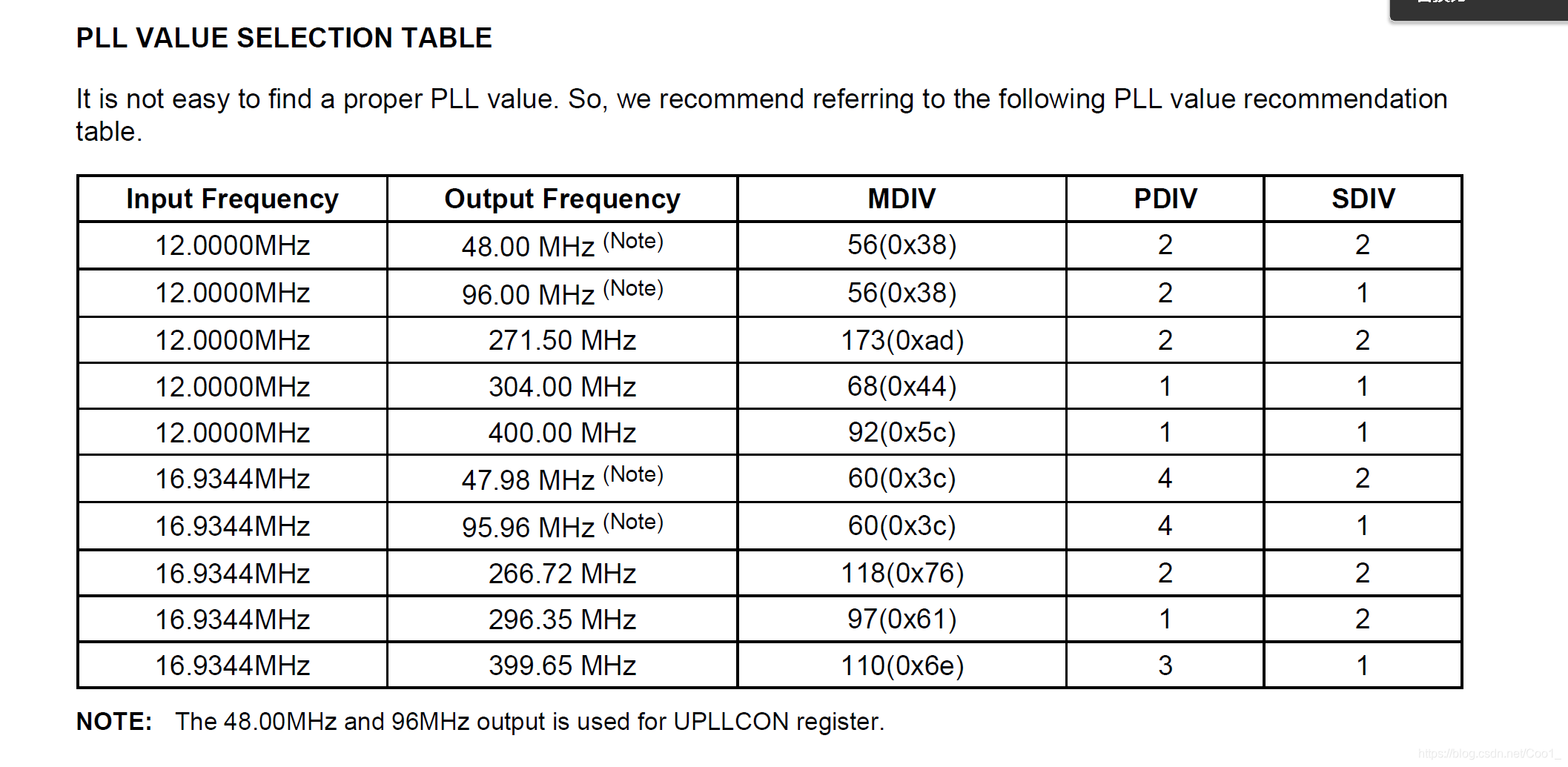

2、设置MPLLCON寄存器(用于设置FCLK与Fin的倍数)。
S3C2440:
MPLLCON(0x4C000004)
位[19:12]=MDIV; 位[9:4]=PDIV; 位[1:0]=SDIV;

在这里插入图片描述在这里插入图片描述

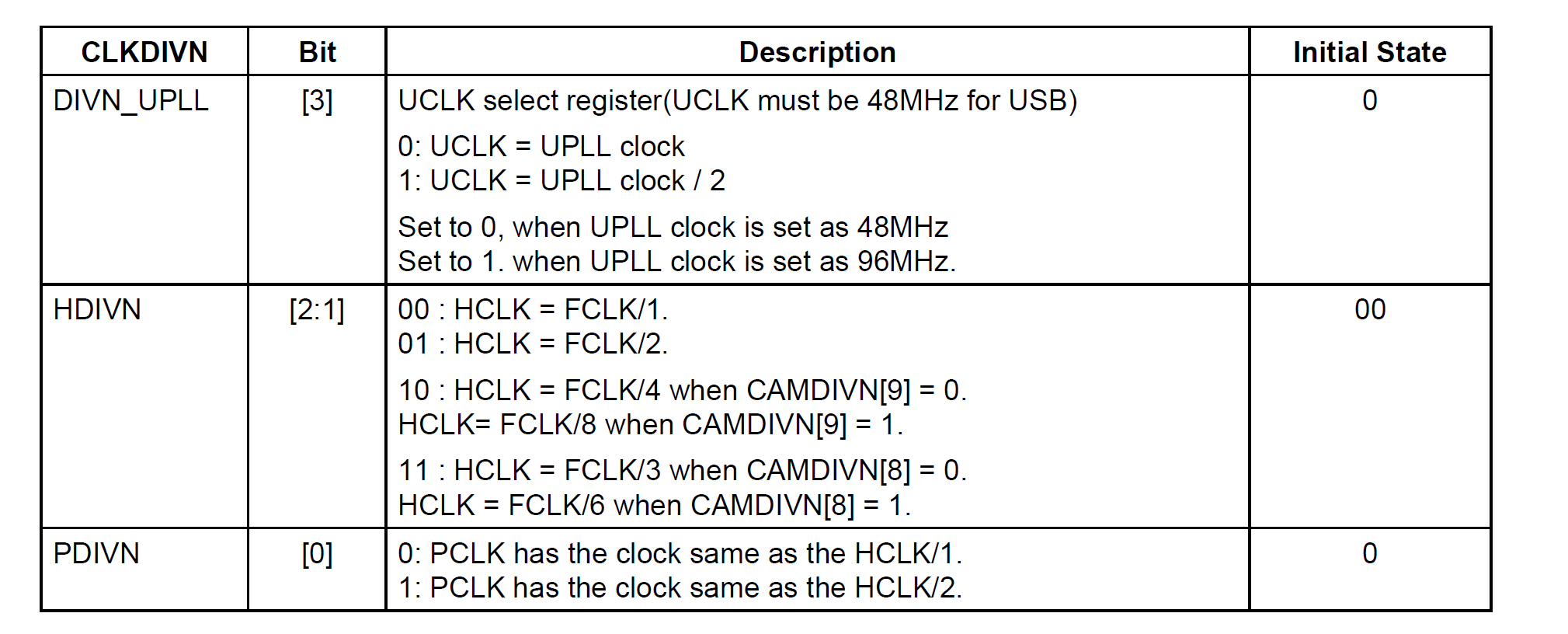

3、设置CLKDIVN寄存器(用于设置FCLK、HCLK、PCLK的比值)。
*S3C2440:
CLKDIVN(0x4C000014)

在这里插入图片描述

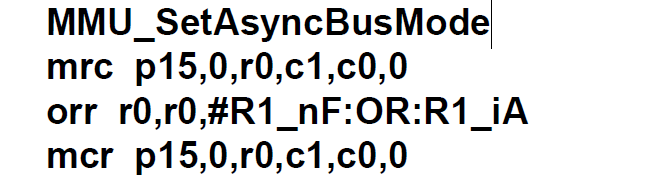

注意:
如果HDIVN非0,CPU总线模式需要从fast bus mode变为asynchronous
bus mode

在这里插入图片描述
