徐松亮Altium Designer设计流程脑图教学

情到浓时终转凉″ 提交于 2020-02-04 17:37:17

版权声明:本文为博主徐松亮的原创作品,未经允许不得转载,多谢支持!

推荐点击此链接:欢迎进入徐松亮博客一站式导航搜索(随时更新)

目录

一,目的

二,AD操作流程

三,学会多层原理图框架设计

四,最终的PCB赏析


一,目的

文章是我给新员工培训时的脑图提纲,并不适合零基础的小白,而是适合掌握基本AD操作技能的小灰(有部分基础的小白),哈哈。所以文章中并没有表明AD的具体操作步骤,因为这需要占用太长的篇幅,且资料超多没有意义,本文的意义在于教会小灰正确的设计流程以及多人协作的方式。

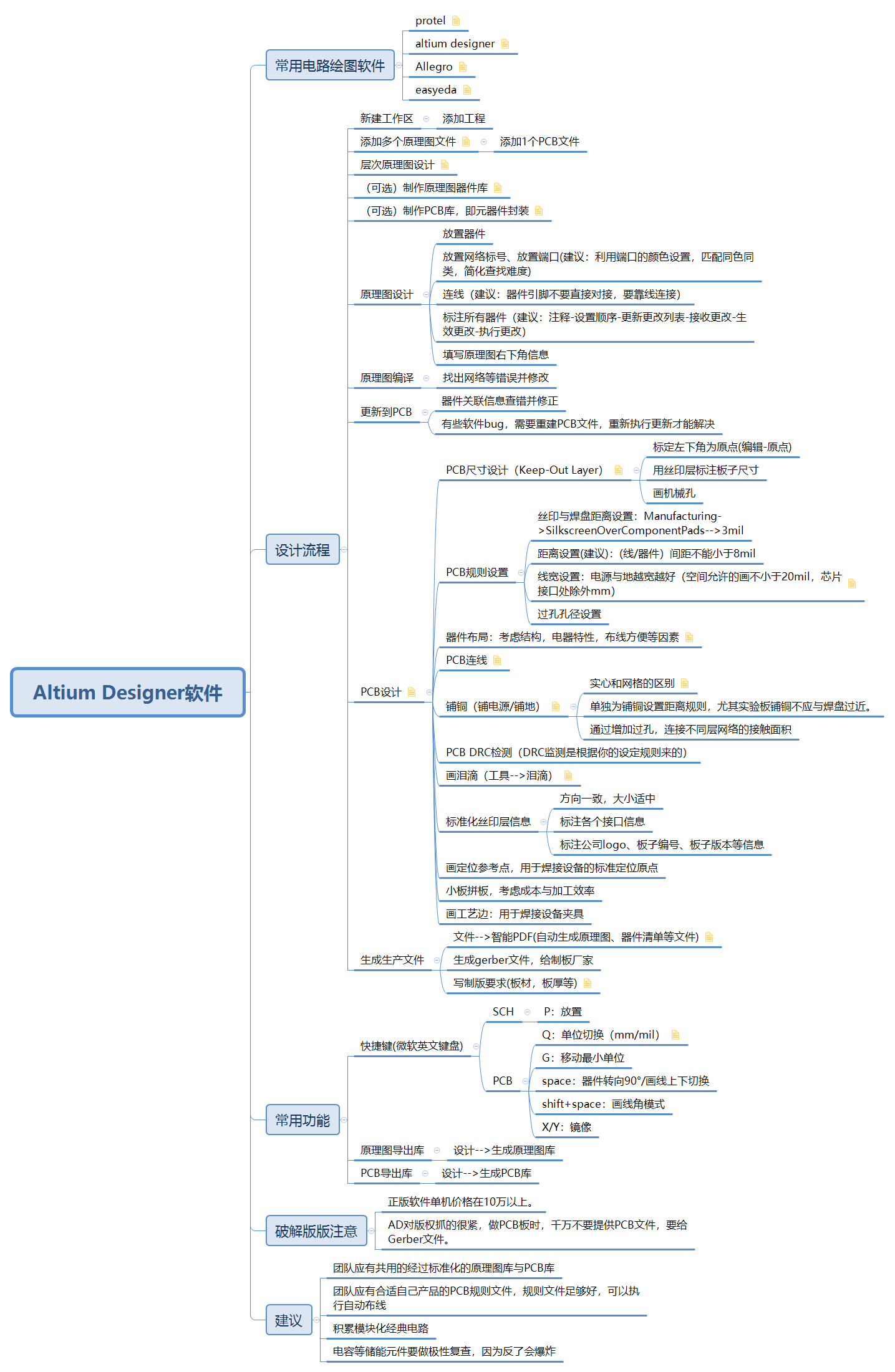

二,AD操作流程

包含了用AD设计原理图与PCB的整个设计流程。

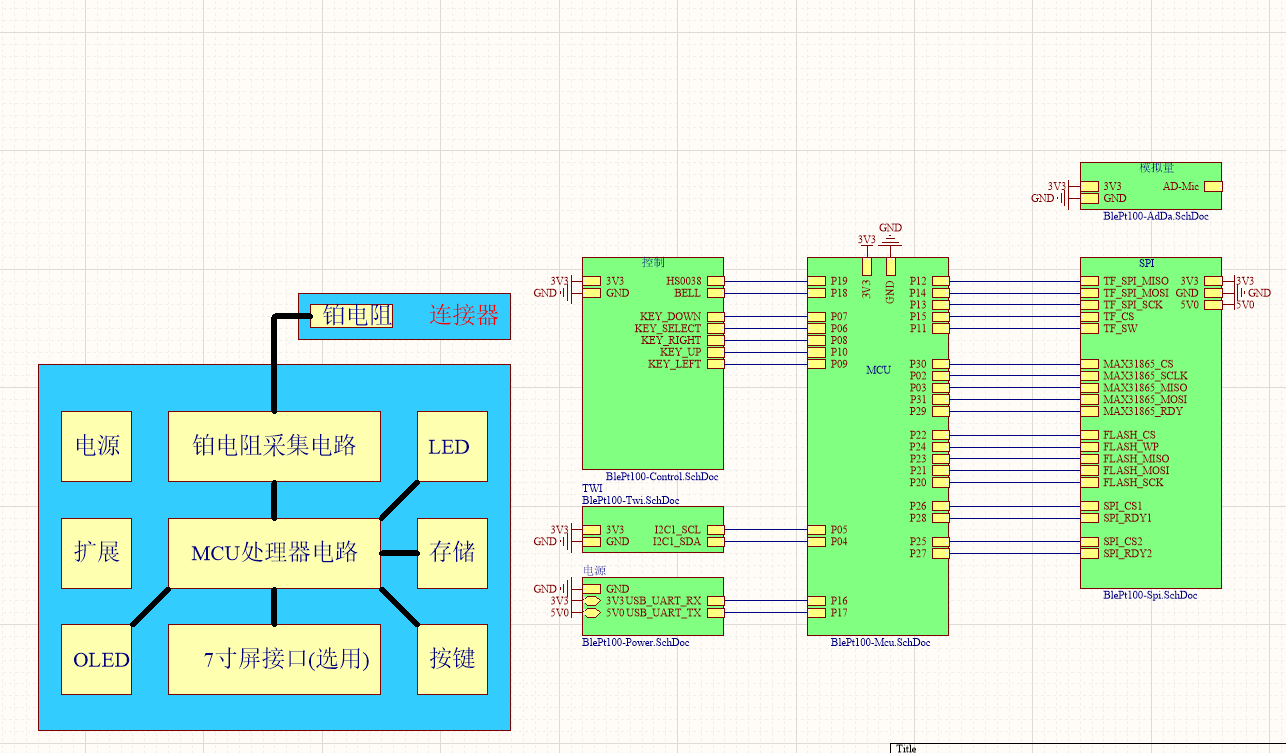

三,学会多层原理图框架设计

用一个nRF52832电路板举例,为整个设计按功能分成模块,并定义好相应接口,下图是frame图。

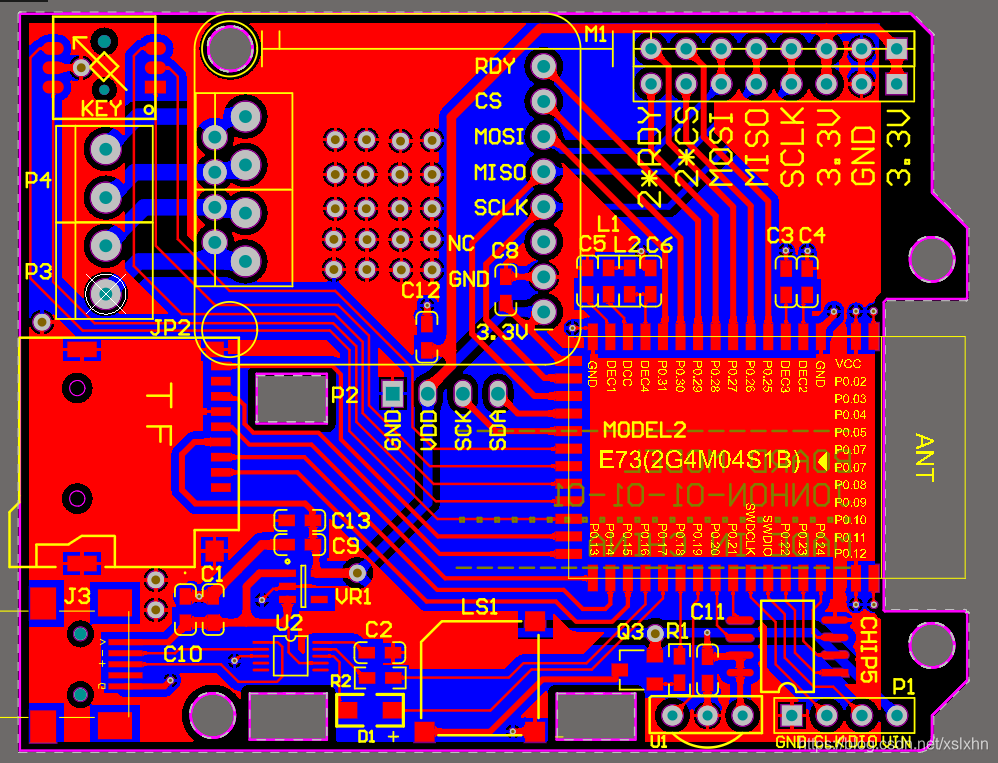

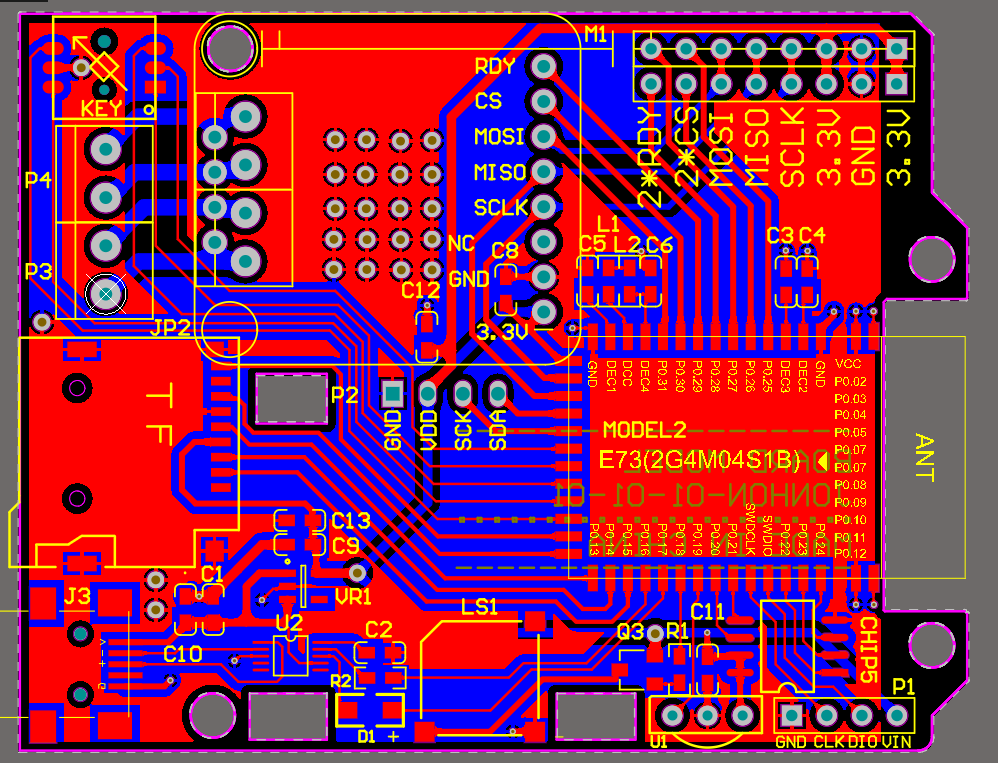

四,最终的PCB赏析
