HUAWEI Ensp | NAT转换访问公网

一、组网需求

企业内网用户需要访问外网时，可以通过配置NAT，将IP数据报文头中的内网IP地址转换为外网IP地址，实现内部网络访问外部网络的功能。当用户拥有的外网IP地址个数较少时，配置了NAT设备出接口的IP地址和其他应用之后，没有可用的空闲外网IP地址，此时可以选择Easy IP方式的动态NAT，实现内网主机访问外网的功能。Easy IP方式直接使用出接口的IP地址作为内网主机转换后的外网IP地址，无需额外的外网IP地址。

如图下图所示，AR1的出接口GE0/0/1的IP地址为1.1.1.2/24，接口GE0/0/0的IP地址为192.168.1.1/24。连接Router出接口GE0/0/1的对端IP地址为1.1.1.1/24。
通过在Router上配置Easy IP方式的动态NAT，可以实现内网主机访问外网服务器功能。

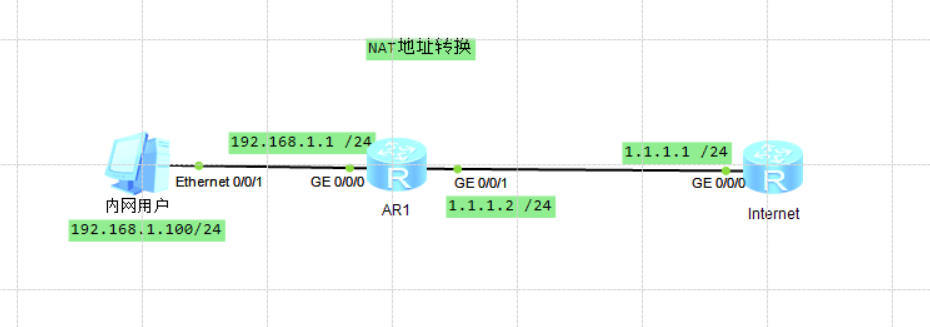

二、组网拓扑图

在这里插入图片描述
三、配置

AR1路由器配置

<Huawei>system-view  //进入系统视图
[Huawei]sysname AR1  //修改路由器名称为AR1
[AR1]acl 3000   //创建acl 3000
[AR1-acl-adv-3000]rule 5 permit ip source 192.168.0.0 0.0.0.255    ///配置允许进行NAT转换的内网地址段192.168.0.0/24
[AR1]interface GigabitEthernet 0/0/0   //进入0/0/0接口
[AR1-GigabitEthernet0/0/0]ip address 192.168.1.1 24   //配置网关为192.168.1.1 掩码为24
[AR1]interface GigabitEthernet 0/0/1  //进入0/0/1接口
[AR1-GigabitEthernet0/0/1]ip address 1.1.1.2 24   //配置地址
[AR1-GigabitEthernet0/0/1]nat outbound 3000   //在出接口GE0/0/1上做Easy IP 方式的NAT
[AR1]route-static 0.0.0.0 0 1.1.1.1   //配置默认路由，保证出接口到对端的路由可达

Internet路由器配置

[Huawei]sysname Internet  //配置名称为Internet
[Internet]interface GigabitEthernet 0/0/0   //进入GE0/0/0接口
[Internet-GigabitEthernet0/0/0]ip address 1.1.1.1 24   /配置地址
[Internet]ip route-static 0.0.0.0 0 1.1.1.2   //配置默认路由，保证出接口到对端路由可达

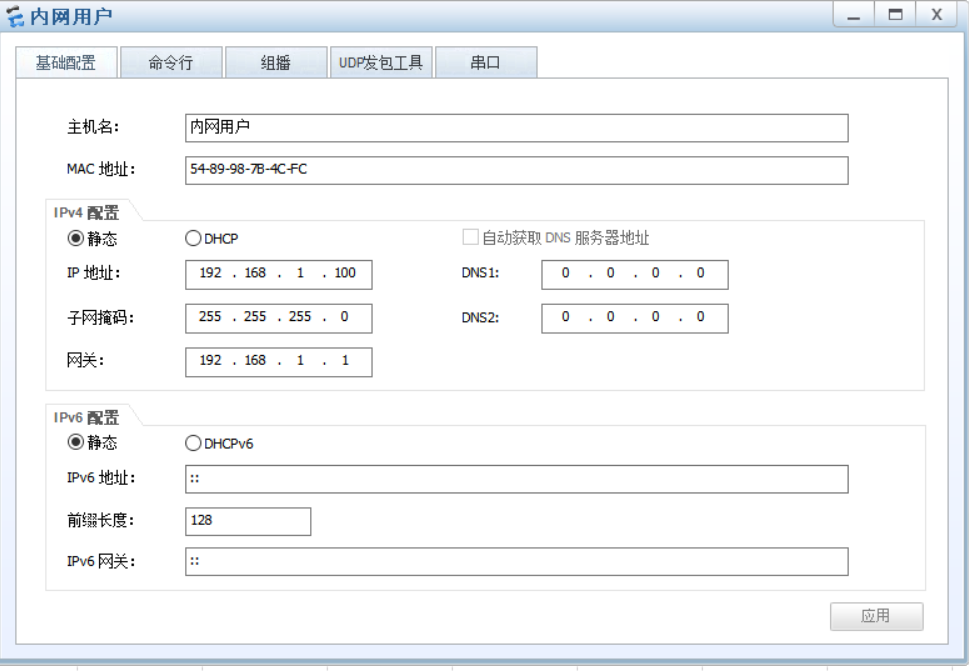

内网用户地址配置
在这里插入图片描述
四、检查配置结果
1、在AR1上执行display nat outbound命令查看出接口的Easy IP配置信息。

[AR1]dis nat outbound
 NAT Outbound Information:
 --------------------------------------------------------------------------
 Interface                     Acl     Address-group/IP/Interface      Type
 --------------------------------------------------------------------------
 GigabitEthernet0/0/1         3000                        1.1.1.2    easyip
 --------------------------------------------------------------------------
  Total : 1
