flv格式解析

FLV是一个二进制文件，简单来说，其是由一个文件头（FLV header）和很多tag组成（FLV body）。tag又可以分成三类:audio,video,script，分别代表音频流(0x8)，视频流(0x9)，脚本流(0x12)，而每个tag又由tag header和tag data组成。

flv官方标准文档

分析之前推荐一个flv分析工具：flv分析工具
工具的使用说明和出处：使用说明

以一个具体的flv文件为例具体分析：

文件头由9bytes组成：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-kbntqCE6-1580714898238)(https://i.loli.net/2020/01/20/SADYzaEdRkWUGQ9.png)]

前3个bytes是文件类型，总是“FLV”，也就是（0x46 0x4C 0x56）。第4btye是版本号，目前一般是0x01。第5byte是流的信息，倒数第一bit是1表示有视频（0x01），倒数第三bit是1表示有音频（0x4），有视频又有音频就是0x01 | 0x04（0x05），其他都应该是0。最后4bytes表示FLV 头的长度，3+1+1+4 = 9。

FLV header后面就是FLV body，FLV body中包含很多个FLV tag，tag的分类有三种：0x08音频、0x09视频、0x12脚本。

每个tag中包含tag头和tag体。

每个tag前面还有一个previous size包记录这上一个tag的数据的长度。先简单说一下tag head：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-S3t4X8W4-1580714898253)(https://i.loli.net/2020/01/20/aNEIDfAQyx7vlpH.png)]

1byte Tag类型，3bytes数据长度记录，3bytes时间戳，一个扩展时间戳bype，3bytes StreamID

每一个tag第一部分是tag header，tag header长度为11bytes，但是每个tag header前面有4bytes记录着上一个tag的长度。tag header的第1个byte为记录着tag的类型，音频（0x8），视频（0x9），脚本（0x12）；第2到4bytes是数据区的长度，也就是tag data的长度；再后面3个bytes是时间戳，单位是毫秒，类型为0x12则时间戳为0，时间戳控制着文件播放的速度，可以根据音视频的帧率类设置；时间戳后面一个byte是扩展时间戳，时间戳不够长的时候用；最后3bytes是streamID，但是总为0，再后面就是数据区了（tag data），也即是h264的裸流，tag header 长度为1+3+3+1+3=11。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1OjXnzFp-1580714898256)(https://i.loli.net/2020/01/20/ezOrFnGiDTvUWL6.png)]

0x12脚本数据(Script Tag Data)

跟在FLV header后面的第一个tag就是脚本数据，Script Tag Data，该类型Tag又通常被称为Metadata(元数据) Tag，会放一些关于FLV视频和音频的参数信息，如duration、width、height等。通常该类型Tag会跟在File Header后面作为第一个Tag出现，而且只有一个。一般来说，该Tag Data结构包含两个AMF包。AMF（Action Message Format）是Adobe设计的一种通用数据封装格式，在Adobe的很多产品中应用，简单来说，AMF将不同类型的数据用统一的格式来描述。第一个 AMF包封装字符串类型数据，用来装入一个“onMetaData”标志，这个标志与Adobe的一些API调用有，在此不细述。第二个AMF包封装一个数组类型，这个数组中包含了音视频信息项的名称和值。具体说明如下，大家可以参照图片上的数据进行理解。

第一个AMF包：

第1个字节表示AMF包类型，一般总是0x02，表示字符串，其他值表示意义请查阅文档。

第2-3个字节为UI16类型值，表示字符串的长度，一般总是0x000A（“onMetaData”长度）。

后面字节为字符串数据，一般总为“onMetaData”。

第二个AMF包：

第1个字节表示AMF包类型，一般总是0x08，表示数组。

第2-5个字节为UI32类型值，表示数组元素的个数。

后面即为各数组元素的封装，数组元素为元素名称和值组成的对。表示方法如下：

第1-2个字节表示元素名称的长度，假设为L。

后面跟着为长度为L的字符串。

第L+3个字节表示元素值的类型。

后面跟着为对应值，占用字节数取决于值的类型。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-fW9E5CBK-1580714898259)(https://i.loli.net/2020/01/20/BeQyOovtshnJ1VY.png)]

0x12前面的00 00 00 00 就是刚刚说的记录着上一个tag的长度的4bytes，这里因为前面没有tag，所以为0。

0x09视频数据

H264 的NALU 封装成FLV有三种不同的形式：

（1）H264 NALU type SPS +PPS；
（2）H264 NALU type SEI；
（3）H264 NALU type Slice 也就是 type值为（1-5）；

（1）H264 NALU type SPS +PPS 封装成 FLV video tag：

在H264的码流中 SPS 和 PPS是成对出现的，先是SPS然后是PPS，SPS对于H264来说就是编码后的第一帧、PPS是编码后的第二帧这两针携带的数据主要是编码器的一些属性，比如宽高 profile level deblock滤波器等等。

在封装FLV中这两帧数据被合并到一个video tag中：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-o7OMyGto-1580714898261)(https://i.loli.net/2020/01/20/PutVvc4QxaA5DSs.png)]

FLV tag header Bytes value

1）Tag type // 0 0x09

2）Data Size // 1-3 0x00 0x00 0x24

3）TimeStamp // 4-6 0x00 0x00 0x00 （First frame）

4）TimeStampExtend // 7 0x00

5）StreamID // 8-10 0x00 0x00 0x00 （always zero）

AVC Video tag header

1）FrameType | CodecID //11 0x27

2）AVCPacketType //12 0x01

3）Composition Time //13-15 0x00 0x00 0x00

AVCDecoderConfigurationRecord

1）Configuration VerSion //16 0x01

2）AVC Profile SPS[1] //17 0x42

3）profile_compatibility SPS[2] //18 0x00

4）AVC Level SPS[3] //19 0x2A

5）lengthSizeMinusOne //20 0xFF

6）numOfSequenceParameterSets //21 0xE1

SPS

1）SPS0 Length //22-23 0x0010

2）SPS0 Data

3）SPS(n) length /btyes 如果存在多个循环存放最多31个SPS

4）SPS(n) Data

PPS

PPS count //1byte 0x01

PPS0 Length //2bytes 0x00 0x04

PPS0 Data

PPS(n) Length

PPS(n) Data

+PreviousTag Size

（2）H264 NALU type Sei 封装成 FLV video tag：

SEI NALU 是没有图像数据的，它的主要作用是对图像数据或者视频流的补充，有些内容可能对解码有帮助。在封装FLV文件中含义SEI的videoTAG其中包含色SEI数据还有SEI帧后紧跟着的一个IDR数据。

FLV tag header Bytes value

1）Tag type // 0 0x09

2）Data Size // 1-3 0x00 0x00 0x24

3）TimeStamp // 4-6 0x00 0x00 0x00 （First frame）

4）TimeStampExtend // 7 0x00

5）StreamID // 8-10 0x00 0x00 0x00 （always zero

AVC Video tag header

1）FrameType | CodecID //11 0x27

2）AVCPacketType //12 0x01

3）Composition Time //13-15 0x00 0x00 0x00

SEI

1）SEI length //16-19 0x00 0x00 0x00 0x05

2）SEI Data // 20-N 0x06 E5 01 81 80

3）IDR NALU Length //4Bytes 0x00 0x00 0x1F 0xF4

4）IDR NALU Data

+PreviousTag Size

（3）H264 NALU type Slice 封装成 FLV video tag：

Slice Type NALU (1-5) 就是H264 中一片一片的数据了，在FLV video tag中封装如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-E1uHXHQQ-1580714898266)(https://i.loli.net/2020/01/20/O78PMQrRdIwqkXc.png)]

FLV tag header Bytes value

1）Tag type // 0 0x09

2）Data Size // 1-3 0x00 0x95 0xF6

3）TimeStamp // 4-6 0x00 0x00 0x00 （First frame）

4）TimeStampExtend // 7 0x00

5）StreamID // 8-10 0x00 0x00 0x00 （always zero）

AVC Video tag header

1）FrameType | CodecID //11 0x27 or 0x17

2）AVCPacketType //12 0x01

3）Composition Time //13-15 0x00 0x00 0x00

NALU
NALU Length // 4bytes 0x00 0x00 0x95 0xEDNALU data

+PreviousTag Size

另外补充：

VideoHeader第一个字节是video info。前4bit表示视频数据帧的类型，后4bit表示编码器的类型。如果是H264的视频，则VideoHeader还要多4个字节。包含1个字节的

avc_packet_type和3个字节的composition_time。

avc_packet_type：0x0表示avc sequence header，0x01表示NALU。VideoData需要完整的一帧的数据，而在RTP传输中，由于一帧数据太大，不利于传输，在传输时会对一帧进行分片。所以在这里需要将接收到的FU_A的NALU转换成原始的NALU，然后将多个NALU组成完成的一帧视频数据，存入VideoData中。至此VideoTagData就封装完成了。

0x09视频数据

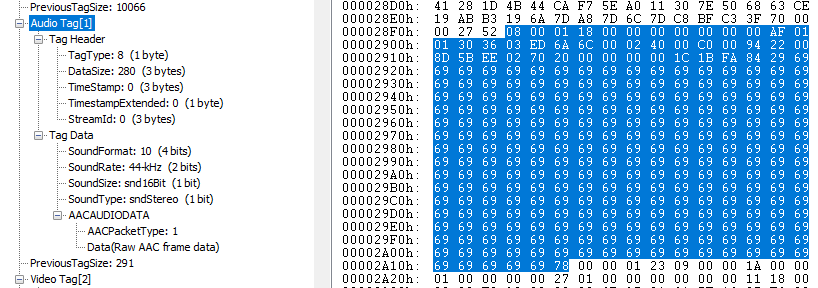

AudioHeader第一个字节是audio info。前4bit是音频格式，第5-6bit是采样率，第7bit是采样精度，第8bit是声道数。如果音频格式是AAC的则还要多一个字节的aac_packt_type。

aac_packt_type：0x0表示AAC Sequence Header，0x01表示AAC Raw。AAC一帧数据通常较小，在RTP传输中，每次都是一个包一帧数据，不像H264视频需要分开。所以取出RTP中的音频数据，加上ADTS头就可以直接放入AudioData。至此AudioTagData就封装完成了。
