1、搜索栅格synchronization raster
SSREF frequency position of the SS block：同步信号频率位置
GSCN global synchronization channel number：全局同步信道号
NR系统搜索栅格与频带有关，根据下表确定SSREF。
Table 5.4.3.1-1: GSCN parameters for the global frequency raster
|
Frequency range |
SS Block frequency position SSREF |
GSCN |
Range of GSCN |
|
0 – 3000 MHz |
N * 1200kHz + M * 50 kHz, N=1:2499, M ϵ {1,3,5} (Note 1) |
3N + (M-3)/2 |
2 – 7498 |
|
3000 – 24250 MHz |
3000 MHz + N * 1.44 MHz N = 0:14756 |
7499 + N |
7499 – 22255 |
|
NOTE 1: The default value for operating bands with which only support SCS spaced channel raster(s) is M=3. |
|||
Table 5.4.3.1-1: GSCN parameters for the global frequency raster
|
Frequency range |
SS block frequency position SSREF |
GSCN |
Range of GSCN |
|
24250 – 100000 MHz |
24250.08 MHz + N * 17.28 MHz, N = 0:4383 |
22256 + N |
22256 – 26639 |
2、同步广播块SSB
与LTE不同，NR中SSB的时域位置和频域位置都不再固定，而是灵活可变的。频域上，SSB不再固定于频带中间；时域上，SSB发送的位置和数量都可能变化。所以，在NR中，仅通过解调PSS/SSS信号，是无法获得频域和时域资源的完全同步的，必须完成PBCH的解调，才能最终达到时频资源的同步。

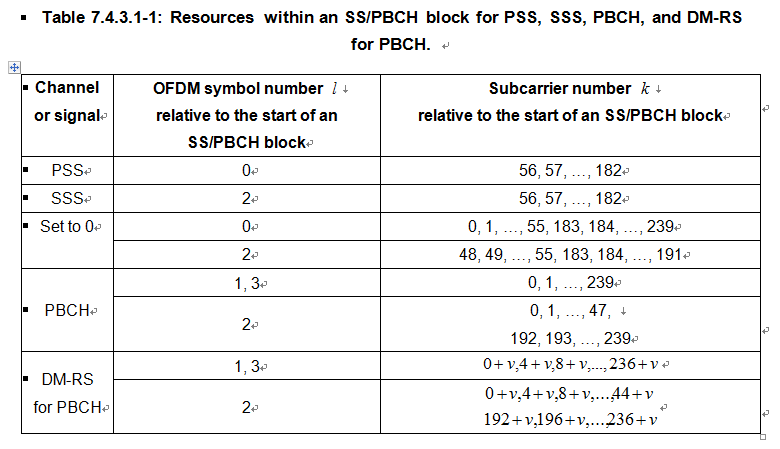

SS/PBCH block定义了PSS、SSS、PBCH以及PBCH关联的DMRS在时频资源的映射。每个SS/PBCH block在时域上包含4个OFDM符号，编号0~3；在频域上，一个SS/PBCH block占用240个连续的子载波，子载波在block内编号0~239。具体的时频资源映射见38.211-Table7.4.3.1-1，k和l分别表示时域和频域位置。
表中的v值由物理小区ID决定，v=NIDcell mod 4，这样做是为了把PBCH的DMRS在频域上错开，减少小区间干扰。
5G定义了1008个物理小区ID，取值范围0~1007，UE通过检测PSS序列及SSS序列，就可以得到上述公式中的
1. 通过解调PSS/SSS 信号，得到PCI和symbol的同步，间接得到SSB的SCS和SSB的频点（absoluteFrequencySSB）。但是，由于PSS/SSS在时域上的位置（具体SSB分布在哪几个symbol上）是不固定的，在频域上的位置（起始RB）也是不固定的，所以解调PSS和SSS之后，UE并没有完成下行时频资源的同步。
2. 获得PCI之后，就可以确定PBCH DMRS的位置，从38.211中table 7.4.3.1-1中可以知道DMRS 的位置偏移量为PCI mod 4.解调PBCH DMRS，可以得到
（SSB index），以及

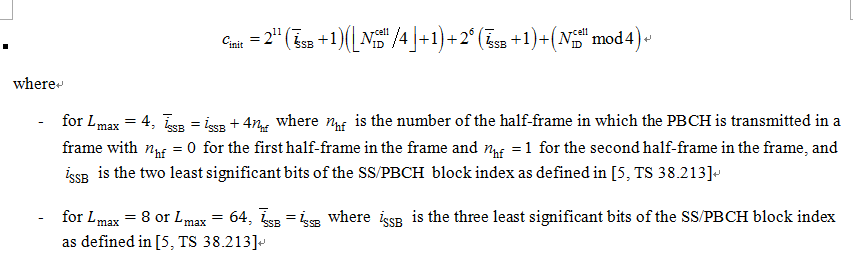

半帧信息。PBCH DMRS的scrambling sequence初始值如下。
PBCH的DMRS序列与SS/PBCH block索引的低2bit（L=4）或低3bit（L>4）是一一对应的，所以UE检测到PBCH的DMRS序列，就可以得到L=4、L=8的索引，以及L=64的索引的低3bit；L=64的高3bit从PBCH净荷中获取。
对于L = 4,通过解调PBCH DMRS可以得到
和
。
对于L = 8，通过解调PBCH DMRS得到
，半帧信息通过解调PBCH得到。
对于L = 9,通过解调PBCH DMRS得到SS/PBCH block index的低三位，半帧信息和SS/PBCH block index高三位通过解调PBCH得到。
3、频域位置
Point A serves as a common reference point for resource block grids and is obtained from:
- offsetToPointA for a PCell downlink where offsetToPointA represents the frequency offset between point A and the lowest subcarrier of the lowest resource block, which has the subcarrier spacing provided by the higher-layer parameter subCarrierSpacingCommon and overlaps with the SS/PBCH block used by the UE for initial cell selection, expressed in units of resource blocks assuming 15 kHz subcarrier spacing for FR1 and 60 kHz subcarrier spacing for FR2;
- absoluteFrequencyPointA for all other cases where absoluteFrequencyPointA represents the frequency-location of point A expressed as in ARFCN.
Point A为资源块的公共参考点，有两种方法得到
offsetToPointA表示Point A和最小资源块的最小子载波间的频率偏移，子载波间隔由subCarrierSpacingCommon给出，offsetToPointA的单位为RB，对于FR1假设子载波间隔15 kHz，对于FR2假设子载波间隔60 kHz。
absoluteFrequencyPointA表示Point A的绝对频率位置，用ARFCN表示。

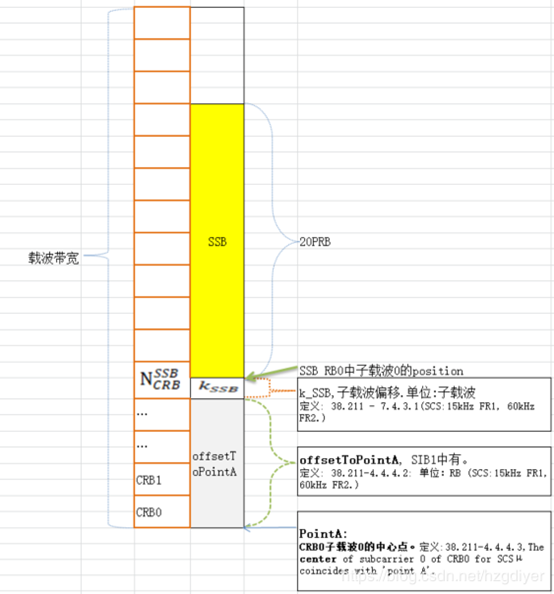

在频域上，NR中的SSB可以在传输载波的任何位置，SSB的位置服从synchronization Raster, 而PDCCH/PDSCH的载波中心频率服从Channel Raster， SSB的子载波0的位置甚至不与物理资源块RB对齐。如上图所示， SSB的子载波0与CRB0的偏移等于offsetToPointA(单位:RB)+kSSB(单位:子载波)。
协议中用
来表示公共资源块
中的子载波0相对SS/PBCH block中的子载波0的偏移。

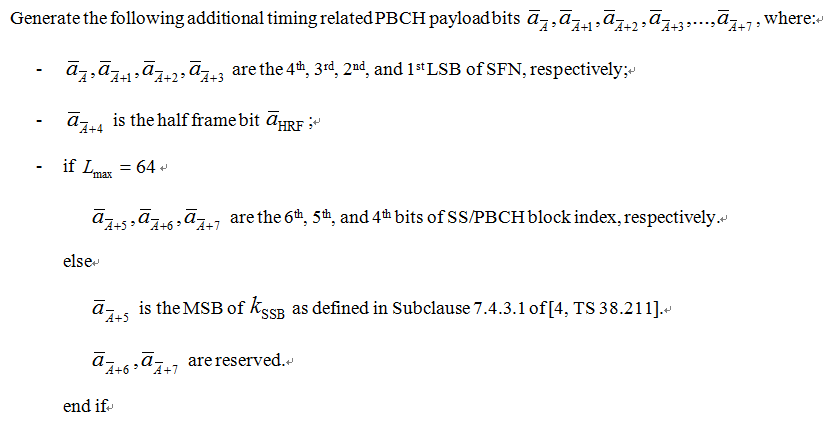

的低4比特由高层参数ssb-SubcarrierOffset给出。对于SS/PBCH block type B（μ∈{3,4} ）来说，kSSB∈{0,1,2,...,11} ，4比特就足够了；而SS/PBCH block type A（μ∈{0,1} 的kSSB∈{0,1,2,...,23} ，需要5比特表示，协议使用PBCH净荷中的
来表示
的高比特位。
上面提到的overlapping 就是指SSB和
的重叠区域. 后面的in units of 讲述了offsetToPointA 的单位，单位是RB， 1RB = 12sc, 那子载波间隔SCS为多少呢？ 如果FR1，则SCS为15，也就是1个单位等于 15 * 12 = 180 kHz. 如果FR2，则SCS为60，也就是1个单位等于 60 * 12 = 720 kHz.
也即在固定的synchronization raster解出SSB之后得到MIB，再通过MIB中的ssb-SubcarrierOffset和PBCH净荷中的
得到
，再解出SIB1得到offsetToPointA。
4、时域位置
对于初始小区选择，UE可以假定携带有SS/PBCH block的半帧以2帧(20ms)为周期。
在5G中，每个SSB对应一个beam，我们讨论SSB的最短时间跨度为5ms，也就是半帧。一个半帧中可能存在多个SSB，我们将一个半帧中存在的一个或多个SSB称为SS Burst Set，一个SS Burst Set中的SSB包含的信息相同。
两个SS Burst Set出现的时间，也就是存在SSB的半帧出现的时间是可以配置的，成为SS Burst Set Periodicity。默认为20ms。

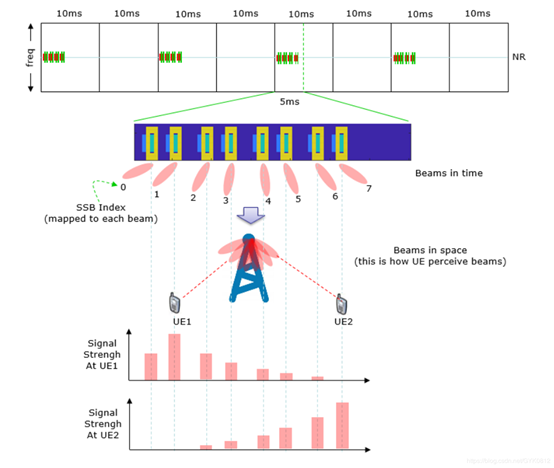

当UE初次进行小区搜索时，可以假设SSB Burst Set的周期时20ms，发送示意图如下图。

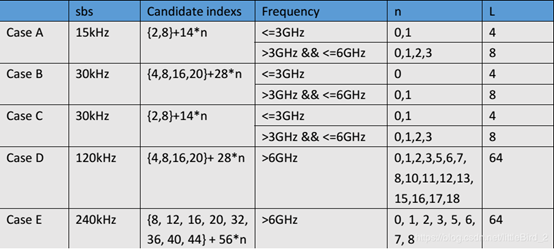

5ms内，SSB的最大个数定义为Lmax，对应不同的SCS和频率，Lmax可以为4， 8，64。 见下表。

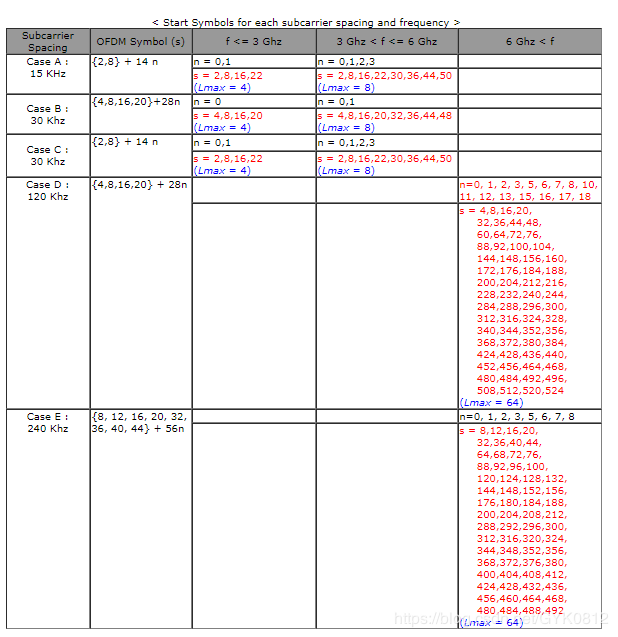

在一个携带SS/PBCH block的半帧中，有多个候选时刻可以放置SS/PBCH block，这些候选时刻的第一个符号的索引由子载波间隔决定，具体情况如下表所示，针对表中的索引，索引0指的是半帧中的第一个时隙的第一个符号,可以看到，对于不同的情况，候选SS/PBCH block时刻会有多个，即L=4、L=8、L=64。
比如对于sbs 15kHz，频率小于3GHz时，SSB第一个符号的位置可能在2,8,16,22四种情况，解出了SS/PBCH block index即可知道属于哪种情况。也即时域进行了同步。
5、SIB1解调
SIB1对应的PDCCH映射在Type0-PDCCH CSS（CSS Common search space公共搜索空间）内。频域上，Type0-PDCCH CSS映射在CORESET 0中（control Resource Set 控制资源集合），并且CORESET0的频域范围（频域位置和带宽）与初始BWP完全相同。PBCH中承载的信令pdcch-ConfigSIB1的低四位指示了Type0-PDCCH CSS的配置，高四位指示了CORESET 0的配置。
其中CORESET 0的配置根据表13-1~13-10查询，据此可以查出CORESET0的时频资源位置
SSB与CORESET 0复用的模式类型
CORESET 0占用的PRB数
用于CORESET 0的OFDM符号数
频域上SSB下边界与CORESET 0下边界的偏差
Type0-PDCCH CSS的配置根据表13-11~13-15查询：
参数O和M的取值（仅用于模式1）
搜索空间第一个OFDM符号的索引
每个slot内搜索空间的数量（仅用于模式1）
对于模式1，一个SSB的Type0-PDCCH CSS在一个包含2个连续时隙的监测窗内，监测窗周期为20ms，SSB索引i与对应监测窗的第一个时隙的映射关系为：
，
其中
为Type0-PDCCH CSS监测窗第一个时隙在一个无线帧内的索引，当
时映射在20ms的第一个无线帧，否则映射在20ms的第二个无线帧。参数M、O通过PBCH中信元pdcch-ConfigSIB1的低四位查表得到。
模式2仅支持两种子载波组合：
对于模式2，{SS/PBCH block, PDCCH} SCS {120, 60} kHz，Type0-PDCCH CSS和与其关联的SSB位于相同无线帧的相同时隙，且当SSB索引为i = 4k，i = 4k+1，i = 4k+2，i = 4k+3时，相关联的Type0-PDCCH CSS的第一个OFDM符号索引分别为0,1,6,7；
对于模式2，{SS/PBCH block, PDCCH} SCS {240, 120} kHz，当SSB索引为i = 8k，i = 8k+1，i = 8k+2，i = 8k+3，i = 8k+6，i = 8k+7时，Type0-PDCCH CSS和与其关联的SSB位于相同无线帧的相同时隙，且相关联的Type0-PDCCH CSS的第一个OFDM符号索引分别为0,1,2,3,0,1；当SSB索引为i = 8k+4，i = 8k+5时，Type0-PDCCH CSS位于与其关联的SSB相同无线帧的后一个时隙，且相关联的Type0-PDCCH CSS的第一个OFDM符号索引分别为12,13；
上述时隙与OFDM符号是CORESET0子载波间隔下的时隙和OFDM符号。
对于模式3，{SS/PBCH block, PDCCH} SCS {120, 120} kHz，Type0-PDCCH CSS和与其关联的SSB位于相同无线帧的相同时隙，且当SSB索引为i = 4k，i = 4k+1，i = 4k+2，i = 4k+3时，相关联的Type0-PDCCH CSS的第一个OFDM符号索引分别为4,8,2,6；
