接下来学习条件指令。
当特定条件满足时，借助条件指令， 通过跳转（分支）或执行某些特定指令来控制程序的流动方向。相关条件被描述为CPSR寄存器中的特定位的状态，这些位根据指令计算后的结果实时改变。比如，如果我们比较两个数并且他们相等，就将零标志位置位 （Z=1） ，因为在系统底层发生了a-b=0。在这个例子里两个数是相等的，但如果第一个数字比第二个大，会得出大于结论。而相反的情况下得出小于结论。当然还有很多其他的条件，比如小于等于（LE），大于等于（GE）等等。

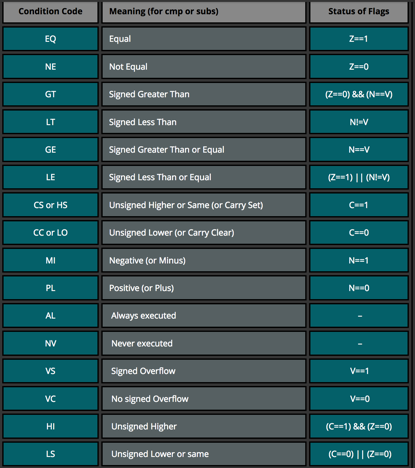

下表列出了可能的条件指令，他们的含义以及被检测的状态标志位
结合上表，我们看段demo
.global main
main:
mov r0, #2 /* setting up initial variable /
cmp r0, #3 / R0与数字3比较，2小于2，所以N位置1*/
addlt r0, r0, #1 /* 如果R0比3小就将R0自增1*/
cmp r0, #3 /* 再次比较r0和3，此时2+1=3，所以Z标志位置1，N置0 /
addlt r0, r0, #1 / 如果r0小于3给r0自增1*/
bx lr
结合注释，就很好理解了
代码中，第一个CMP比较指令执行后触发了N标志位的置位（2-3=-1），这表明r0的值比数字3要小。随后，由于条件满足，，所以执行了addlt指令。再次比较r0和3，此时2+1=3，所以Z标志位置1，N置0，此时条件不成立，结果就是第二个addlt没有执行，r0也没改变，程序退出并返回结果3
接下来我们看看Thumb模式下的条件执行
注意，只有在特定版本中（ Thumb-2 ）才能执行条件执行指令
语法结构： IT{x{y{z}}} cond（注：xyz指IT后最多再跟三个大写字母，大写字母可以是T，可以是E，T就是then，E就是else）
cond规定了执行IT语句块里的第一条指令需要满足的条件
x规定了执行的IT语句块中第二条指令需要满足的条件
y规定了执行IT语句块里的第三条指令需要满足的条件
z 规定了执行IT语句块里的第四条指令需要满足的条件
IT指令集的结构是： “IF-Then-(Else)”，它的语法结构由两个字母构成：
IT代表If-Then（下一条指令是条件指令）
ITT代表If-Then-Then（接下来的两条指令是条件指令）
ITE代表 If-Then-Else（接下来的两条指令是条件指令）
ITTE代表 If-Then-Then-Else （接下来的三条指令是条件指令）
ITTEE代表 If-Then-Then-Else-Else （接下来的四条指令是条件指令）
IT语句块内的每个指令必须指定一个条件后缀，该条件后缀那么相同要么在逻辑上相反。这意味着，如果使用了ITE，第一和第二指令（If-Then）必须具有相同的条件后缀，而第三条指令（else语句）必须和前面两条语句逻辑相反。
下面是ARM参考是手册下的部分指令，已经给出的中文注释
ITTE NE ; 接下来的三条指令是条件指令
ANDNE R0, R0, R1 ; ANDNE不更新条件标志位
ADDSNE R2, R2, #1 ; ANDNE更新条件标志位
MOVEQ R2, R3 ; 条件赋值指令
ITE GT ; 下面两条指令是条件指令
ADDGT R1, R0, #55 ; 如果GT为1执行条件的相加指令
ADDLE R1, R0, #48 ; 如果GT为0执行的条件相加指令
ITTEE EQ ; 下面四条指令是条件指令
MOVEQ R0, R1 ; 条件赋值指令
ADDEQ R2, R2, #10 ; 条件相加指令
ANDNE R3, R3, #1 ; 条件与指令
BNE.W dloop ; 条件分支指令只能用于IT语句块的结尾
一个典型的错误例子是这样子的：
IT NE ; 下面一条不是条件执行指令
ADD R0, R0, R1 ; 语法错误：IT语句块中没有使用条件执行指令

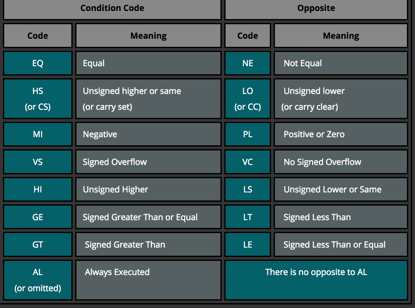

以下总结了条件指令和逻辑相反的指令
了解这些基础之后，我们看一下一个实例，代码在如下，在test7.s
.syntax unified @ this is important!这句话很关键
.text
.global _start
_start:
.code 32
add r3, pc, #1 @ increase value of PC by 1 and add it to R3
bx r3 @ branch + exchange to the address in R3 -> switch to Thumb state because LSB = 1
.code 16 @ Thumb state
cmp r0, #10
ite eq @ if R0 is equal 10...
addeq r1, #2 @ ... then R1 = R1 + 2
addne r1, #3 @ ... else R1 = R1 + 3
bkpt
.code32
这段示例代码以ARM状态开始。第一条指令将PC里的地址值加1后传送给r3，接着跳转到分支地址R3。这样做会导致切换到Thumb状态，因为LSB（最低有效位）是1，因此不是4个字节。使用bx指令（分支+切换）达成这个目标，分支指令执行完成后，T（Thumb）标志位被置位，我们现在处于Thumb模式
.code16
Thumb模式下首先用R0和立即数10比较。这会将N标志位置位（0-10=-10）。接着我们使用了一个 If-Then-Else语句块。这个块会跳过ADDEQ因为Z（零）标志位没有被置位，由于结果等于10，是NE的（not equal不等于0的），接着会执行ADDNE指令
这里在Gdb中单步步过这段指令会把结果搞乱，因为在ITE语句块中两条语句都执行了。所以我们不设置断点运行代码，并且单步步过每条指令会产生正确的结果：R1=3
编译链接
使用gdb调试

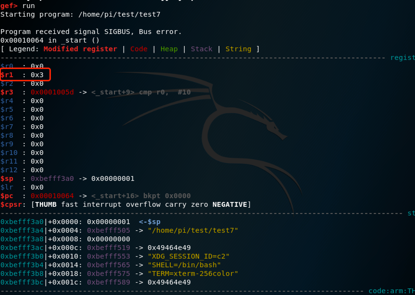

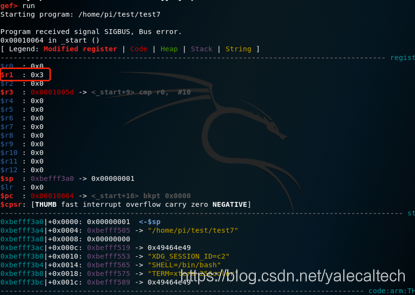

直接run查看寄存器r1的值，确实为3
接下来学习分支指令
分支指令（也叫做跳转）允许我们跳转到另一个代码段运行。当我们需要跳过（或者重复）执行代码段或者跳向特定功能的函数时就显得尤为有用。这方面最好的范例就是IFs和循环。我们先看看IF是什么情况。
示例代码如下
.global main
main:
mov r1, #2 /* setting up initial variable a /
mov r2, #3 / setting up initial variable b /
cmp r1, r2 / comparing variables to determine which is bigger /
blt r1_lower / jump to r1_lower in case r2 is bigger (N==1) /
mov r0, r1 / if branching/jumping did not occur, r1 is bigger (or the same) so store r1 into r0 /
b end / proceed to the end /
r1_lower:
mov r0, r2 / We ended up here because r1 was smaller than r2, so move r2 into r0 /
b end / proceed to the end /
end:
bx lr / THE END */
这个逻辑用c语言伪代码表示出来就是
int main() {
int max = 0;
int a = 2;
int b = 3;
if(a < b) {
max = b;
}
else {
max = a;
}
return max;
}
在test8.s
编译链接后使用gdb调试

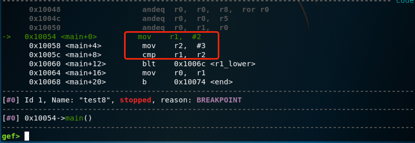

在main下断点，然后run
可以看到接下来要执行的两条语句分别是给r1,r2赋值
第三条是进行比较r1,r2的大小
我们使用nexti 2直接来到复制之后的情况
可以看到此时出现了分支
分别是r1大于r2，和r1小于r2的情况，会把大的那个寄存器的值赋给r0
继续nexti
可以看到现在判断出来r2比较大，所以下一条指令会把r2的值赋给r0
nexti后此时查看r0的值，确实和r2的值一样，为0x3
我们再来看一个例子
代码如下
.global main
main:
mov r0, #0 /* setting up initial variable a /
loop:
cmp r0, #4 / checking if a4 /
beq end / proceeding to the end if a4 /
add r0, r0, #1 / increasing a by 1 if the jump to the end did not occur /
b loop / repeating the loop /
end:
bx lr / THE END */
代码逻辑用c伪代码表示出来为
int main() {
int a = 0;
while(a < 4) {
a= a+1;
}
return a;
}
代码在test9.s

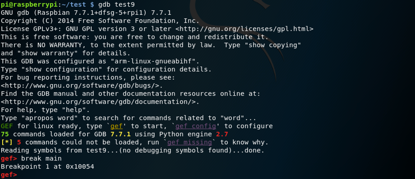

编译链接后用gdb调试，在main下断点，单步调试
run
可以看到第一条是赋0给r0，然后比较r0和4，cmp指令会执行0-4,结果不等于0,所以会Z标志会置0，或者表示为!z

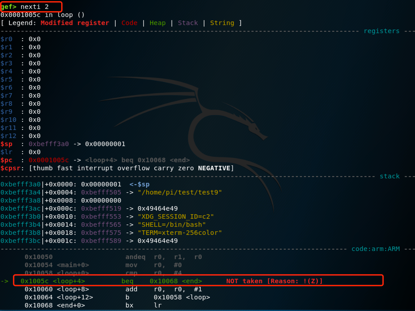

我们使用nexti2然后查看
确实cmp的结果为!z，按照逻辑，r0会自增1，表示在汇编里就是add r0,r0,#1
我们接下来同样nexti 2

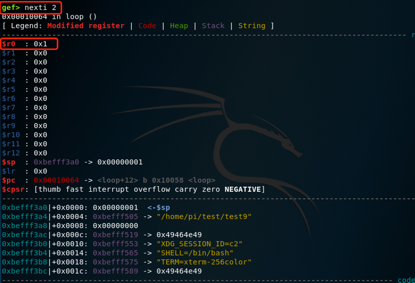

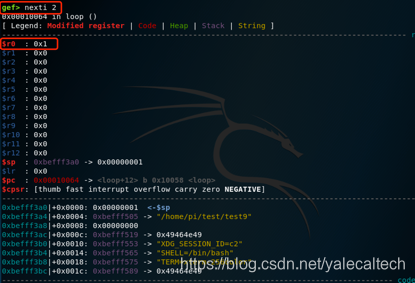

可以看到r0为0x1，后续的逻辑还是一样的，可以自行调试验证，此处不再演示。
。
参考：
azeria-labs 的arm教程
https://azeria-labs.com
