Mininet基本操作

拓扑测试

创建一个简单拓扑

mn

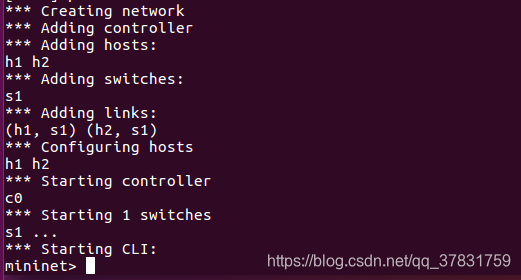

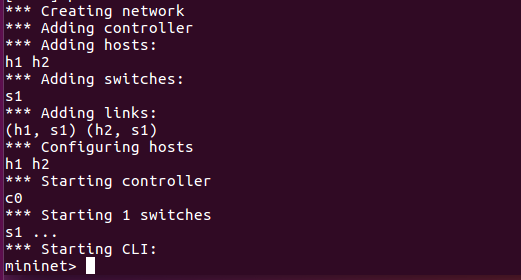

在这里插入图片描述
如图创建了一个两个host,一个switcher,一个controller的简单拓扑网络
查看节点

nodes

查看链路

net

输出各节点信息

dump

输出仿真主机信息

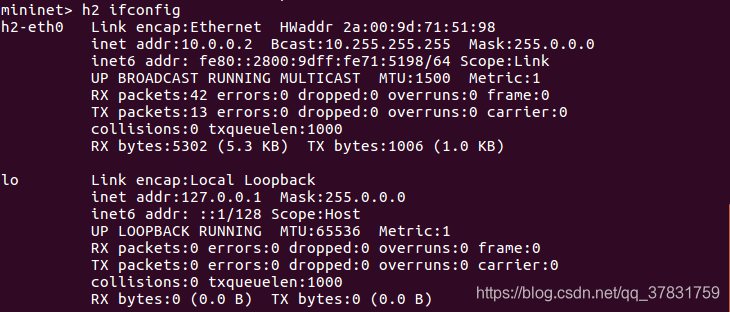

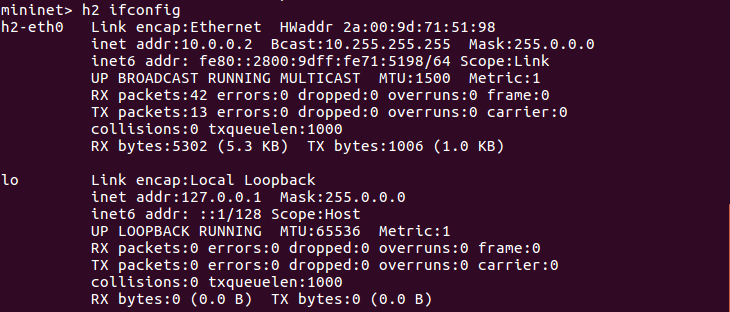

h2 ifconfig

在这里插入图片描述
节点连通实验

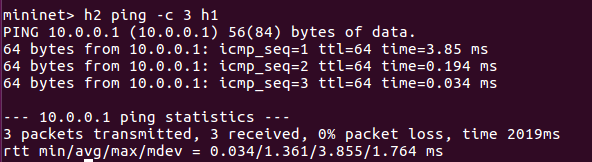

h2 ping -c 3 h1

在这里插入图片描述
全网互ping

pingall

调出终端

xterm h1 h2

退出

exit

清空

mn -c

可视化操作

运行可视化脚本

./miniedit.py

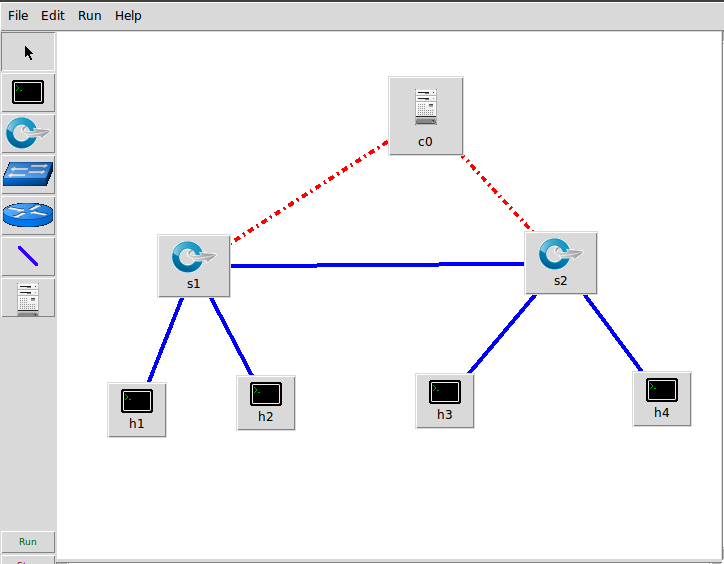

此时会出现一个空白的可视化界面,可以拖动相应的组件搭建拓扑结构
在这里插入图片描述在图标点击右键可以设置主机、交换机、控制器的属性。如ip地址等等。
