五种距离传感器

∥☆過路亽.° 提交于 2020-02-02 09:20:29


第14届智能车竞赛中的横断路障是新的赛道元素,也是最难处理的元素。对于基于摄像头的车模方案,识别红色的路障相对比较容易。对于大部分采用电磁传感器的车模,则需要额外增加检测路障的传感器。

上海海事大学智能车队多车模室外行进

近期在公众号里,参赛同学们询问比较多的检测路障的传感器报有以下五种的型号:

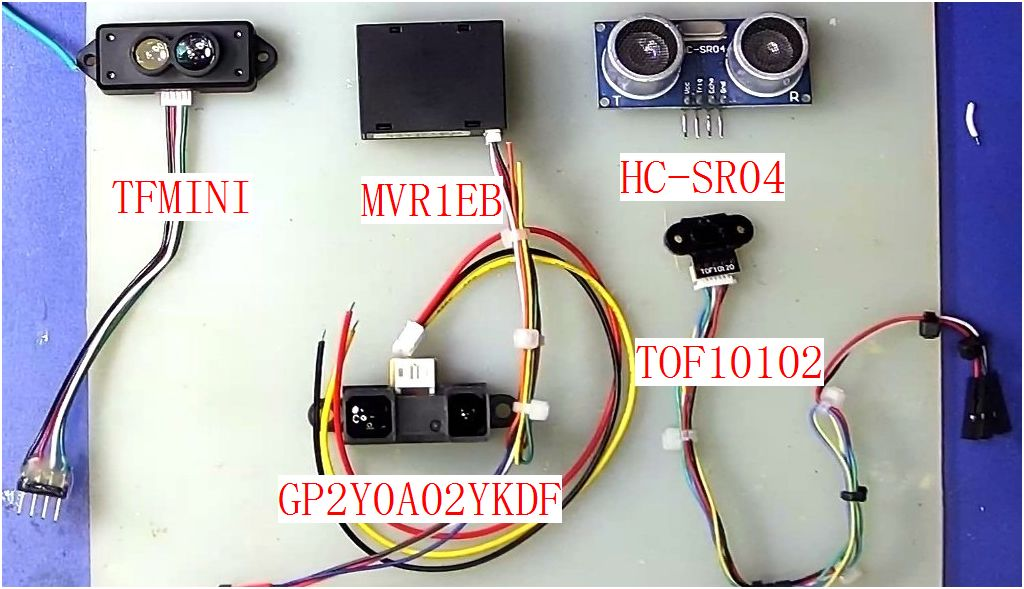

五种测距传感器

基于TOF(光飞行时间)原理的包括TFMINI, MVR1EB,TOF10102,基于几何三角光学测量原理为:GP2Y0A02YKDF,基于超声波测距有HC-SR04。

这些传感器在测量范围、精度以及价格上有着非常大的差异。

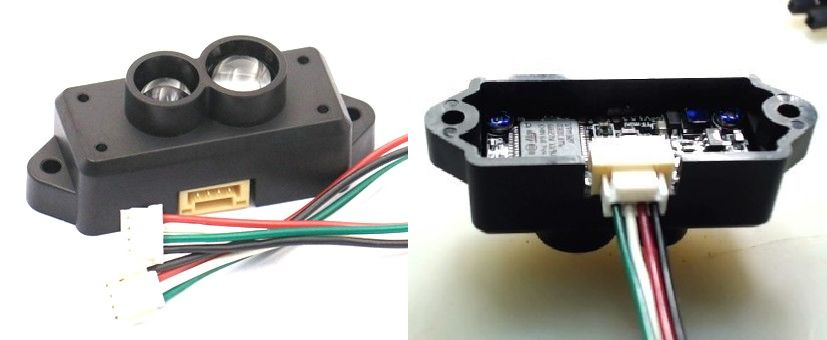

一、TFMINI(淘宝参考价格:249.00元)image

工作电压:5V

接口信号:串口(TTL)

测量范围:30cm~1200cm

测量频率:100Hz

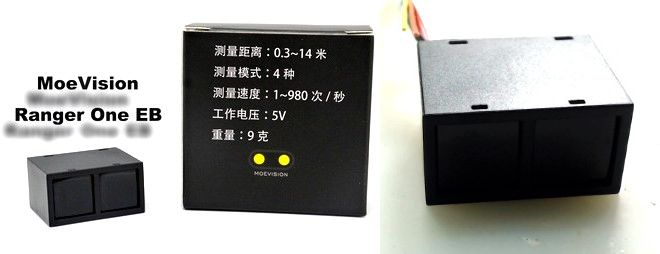

二、MVR1EB(淘宝参考价格:198.00元)image

工作电压:5V

接口信号:串口(TTL)

测量范围:30cm~1400cm

测量频率:最高980Hz

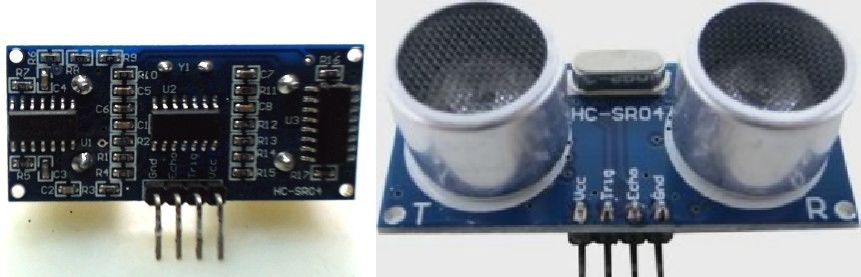

三、HC-SR04(淘宝参考价格4.15元)image

工作电压:5V

接口信号:脉冲

测量范围:2cm-400cm

测量频率:50Hz

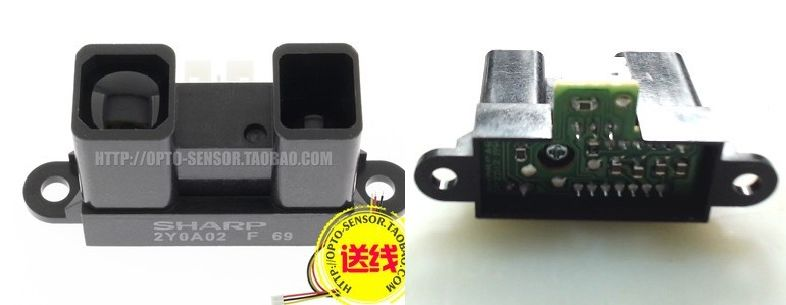

四、GP2Y0A02YKDF(淘宝参考价格:23.50元)image

工作电压:5V

接口信号:模拟电压

测量范围:20cm~150cm

测量频率:30Hz

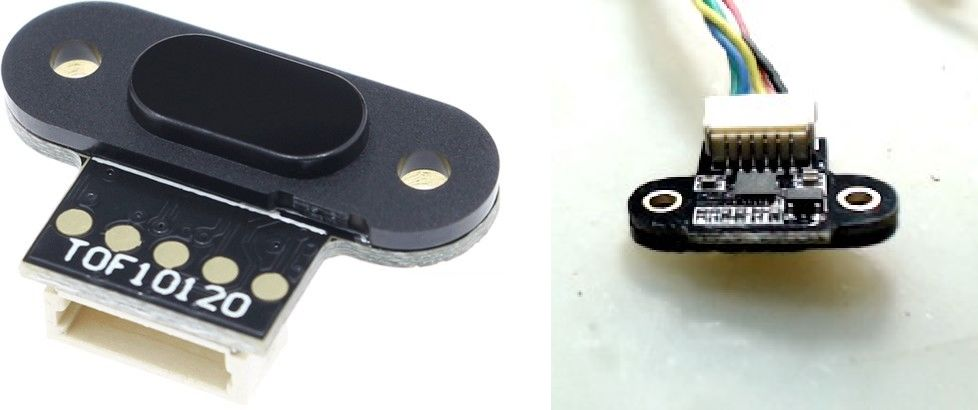

五、TOF10120(淘宝参考价格:37.00元)image

工作电压:3~5V

接口信号:串口(TTL)

测量范围:5cm~180cm

测量频率: 50Hz

使用这些传感器,识别赛道上的横断路障,主要遇到的挑战包括:

(1)环境光线影响:除了超声波模块之外,其它四种距离传感器都对阳光,或者包含有大量红外线成分的卤素灯,白炽灯都会有影响。在实际比赛中,横断路障应该避免被阳光直接照射。

(2)坡道影响:坡道斜面也可能会被误判成路障。如果不配合颜色、摄像头进行区分坡道会使得车模采用绕行动作。


黑暗里的电磁车模

也可以通过增加上下两个距离检测,根据坡道的斜面在不同高度的传感器反映出的距离不同来识别坡道;或者通过舵机微调传感器的角度来判断坡道的斜面。

(3)周围围挡影响:为了避免赛道周围的围挡对于比赛的影响,今年比赛的赛道周围围挡需要距离赛道至少一米以上。

变形金刚组车模过坡道
