Android Jetpack架构组件之Navigation入门



——沉默不是因为词穷，而是因为心空。现实有多残酷，你就应该有多坚强。

前言

一、简介

（1）是什么

（2）有什么用

（3）有什么优点

​二、基本使用

（1）添加依赖

（2）创建navigation视图

（3）Activity中添加NavHost

（4）代码实现导航功能

三、组件分析

四、进阶

五、内容推荐

---

前言

——这篇主要是梳理一下Jetpack架构组件之一的Navigation，并结合楼主所学做个总结。面向那些还没接触Navigation的同学们。看完这篇可以快速了解它，并轻松使用。也想请教前辈们指点文章中的错误或不足的地方。本篇只描述Navigation，不会拓展额外的知识,若想了解更多关于Jetpack组件知识可以看楼主写的Jetpack专栏。



一、简介

（1）是什么

——是Android Jetpack 中的导航组件，支持用户导航、进入和退出应用中不同内容片段的交互。

这是文档给的说法，描述简单。却不易理解，唯有使用过该组件的方可理解其深刻含义。

这里就不强行解释，待浏览完该文章再细品。

（2）有什么用

——Android Jetpack 的导航组件可帮助您实现导航，无论是简单的按钮点击，还是应用栏和抽屉式导航栏等更为复杂的模式。

（3）有什么优点

1. 管理 Fragment 更加方便
2. 更好的处理Fragment切换导航问题
3. 该组件还可以支持抽屉式导航栏（DrawerLayout）和底部导航（BottomNavigationView）与顶部应用栏（Toolbar、CollapsingToolbarLayout、ActionBar）

​二、基本使用

（1）添加依赖

dependencies {
  def nav_version = "2.1.0"

  // Java language implementation
  implementation "androidx.navigation:navigation-fragment:$nav_version"
  implementation "androidx.navigation:navigation-ui:$nav_version"

  // Kotlin
  implementation "androidx.navigation:navigation-fragment-ktx:$nav_version"
  implementation "androidx.navigation:navigation-ui-ktx:$nav_version"

}

（2）创建navigation视图

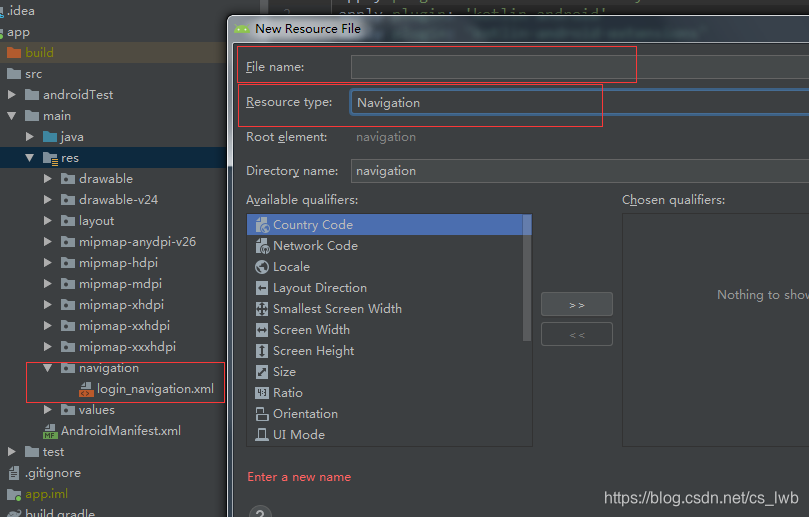

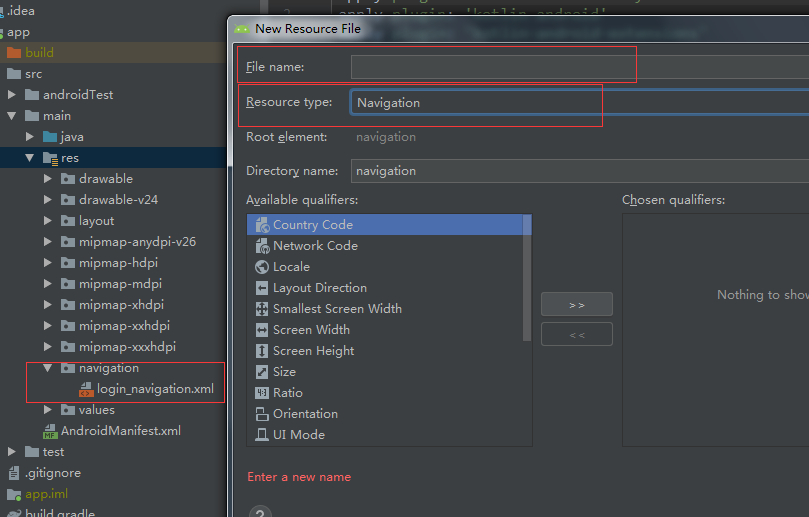

1.右击res—New>Android Resource File

2.定义名称与资源类型 Resource type =Navigation

这边定义login_navigation.xml文件如下。具体如何使用请参考官方文档。

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/login_navigation"
    app:startDestination="@id/splashFragment">

    <fragment
        android:id="@+id/splashFragment"
        android:name="com.blcs.xxx.fragment.SplashFragment"
        android:label="splash"
        tools:layout="@layout/fragment_splash" >
        <action
            android:id="@+id/action_splashFragment_to_loginFragment"
            app:destination="@id/loginFragment" />
    </fragment>
    <fragment
        android:id="@+id/loginFragment"
        android:name="com.blcs.xxx.fragment.LoginFragment"
        android:label="login"
        tools:layout="@layout/fragment_login" >
        <action
            android:id="@+id/action_loginFragment_to_registerFragment"
            app:destination="@id/registerFragment" />
    </fragment>
    <fragment
        android:id="@+id/registerFragment"
        android:name="com.blcs.xxx.fragment.RegisterFragment"
        android:label="register"
        tools:layout="@layout/fragment_register" />
</navigation>

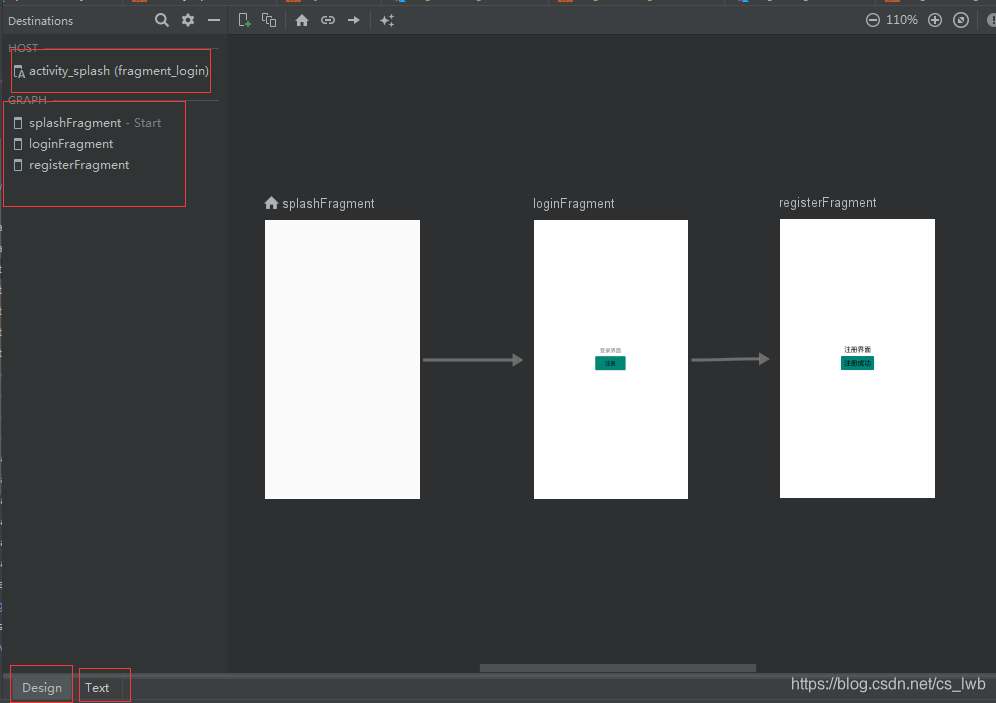

可以通过视图清楚的查看Fragment之间的关系。

（3）Activity中添加NavHost

要使用navigation视图，需要在Activity布局中添加NavHost。NavHost也可以称为navigation的宿主。

使用如下：activity_splash.xml    （app:navGraph="@navigation/login_navigation"）

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    tools:context=".activity.SplashActivity"
    style="@style/lin_ver">

    <fragment
        android:id="@+id/fragment_login"
        android:name="androidx.navigation.fragment.NavHostFragment"
        style="@style/match_match"
        app:defaultNavHost="true"
        app:navGraph="@navigation/login_navigation"
         />

</LinearLayout>

（4）代码实现导航功能

下面使用kotlin：

SplashFragment ——> LoginFragment ：

  findNavController().navigate(R.id.action_splashFragment_to_loginFragment)

LoginFragment ——> RegisterFragment：

findNavController().navigate(R.id.action_loginFragment_to_registerFragment)

RegisterFragment ——> LoginFragment ： 返回

findNavController().popBackStack()

通过finNavController()可以在Fragment中自由切换。

最后会实现如下效果。

下面具体分析如何使用该导航组件

三、组件分析

该导航组件由以下三个关键部分组成：Navigation、NavHost、NavController

（1）Navigation：在一个集中位置包含所有导航相关信息的 XML 资源。这包括应用内所有单个内容区域（称为目标）以及用户可以通过应用获取的可能路径

（2）NavHost：显示导航图中目标的空白容器。导航组件包含一个默认 NavHost 实现 (NavHostFragment)，可显示 Fragment 目标

（3）NavController：在 NavHost 中管理应用导航的对象。当用户在整个应用中移动时，NavController 会安排 NavHost 中目标内容的交换

通过上面的例子：

Navigation实际上就是指navigation文件下的xml文件。

NavHost就是容纳navigation的容器。如下面的例子

    <fragment
        android:id="@+id/fragment_login"
        android:name="androidx.navigation.fragment.NavHostFragment"
        style="@style/match_match"
        app:defaultNavHost="true"
        app:navGraph="@navigation/login_navigation"
         />

NavController则是控制Fragment之间的跳转与切换

四、进阶

（1）导航到目的地

Kotlin：

Fragment.findNavController()
View.findNavController()
Activity.findNavController(viewId: Int)
Java：

NavHostFragment.findNavController(Fragment)
Navigation.findNavController(Activity, @IdRes int viewId)
Navigation.findNavController(View)

通过上面方法获取到NavController对象，并调用 navigate() 的某个重载，以在各个目的地之间导航

（2）在Fragment之间传递数据

——Navigation 支持您通过定义目的地参数将数据附加到导航操作，可通过以下方式传递参数：

1.定义目的地参数

 <fragment android:id="@+id/myFragment" >
         <argument
             android:name="myArg"
             app:argType="integer"
             android:defaultValue="0" />
</fragment>

2.使用 Safe Args 传递安全的数据

Navigation 组件具有一个名为 Safe Args 的 Gradle 插件，该插件可以生成简单的 object 和 builder 类，以便以类型安全的方式浏览和访问任何关联的参数。我们强烈建议您将 Safe Args 用于导航和数据传递，因为它可以确保类型安全。

//添加依赖
buildscript {
        repositories {
            google()
        }
        dependencies {
            def nav_version = "2.1.0"
            classpath "androidx.navigation:navigation-safe-args-gradle-plugin:$nav_version"
        }
    }

apply plugin: "androidx.navigation.safeargs"
apply plugin: "androidx.navigation.safeargs.kotlin"

//传递参数
    @Override
    public void onClick(View view) {
       EditText amountTv = (EditText) getView().findViewById(R.id.editTextAmount);
       int amount = Integer.parseInt(amountTv.getText().toString());
       ConfirmationAction action =
               SpecifyAmountFragmentDirections.confirmationAction()
       action.setAmount(amount)
       Navigation.findNavController(view).navigate(action);
    }

//接收参数方法
   @Override
    public void onViewCreated(View view, @Nullable Bundle savedInstanceState) {
        TextView tv = view.findViewById(R.id.textViewAmount);
        int amount = ConfirmationFragmentArgs.fromBundle(getArguments()).getAmount();
        tv.setText(amount + "")
    }

3.使用 Bundle 对象在目的地之间传递参数

//传递参数
    Bundle bundle = new Bundle();
    bundle.putString("amount", amount);
    Navigation.findNavController(view).navigate(R.id.confirmationAction, bundle);

//接收参数
    TextView tv = view.findViewById(R.id.textViewAmount);
    tv.setText(getArguments().getString("amount"));

4.将数据传递给起始目的地

您可以将数据传递给应用的起始目的地。首先，您必须显式构建一个 Bundle 来存储数据。然后，使用以下方法之一将该 Bundle 传递给起始目的地：

如果您要以编程方式创建 NavHost，请调用 NavHostFragment.create(R.navigation.graph, args)，其中 args 是存储数据的 Bundle。
或者，您也可以通过调用以下 NavController.setGraph() 过载之一来设置起始目的地参数：
使用图表 ID：navController.setGraph(R.navigation.graph, args)
使用图表本身：navController.setGraph(navGraph, args)
要检索起始目的地中的数据，请调用 Fragment.getArguments()。

（3）嵌套导航图表

——navigation标签中再嵌入navigation

<?xml version="1.0" encoding="utf-8"?>
    <navigation xmlns:app="http://schemas.android.com/apk/res-auto"
        xmlns:tools="http://schemas.android.com/tools"
        xmlns:android="http://schemas.android.com/apk/res/android"
        app:startDestination="@id/mainFragment">
        <fragment
            android:id="@+id/mainFragment"
            android:name="com.example.cashdog.cashdog.MainFragment"
            android:label="fragment_main"
            tools:layout="@layout/fragment_main" >
            <action
                android:id="@+id/action_mainFragment_to_sendMoneyGraph"
                app:destination="@id/sendMoneyGraph" />
            <action
                android:id="@+id/action_mainFragment_to_viewBalanceFragment"
                app:destination="@id/viewBalanceFragment" />
        </fragment>
        <fragment
            android:id="@+id/viewBalanceFragment"
            android:name="com.example.cashdog.cashdog.ViewBalanceFragment"
            android:label="fragment_view_balance"
            tools:layout="@layout/fragment_view_balance" />
        <navigation android:id="@+id/sendMoneyGraph" app:startDestination="@id/chooseRecipient">
            <fragment
                android:id="@+id/chooseRecipient"
                android:name="com.example.cashdog.cashdog.ChooseRecipient"
                android:label="fragment_choose_recipient"
                tools:layout="@layout/fragment_choose_recipient">
                <action
                    android:id="@+id/action_chooseRecipient_to_chooseAmountFragment"
                    app:destination="@id/chooseAmountFragment" />
            </fragment>
            <fragment
                android:id="@+id/chooseAmountFragment"
                android:name="com.example.cashdog.cashdog.ChooseAmountFragment"
                android:label="fragment_choose_amount"
                tools:layout="@layout/fragment_choose_amount" />
        </navigation>
    </navigation>

//跳转方法
view.findNavController().navigate(R.id.action_mainFragment_to_sendMoneyGraph)

——通过 <include> 引用其他导航图表、在导航图表中，您可以使用 include 引用其他图表

<!-- (root) nav_graph.xml -->
    <?xml version="1.0" encoding="utf-8"?>
    <navigation xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        xmlns:tools="http://schemas.android.com/tools"
        android:id="@+id/nav_graph"
        app:startDestination="@id/fragment">

        <include app:graph="@navigation/included_graph" />

        <fragment
            android:id="@+id/fragment"
            android:name="com.example.myapplication.BlankFragment"
            android:label="Fragment in Root Graph"
            tools:layout="@layout/fragment_blank">
            <action
                android:id="@+id/action_fragment_to_second_graph"
                app:destination="@id/second_graph" />
        </fragment>

        ...
    </navigation>

    <!-- included_graph.xml -->
    <?xml version="1.0" encoding="utf-8"?>
    <navigation xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        xmlns:tools="http://schemas.android.com/tools"
        android:id="@+id/second_graph"
        app:startDestination="@id/includedStart">

        <fragment
            android:id="@+id/includedStart"
            android:name="com.example.myapplication.IncludedStart"
            android:label="fragment_included_start"
            tools:layout="@layout/fragment_included_start" />
    </navigation>

（4）定义全局操作

—— 对于应用中的任何可通过多条路径到达的目的地，都应定义可转到它的相应全局操作

创建全局操作

<?xml version="1.0" encoding="utf-8"?>
    <navigation xmlns:app="http://schemas.android.com/apk/res-auto"
                xmlns:tools="http://schemas.android.com/tools"
                xmlns:android="http://schemas.android.com/apk/res/android"
                android:id="@+id/main_nav"
                app:startDestination="@id/mainFragment">

      ...

      <action android:id="@+id/action_global_mainFragment"
              app:destination="@id/mainFragment"/>

    </navigation>

使用全局操作

view.findNavController().navigate(R.id.action_global_mainFragment)

（5）在目的地之间添加动画过渡效果

——借助 Navigation 组件，可以同时向操作添加属性动画和视图动画

<fragment
        android:id="@+id/splashFragment"
        android:name="com.blcs.xxx.fragment.SplashFragment"
        android:label="splash"
        tools:layout="@layout/fragment_splash" >
        <action
            android:id="@+id/action_splashFragment_to_loginFragment"
            app:destination="@id/loginFragment"
            app:enterAnim="@anim/nav_default_enter_anim"
            app:exitAnim="@anim/nav_default_exit_anim"
            app:popEnterAnim="@anim/nav_default_pop_enter_anim"
            app:popExitAnim="@anim/nav_default_pop_exit_anim"/>
    </fragment>

——在目的地之间添加共享元素过渡效果

除了过渡动画之外，Navigation 组件还支持在目的地之间添加共享元素过渡效果。共享元素过渡以编程方式提供，而不是通过您的导航 XML 文件提供，因为它们需要引用您想要添加到共享元素过渡中的 View 实例

——Fragment 目的地共享元素过渡

借助 FragmentNavigator.Extras 类，您可以将共享元素附加到对 Fragment 目的地的 navigate() 调用

    FragmentNavigator.Extras extras = new FragmentNavigator.Extras.Builder()
        .addSharedElement(imageView, "header_image")
        .addSharedElement(titleView, "header_title")
        .build();
    Navigation.findNavController(view).navigate(R.id.details,
        null, // Bundle of args
        null, // NavOptions
        extras);

——Activity 目的地共享元素过渡

Activity 依靠 ActivityOptionsCompat 来控制共享元素过渡（启动具有一个共享元素的 Activity 文档对此进行了详细介绍）

    ActivityOptions options = ActivityOptions.makeSceneTransitionAnimation(this,
            Pair.create(imageView, "header_image"),
            Pair.create(titleView, "header_title"));

    ActivityNavigator.Extras extras = new ActivityNavigator.Extras.Builder()
        .setActivityOptions(options)
        .build();
    Navigation.findNavController(view).navigate(R.id.details,
        null, // Bundle of args
        null, // NavOptions
        extras);

——将弹出动画应用于 Activity 过渡

   @Override
    public void finish() {
        super.finish();
        ActivityNavigator.applyPopAnimationsToPendingTransition(this);
    }

五、内容推荐

• 《CSDN》《简书》
• 《Android Jetpack架构组件之Room入门及源码分析》
• 《Android Jetpack架构组件之ViewModel入门到精通》
• 《Android Jetpack架构组件之LiveData》

若您发现文章中存在错误或不足的地方，希望您能指出！

来源：CSDN

作者：斌林诚上

链接：https://blog.csdn.net/cs_lwb/article/details/104124169
