UML-组件图

概述

 在UML中，使用组件图来可视化物理组件以及间的关系，并描述构其造细节。面向对象系统的物理方面建模时使用两种图一种是组件图、另一种是配置图。组件图描述了软件组件以及组件之间的关系，组件本身是代码的物理模块，组件图显示了代码的结构。

系统建模过程中建立组件图的用途：

1. 能帮助客户理解最终的系统结构。
2. 组件图是开发工作有一个明确的目标。
3. 组件图有利于帮助工作组的其他人员理解系统。
4. 使用组件图有利于软件系统的组件重用。

组件图中包括三种元素：

• 组件

• 接口、

• 依赖


组件类型：

1. 配置组件：是形成可执行文件的基础。如：动态链接库DLL、二进制可执行体、ActiveX控件和JavaBeans。
2. 工作产品组件：是配置组件的来源，如数据库文件和程序源代码。
3. 执行组件：是最终可运行系统产生的运行结果。

接口类型：

1. 导出接口：导出接口有提供操作的组件提供。
2. 导入接口：访问服务的组件使用导入接口。

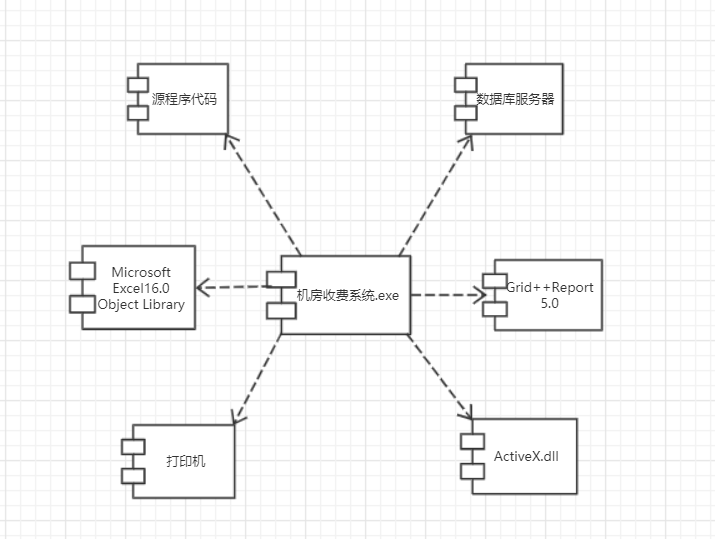

组件图：
