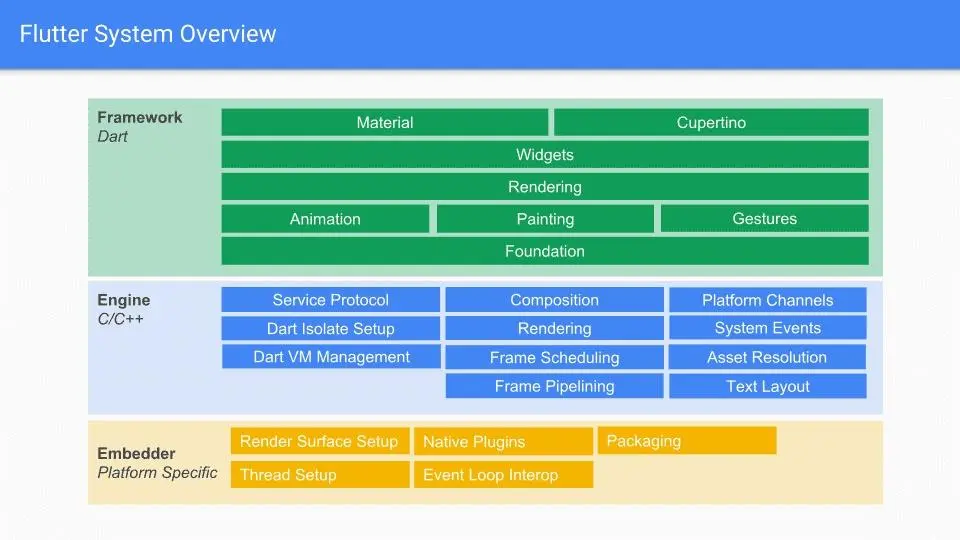

1、Flutter架构图
（1）、Framework层
Framework使用dart语言实现，包括UI，文本，图片，按钮等Widgets，渲染，动画，手势等。此部分的核心代码是flutter仓库下的flutter package，以及sky_engine仓库下的 io, async, ui(dart:ui库提供了Flutter框架和引擎之间的接口)等package。
（2）、Engine层
Engine使用C++实现，主要包括:Skia, Dart 和 Text。
Skia是开源的二维图形库，提供了适用于多种软硬件平台的通用API。其已作为Google Chrome，Chrome OS，Android, Mozilla Firefox, Firefox OS等其他众多产品的图形引擎，支持平台还包括Windows, macOS, iOS，Android，Ubuntu等。
Dart 部分主要包括:Dart Runtime，Garbage Collection(GC)，如果是Debug模式的话，还包括JIT(Just In Time)支持。Release和Profile模式下，是AOT(Ahead Of Time)编译成了原生的arm代码，并不存在JIT部分。
Text 即文本渲染，其渲染层次如下:衍生自 Minikin的libtxt库(用于字体选择，分隔行)；HartBuzz用于字形选择和成型；Skia作为渲染/GPU后端，在Android和Fuchsia上使用FreeType渲染，在iOS上使用CoreGraphics来渲染字体。
（3）、Embedder层
Embedder是一个嵌入层，通过该层把Flutter嵌入到各个平台上去，Embedder的主要工作包括渲染Surface设置, 线程设置，以及插件等。平台(如iOS)只是提供一个画布，剩余的所有渲染相关的逻辑都在Flutter内部，这就使得它具有了很好的跨端一致性。
2、Flutter线程管理
Flutter Engine自己不创建, 管理线程。Flutter Engine线程的创建和管理是由embedder负责的。Embeder提供四个Task Runner, 每个Task Runner负责不同的任务，Flutter Engine不在乎Task Runner具体跑在哪个线程，但是它需要线程配置在整一个生命周期里面保持稳定。也就是说一个Runner最好始终保持在同一线程运行
（1）、Platform Task Runner
是Flutter Engine的主Task Runner，运行Platform Task Runner的线程可以理解为是主线程。类似于Android Main Thread或者iOS的Main Thread。对于Flutter Engine来说Platform Runner所在的线程跟其它线程并没有实质上的区别。 可以同时启动多个Engine实例，每个Engine对应一个Platform Runner，每个Runner跑在各自的线程里。这也是Fuchsia（Google正在开发的操作引擎）里Content Handler的工作原理。一般情况下，一个Flutter应用启动的时候会创建一个Engine实例，Engine创建的时候会创建一个线程供Platform Runner使用。
跟Flutter Engine的所有交互（接口调用）必须发生在Platform Thread，试图在其它线程中调用Flutter Engine会导致无法预期的异常。这跟Android和IOS对于UI的操作都必须在主线程进行相类似。需要注意的是在Flutter Engine中有很多模块都是非线程安全的。一旦引擎正常启动运行起来，所有引擎API调用都将在Platform Thread里发生。
Platform Runner所在的Thread不仅仅处理与Engine交互，它还处理来自平台的消息。这样的处理比较方便的，因为几乎所有引擎的调用都只有在Platform Thread进行才能是安全的，Native Plugins不必要做额外的线程操作就可以保证操作能够在Platform Thread进行。如果Plugin自己启动了额外的线程，那么它需要负责将返回结果派发回Platform Thread以便Dart能够安全地处理。规则很简单，对于Flutter Engine的接口调用都需保证在Platform Thread进行。
阻塞Platform Thread不会直接导致Flutter应用的卡顿（跟iOS android主线程不同）。尽管如此，平台对Platform Thread还是有强制执行限制。所以建议复杂计算逻辑操作不要放在Platform Thread而是放在其它线程（不包括我们现在讨论的这个四个线程）。其他线程处理完毕后将结果转发回Platform Thread。长时间卡住Platform Thread应用有可能会被系统Watchdot强行杀死。
（2）、UI Task Runner
Flutter Engine用于执行Dart root isolate代码。Root isolate比较特殊，它绑定了不少Flutter需要的函数方法。Root isolate运行应用的main code。引擎启动的时候为其增加了必要的绑定，使其具备调度提交渲染帧的能力。
1、对于每一帧，引擎要做的事情有：
2、Root isolate通知Flutter Engine有帧需要渲染。
3、Flutter Engine通知平台，需要在下一个vsync的时候得到通知。
4、平台等待下一个vsync
5、对创建的对象和Widgets进行Layout并生成一个Layer Tree，Layer Tree马上被提交给Flutter Engine。当前阶段没有进行任何光栅化，这个步骤仅是生成了对需要绘制内容的描述。
6、创建或者更新Tree，这个Tree包含了用于屏幕上显示Widgets的语义信息。这个东西主要用于平台相关的辅助Accessibility元素的配置和渲染。
除了渲染相关逻辑之外Root Isolate还是处理来自Native Plugins的消息响应，Timers，MicroTasks和异步IO。
Root Isolate负责创建管理的Layer Tree最终决定什么内容要绘制到屏幕上。因此这个线程的过载会直接导致卡顿掉帧。
如果确实有无法避免的繁重计算，建议将其放到独立的Isolate去执行，比如使用compute关键字或者放到非Root Isolate，这样可以避免应用UI卡顿。但是需要注意的是非Root Isolate缺少Flutter引擎需要的一些函数绑定，你无法在这个Isolate直接与Flutter Engine交互。所以只在需要大量计算的时候采用独立Isolate。
（3）、GPU Task Runner
用于执行设备GPU的相关调用。UI Task Runner创建的Layer Tree信息是平台不相关，也就是说Layer Tree提供了绘制所需要的信息，具体如何实现绘制取决于具体平台和方式，可以是OpenGL，Vulkan，软件绘制或者其他Skia配置的绘图实现。GPU Task Runner中的模块负责将Layer Tree提供的信息转化为实际的GPU指令。GPU Task Runner同时也负责配置管理每一帧绘制所需要的GPU资源，这包括平台Framebuffer的创建，Surface生命周期管理，保证Texture和Buffers在绘制的时候是可用的。
基于Layer Tree的处理时长和GPU帧显示到屏幕的耗时，GPU Task Runner可能会延迟下一帧在UI Task Runner的调度。一般来说UI Runner和GPU Runner跑在不同的线程。存在这种可能，UI Runner在已经准备好了下一帧的情况下，GPU Runner却还正在向GPU提交上一帧。这种延迟调度机制确保不让UI Runner分配过多的任务给GPU Runner。
GPU Runner可以导致UI Runner的帧调度的延迟，GPU Runner的过载会导致Flutter应用的卡顿。一般来说用户没有机会向GPU Runner直接提交任务，因为平台和Dart代码都无法跑进GPU Runner。但是Embeder还是可以向GPU Runner提交任务的。因此建议为每一个Engine实例都新建一个专用的GPU Runner线程。
（4）、IO Task Runner
主要功能是从图片存储（比如磁盘）中读取压缩的图片格式，将图片数据进行处理为GPU Runner的渲染做好准备。在Texture的准备过程中，IO Runner首先要读取压缩的图片二进制数据（比如PNG，JPEG），将其解压转换成GPU能够处理的格式然后将数据上传到GPU。这些复杂操作如果跑在GPU线程的话会导致Flutter应用UI卡顿。但是只有GPU Runner能够访问GPU，所以IO Runner模块在引擎启动的时候配置了一个特殊的Context，这个Context跟GPU Runner使用的Context在同一个ShareGroup。事实上图片数据的读取和解压是可以放到一个线程池里面去做的，但是这个Context的访问只能在特定线程才能保证安全。这也是为什么需要有一个专门的Runner来处理IO任务的原因。获取诸如ui.Image这样的资源只有通过async call，当这个调用发生的时候Flutter Framework告诉IO Runner进行刚刚提到的那些图片异步操作。这样GPU Runner可以使用IO Runner准备好的图片数据而不用进行额外的操作。
用户操作，无论是Dart Code还是Native Plugins都是没有办法直接访问IO Runner。尽管Embeder可以将一些一般复杂任务调度到IO Runner，这不会直接导致Flutter应用卡顿，但是可能会导致图片和其它一些资源加载的延迟间接影响性能。所以建议为IO Runner创建一个专用的线程。
3、isolate

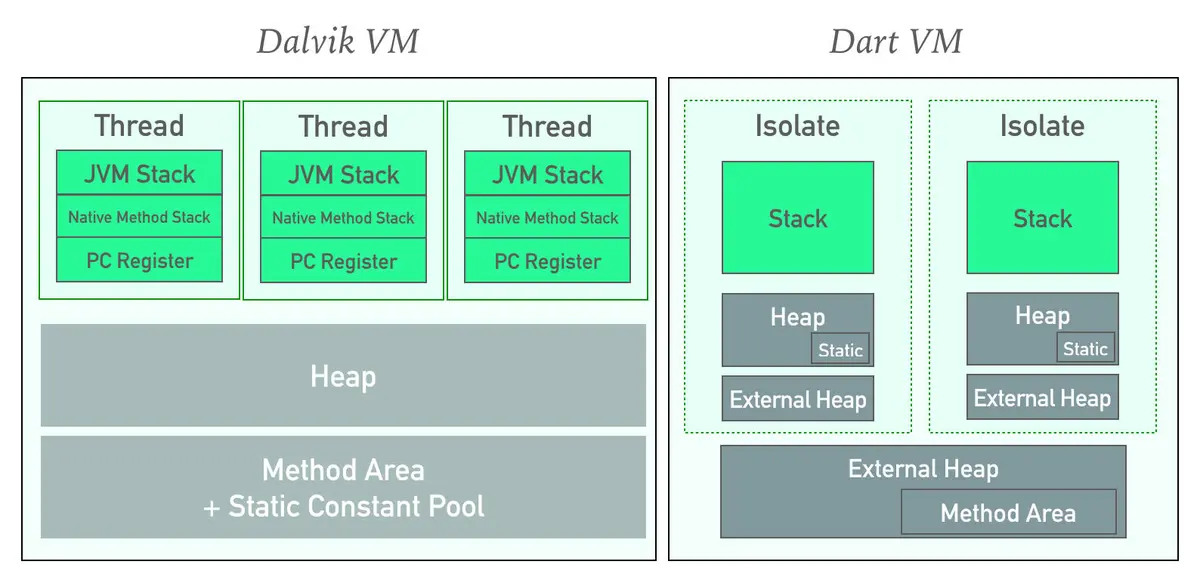

isolate是Dart对actor并发模式的实现。运行中的Dart程序由一个或多个actor组成，actor也就是Dart概念里面的isolate。isolate是隔离的，每个isolate有自己的内存和单线程运行的实体. isolate之间不互相共享内存，且独立GC。
isolate中的代码是顺序执行的，且是单线程，所以不存在资源竞争和变量状态同步的问题，也就不需要锁。Dart中的并发都是多个isolate并行实现的
由于isolate不共享内存，所以isolate之间不能直接互相通信，只能通过Port进行通信，而且是异步的
4、Flutter Engine Runners与Dart Isolate

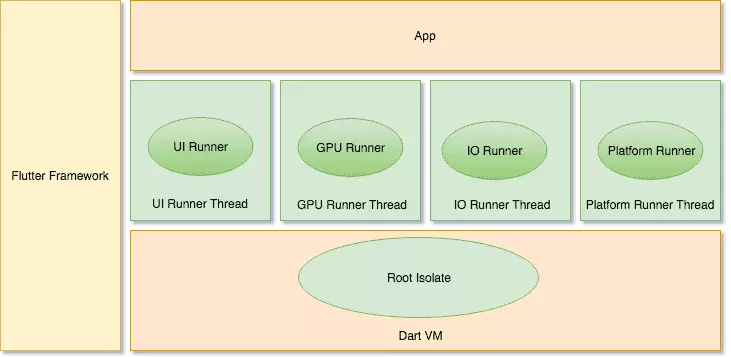

Dart的Isolate是Dart虚拟机自己管理的，Flutter Engine无法直接访问。Root Isolate通过Dart的C++调用能力把UI渲染相关的任务提交到UI Runner执行, 这样就可以跟Flutter Engine相关模块进行交互，Flutter UI相关的任务也被提交到UI Runner也可以相应的给Isolate一些事件通知，UI Runner同时也处理来自App方面Native Plugin的任务。 Dart isolate跟Flutter Runner是相互独立的，它们通过任务调度机制相互协作。
5、Dart内存管理
Dart VM将内存管理分为新生代(New Generation)和老年代(Old Generation)
新生代：初次分配的对象都位于新生代中，该区域主要是存放内存较小并且生命周期较短的对象，比如局部变量。新生代会频繁执行内存回收(GC)，回收采用“复制-清除”算法，将内存分为两块，运行时每次只使用其中的一块，另一块备用。当发生GC时，将当前使用的内存块中存活的对象拷贝到备用内存块中，然后清除当前使用内存块，最后，交换两块内存的角色。
老年代: 在新生代的GC中“幸存”下来的对象，它们会被转移到老年代中。老年代存放生命力周期较长，内存较大的对象。老年代的GC回收采用“标记-清除”算法，分成标记和清除两个阶段。在标记阶段会触发停顿，多线程并发的完成对垃圾对象的标记，降低标记阶段耗时。在清理阶段，由GC线程负责清理回收对象，和应用线程同时执行，不影响应用运行。
