OSPF学习笔记：
1、个人对ospf的理解：
一种性能良好的较为常用的动态路由协议；
性能良好主要体现在：
①网络无环路；
②收敛快（网络设备路由表和拓扑结构到达一致的速度较快）；
③扩展性好；
④支持认证；
2、涉及到的比较重要的概念：
①三张表
邻居表；数据库表；路由表；
②五种报文
hello报文；数据库报文；LSR；LSU；LSack;
③七种状态
down, #2-way# ;init;exstart;exchange;loading, #Full#;
3、其他概念
①DR，BDR；
基于路由器接口，自动选举产生。DR一旦产生，不会出现被抢占的情况；其余路由器接口DR-other只与DR和BDR建立邻居关系；DR-other间处于2-way状态；DR与BDR也是邻居关系，角色与班长，副班长类似；
②LSA ；
链路状态广播，包含每条路由信息；
③Router-id ；
每台路由器的唯一标识（可手动配置或自动选举）
4、配置
以思科Route为例：
config t
查看每台R上的接口ip；
show ip interface brief
将接口上的ip进行宣告，通配符采用精确匹配；
命令行
network X.X.X.X1 0.0.0.0 area 0
network X.X.X.X2 0.0.0.0 area 0
配完查看邻居状态：
show ip ospf neighbor
show ip router
5、配置案例：
eg:
要求：按照规划ip配置设备，配置ospf,使PC1，PC2与R3,R4的loopback ip实现互通；

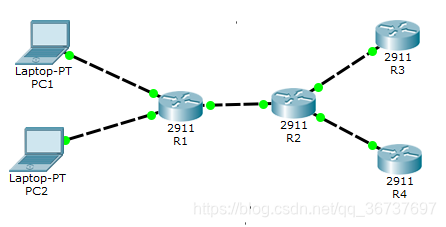

拓扑组网：
ip规划：
PC1：192.168.10.10/24
PC2：192.168.20.20/24
R1: 192.168.20.254/24 192.168.10.254/24
11.11.11.1/24(1,2互联)
R2: 11.11.11.2/24（1,2互联） 12.12.12.1/24（2,3互联） 13.13.13.1/24 （2,4互联）
R3: 12.12.12.2/24(2,3互联) 172.16.10.1/24（loopback0回环地址）
R4: 13.13.13.3/24(2,4互联） 172.16.20.1/24（loopback0回环地址）
具体配置如下：

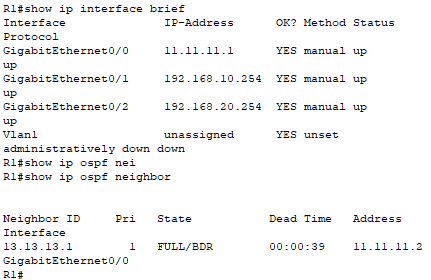

R1配置：

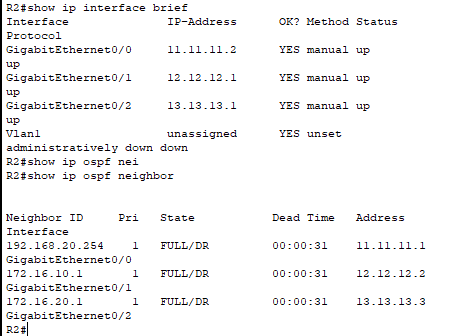

R2的配置

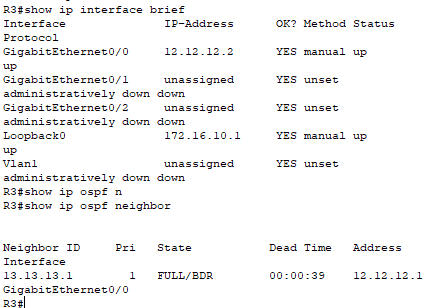

R3的配置：

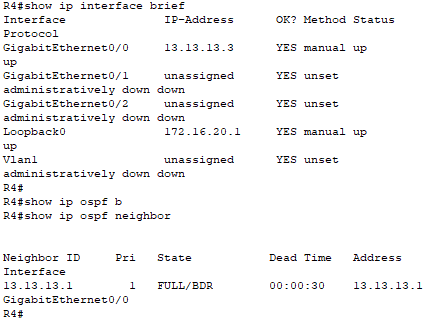

R4的配置：
路由表查看：

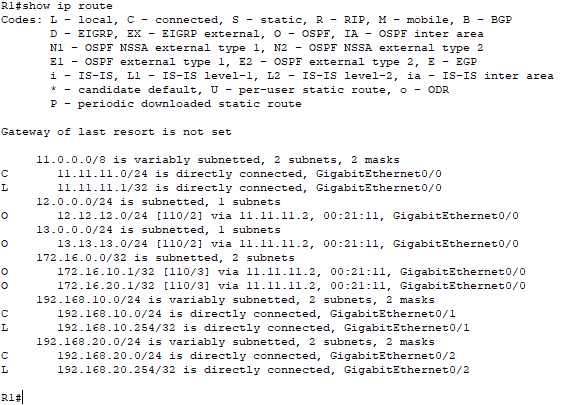

R1：

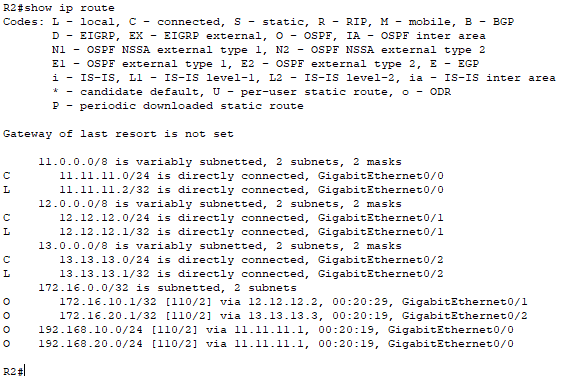

R2

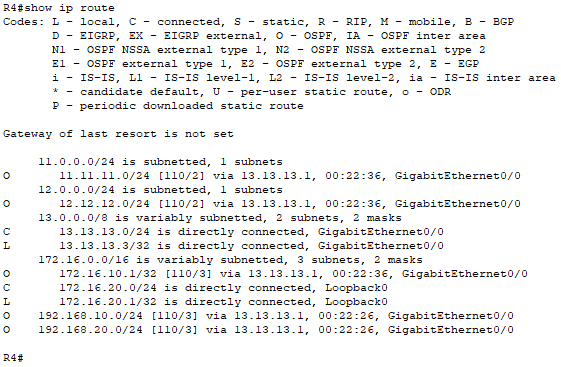

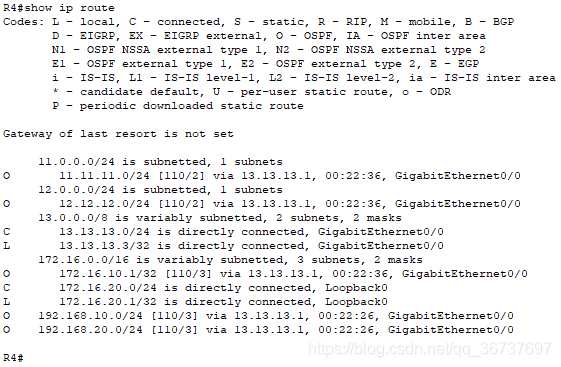

R3和R4：

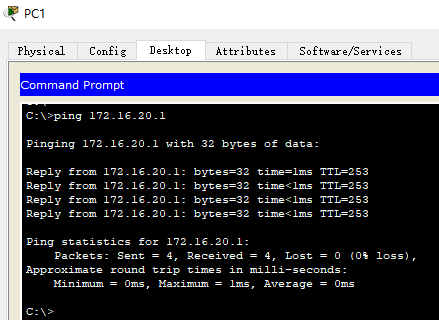

测试情况：

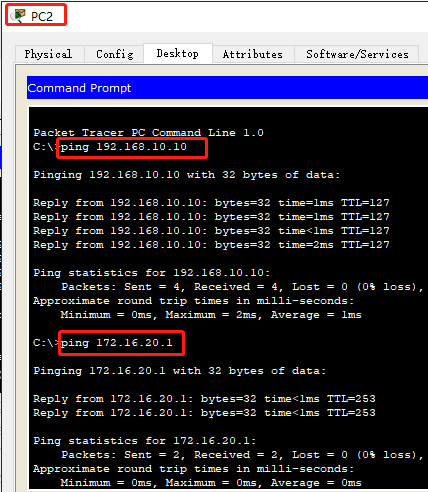

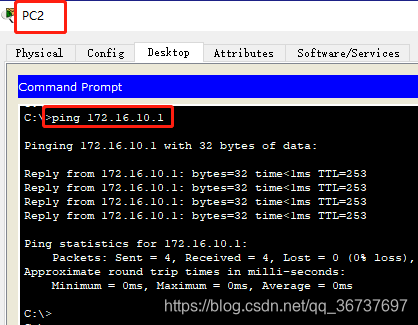

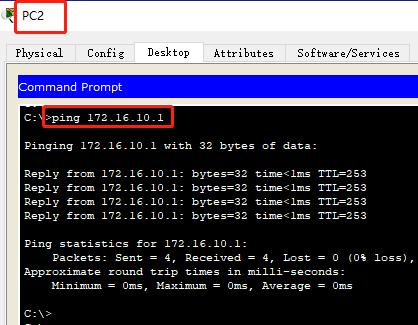

PC2：
经测试，网络拓扑实现了全网互通；
