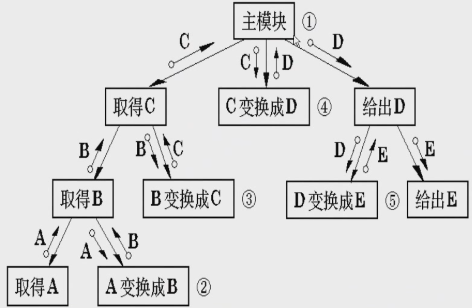

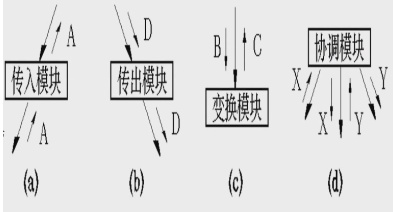

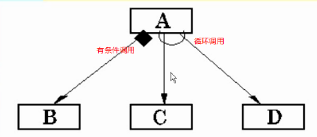

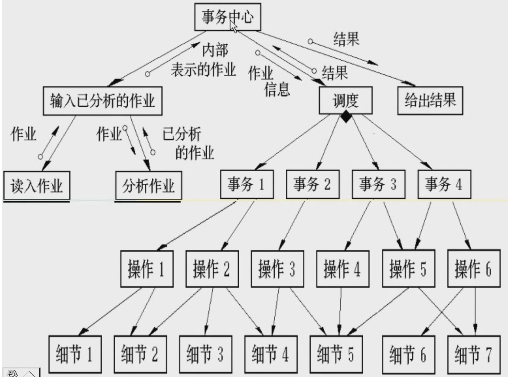

结构图（耦合、内聚）

反映程序中模块之间的层次调用关系和联系。

把大而复杂软件系统划分成易于理解的比较单纯的模块结构。

有不同的抽象层次。

功能抽象：抽象层次1：用问题所处环境的术语来描述这个软件。

抽象层次2：任务需求的描述。在这个抽象层次上，未给出“怎样做”的信息，不能直接实现。

抽象层次3：程序过程表示。

数据抽象：在不同层次上的描述数据局对象的细节，定义与该数据对象相关的操作。

信息隐蔽：数据发生变化不影响其他模块，模块所包含的信息不允许其他模块使用。

模块的独立性：每个模块只涉及软件要求的具体子功能，一般采用两个准则度模块独立性，即模块间耦合性和模块内聚。

2.模块规模应该适中

3.适当选择深度、宽度、扇出和扇入

4.作用域应该在控制欲之内

5.降低模块接口的复杂程度

6.设计单入口单出口的模块

7.功能可以预测

2.逻辑：描述模块内部怎摸做

3.状态：该模块使用时的环境和条件

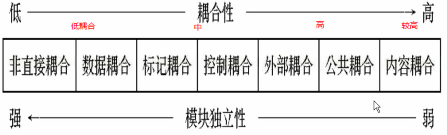

非直接耦合：两个模块之间没有任何直接关系

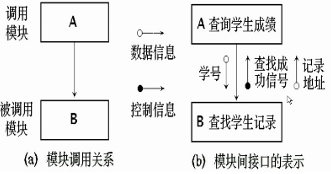

数据耦合：一个模块让问另一个模块时之间通过简单数据参数来交换输入、输出信息。

标记耦合（特征耦合）：通过参数表传递记录信息。

控制耦合：一个模块通过传送开关、标志、名字等控制信息，明显地控制选择另一模块的功能。

外部耦合：一组模块都访问同一全局变量而不是同一全部数据结构，而且不是通过参数表传递该全局变量的信息。（连接外部环境）

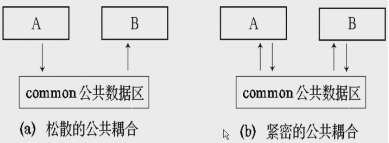

公共耦合：一组模块都访问同一公共数据环境

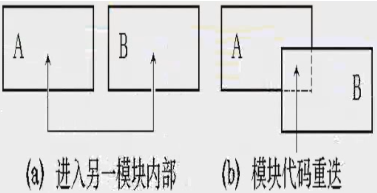

内容耦合

一个模块中各个部分都是完成某一具体功能必不可少的组成部分，是不可分割的。

信息内聚	模块完成多个功能，各个功能都在同一数据结构上操作，每一项功能有一个唯一的入口点。
通讯内聚	模块内部个各个功能部分都使用相同的输入数据，或产生了相同的输出数据。
过程内聚	当一个模块当中包含一种任务，当这种任务必须按某一特定顺序执行的时候。
时间内聚	模块中任务必须在同一时间段内执行。
逻辑内聚	把相关的功能组合在一起。
巧合内聚	模块内各部分之间没有联系，或者即使有也很松散。
