ospf三类lsa详解

一类LSA

    每个路由器都会产生此类LSA

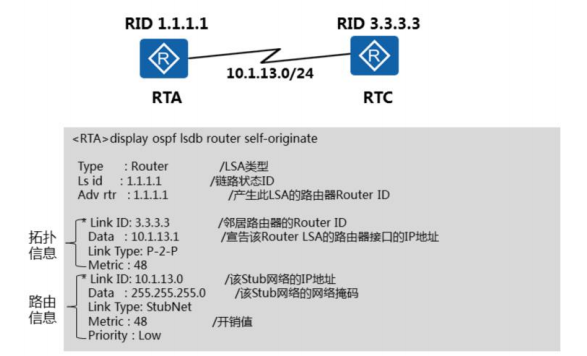

1.Router-LSA描述P2P网络

在这里插入图片描述

（1）每个ospf路由器上使用一个Router-LSA描述本区域内的链路状态信息。
    LSA头部的三个字段：Type、Ls id、Adv rtr
（2）一条Router-LSA可以描述多个链接，每个链接描述信息由Link ID，Data,Link Type和Metric组成。

其中Type类型：
①：Point-to-Point：描述一个本路由器到邻居路由器之间的点到点的链接，属于拓扑信息
②：TransNet：描述一个从本路由器到一个Transit网段，属于拓扑信息
③：StubNet：描述从本路由器到一个Stub网段（例如Loopback）的链接，属于路由信息。

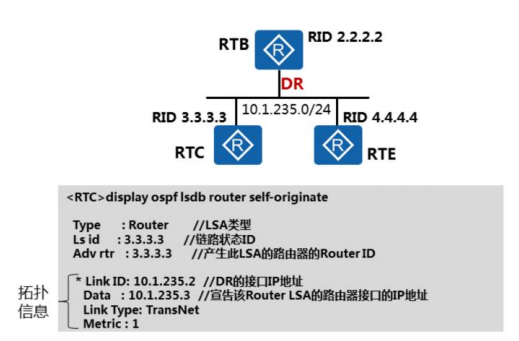

2.Router-LSA描述MA网路或者NBMA网络

在描述MA或者NBMA的网络中，Link ID作为DR的接口IP地址，Data作为本地接口的IP地址。其中Metric表示到达DR的开销值。
由于对于MA或者NBMA网络中，一类LSA只描述了拓扑信息，并没有描述路由信息，因此引入了二类LSA，是对一类LSA的一个补充。

二类LSA

   只有DR才会通告此类LSA

在这里插入图片描述

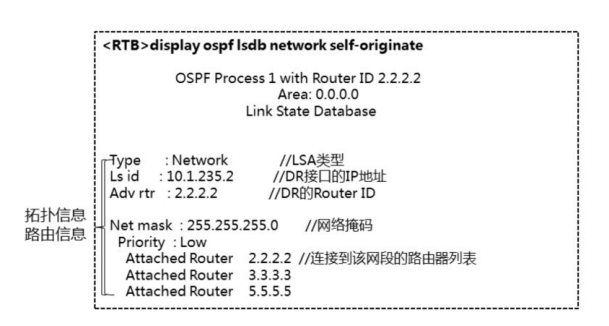

3.Network-LSA描述MA或者NBMA网络

在这里插入图片描述
①Adv rtr：产生此Network-LSA的路由器的Router ID，也就是DR的Router ID。
②基于这些信息，Ls id和Net mask做与运算，我们就可以得到该网段的IP网络号
③从DR路由器到其所连接的路由器的开销为0
④从中可以得到：DR路由器为2.2.2.2，网络号为10.1.235.0，掩码为255.255.255.0
