CCNP---重发布实验（单点双向---线型网络拓扑图）

由 ε祈祈猫儿з 提交于 2020-01-29 23:16:20

CCNP---重发布实验（单点双向---线型网络拓扑图）

目录

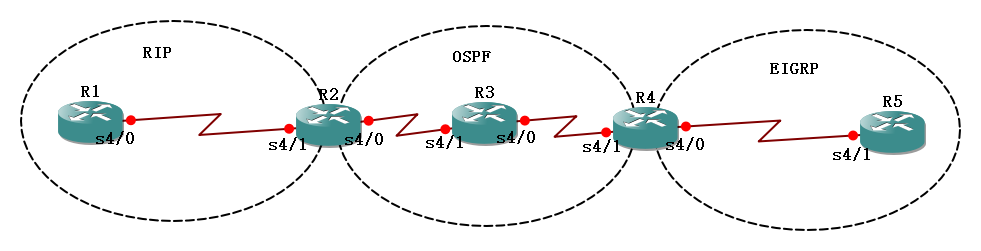

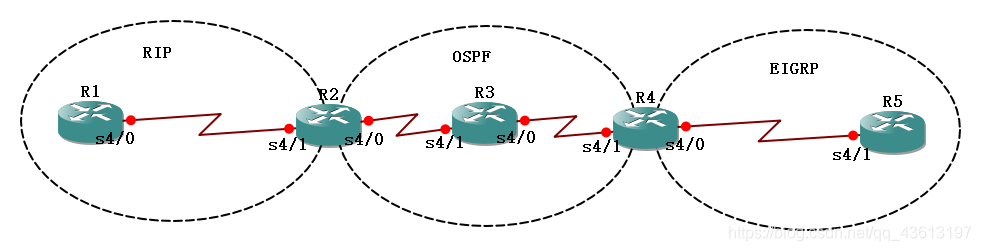

搭建拓扑图

在这里插入图片描述

实验要求

1.R1 起 RIP 协议，R3 起 OSPF 协议，R5 起 EIGRP 协议。
2.全网可达。

配置过程

配置IP地址

R1：
R1#conf t
R1(config)#int se 4/0
R1(config-if)#ip add 10.1.1.1 255.255.255.0
R1(config-if)#no shu
R1(config-if)#int lo 1
R1(config-if)#ip add 1.1.1.1 255.255.255.0
R1(config-if)#exit

R2：
R2#conf t
R2(config)#int se 4/1
R2(config-if)#ip add 10.1.1.2 255.255.255.0
R2(config-if)#no shu
R2(config-if)#int se 4/0
R2(config-if)#ip add 20.1.1.1 255.255.255.0
R2(config-if)#no shu
R2(config-if)#int lo 1
R2(config-if)#ip add 2.2.2.2 255.255.255.0
R2(config-if)#exit

R3：
R3#conf t
R3(config)#int se 4/1
R3(config-if)#ip add 20.1.1.2 255.255.255.0
R3(config-if)#no shu
R3(config-if)#int se 4/0
R3(config-if)#ip add 30.1.1.1 255.255.255.0
R3(config-if)#no shu
R3(config-if)#int lo 1
R3(config-if)#ip add 3.3.3.3 255.255.255.0
R3(config-if)#exit

R4：
R4#conf t
R4(config)#int se 4/1
R4(config-if)#ip add 30.1.1.2 255.255.255.0
R4(config-if)#no shu
R4(config-if)#int se 4/0
R4(config-if)#ip add 40.1.1.1 255.255.255.0
R4(config-if)#no shu
R4(config-if)#int lo 1
R4(config-if)#ip add 4.4.4.4 255.255.255.0
R4(config-if)#exit

R5：
R5#conf t
R5(config)#int se 4/1
R5(config-if)#ip add 40.1.1.2 255.255.255.0
R5(config-if)#no shu
R5(config-if)#int lo 1
R5(config-if)#ip add 5.5.5.5 255.255.255.0
R5(config-if)#exit

配置协议

R1（RIP）：
R1(config)#router rip
R1(config-router)#ver 2
R1(config-router)#no auto-summary
R1(config-router)#net 1.0.0.0
R1(config-router)#net 10.0.0.0
R1(config)#end
R1#write

R3（OSPF）：
R3(config)#router ospf 1
R3(config-router)#router-id 3.3.3.3
R3(config-router)#net 3.3.3.3 0.0.0.0 a 0
R3(config-router)#net 20.1.1.2 0.0.0.0 a 0
R3(config-router)#net 30.1.1.1 0.0.0.0 a 0
R3(config-router)#end
R3#write

R5（EIGRP）：
R5(config-if)#router eigrp 90
R5(config-router)#no auto-summary
R5(config-router)#net 5.0.0.0
R5(config-router)#net 40.0.0.0
R5(config-router)#end

R2（ASBR）：
R2(config)#router rip
R2(config-router)#ver 2
R2(config-router)#net 10.0.0.0
R2(config-router)#exit
R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
R2(config-router)#net 20.1.1.1 0.0.0.0 a 0
R2(config-router)#end

R4（ASBR）：
R4(config)#router ospf 1
R4(config-router)#router-id 4.4.4.4
R4(config-router)#net 30.1.1.2 0.0.0.0 a 0
R4(config-router)#exit
R4(config)#router eigrp 90
R4(config-router)#no auto-summary
R4(config-router)#net 40.0.0.0
R4(config-router)#end

此时各路由器路由表如下：
R1：
在这里插入图片描述

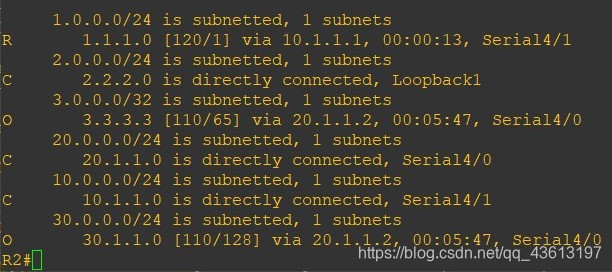

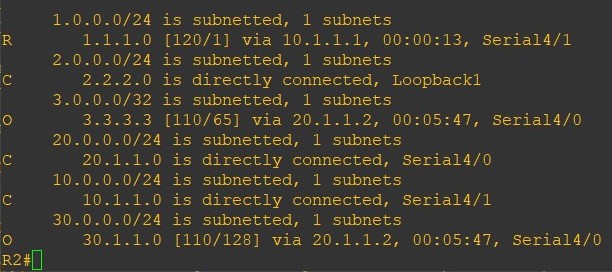

R2：
在这里插入图片描述

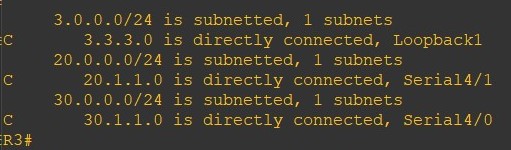

R3：
在这里插入图片描述

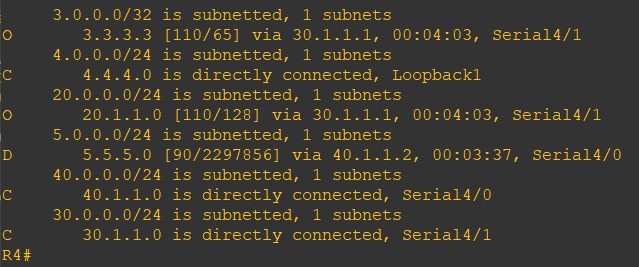

R4：
在这里插入图片描述

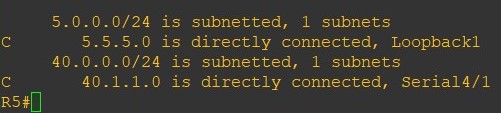

R5：
在这里插入图片描述

重发布

（1）RIP 重发布到 OSPF：
R2(config)#router ospf 1
R2(config-router)#redistribute rip subnets
R2(config-router)#redistribute static subnets
R2(config-router)#redistribute connected subnets
R2(config-router)#exit

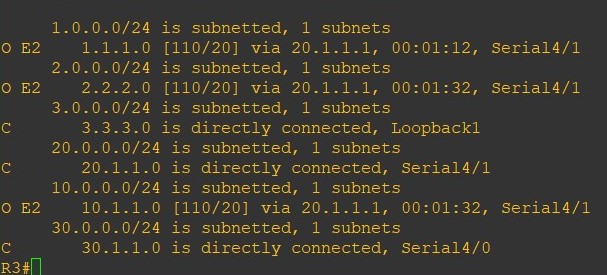

此时R3路由器路由表：
在这里插入图片描述
此时R4路由器路由表：
在这里插入图片描述
（2）OSPF 重发布到 EIGRP：
R4(config)#router eigrp 90
R4(config-router)#redistribute ospf 1 metric 1544 100 255 1 1500
R4(config-router)#redistribute static
R4(config-router)#redistribute connected
R4(config-router)#exit

此时R5路由器路由表：
在这里插入图片描述
（2.5）从 EIGRP 下发缺省
R5(config)#int se 4/0
R5(config-if)#ip summary-address eigrp 90 0.0.0.0 0.0.0.0
R5(config-router)#end
R5#write

（3）EIGPR 重发布到 OSPF：
R4(config)#router ospf 1
R4(config-router)#redistribute eigrp 90 subnets
R4(config-router)#redistribute static subnets
R4(config-router)#redistribute connected subnets
R4(config-router)#default-information originate
R4(config-router)#exit

此时R3路由器路由表：
在这里插入图片描述

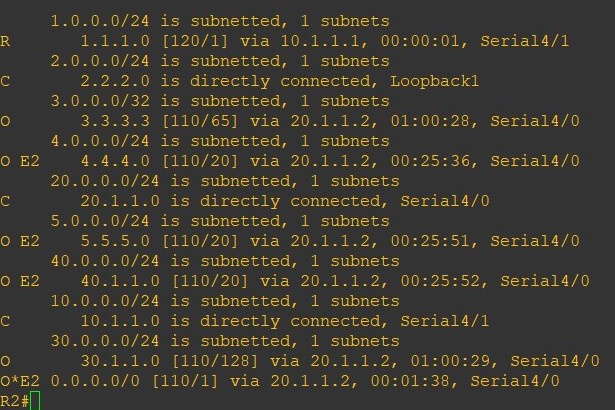

此时R2路由器路由表：
在这里插入图片描述
（4）OSPF 重发布到 RIP：
R2(config)#router rip
R2(config-router)#redistribute ospf 1 metric 2
R2(config-router)#redistribute static
R2(config-router)#redistribute connected
R2(config-router)#exit

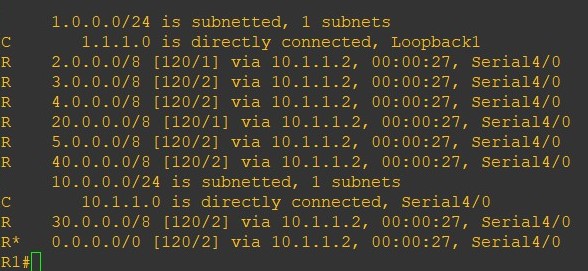

此时R1路由器路由表：
在这里插入图片描述
此时全网可达。
