| UML概述 |
| 什么是UML？ |
2.它支持面向对象系统的分析、设计、实现和交付等各个环节，可以用于系统的理解、设计、浏览维护和信息控制
3.UML描述了一个系统的静态结构和动态行为。UML 用图形方式表现典型的面向对象系统的整个结构
4.UML不是一个程序设计语言
UML不是一个形式化语言
| UML工具 |
Rational rose：是一种工具，它可以在rose建模中提供建立、视图、修改和操作组件的能力
Rose：支持unified、booch、OMT标记法
| UML构成 |

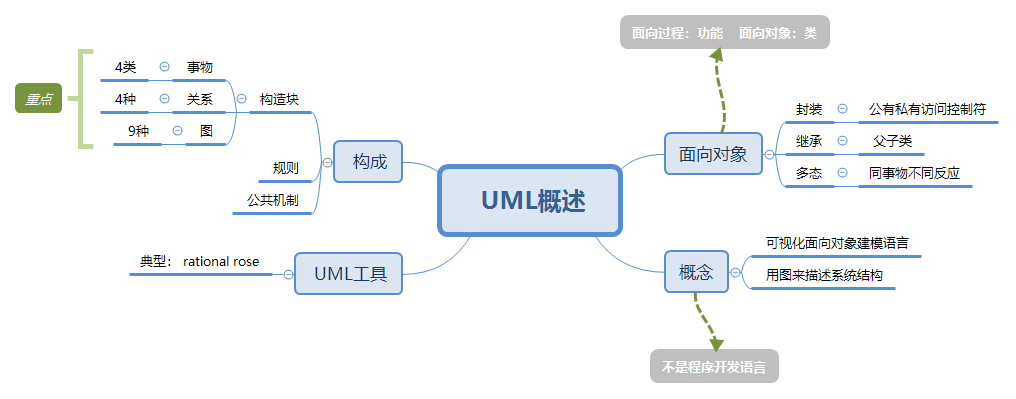

（1)UML的基本构造块
• UML 中的事务: 构成模型图的一些基本图示符号，表示一些面向对象的基本概念
• UML中的关系: 表示基本图示符号之间的关系
• UML 中的图: 特定的视角对系统所做的抽象描述
PS:事物是对模型中最具代表性的成分的抽象；关系把事物结合在一起；图聚集了相关的事物。
（2)UML的规则
• 命名规则
• 范围
• 可见性
• 完整性
（3)UML的公共机制
• 规格说明
• 修饰
• 通用划分
• 扩展机制
下面逐个介绍上面所述的结构
事物的类型：结构事物、行为事物、分组事物、标记事物
• 结构事物：（静态的组成元素）
（1）类（class）：类是对一组具有相同属性、方法、关系和语义的对象的描述。
（2）接口（interface）：接口仅仅是定义了一组操作的规范，它并没有给出这组操作的具体实现
（3）协作（collaboration）：各个元素群体进行协作
（4）用例（use case）：用例是对一组动作序列的描述，系统执行这些动作将产生一个对特定的参与者有价值可观察的结果
（5）主动类(active class): 其对象至少拥有一个进程或线程，因此它能启动控制活动
（6）构件（component）：构件是系统中物理的、可替代的部件，它遵循且提供一组接口的实现
（7）节点（node）：表示一种可计算的资源，通常至少有记忆能力处理能力
• 行为事物：描述了UML模型的动态部分，描述了跨越时间和空间的行为，共有两类主要的行为事物：交互（interaction）、状态机（status machine）
• 分组事物：最主要的分组事物是包（package），包就是把元素组织成组的机制，一个包形成了一个命名空间。在一个包中同一种元素的名称必须是惟一的。不同种类的元素可以有相同的名称。
• 注释事物：注释事务是UML模型的解释部分，用来描述、说明、和标注模型的任何元素，有一种主要的注释事物，称为注解（note）
UML中的关系
（1）关联association
（2）依赖dependency
（3）泛化generalization（继承）
（4）实现realization

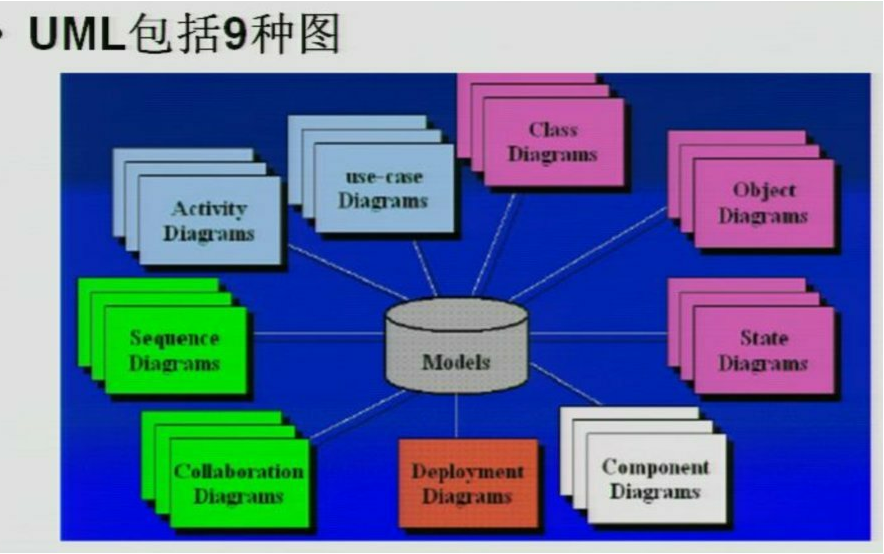

UML的9种图
UML表示机制的层次结构
1.用例图 :用来描述用户的需求，从用户的角度描述系统的功能，并指出各功能的执行者，强调谁在使用系统，系统为执行者完成哪些功能。
2.静态图（类图和对象图）
类图：用于定义系统中的类，包括描述类的内部结构和类之间的关系。
对象图：对象图是类图的一个实例，描述了系统在具体时间点上所包含的对象以及各个对象之间的关系
3.行为图 动态（状态图、活动图和交互图）
○ 状态图：用来描述类的对象所有可能的状态以及事件发生时状态的转移条件
○ 活动图: 用来描述用例所要求的进行的活动以及活动间的约束关系，使用活动图有利于识别系统的并行活动
○ 交互图（序列图、协作图）
-序列图：描述对象之间的交互顺序，着重体现对象间消息传递的时间顺序、发送顺序
-协作图：描述对象之间的合作关系，更侧重说明哪些对象之间有协作关系，有消息的传递
4.实现图（构件图和部署图）
○ 组件图/构件图：构件图用来描述代码构件的物理结构以及各构件之间的依赖关系，一个构件可以是一个资源文件、一个二进制文件或者一个可执行文件
○ 实施图/部署图：部署图定义了系统中硬件的物理体系结构，用来描述实际的物理设备以及他们之间的连接关系
