7系列FPGA逻辑单元理解

只谈情不闲聊 提交于 2020-01-29 03:38:35

 7series 逻辑单元理解

ug768和ug799文档介绍了7系列芯片中包含的基本逻辑单元,对其中常用的单元,进行下分析。



1、IOBUF单元

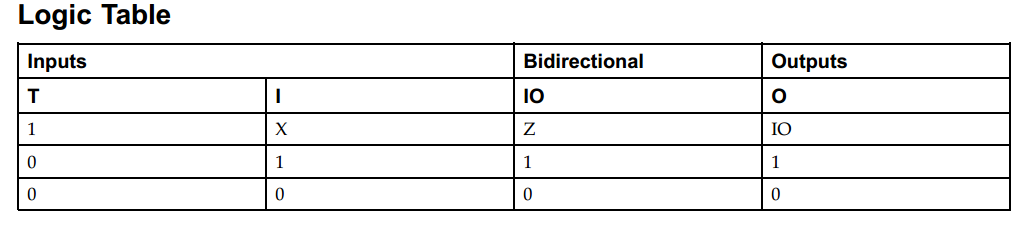

  (1)真值表



   (2)用途

       the  design  element  is a bidirectional  single-ended  I/O  Buffer  used  to  connect  internal  logic  to  an  external bidirectional pin.

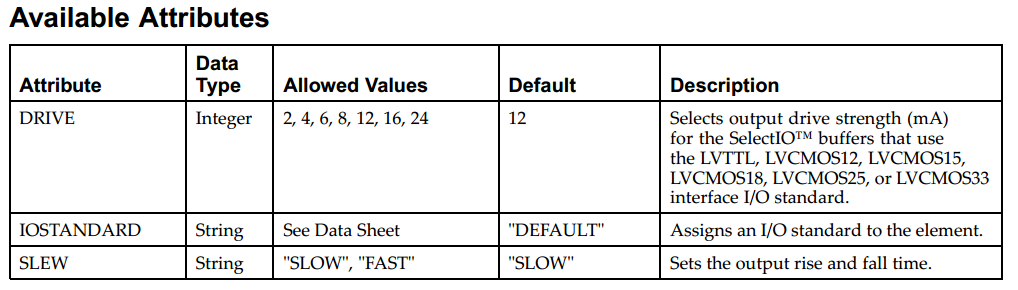

  (3)属性

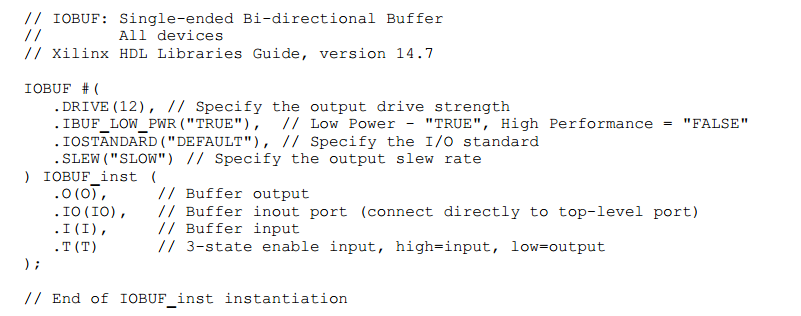

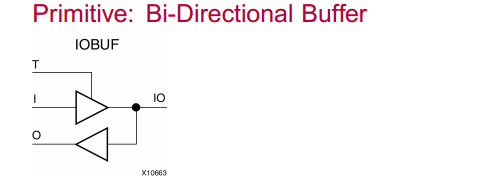

    (4)模型





      (5)心得体会

           IOBUF作为FPGA内部逻辑与外部逻辑的接口,通常被打包成多bit进行使用;与CPLD一样,可以直接使用assign   out =  sel ?  internal : 'dZ ,编译器综合成此模块。



 2、FDPE单元

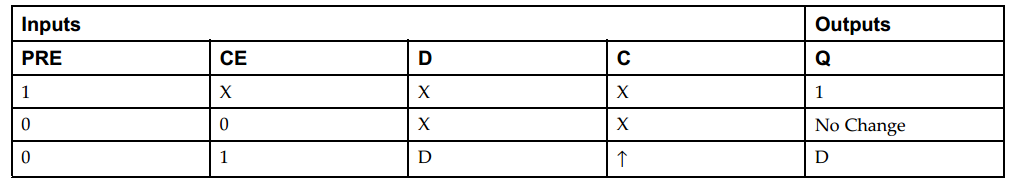

  (1)真值表

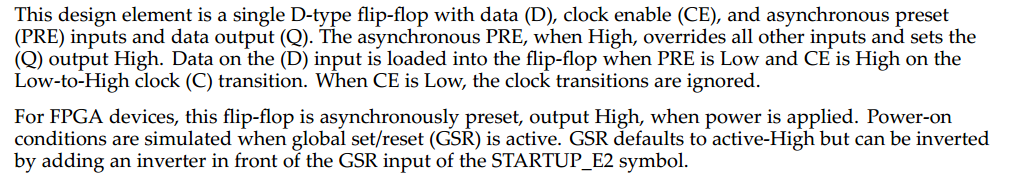

  (2)用途





  (3)属性

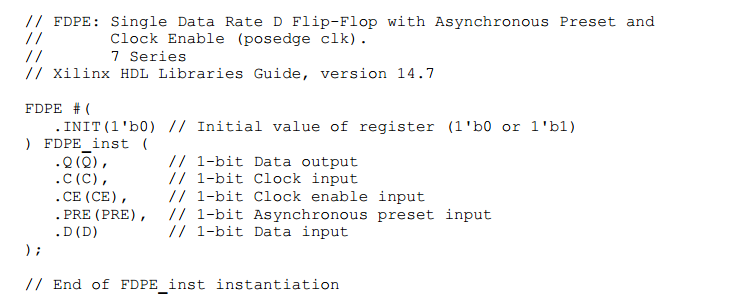

  (4)模型



  (5)心得体会

      FDPE作为带有异步预置位的DFF,一般用作复位电路中,可以作为MMCM中不同时钟域中复位的输出。参看《Xilinx FPGA复位逻辑处理小结》



3、FDCE/FDPE/FDRE/FDSE区别:

                                   FDCE                                      FDPE                                     FDRE                                       FDSE
名称含义 C:asynchronous clear  P: asynchronous preset R: synchronous reset  S: synchronous set
时钟域 异步 异步 同步 同步
常见用途 always@(posedge clk or posedge rst )  作为跨时钟域复位处理单元
init属性作用
set the initial value of Q output after configuration,指的是配置好FPGA逻辑后的Q初值。
 符号

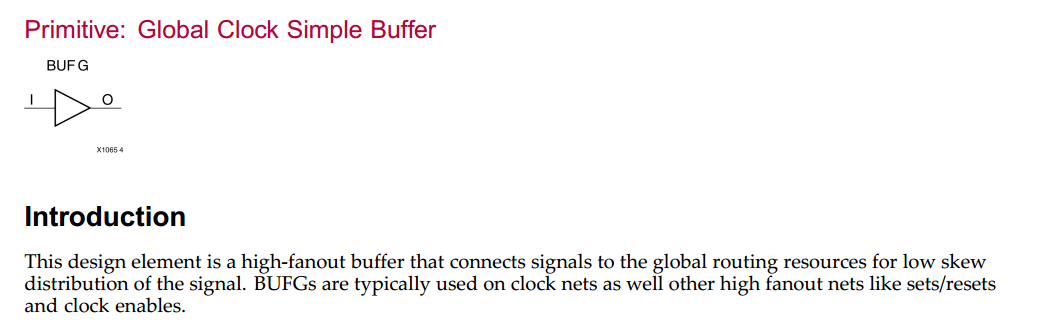

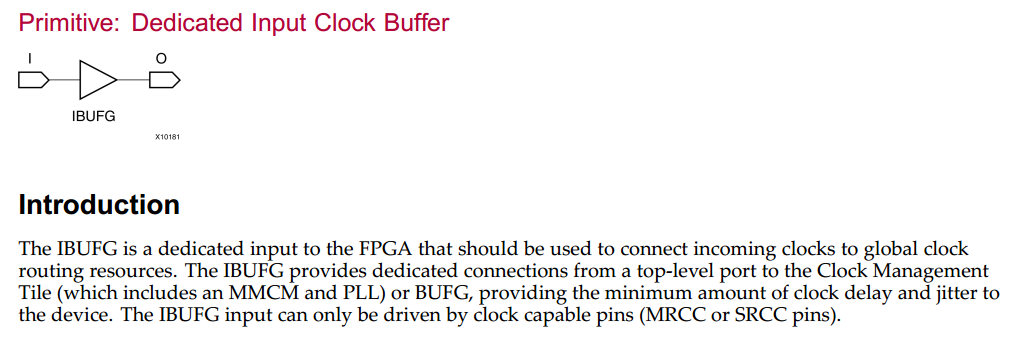

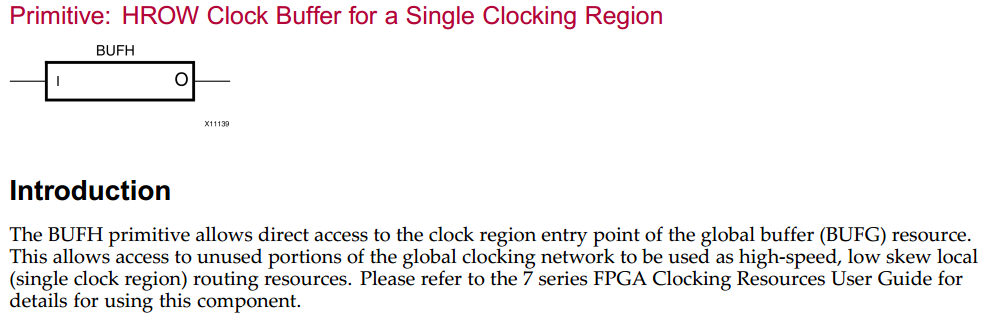

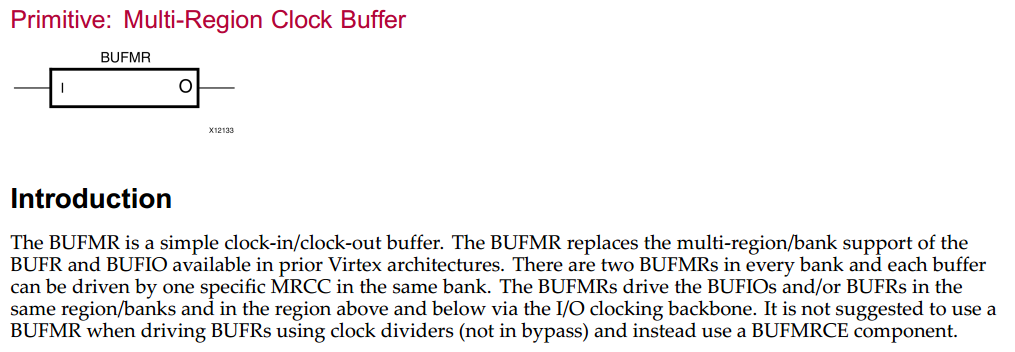

 4、BUFG、BUFR、BUFIO、BUFH、BUFMR、IBUFG、GTs

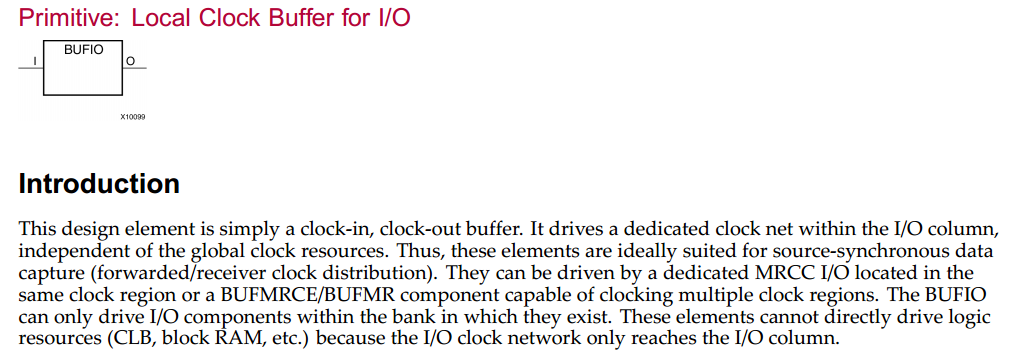

       BUFIO:只能驱动I/O,不能驱动逻辑资源(CLB/RAM等);只能驱动这个BUFIO存在的BANK里的I/O;

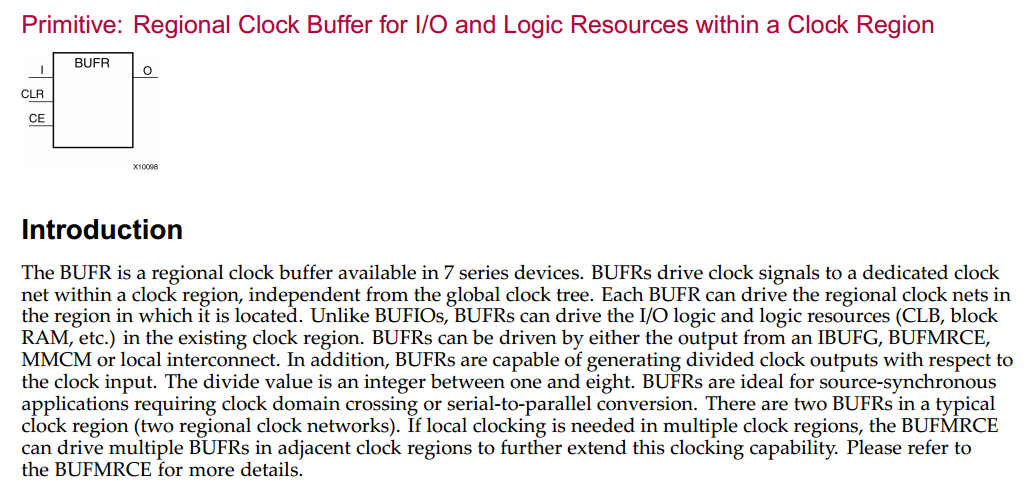

   BUFR: 作为同一时钟域下,区域时钟缓冲器,驱动I/O和逻辑资源;
