特权同学玩转Zynq连载22——[ex03] 基于Zynq PL的PLL配置实例

在这里插入图片描述
1 概述
本实例通过PLL产生的不同频率的时钟，分别驱动3个LED指示灯闪烁一样的频率。本实例的重点其实不是LED，而是IP核的应用，当然，仅以PLL IP核为例。

2 模块化设计
参考文档《玩转Zynq-基础篇：基于FPGA的模块化设计.pdf》。

3 PLL IP核添加配置
3.1Vivado标准IP核概述
我们常说的IP核，也就是知识产权（Intellectual Property），是那些己验证的、可重利用的、具有某种确定功能的设计功能模块。IP核一般分为软IP（soft IP core）、固IP（firm IP core）和硬IP（hard IP core）。软IP是用某种高级语言来描述功能块的行为，但是并不涉及用什么电路和电路元件实现这些行为。固IP除了完成软IP所有的设计外，还完成了门电路级综合和时序仿真等设计环节，一般以门电路级网表形式提交用户使用。硬IP则是完成了综合的功能块，已有固定的拓扑布局和具体工艺，并己经经过工艺验证，具有可保证的性能。设计深度愈深，后续工序所需要做的事情就越少，但是灵活性也就越小。
在Xilinx的FPGA器件中，IP核设计是非常重要并且必不可少的一部分，应该说，前述的软IP、固IP和硬IP，在我们Zstar板载的Zynq上都能够找到踪影。而对于Vivado来说，对于Xilinx或者其第三方合作伙伴提供的，已经集成在Vivado工具界面中供设计者调用的IP，我们姑且可以称之为标准IP核；而对于Vivado未集成的，第三方或者用户自己开发设计的IP核，我们则称之为用户自定义IP核。

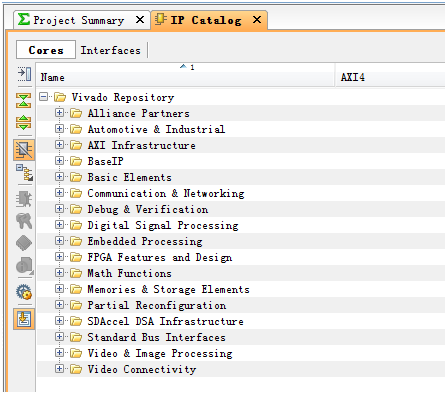

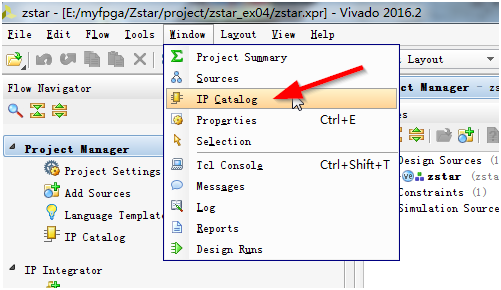

对于Vivado中集成的IP核，可以点击Vivado菜单Window --> IP Catalog查看。
在这里插入图片描述
在Vivado主视窗中，IP Catalog --> Cores中，列出了Vivado已经集成的分类IP核，点击各个分类前的+号，可以查看具体分类下都有哪些可用的IP核。

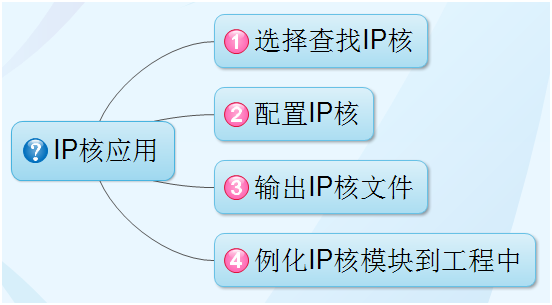

对于一般的IP核，先找到所需要的IP核，然后双击IP核弹出配置页面，配置完成后输出各类IP核相关设计文件，在用户设计中只要例化IP核模块就可以了。
在这里插入图片描述
下面我们以zstar_ex04实例的PLL IP核的配置为例，看看如何添加配置Vivado中集成的标准IP核。

3.2 PLL IP核配置实例

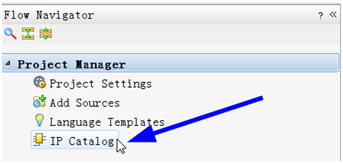

如图所示，点击Flow Navigator面板下的“Project Manager  IP Catalog”。
图 IP Catalog菜单

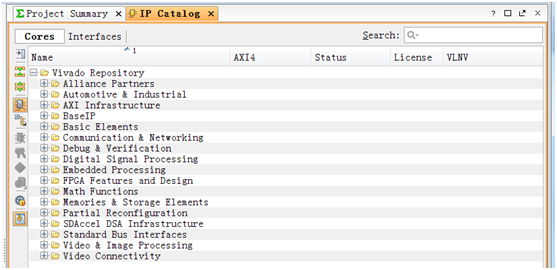

如图所示，弹出的IP Catalog面板中列出了所有Vivado自带IP核的分类列表。
图 IP Catalog面板

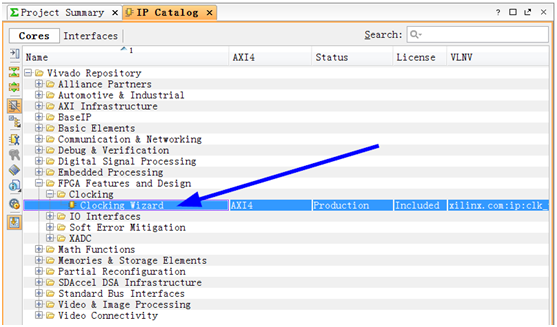

如图所示，在“FPGA Features and Design  Clocking”分类展开后，可以看到名为Clocking Wizard的IP核，通过这个IP核，我们可以配置一个PLL用于对FPGA外部输入时钟做各种分频或倍频处理。点击Clocking Wizard后将弹出相应的配置页面。
图 Clocking Wizard IP核

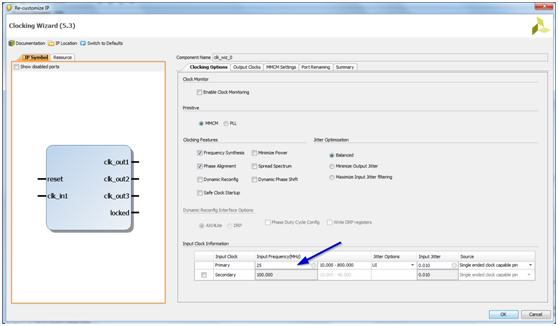

弹出的第一个配置页面如图所示，这里的Primitive可以选择“PLL”，然后在时钟频率（Input Clock Information）的Primary一行中设定我们的输入时钟频率（Input Frequency）为25MHz即可。
图 Clocking Options配置页面

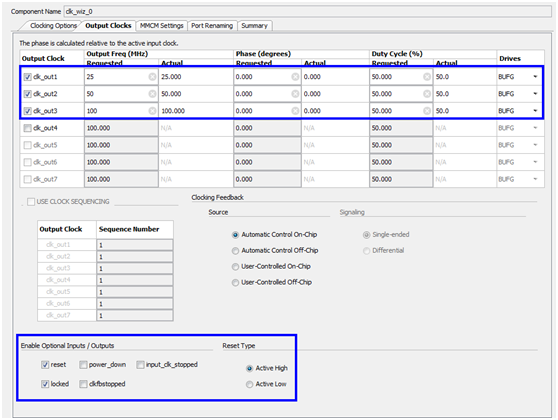

接着在Output Clocks配置页面中，如图所示，勾选clk_out1/2/3这3个时钟，分别设置其输出频率为25MHz、50MHz、100MHz。同时勾选控制信号reset和locked的，并且它们是高电平有效（Active High）。
图 Output Clocks配置页面
接下来几个页面不需要做配置更改，直接点击OK完成PLL的配置。

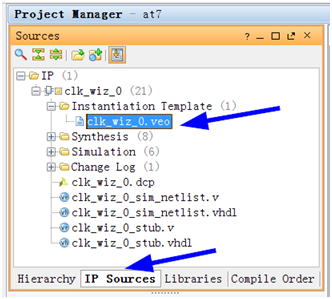

配置生效后，我们可以切换到Sources面板下方的IP Sources这个子页面中，如图所示，出现了名为clk_wiz_0的IP核，即我们刚刚配置添加的IP核。可以点击展开它，在“Instantiation Template”下方的“clk_wiz_0.veo”文件就是例化模板，可以双击打开它。
图查看例化模板

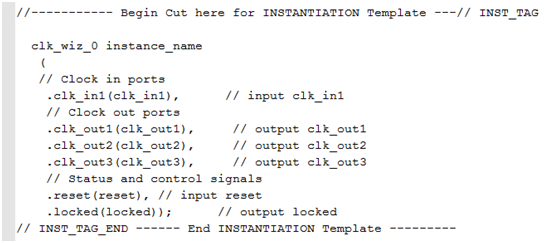

如图所示，可以复制这个PLL的例化模板，在我们的工程中相应修改外部接口。
图 PLL例化模板

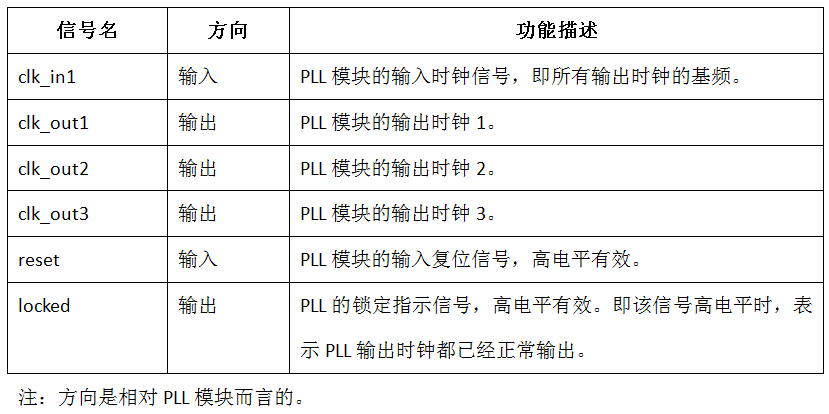

关于这里PLL模块的接口定义如表所示。
在这里插入图片描述
4 PLL IP核的移植
参考文档《玩转Zynq-工具篇：Vivado中IP核的移植.pdf》。
