常用元器件使用方法29:Lora模块E22_400T22S的使用方法

筅森魡賤 提交于 2020-01-28 03:48:24

介绍:

E22-400T22S是全新一代的LoRa无线模块,基于SEMTECH公司SX1268射频芯片的无线串口模块(UART),具有多种传输模式,工作在(410.125-493.125MHz)频段(默认433.125MHz),LoRa扩频技术,TTL电平输出,兼容3.3V与5V的IO电压。

特性:

  • 基于SX1268开发全新LoRa扩频调制技术,带来更远的传输距离,抗干扰能力更强;
  • 支持自动中继组网,多级中继适用于超远距离通信,同一区域运行多个网络,且同时运行;
  • 支持用户自行设定通信密钥,且无法被读取,极大提高了用户数据的保密性;
  • 支持LBT功能,在发送前监听信道环境噪声,可极大的提高模块在恶劣环境下的通信成功率;
  • 支持RSSI信号强度指示功能,用于评估信号质量、改善通信网络、测距;
  • 支持无线参数配置,通过无线发送指令数据包,远程配置获读取无线模块参数;
  • 支持空中唤醒,即超低功耗功能,适用于电池供电的应用方案;
  • 支持定点传输、广播传输、信道监听;
  • 支持深度休眠,该模式下整机功耗约2uA;
  • 支持全球免许可ISM 433MHz,支持470MHz抄表频段;
  • 理想条件下,通信距离可达5km;
  • 参数掉电保存,重新上电后模块会按照设置好的参数进行工作;
  • 高效看门狗设计,一旦发生异常,模块将自动重启,且能够继续按照先前的参数设置继续工作;
  • 支持0.3k-62.5kbps的数据传输速率;
  • 支持2.3-5.5V供电,大于5V供电均可保证最佳性能;
  • 工业级标准设计,支持-40-+85℃下长时间使用;
  • 双天线可选,便于用户二次开发,利于集成。

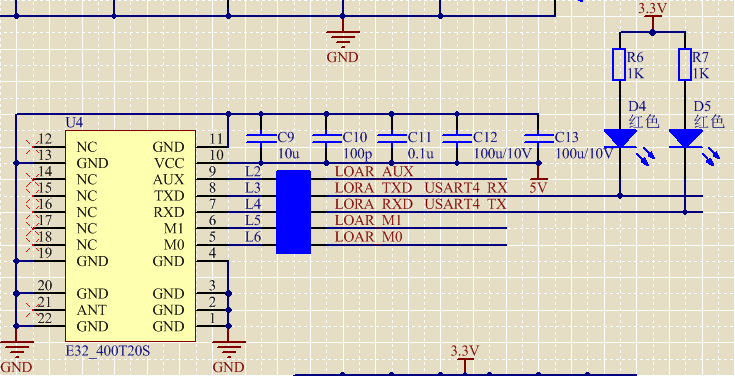

参考电路:

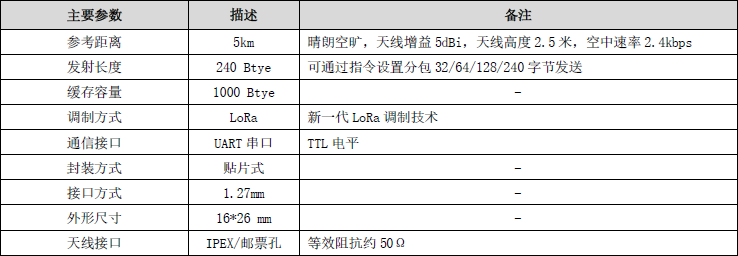

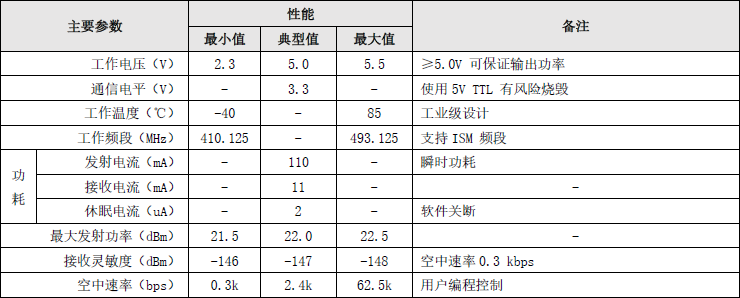

工作参数:

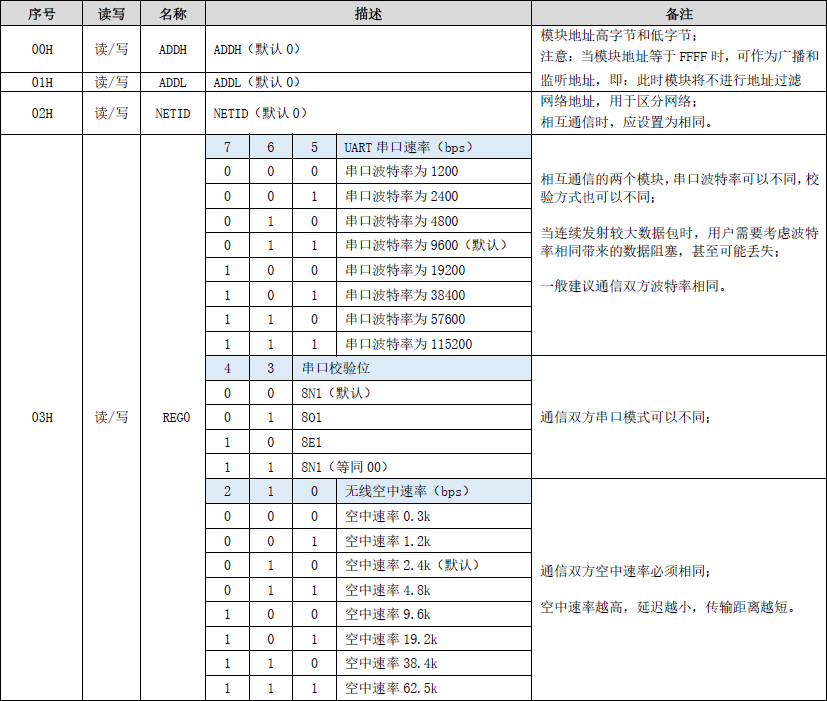

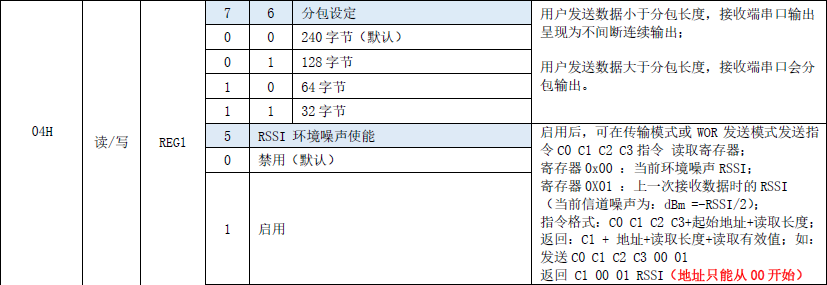

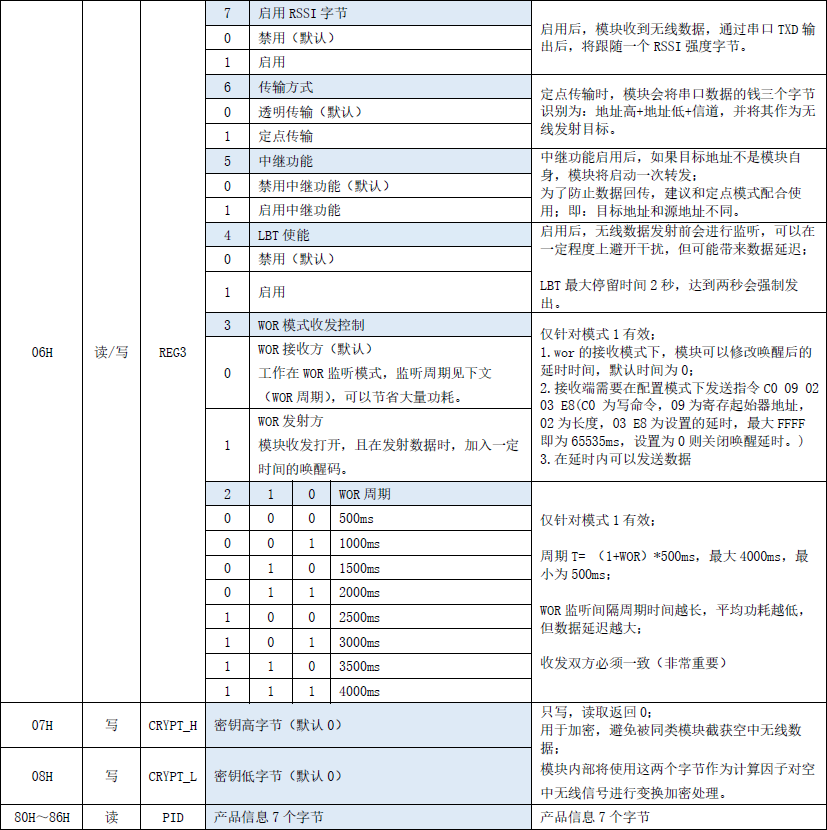

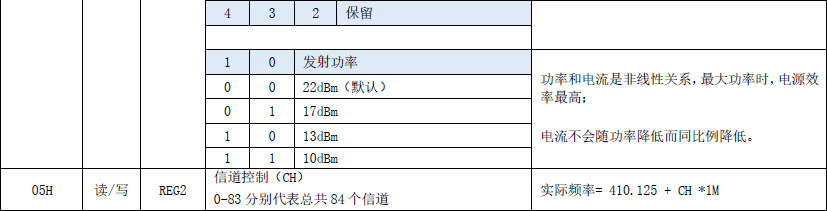

寄存器描述:
