LVS原理详解及部署
一、LVS简介
负载均衡集群是 load balance 集群的简写，翻译成中文就是负载均衡集群。常用的负载均衡开源软件有nginx、lvs、haproxy，商业的硬件负载均衡设备F5、Netscale。这里主要是学习 LVS 并对其进行了详细的总结记录。

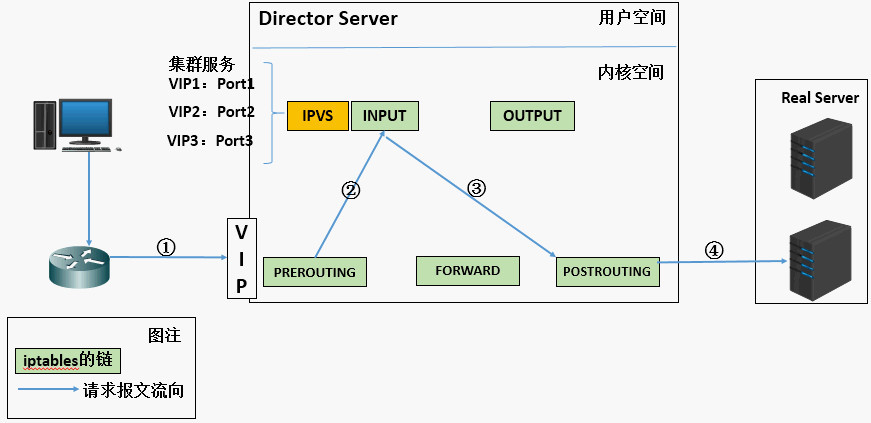

二、LVS基本原理
- 当用户向负载均衡调度器（Director Server）发起请求，调度器将请求发往至内核空间。
- PREROUTING链首先会接收到用户请求，判断目标IP确定是本机IP，将数据包发往INPUT链。
- IPVS是工作在INPUT链上的，当用户请求到达INPUT时，IPVS会将用户请求和自己已定义好的集群服务进行比对，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址及端口，并将新的数据包发往POSTROUTING链。
- POSTROUTING链接收数据包后发现目标IP地址刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送给后端的服务器。
三、LVS组成
LVS 由2部分程序组成，包括 ipvs 和 ipvsadm
IPVS(ip virtual server)：一段代码工作在内核空间，叫IPVS，是真正生效实现调度的代码。IPVS的总体结构主要由IP包处理、负载均衡算法、系统配置与管理三个模块及虚拟服务器与真实服务器链表组成。ipvsadm：另外一段是工作在用户空间，叫ipvsadm，即IPVS管理器，负责为ipvs内核框架编写规则，定义谁是集群服务，而谁是后端真实的服务器(Real Server)。
四、LVS技术术语
| 术语简写 | 术语含义 |
|---|---|
| Director Server | 负载均衡调度器 |
| CIP | Client IP，访问客户端的IP地址（客户端的IP地址） |
| DIP | Director Server IP，负载均衡器对应的实际IP地址 (主要用于和内部主机通讯的IP地址 ) |
| VIP | Virtual IP，向外部直接面向用户请求，作为用户请求的目标的IP地址 (需在均衡器提供服务的地址) |
| RIP | Real Server IP，后端服务器的IP地址 (提供服务的节点地址) |
| LB | 负载均衡服务器 |
| RS | Real Server ，节点服务器 (后端真实的工作服务器) |
| DS | Director Server。指的是前端负载均衡器节点 |
五、LVS工作模式和原理
NAT模式

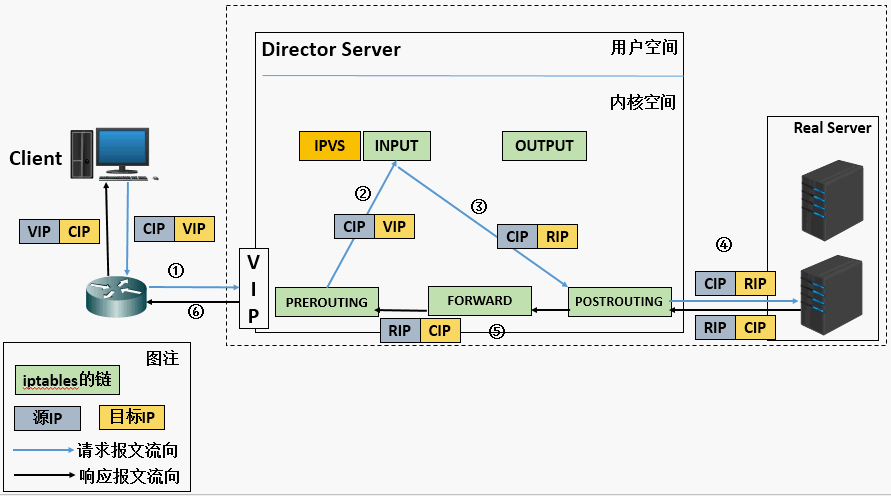

1、NAT模式工作原理
- 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时
报文的源IP为CIP，目标IP为VIP。 - PREROUTING检查发现数据包的目标IP是本机，
将数据包送至INPUT链。 - IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至POSTROUTING链。 此时
报文的源IP为CIP，目标IP为RIP。 - POSTROUTING链通过选路，
将数据包发送给Real Server。 - Real Server对比发现目标为自己的IP，开始
构建响应报文发回给Director Server。 此时报文的源IP为RIP，目标IP为CIP。 - Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时
报文的源IP为VIP，目标IP为CIP。
LVS NAT原理：用户请求LVS到达 director，director将请求的报文的目标IP地址改成后端的 realserver IP 地址，同时将报文的目标端口也改成后端选定的 realserver相应端口，最后将报文发送到realserver，realserver 将数据返给director，director再把数据发送给用户。（两次请求都经过director，所以访问大的话（超过30台），director会成为瓶颈）（NAT为地址转换）
2、NAT特性
- RIP(
后端服务器的IP地址)最好是内网IP - RS(
节点服务器)的网关必须指向DIP(负载均衡器对应的实际IP地址)。 - DIP(
负载均衡器对应的实际IP地址)和RIP(后端服务器的IP地址)必须在同一个网段内。 - 请求和回应的报文都必须经过director(
负载均衡调度器)，director容易成为瓶颈。 - nat支持端口转发。
DR模式

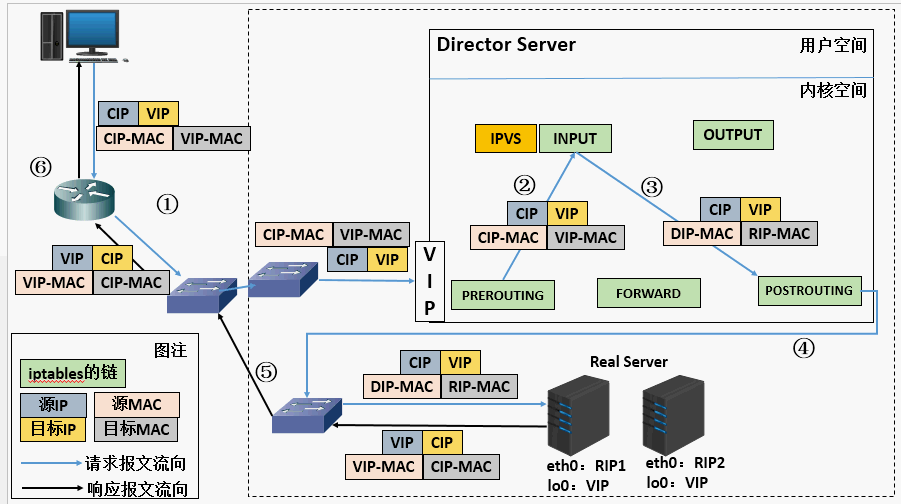

1、DR模式工作原理
- 首先用户用CIP请求VIP。
- 根据上图可以看到,不管是Director Server还是Real Server上都需要配置相同的VIP,那么当用户请求到达我们的集群网络的前端路由器的时候,
请求数据包的源地址为CIP目标地址为VIP,此时路由器会发广播问谁是VIP,那么我们集群中所有的节点都配置有VIP,此时谁先响应路由器那么路由器就会将用户请求发给谁,这样一来我们的集群系统是不是没有意义了,那我们可以在网关路由器上配置静态路由指定VIP就是Director Server,或者使用一种机制不让Real Server 接收来自网络中的ARP地址解析请求,这样一来用户的请求数据包都会经过Director Servrer。 - 当用户请求到达Director Server，此时
请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP。 - PREROUTING检查发现数据包的目标IP是本机，
将数据包送至INPUT链。 - IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的
源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。 此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址 - 由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时
数据包将会发至Real Server。 - RS发现请求报文的MAC地址是自己的MAC地址，
就接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发出。 此时的源IP地址为VIP，目标IP为CIP - 响应报文最终送达至客户端。
LVS DR原理：用户请求LVS到达director，director将请求的报文目标MAC地址改成后端的realserver MAC地址，目标IP为VIP（不变），源IP为用户IP地址（不变），然后Director 将报文发送到realserver，realserver检测到目标IP为自己的本地IP，如果在同一个网段，然后将请求直接返给用户。如果用户跟realserver不在同一个网段，则通过网关返回用户。（此种转发效率最高）
Tunnel模式

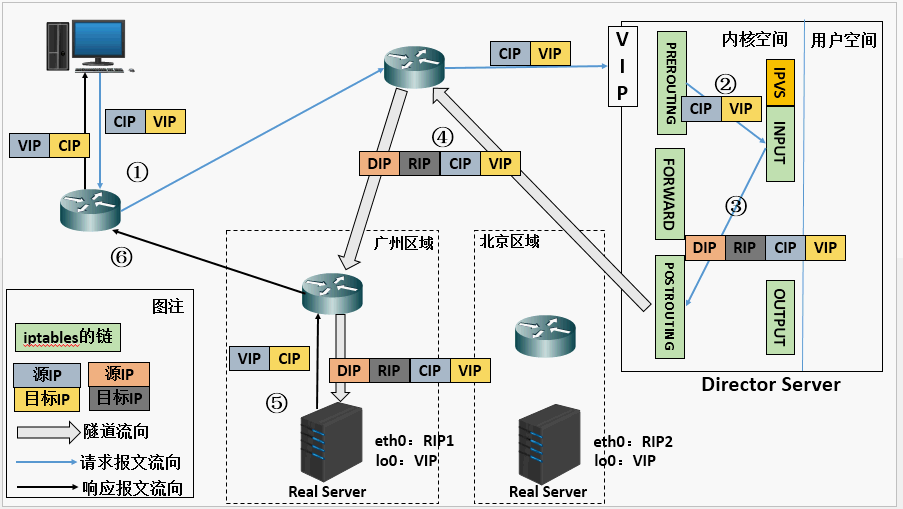

1、Tunnel模式工作原理
- 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时
报文的源IP为CIP，目标IP为VIP。 - PREROUTING检查发现数据包的目标IP是本机，
将数据包送至INPUT链。 - IPVS比对数据包请求的服务是否为集群服务，若是，在请求报文的首部再次封装一层IP报文，
封装源IP为为DIP，目标IP为RIP。然后发至POSTROUTING链。 此时源IP为DIP，目标IP为RIP。 - POSTROUTING链根据最新封装的IP报文，将数据包发至RS（因为在外层封装多了一层IP首部，所以可以理解为此时通过隧道传输）。 此时
源IP为DIP，目标IP为RIP。 - RS接收到报文后发现是自己的IP地址，就将报文接收下来，拆除掉最外层的IP后，会发现里面还有一层IP首部，而且目标是自己的lo接口VIP，那么此时RS开始处理此请求，处理完成之后，通过lo接口送给eth0网卡，然后向外传递。 此时的
源IP地址为VIP，目标IP为CIP。 - 响应报文最终送达至客户端
2、Tunnel模式特性
- RIP、VIP、DIP全是公网地址。
- RS的网关不会也不可能指向DIP
- 所有的请求报文经由Director Server，但响应报文必须不能进过Director Server
- 不支持端口映射
- RS的系统必须支持隧道
LVS TUN原理：跟LVS DR类似，也是改变封装MAC地址，多了一层隧道加密。实施环境复杂，比LVS DR模式效率略低。
六、LVS的调度算法
固定调度算法：rr，wrr，dh，sh动态调度算法：wlc，lc，lblc，lblcr固定调度算法：即调度器不会去判断后端服务器的繁忙与否，一如既往得将请求派发下去。动态调度算法：调度器会去判断后端服务器的繁忙程度，然后依据调度算法动态得派发请求。
1、rr：轮询（round robin）
这种算法是最简单的，就是按依次循环的方式将请求调度到不同的服务器上，该算法最大的特点就是简单。轮询算法假设所有的服务器处理请求的能力都是一样的，调度器会将所有的请求平均分配给每个真实服务器，不管后端 RS 配置和处理能力，非常均衡地分发下去。这个调度的缺点是，不管后端服务器的繁忙程度是怎样的，调度器都会讲请求依次发下去。如果A服务器上的请求很快请求完了，而B服务器的请求一直持续着，将会导致B服务器一直很忙，而A很闲，这样便没起到均衡的左右。
2、wrr：加权轮询（weight round robin）
这种算法比 rr 的算法多了一个权重的概念，可以给 RS 设置权重，权重越高，那么分发的请求数越多，权重的取值范围 0 – 100。主要是对rr算法的一种优化和补充， LVS 会考虑每台服务器的性能，并给每台服务器添加要给权值，如果服务器A的权值为1，服务器B的权值为2，则调度到服务器B的请求会是服务器A的2倍。权值越高的服务器，处理的请求越多。
3、dh：目标地址散列调度算法 （destination hash）
简单的说，即将同一类型的请求分配给同一个后端服务器，例如将以 .jgp、.png等结尾的请求转发到同一个节点。这种算法其实不是为了真正意义的负载均衡，而是为了资源的分类管理。这种调度算法主要应用在使用了缓存节点的系统中，提高缓存的命中率。
4、sh：源地址散列调度算法（source hash）
即将来自同一个ip的请求发给后端的同一个服务器，如果后端服务器工作正常没有超负荷的话。这可以解决session共享的问题，但是这里有个问题，很多企业、社区、学校都是共用的一个IP，这将导致请求分配的不均衡。
5、lc：最少连接数（least-connection）
这个算法会根据后端 RS 的连接数(谁少给谁)来决定把请求分发给谁，比如 RS1 连接数比 RS2 连接数少，那么请求就优先发给 RS1。这里问题是无法做到会话保持，即session共享。
6、wlc：加权最少连接数（weight least-connection）
这个比最少连接数多了一个加权的概念，即在最少连接数的基础上加一个权重值，当连接数相近，权重值越大，越优先被分派请求。
7、lblc：基于局部性的最少连接调度算法（locality-based least-connection）
将来自同一目的地址的请求分配给同一台RS如果这台服务器尚未满负荷，否则分配给连接数最小的RS，并以它为下一次分配的首先考虑。
8、lblcr：基于地址的带重复最小连接数调度 (Locality-Based Least-Connection with Replication)
这个用得少，可以略过。
