ensp模拟器使用USG6000V防火墙模拟搭建点到点的IPSec 隧道（web网页版）

关于IPSec技术的基本原理及使用场景请参考：

IPSec技术的基本原理详解及应用场景

本文主要是使用ensp模拟器中的防火墙来模拟搭建点到点的IPSec 隧道。

拓扑图

在这里插入图片描述

相关配置

1、根据拓扑图配置好电脑终端的ip地址、子网掩码和网关。
2、配置好“云设备”。

“云设备”的相关配置请参考：
ensp模拟器中云设备的使用及相关问题解决办法

3、路由器的配置

[Huawei]display current-configuration
[V200R003C00]
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load flash:/portalpage.zip
#
 drop illegal-mac alarm
#
 wlan ac-global carrier id other ac id 0
#
 set cpu-usage threshold 80 restore 75
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
firewall zone Local
 priority 15
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/1
 ip address 1.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 1.1.2.2 255.255.255.0
#
interface NULL0
#
ip route-static 192.168.1.0 255.255.255.0 GigabitEthernet0/0/2 1.1.2.1
ip route-static 192.168.2.0 255.255.255.0 GigabitEthernet0/0/1 1.1.1.1
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return

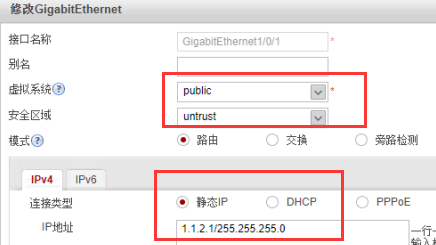

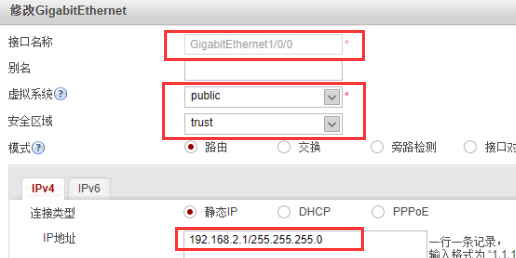

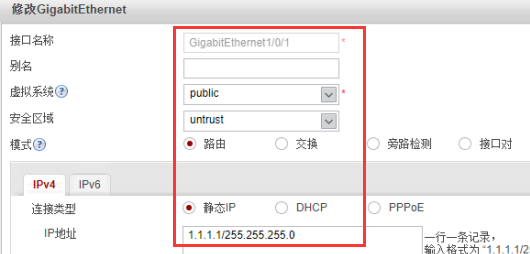

4、防火墙A的配置
在这里插入图片描述

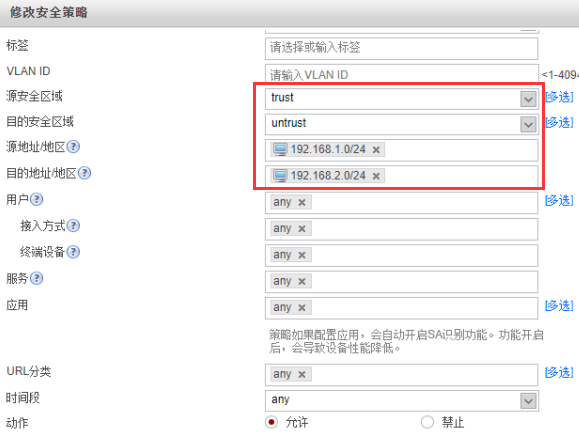

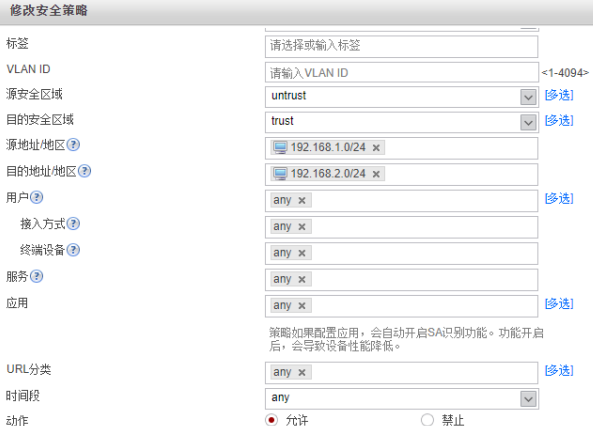

配置Trust域与Untrust 域的域间缺省过滤规则和Local安全区域和Untrust 安全区域之间的安全策略

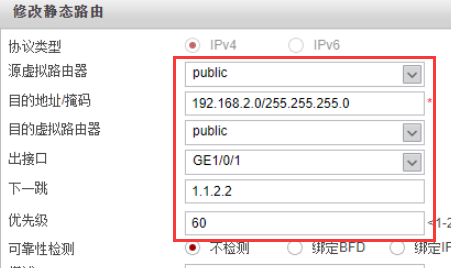

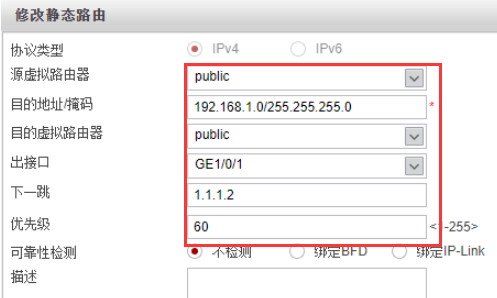

配置到对端私网网段的静态路由

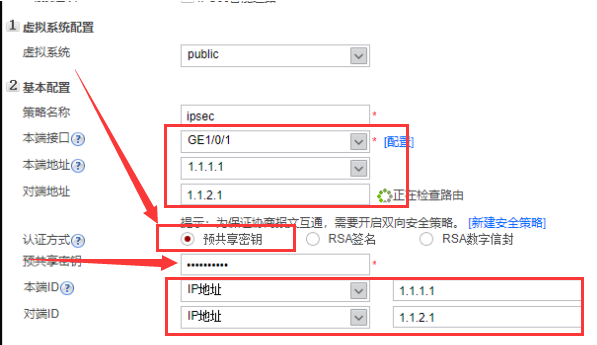

配置IPSec

在“新建IPSec策略”界面中，配置需要IPSec隧道保护的数据流
在这里插入图片描述

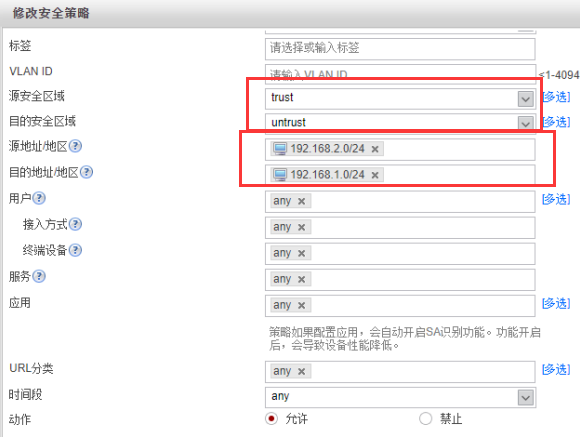

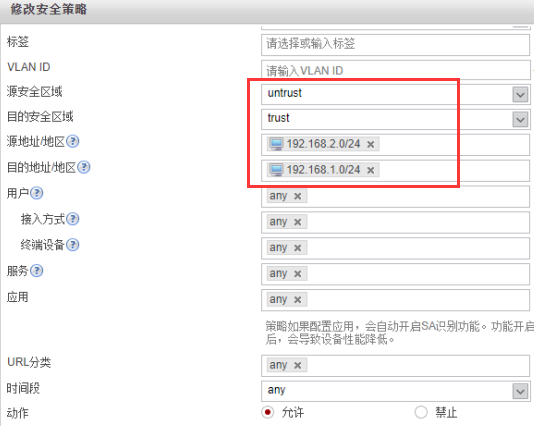

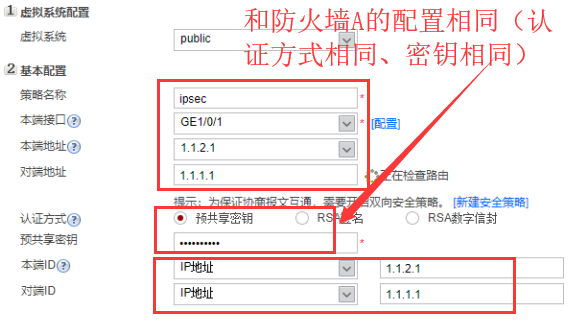

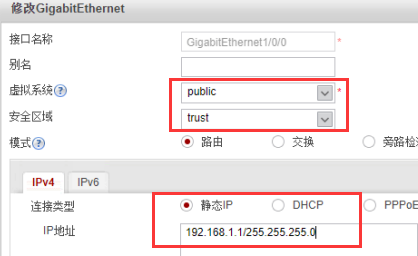

5、防火墙B的配置

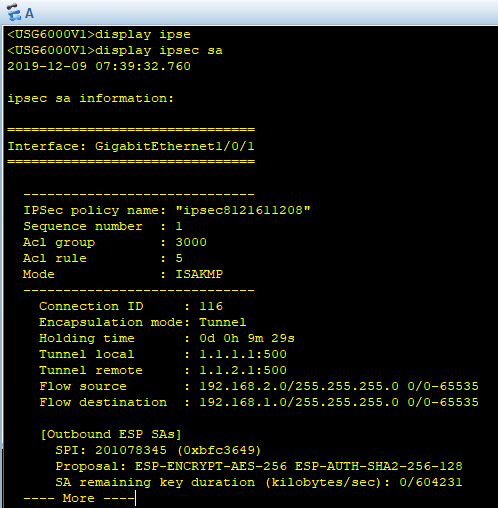

防火墙A和B配置好IPSec后，查看IPSec策略监控列表，看策略是否生效。

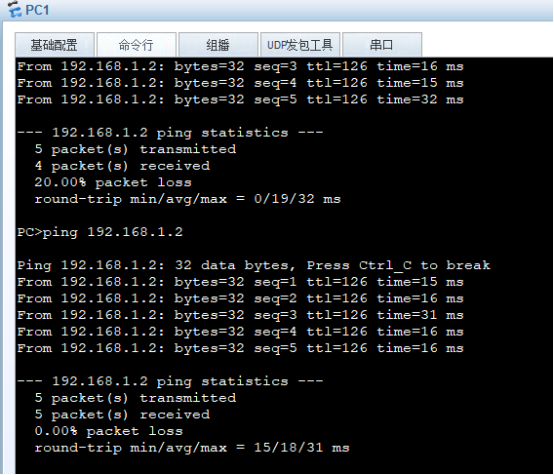

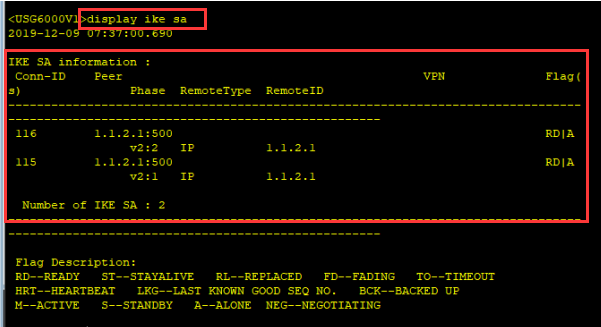

验证

在这里插入图片描述
