摘要：
鎖相迴路(PLL)電路存在於各種高頻應用中，從簡單的時脈淨化電路到用於高性能無線電通信鏈路的本振(LO)，以及向量網路分析儀(VNA)中的超快開關頻率合成器。本文將參考上述各種應用來介紹PLL電路的一些構建模組，以指導元件選擇和每種不同應用內部的權衡考慮，這對新手和PLL專家均有幫助。本文參考ADI公司的ADF4xxx和HMCxxx系列PLL和壓控振盪器(VCO)，並使用ADIsimPLL（ADI公司內部PLL電路模擬器）來展示不同電路性能參數。
基本配置：時脈淨化電路

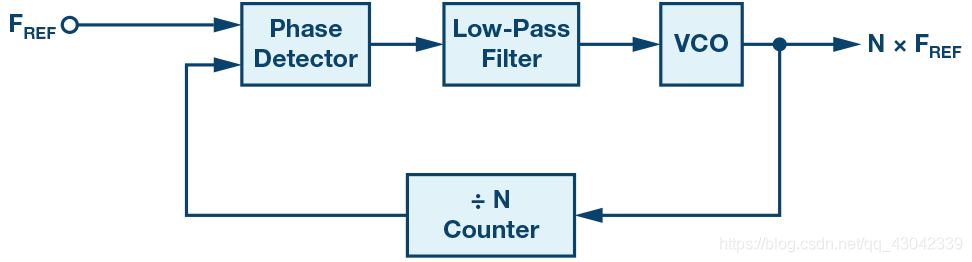

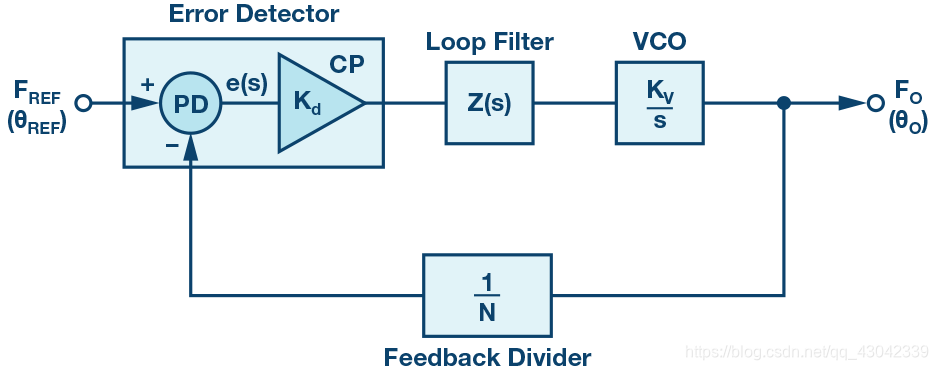

鎖相迴路的最基本配置是將參考訊號(FREF)的相位與可調回饋訊號(RFIN) F0的相位進行比較，如圖1所示。圖2中有一個在頻域中工作的負反饋控制迴路路。當比較結果處於穩態，**即輸出頻率和相位與誤差檢測器的輸入頻率和相位匹配時，我們就可說PLL被鎖定。**就本文而言，我們僅考慮ADI公司ADF4xxx系列PLL所實現的經典數位PLL架構。
該電路的第一個基本元件，是鑒頻鑒相器(PFD)。PFD將輸入到REFIN的頻率和相位與回饋到RFIN的頻率和相位進行比較。 ADF4002是一款可配置為獨立PFD（回饋分頻器N = 1）的PLL。因此，它可以與高品質壓控晶體振盪器(VCXO)和窄低通濾波器一起使用，以淨化高雜訊REFIN時脈。
鑒頻鑒相器

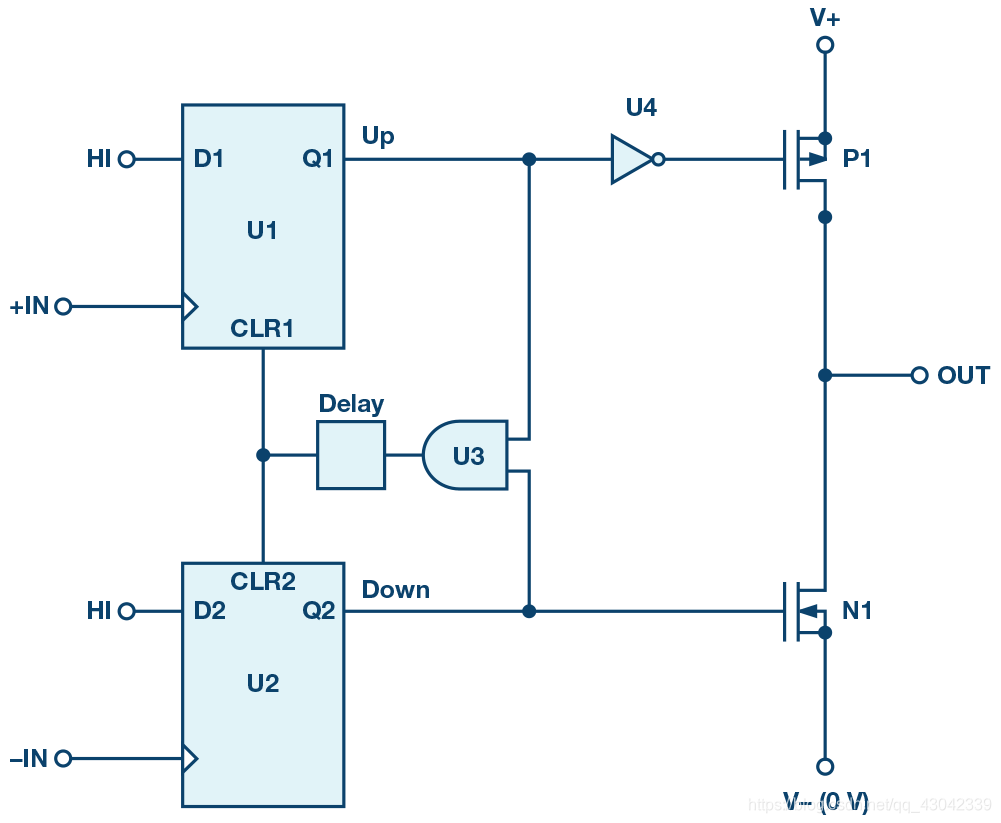

圖3中的鑒頻鑒相器將+IN端的FREF輸入與和-IN端的回饋訊號進行比較。它使用兩個D型觸發器和一個延遲元件。一路Q輸出使能正電流源，另一路Q輸出使能負電流源。這些電流源就是所謂電荷泵。有關PFD操作的更多詳細資訊，請參閱參考文章"用於高頻接收器和發射器的鎖相迴路"。

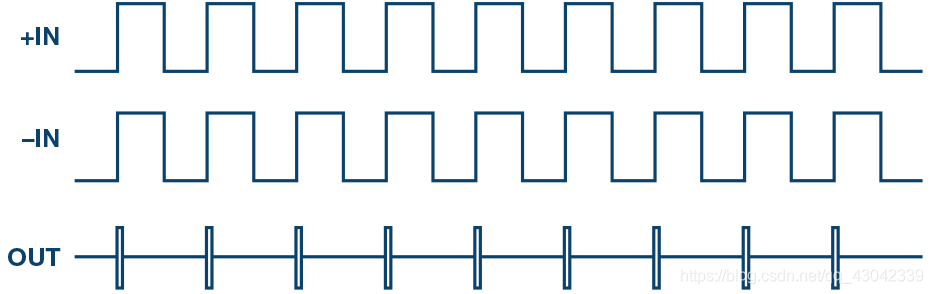

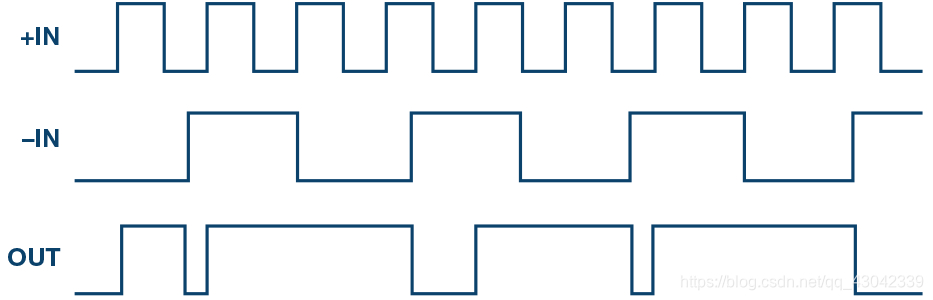

使用這種架構，下面+IN端的輸入頻率高於-IN端（圖4），電荷泵輸出會推高電流，其在PLL低通濾波器中積分後，會使VCO調諧電壓上升。如此，-IN頻率將隨著VCO頻率的提高而提高，兩個PFD輸入最終會收斂或鎖定到相同頻率（圖5）。如果-IN頻率高於+IN頻率，則發生相反的情況。
高頻整數N分頻架構

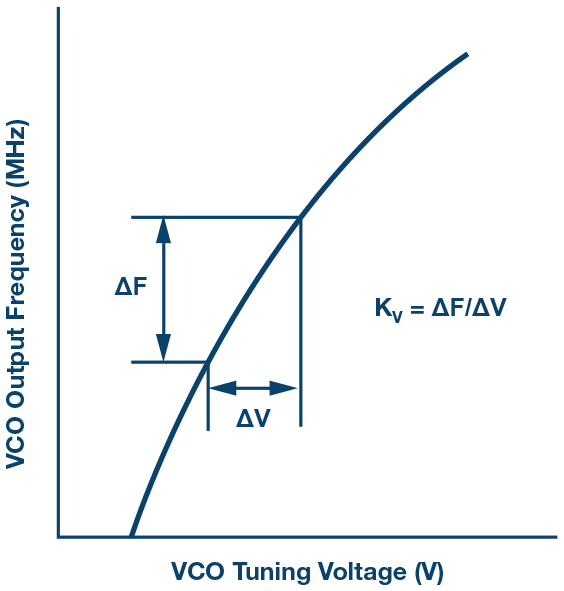

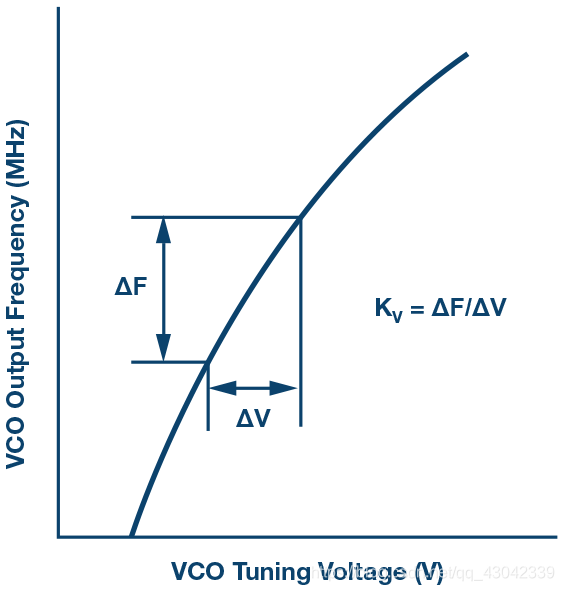

為了產生一系列更高頻率，應使用VCO，其調諧範圍比VCXO更寬。這常用於跳頻或擴頻跳頻(FHSS)應用中。在這種PLL中，輸出是參考頻率的很多倍。壓控振盪器含有可變調諧元件，例如變容二極體，其電容隨輸入電壓而改變，形成一個可調諧振電路，從而可以產生一系列頻率（圖9）。PLL可以被認為是該VCO的控制系統。
回饋分頻器用於將VCO頻率分頻為PFD頻率，從而允許PLL生成PFD頻率倍數的輸出頻率。分頻器也可以用在參考路徑中，這樣就可以使用比PFD頻率更高的參考頻率。ADI的ADF4108就是這樣的PLL。PLL計數器是電路中要考慮的第二個基本元件。

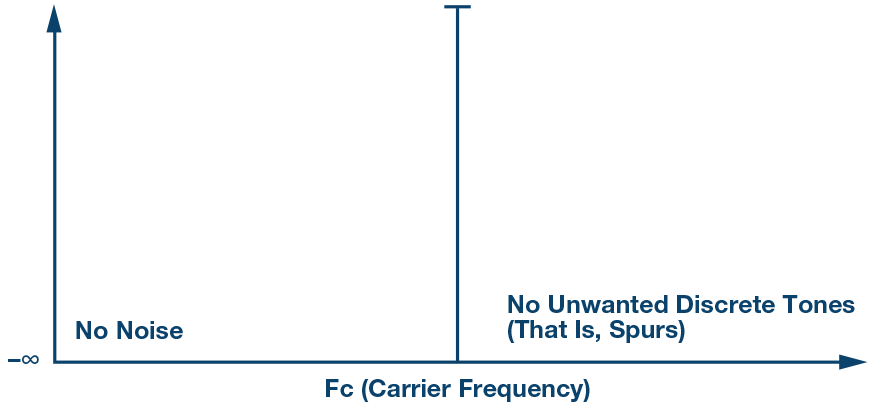

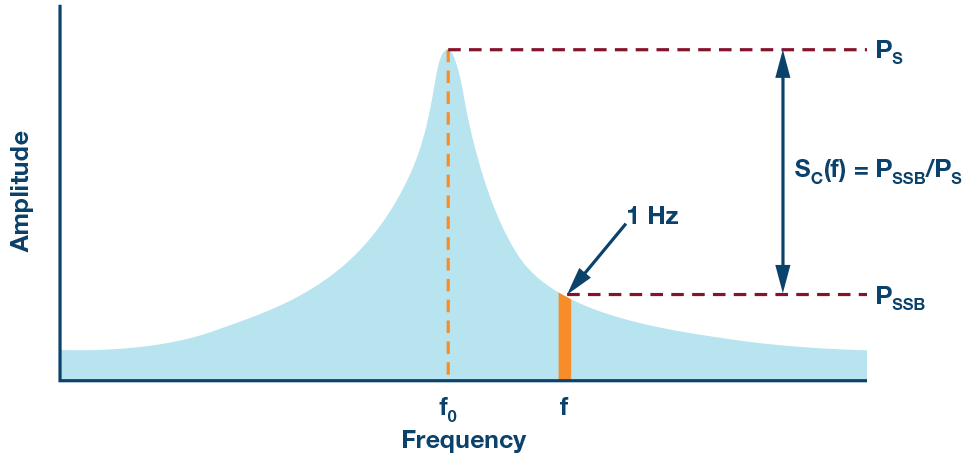

PLL的關鍵性能參數是相位雜訊、頻率合成過程中的多餘副產物或雜散頻率（簡稱雜散）。對於整數N PLL分頻，雜散頻率由PFD頻率產生。來自電荷泵的漏電流會調變VCO的調諧埠。低通濾波器可減輕這種影響，而且頻寬越窄，對雜散頻率的濾波越強。理想單音訊號沒有雜訊或額外雜散頻率（圖10），但在實際應用中，相位雜訊像裙擺一樣出現在載波邊緣，如圖11所示。單邊頻相位雜訊是指在距離載波的指定頻率偏移處，1 Hz頻寬內相對於載波的雜訊功率。
整數N和小數N分頻器

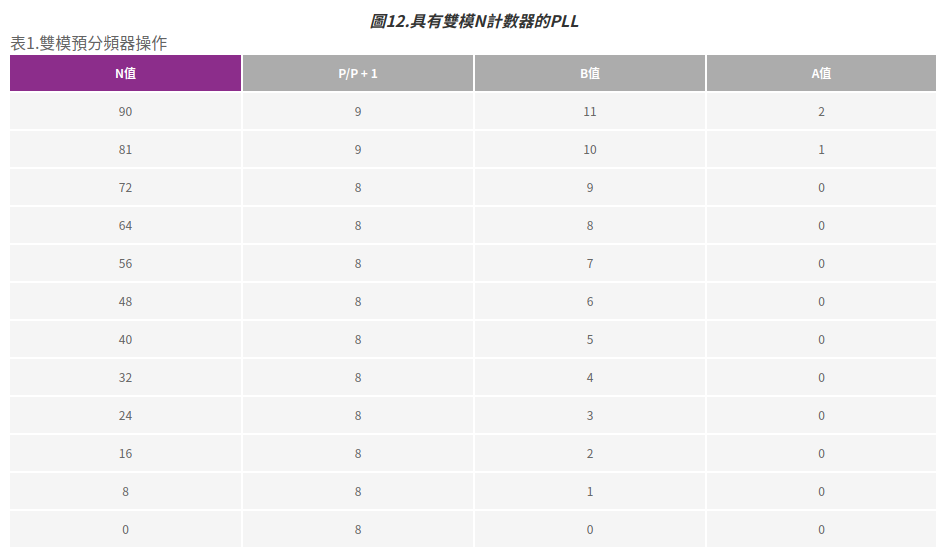

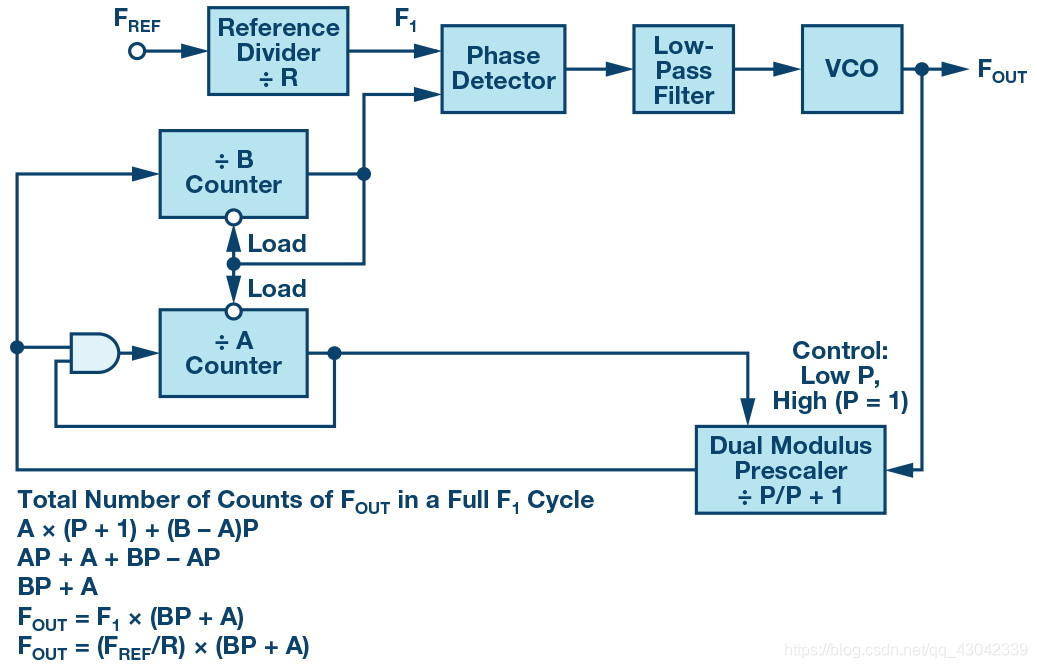

在窄頻應用中，通道間隔很窄（通常<5MHz），回饋計數器N很高。透過使用雙模P/P + 1預分頻器，如圖12所示，可以利用一個小電路獲得高N值，並且N值可以利用公式N = PB + A來計算；以8/9預分頻器和90的N值為例，計算可得B值為11，A值為2。對於A或2個週期，雙模預分頻器將進行9分頻。對於剩餘的(B-A)或9個週期，它將進行8分頻，如表1所示。預分頻器一般利用較高頻率電路技術設計，例如雙極性射極耦合邏輯(ECL)電路，而A和B計數器可以接受這種較低頻率的預分頻器輸出，其可以利用低速CMOS電路製造，以減少電路面積和功耗。像ADF4002這樣的低頻淨化PLL省去了預分頻器。
頻內（PLL迴路路濾波器頻寬內）相位雜訊受N值直接影響，頻內雜訊增幅為20log(N)。因此，對於N值很高的窄頻應用，頻內雜訊主要由高N值決定。利用小數N分頻合成器（例如 ADF4159 或 HMC704），可以實現N值低得多但仍有精細解析度的系統。這樣一來，頻內相位雜訊可以大大降低。圖13至圖16說明了其實現原理。在這些示例中，使用兩個PLL來生成適合於5G系統本振(LO)的7.4 GHz至7.6 GHz頻率，通道解析度為1 MHz。ADF4108以整數N分頻配置使用（圖13），HMC704以小數N分頻配置使用。HMC704（圖14）可以使用50 MHz PFD頻率，這會降低N值，從而降低頻內雜訊，同時仍然支援1 MHz（或更小）的頻率步長——可注意到性能改善15 dB（在8 kHz偏移頻率處）（圖15與圖16對比）。但是，ADF4108必須使用1 MHz PFD才能實現相同的解析度。
**對於小數N分頻PLL務必要小心，確保雜散不會降低系統性能。**對於HMC704之類的PLL，整數邊界雜散（當N值的小數部分接近0或1時產生，例如147.98或148.02非常接近整數值148）最需要關注。解決方法是對VCO輸出到RF輸入進行緩衝，以及/或者做精心的規劃頻率，改變REFIN以避免易發生問題的頻率。

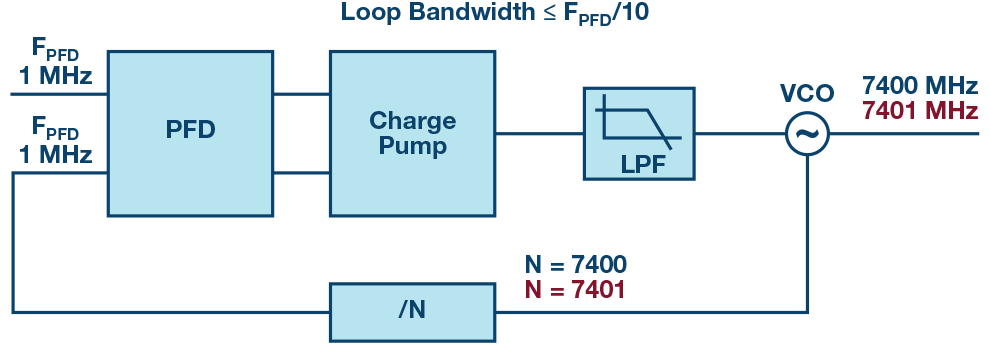

上图为整数分频

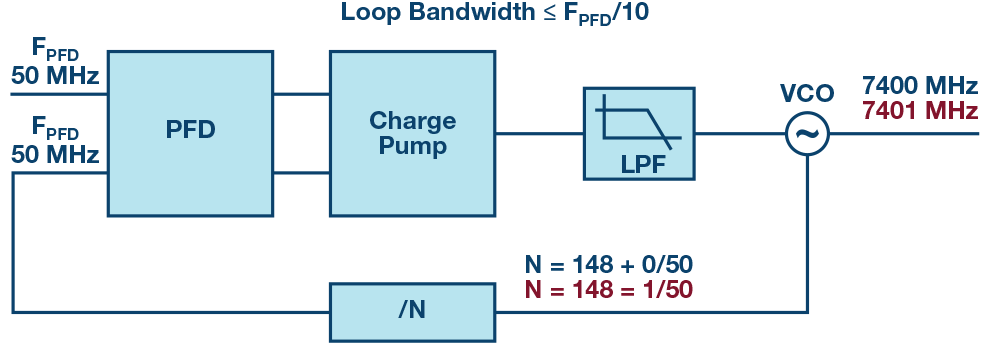

小数分频
