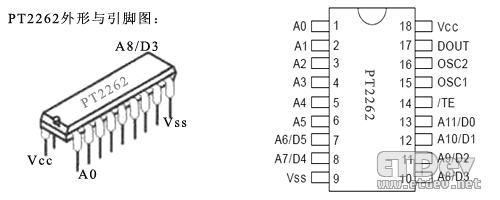

PT2262/2272 是一种 CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/2272 最多可有 12 位(A0- A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供 531441 地址码,PT2262 最多可有 6 位(D0-D5)数据端管脚,设定的地址码和数据码从 17 脚串行输出，可用于无线遥控发射电路。

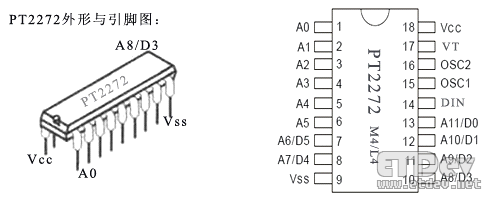

编码芯片 PT2262 编码信号是由地址码、数据码、同步码组成一个完整的码字，从 17 脚输出到射频发射模块的数据输入端发射出去。射频接收模块接收后送到解码芯片 PT2272，其地址码经过三次比较核对后 ， PT2272 的 VT 脚才输出高电平，与此同时与 PT2262 相应的数据脚也输出高电平，如果 PT2262 连续发送编 码信号，PT2272 第 17 脚和相应的数据脚便连续输出高电平。PT2262 停止发送编码信号，PT2272 的 VT 端 便恢复为低电平状态。
高频发射电路完全收控于 PT2262 的 17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为 100％的调幅。
PT2262/2272 特点:
1、 CMOS工艺制造，低功耗
2、外部元器件少
3、RC振荡电阻
4、工作电压范围宽：2.6-15V
5、数据最多可达6位
6、地址码最多可达531441种
应用范围:
1、车辆防盗系统
2、家庭防盗系统
3、遥 控 玩 具
4、其他电器遥控
PT2262、2272技术资料下载：
